初试擎天柱之流水灯

30544***

首先感谢STC官方送的擎天柱核心板，到手后刚好手上有可调电阻，然后就直接搞上，貌似手工还不错

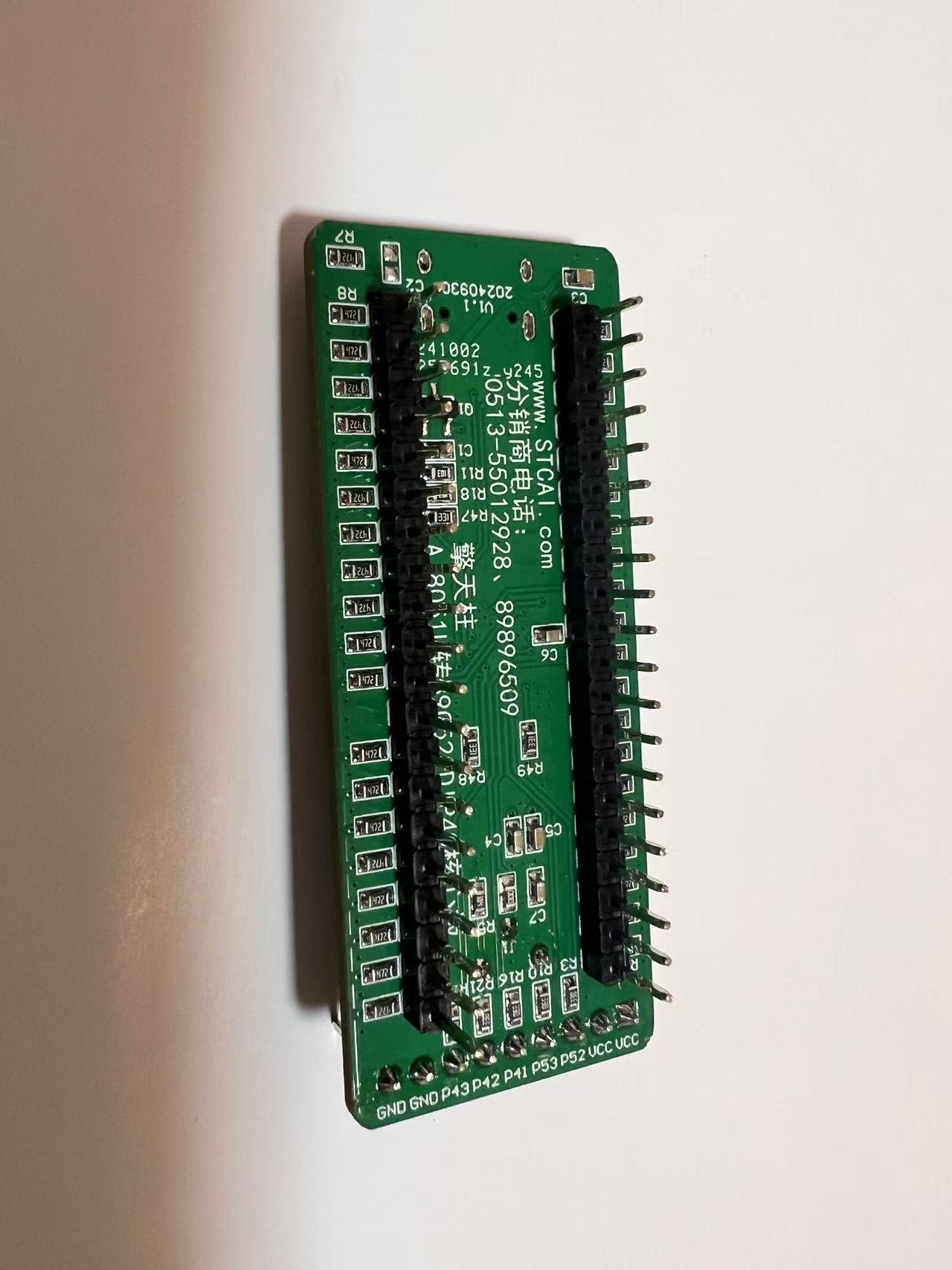

继续把排针也焊上，

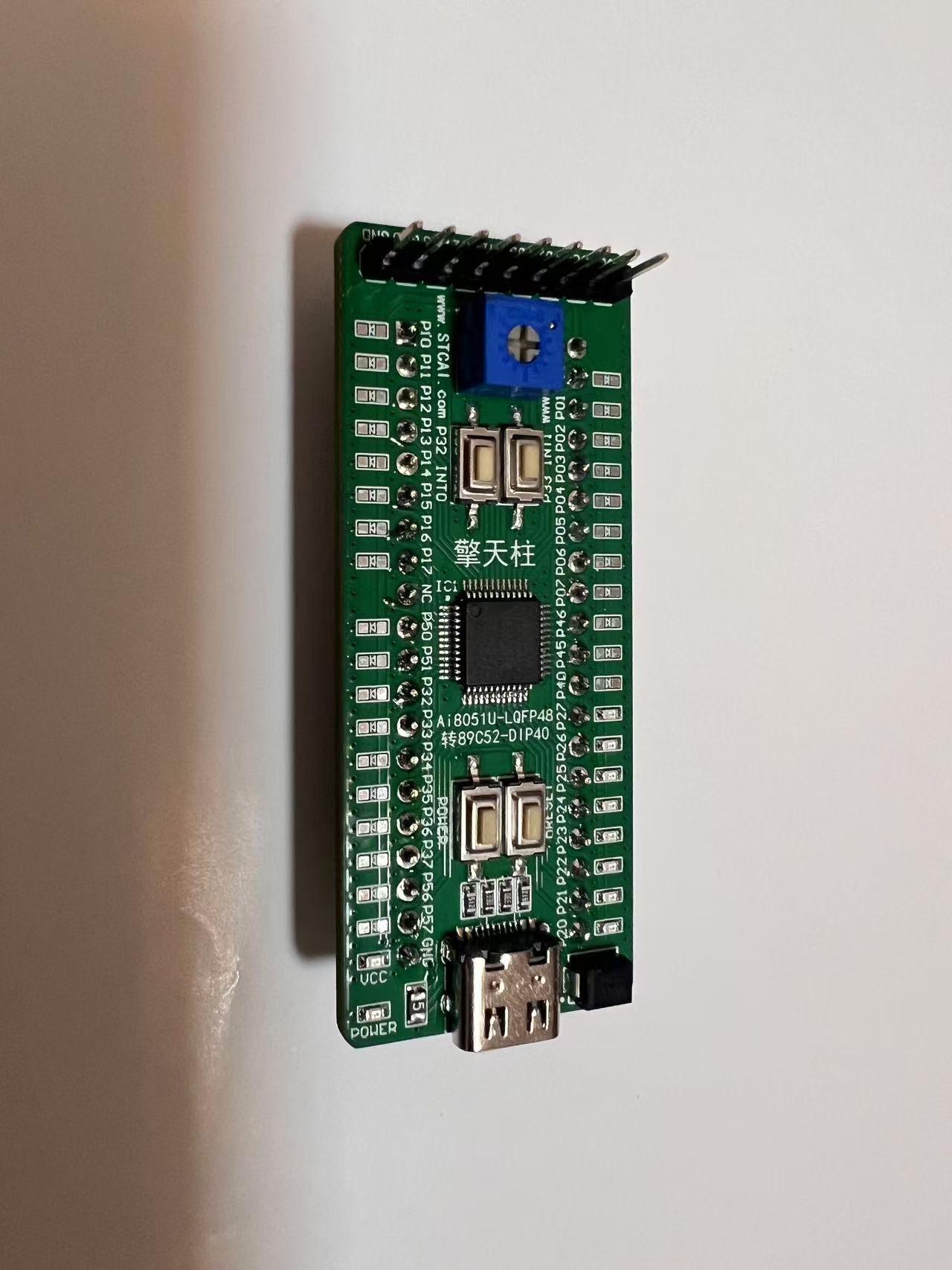

晚上拍的照片也算是清楚了，看上去效果还不错

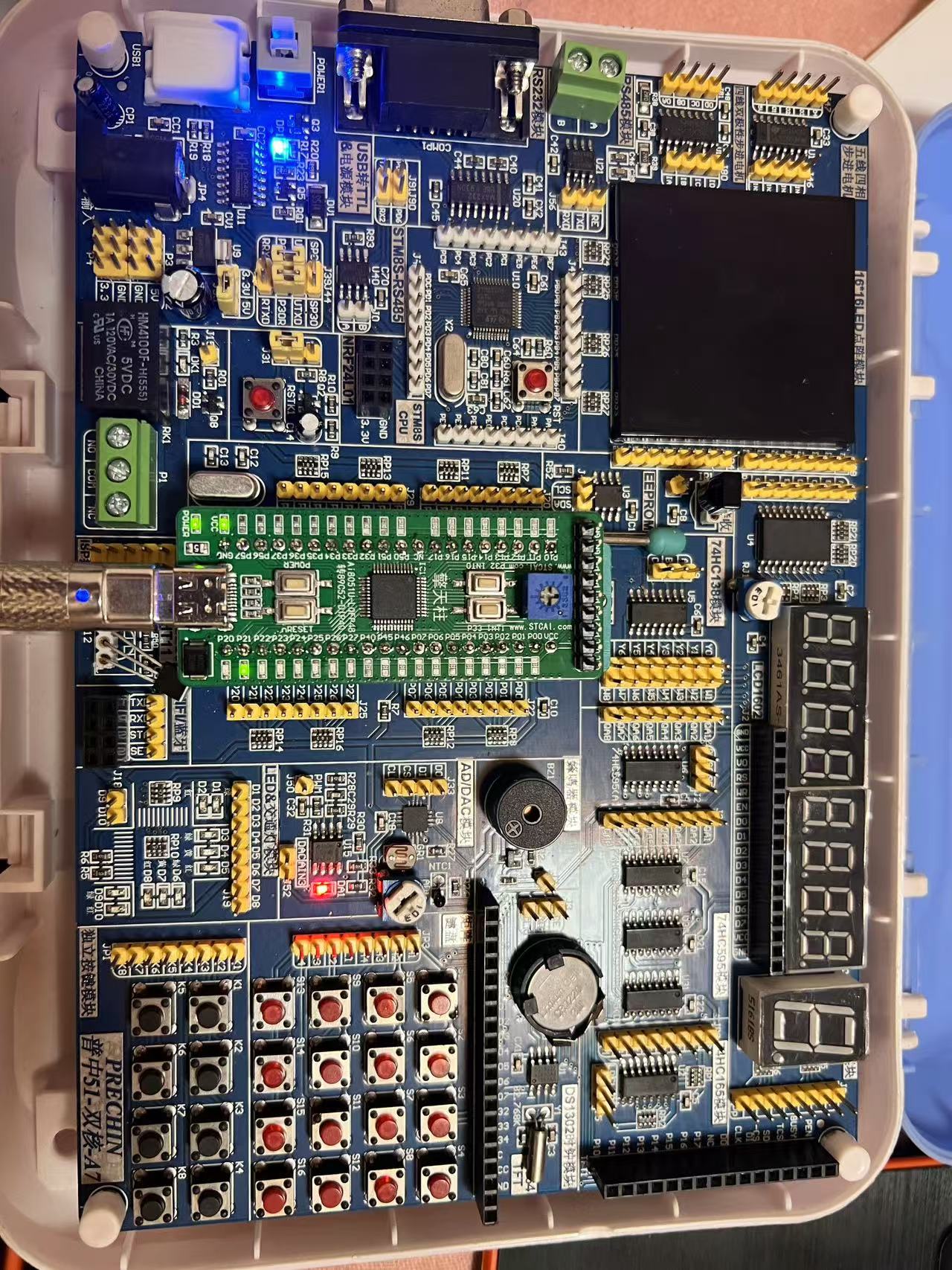

然后翻出好多年前的普中开发板，直接插上，开发板又满血复活了

然后编个程，让流水灯跑起来，由于擎天柱只有P2口上面有灯，其他口都空着，所以用P2口输出流水灯，程序如下
#include "AI8051U.h"
#include "stdio.h"
#include "intrins.h"

typedef unsigned char u8;
typedef unsigned int u16;
typedef unsigned long u32;

#define MAIN_Fosc 24000000UL

void delay_ms(u8 ms);

void main(void)
{
WTST = 0;
EAXFR = 1;
CKCON = 0;

P0M1 = 0x00; P0M0 = 0xff;
P1M1 = 0x00; P1M0 = 0x00;
P2M1 = 0x00; P2M0 = 0x00;
P3M1 = 0x00; P3M0 = 0x00;
P4M1 = 0x00; P4M0 = 0x00;
P5M1 = 0x00; P5M0 = 0x00;
P6M1 = 0x00; P6M0 = 0x00;
P7M1 = 0x00; P7M0 = 0x00;
P40 = 0; //LED Power On

while(1)
{
P20 = 0; //LED On
delay_ms(250);
P20 = 1; //LED Off

`
P21 = 0; //LED On
delay_ms(250);
P21 = 1; //LED Off

P22 = 0; //LED On
delay_ms(250);
P22 = 1; //LED Off

P23 = 0; //LED On
delay_ms(250);
P23 = 1; //LED Off

P24 = 0; //LED On
delay_ms(250);
P24 = 1; //LED Off

P25 = 0; //LED On
delay_ms(250);
P25 = 1; //LED Off

P26 = 0; //LED On
delay_ms(250);
P26 = 1; //LED Off

P27 = 0; //LED On
delay_ms(250);
P27 = 1; //LED Off

}

}

void delay_ms(u8 ms)
{
u16 i;
do{
i = MAIN_Fosc / 6000;
while(--i);
}while(--ms);
}
下载到擎天柱里看看效果

效果很不错，接到开发板上的流水灯看下效果

完美匹配，但是在测试过程中发现了一个问题，就是擎天柱跟stc89c51 DIP-40有几个引脚端口不同，导致程序运行的时候出现问题，主要是P30 P31在擎天柱上变成了P50 P50所以在编程的时候一定要注意，否则会导致程序不能正常运行。

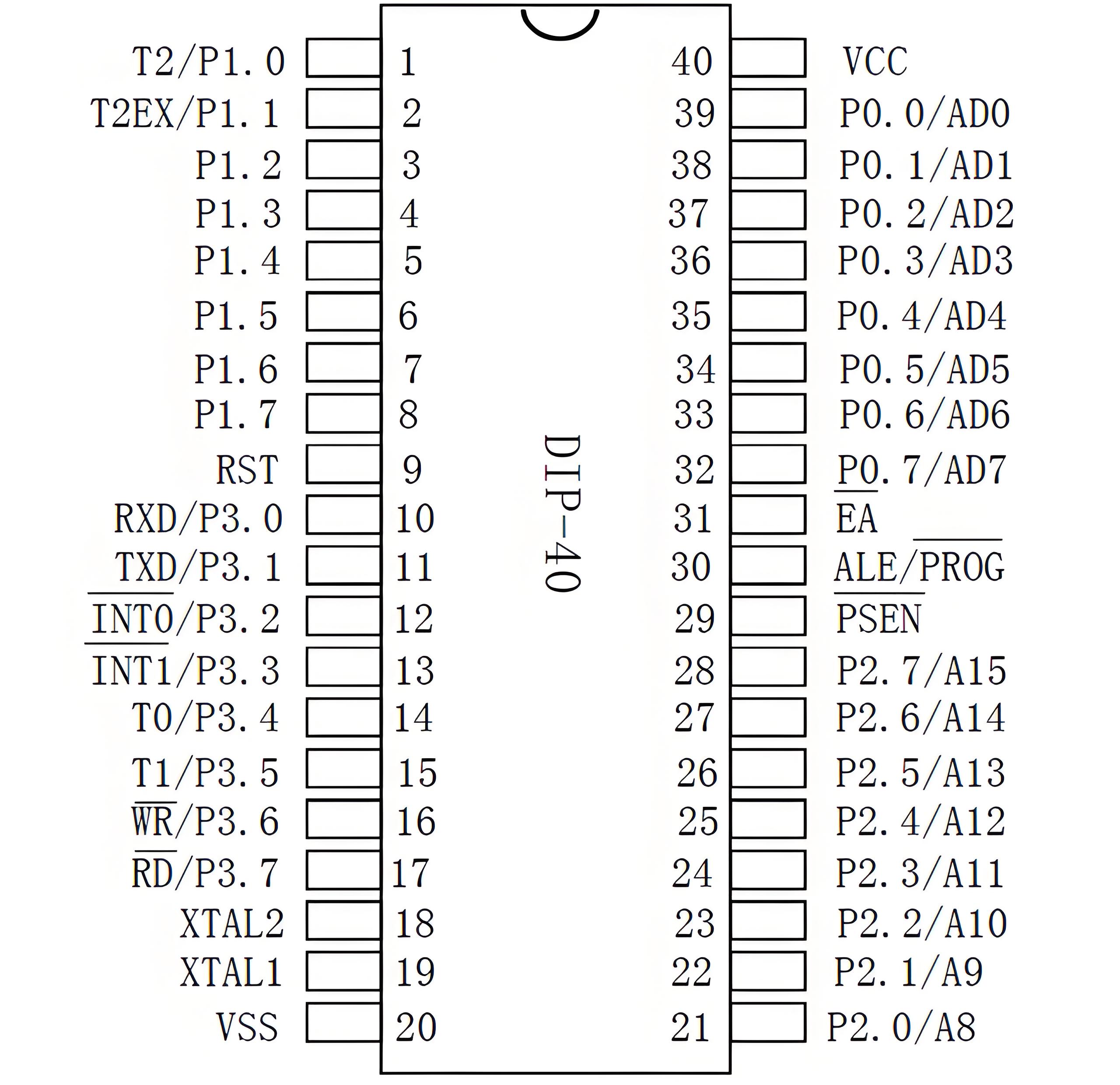

stc89c51的引脚图

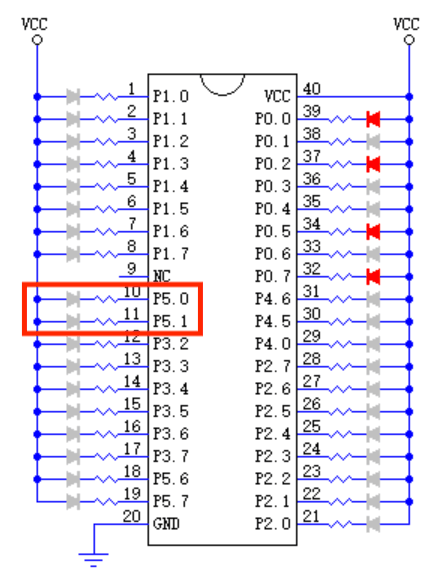

擎天柱的引脚图
从图上可以看出，有几个不同，还有个问题就是开发板只有32个引脚提供输入输出，而擎天柱有37个引脚，如果把擎天柱装在开发板上用的话就会导致5个端口浪费掉，因此在学习过程中要看情况来使用开发板。
最后再次感谢STC官方送的擎天柱开发板，让我有了学习的AI8051的好机会，在此祝愿STC越做越好，越做越强。
