第一集 使用自制开发板点亮跑马灯

前言:有幸接触到stc推出的最新MCU-AI8051U,本着学习共勉,记录自己的本次学习心得。

第一步:使用KEIL创建项目模板demo工程。

新建工程,选择MCU,点击OK。

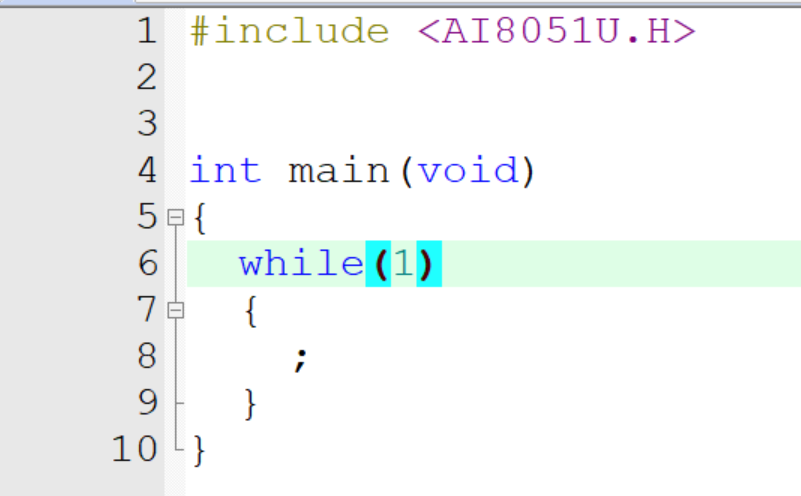

创建main函数,


编译验证环境没问题。


第二步:根据实验板原理图,分析控制原理,

查看led控制电路图,根据控制逻辑,要想点亮DS1-DS8这8个LED,首先需要打开Q1三极管,及P4.0口为低电平0,电压SYS_VCC才可传输到LED的正极,此时led还不能点亮,必须让P0.0-P0.7以此由高电平变为低电平才可以点亮,及LED两端有电势差,从而形成电流,这样LED才可以发光发亮。


第三步:根据控制逻辑对流水灯所在的IO口进行控制

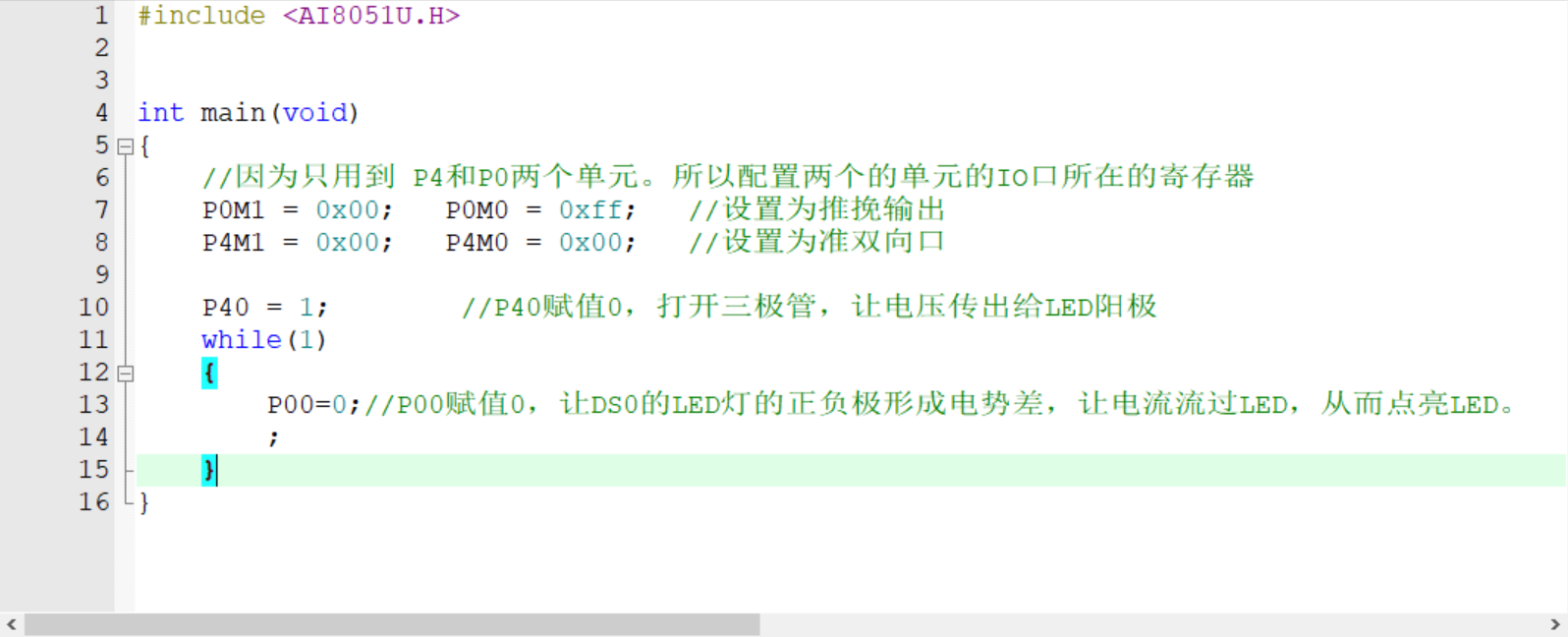

软件配置IO寄存器;

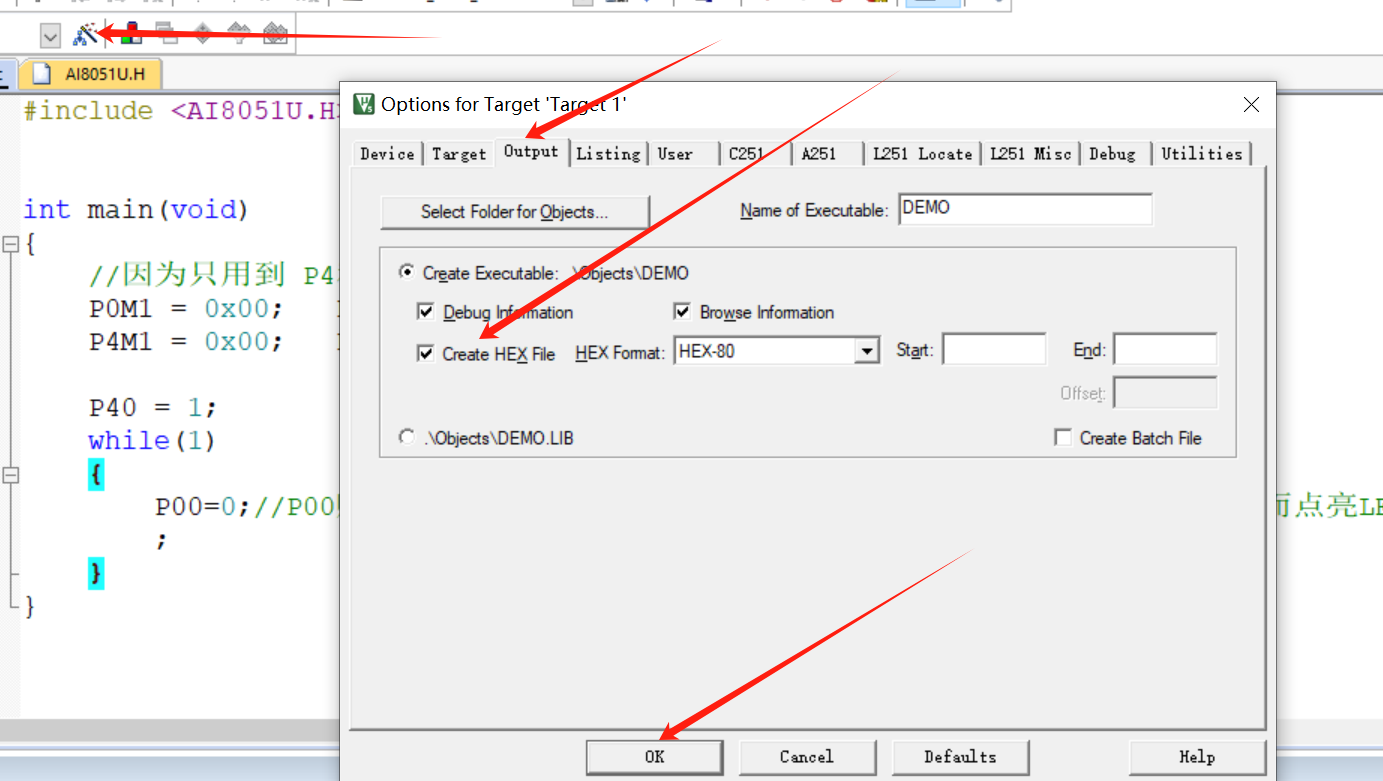

keil 设置输出固件,点击魔法棒 选择Output选项 勾选 Create HEX File

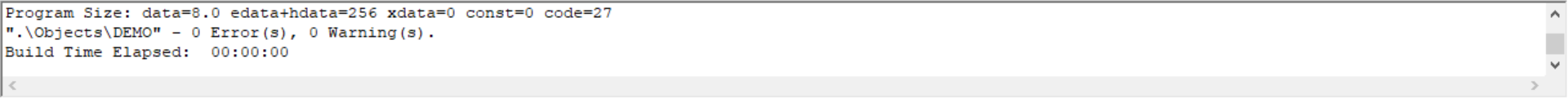

编译工程,查看输出结果

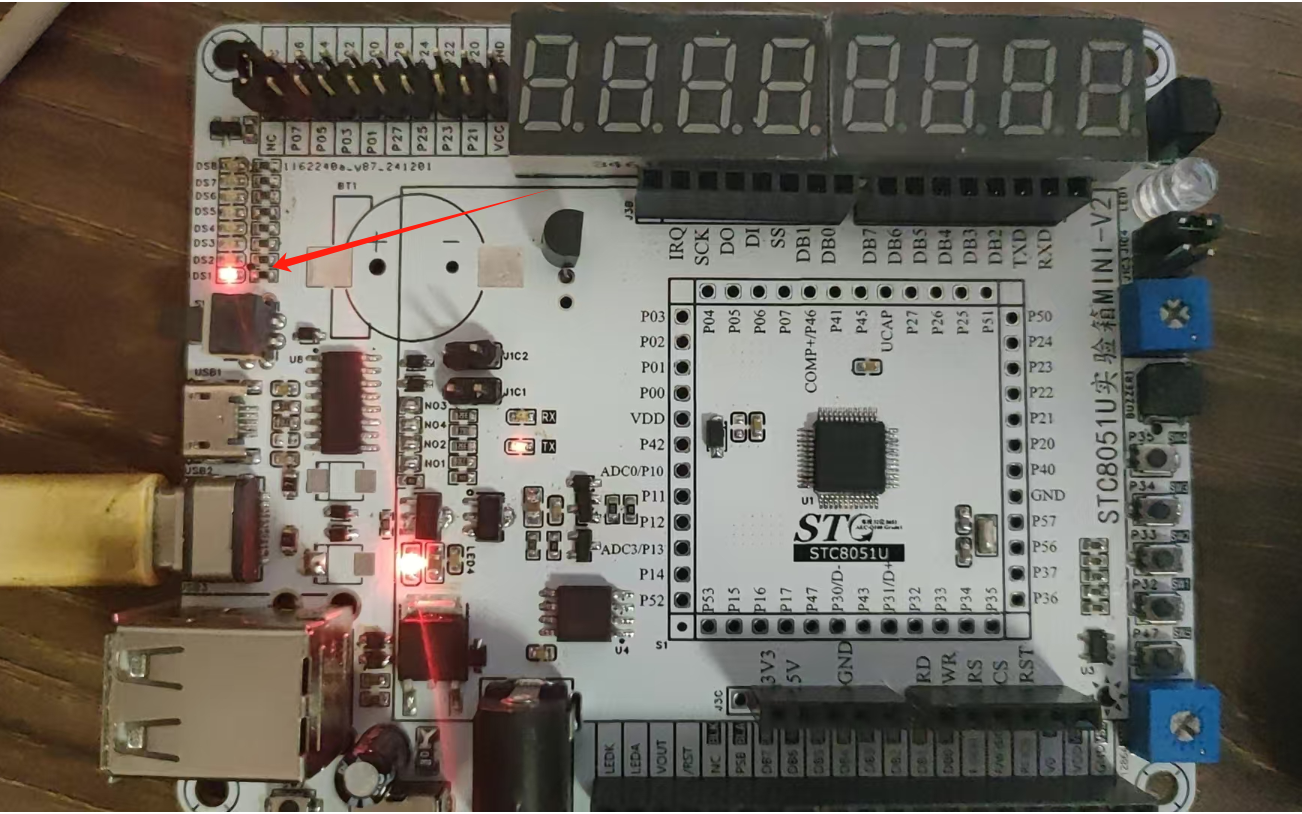

image.png无错误,根据HEX文件输出地址,使用ISP工具烧录程序。

第四步:烧录程序,使用新版内置的USB功能,结合ISP上位机

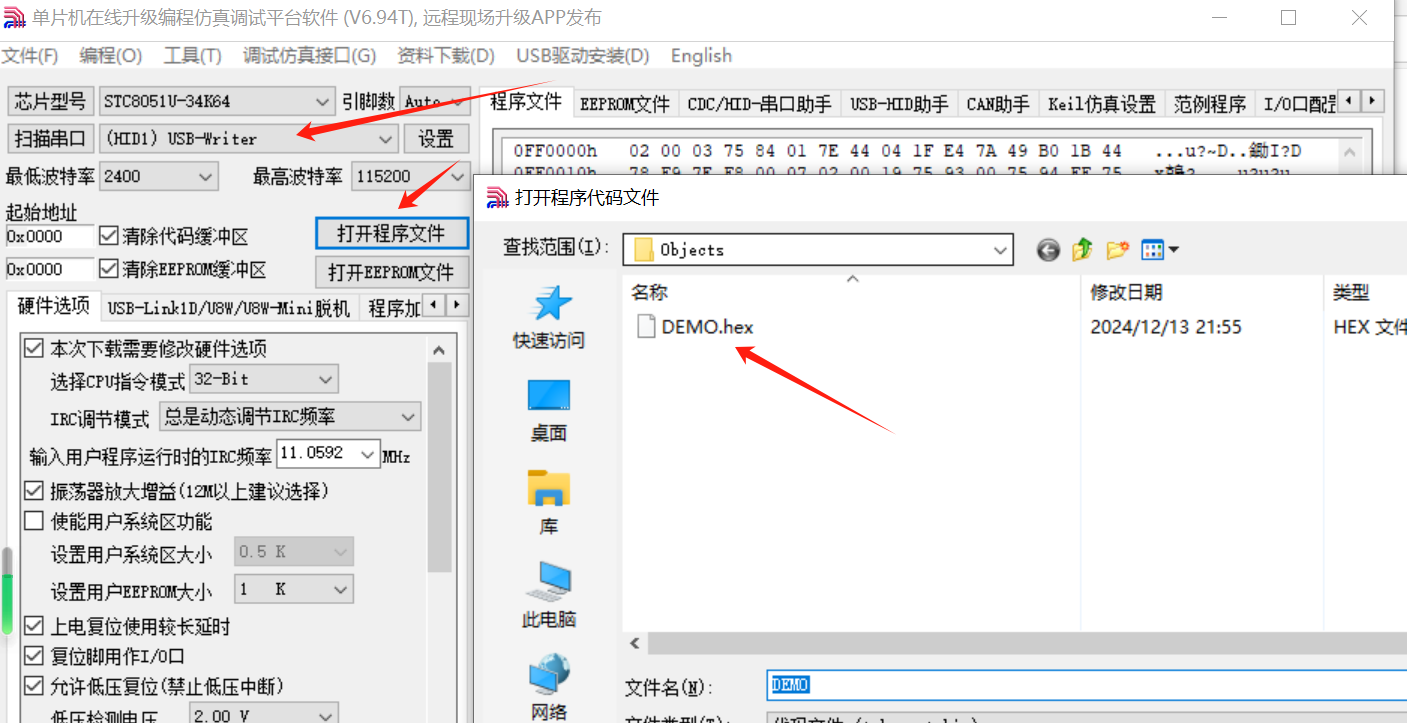

使用数据线连接电脑,按住实验板SW1(p32)按键不放,按一下SW7重上电按钮,等ISP上位机的扫面串口位置显示(HID1)USB-Writer后,说明串口识别成功,然后就可以松开SW1按键了。选择对应的波特率和程序,点击下载/编程按钮,进行程序烧录。

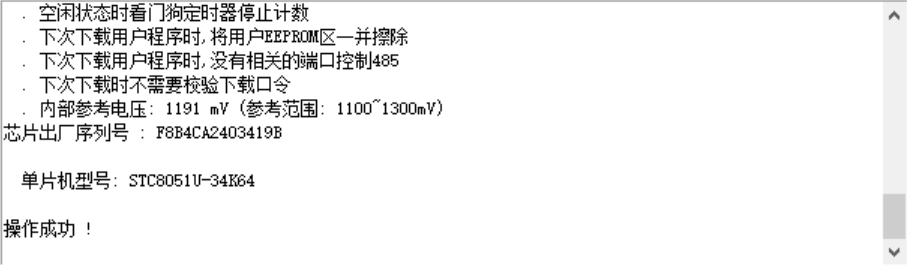

烧录成功。



upload 附件:第一集-点亮流水灯.zip

第二集 学习补充C语言基础知识

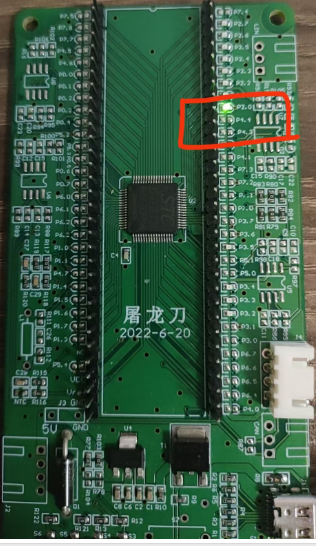

说明,本次验证使用屠龙刀核心板。结合板载的P20接口的LED指示灯,用于调试测试。

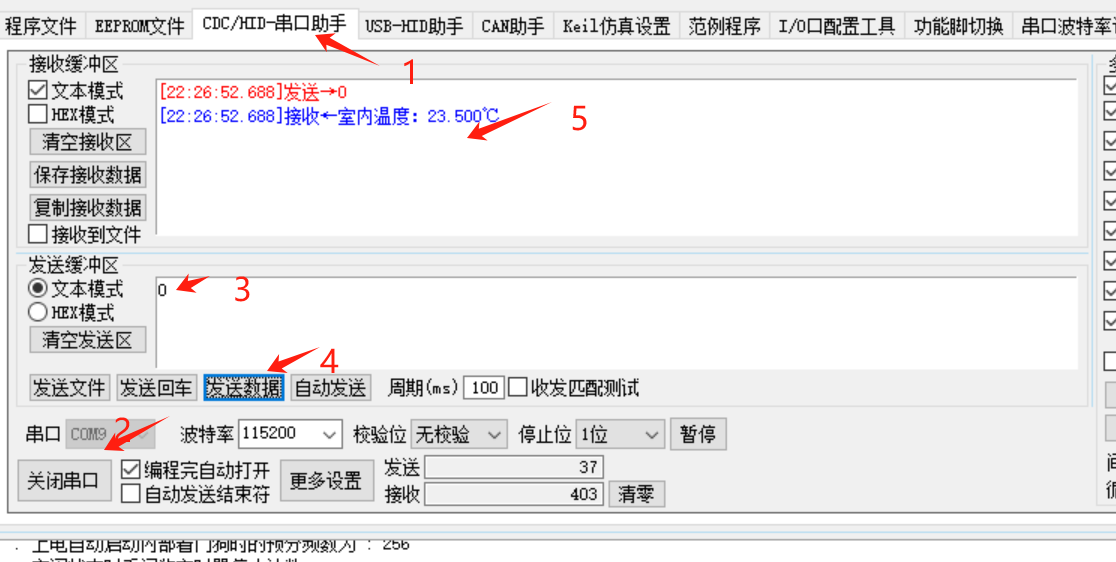

知识点1:printf函数结合ISP上位机实现串口打印数据,用于程序调试,最便捷最便宜的调试方式。

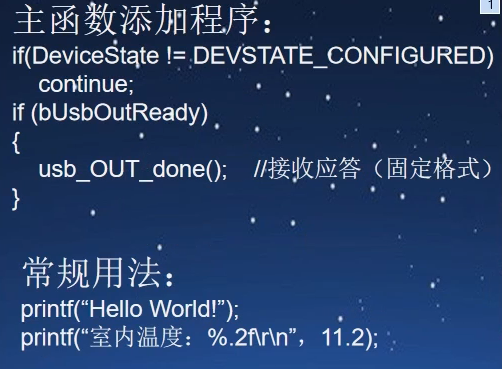

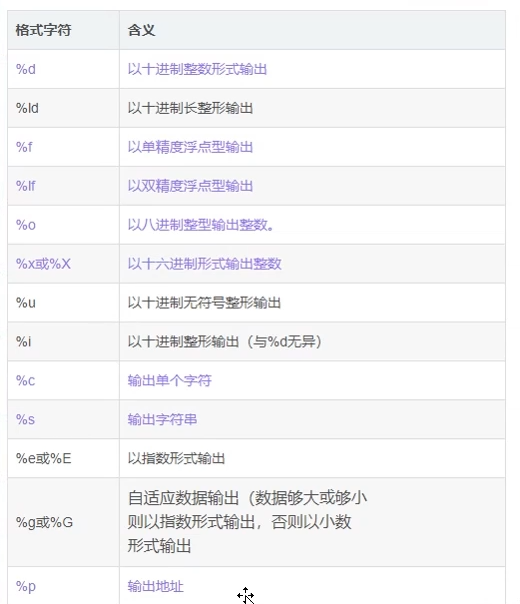

printf函数常用格式字符含义介绍

例如:当串口接收到数据时,串口打印室内温度,同时开发板点亮LED指示灯P20


  if( DeviceState != DEVSTATE_CONFIGURED ) 	//判断USB设备是否连接成功,连接成功继续下一步程序
     continue;
  if( bUsbOutReady )							//如果USB接口接收到数据,则执行以下函数体
  {
     usb_OUT_done();
     printf("室内温度:%2.3f",23.5);				//ISP上位机,HID设备,打印调试
     printf("℃\r\n");
  }
  P20 = 0;	//LED指示灯打开


知识点:关于printf格式字符的含义介绍。

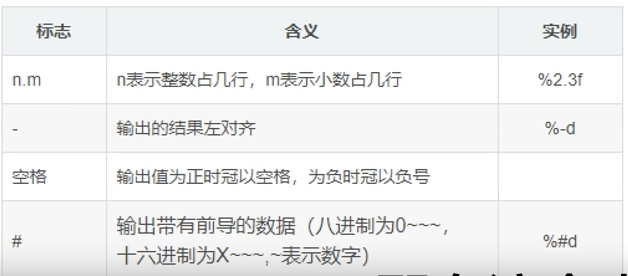

例如:printf("室内温度:%2.3f",23.5); 2.3参照以下表格的n.m,

在此处,ISP打印的数据是23.500,级小数部分占3位。



知识点2:程序开发中说到的数据是什么,数据的类型有哪些,什么又是数据转换。

知识点3:数据转换在程序开发中的作用。

例如ISP软件在打印数据时为什么会出现两种格式的显示方式,文本是大家可以直接理解的,但是HEX的数字和字母倒是是什么含义呢:


此处知识点设计到ASCII码转换.可借助电脑自带的计算器进行一些进制转换。

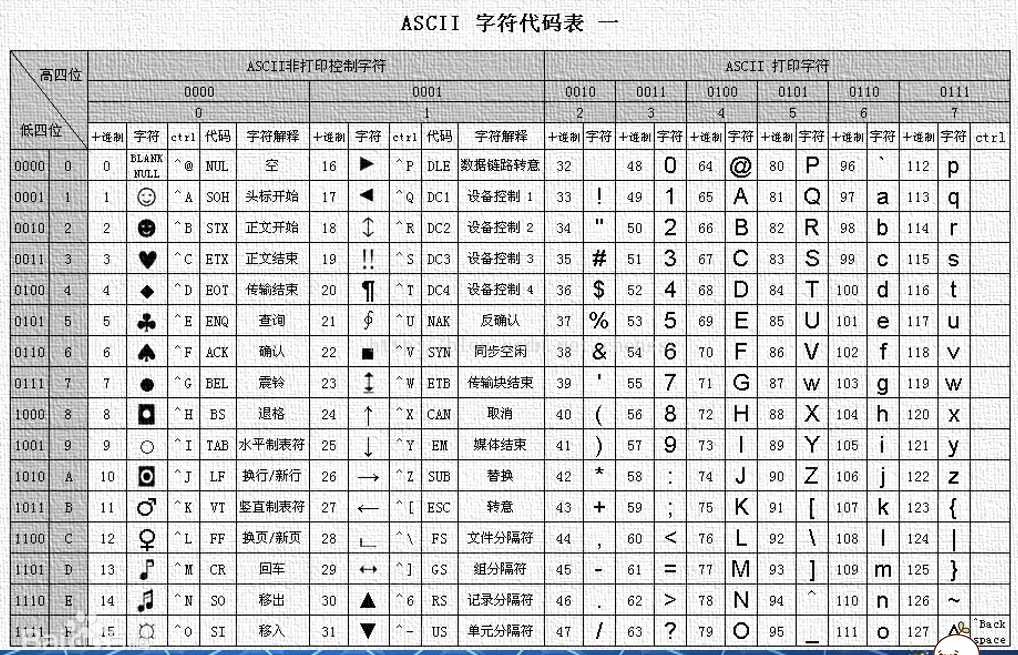

将ISP显示的HEX(十六进制)转十进制,然后查ASCII表得出字符

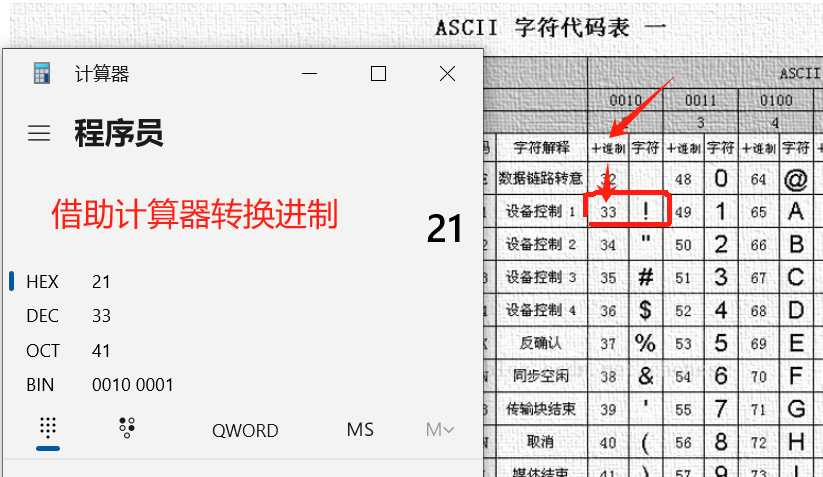

例如 上图中HEX区域显示的最后两位数是十六进制0X21,转换成是十进制为33,对应ASCII表格字符!



知识点4:C语言基础知识点在单片机开发过程中的妙用。

常用运行算符以及验证。

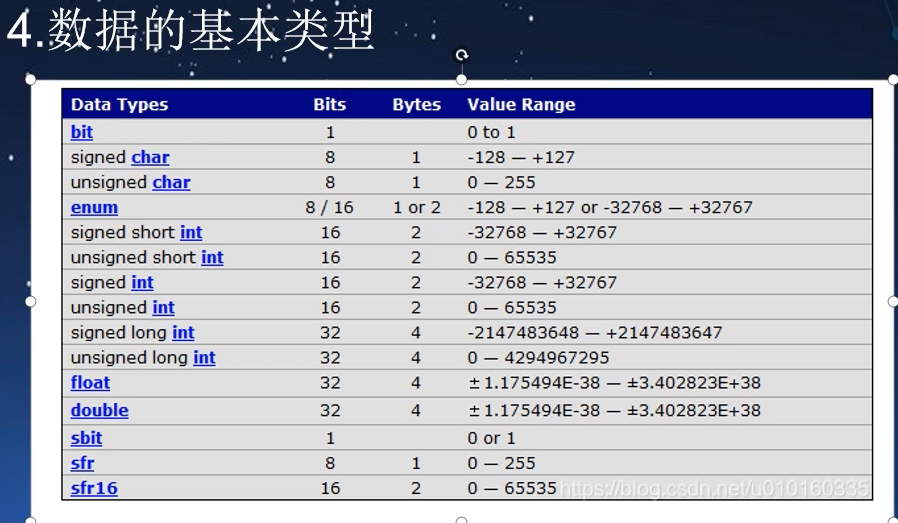

为什么有数据类型?又为什么具有数值大小限制?它与常说的数据越界有什么关联?
