还是感觉我师傅这图简单明了,
老人家74岁，画个图，都能这么简单，举重若轻，我是佩服的

神***

P3.2/P3.3加上拉电阻，
串防静电电阻，裸露在外，不知会有啥发生

神***

用充电宝供电，有些会上电就将你 P3.0/P3.1拉低了，P3.2浮空/如读到低，
就是死等 USB下载，不跑用户程序 ！！！！！！！！！！

神***

RMB1元，就做个电源开关，看的想吐

神***

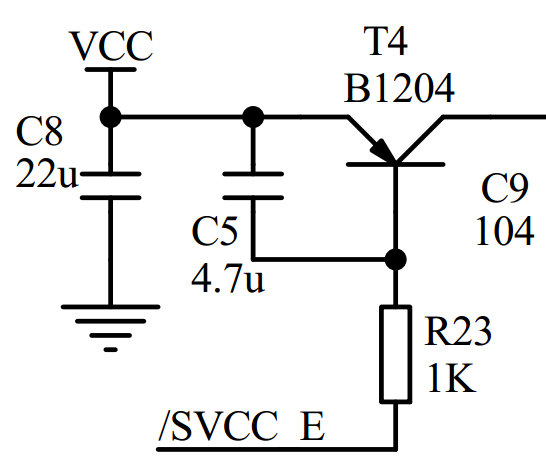

就这小样拿来做烧录器的电源开关，太脆弱了, 耐不了高压，大电流，还贵的要死，不会选型啊

只是可能的压降小些，但最高工作电压是 5.5V 以下，作为电源开关，容易坏
=================================================

这个RMB0.3的 B1204做电源开关都好，20年没坏过1个

神***

先玩死你外部供电的电源，他也不会死的 SB1204, 你为何要换他，耍酷 ？？？
====20年，几百万个的用量，不坏神话 ！！！

神***

如下是完全实际测试的B1204压降，无任何水分
100mA的对外输出，压降才 0.035V/35mV
200mA的对外输出，压降才 0.062V/62mV
300mA的对外输出，压降才 0.094V/94mV
400mA的对外输出，压降才 0.127V/127mV
B1204的压降正常/可以接受，自恢复保险丝的压降更大。
S-Vcc在3.3V输出时同电流下压降比5V小，是因为自恢复保险丝的压降在AMS1117之前，不影响3.3V输出。
先玩死你外部供电的电源，他也不会死的 SB1204, 你为何要换他，耍酷 ？？？
====20年，几百万个的用量不坏，不坏神话 ！！！

先玩死你外部供电的电源，他也不会死的 SB1204, 你为何要换他，犯傻 ？？？ ====20年，几百万个的用量不坏，不坏神话 ！！！ 50V ? 8A? RMB0.3 !!!  要死，也是先玩死你外部供电的电源，他也就不会死的 B1204

神***

MCU_VCC 就近放个47uF/22uF的电源去耦电容，原理图上就近放个，
好 PCB 布线时提醒自己，不要说自己懂，实际确忘了
