急！急！急！STC8H3K32S2 ADC采集电压值中间有段电压值固定不变的问题 | 已解决

hon***

目前在用STC8H3K32S2 20引脚这款单片机做项目，项目要求ad采样的精度比较高，单片机5v供电，外部3.3v参考电压，ad采用12位采集精度，目前测试采用单通道P16口（ADC通道6），引脚设置成高阻，单片机设置都没有什么问题，电压可以正常采集，基本和万用表量出的电压差别不大，但是奇怪的问题来了，在我用测试采集电压的时候发现，有时候一段固定的电压采集ad值是不变化，比如我采集2.43v到2.48v这段电压，ad采样值不变化，一直是3072（2.47v），小于这段或者大于这段电压值都是变化的，而且测试好几个数据段都有这个问题，但是第一位第二位没有啥问题，就是第三位，在某个数据段值不变化，但是万用表的值是变化的，换了几个电源和万用表都是这样，而且电压不变的那个数据范围一直是固定的，换了电源也是固定那几个数据段，后面换了官方的代码同样也是一样的，不知道有没有遇到过同样问题的大佬，有什么办法可以解决下另外补充下参考电源采用REF3.3，测量值很稳定，avcc和vcc都是采用5v电源，gnd和agnd接地。再补充一下测试代码采用了官方的STC8G-8H的官方库函数和STC8H8K64U核心实验板（开天斧）的代码都试过了，代码里就改了采集通道和引脚。

hon***

网上查资料遇到一个相同问题的，但是GD32的单片机，采用先校准再设置时钟解决了问题，https://bbs.21ic.com/icview-3197270-1-1.html     不知道STC的相同问题有什么解决方式吗？

神***

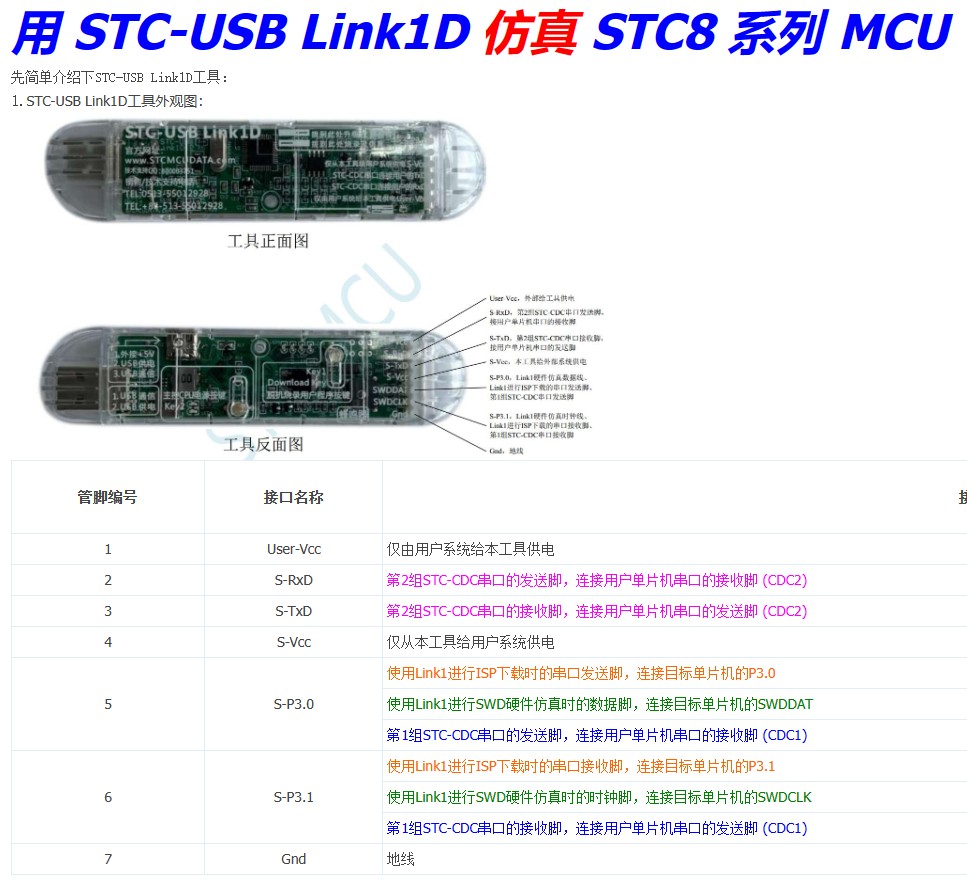

用仿真功能，看你程序错在哪

hon***

神*** 发表于 2023-9-3 14:44
用仿真功能，看你程序错在哪

用的官方的代码测试的，库函数和官方开发板的代码都试过了，里面就是一个ad采集和串口输出没其他功能，就是AD采集出来第三位在某个电压区间大概就在0.05v左右的区间不变化，我现在测试电压2.43v-2.48v采集出来一直是2.47v或者1.63-1.71采集出来都是1.64，看了ADC_RES和ADC_RESL的值也没有变化。

hon***

/*************        参数定义声明        **************/

#define MAIN_Fosc     24000000L   //定义主时钟
#define Baudrate      115200L
#define TM            (65536 -(MAIN_Fosc/Baudrate/4))
/*************        本地常量声明        **************/

#define        ADC_SPEED        15                /* 0~15, ADC转换时间(CPU时钟数) = (n+1)*32  ADCCFG */
#define        RES_FMT                (1<<5)        /* ADC结果格式 0: 左对齐, ADC_RES: D11 D10 D9 D8 D7 D6 D5 D4, ADC_RESL: D3 D2 D1 D0 0 0 0 0 */
                                                        /* ADCCFG      1: 右对齐, ADC_RES: 0 0 0 0 D11 D10 D9 D8, ADC_RESL: D7 D6 D5 D4 D3 D2 D1 D0 */

/*************        本地函数声明        **************/
void delay_ms(u8 ms);
void ADC_convert(u8 chn);        //chn=0~7对应P1.0~P1.7, chn=8~14对应P0.0~P0.6, chn=15对应BandGap电压
u16        Get_ADC12bitResult(u8 channel);

/******************** 串口打印函数 ********************/
void UartInit(void)
{
        P_SW1 = (P_SW1 & 0x3f) | 0x00;    //USART1 switch to, 0x00: P3.0 P3.1, 0x40: P3.6 P3.7, 0x80: P1.6 P1.7, 0xC0: P4.3 P4.4
        SCON = (SCON & 0x3f) | 0x40;
        AUXR |= 0x40;                //定时器时钟1T模式
        AUXR &= 0xFE;                //串口1选择定时器1为波特率发生器
        TL1 = TM;
        TH1 = TM>>8;
        TR1 = 1;                        //定时器1开始计时
}

void UartPutc(unsigned char dat)
{
        SBUF = dat;
        while(TI==0);
        TI = 0;
}

char putchar(char c)
{
        UartPutc(c);
        return c;
}

/**********************************************/
void main(void)
{
  P_SW2 |= 0x80;     //扩展寄存器(XFR)访问使能
        P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
        P1M1 = 0x40;   P1M0 = 0x00;   //P1.6设置为高阻输入
        P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
        P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
        P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
        P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
        P6M1 = 0x00;   P6M0 = 0x00;   //设置为准双向口
        P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口
        ADCTIM = 0x3f;  //设置通道选择时间、保持时间、采样时间
        //ADC模块电源打开后，需等待1ms，MCU内部ADC电源稳定后再进行AD转换
        ADC_CONTR = 0x80 + 6;        //ADC on + channel
        ADCCFG = RES_FMT + ADC_SPEED;
        UartInit();
        EA = 1;
        printf("STC8H系列测试程序!\r\n");
        while (1)
        {
                delay_ms(250);
                delay_ms(250);
                ADC_convert(6);                //发送固定通道AD值
        }
}
//========================================================================
// 函数: u16 Get_ADC12bitResult(u8 channel))        //channel = 0~15
// 描述: 查询法读一次ADC结果.
// 参数: channel: 选择要转换的ADC, 0~15.
// 返回: 12位ADC结果.
// 版本: V1.0, 2016-4-28
//========================================================================
u16        Get_ADC12bitResult(u8 channel)        //channel = 0~15
{
        ADC_RES = 0;
        ADC_RESL = 0;
        if((ADC_CONTR & 0x20) == 0)
        ADC_CONTR = (ADC_CONTR & 0xF0) | 0x40 | channel;    //启动 AD 转换
        _nop_();
        _nop_();
        _nop_();
        while((ADC_CONTR & 0x20) == 0);   //等待ADC结束
        ADC_CONTR &= ~0x20;     //清除ADC结束标志
        return (((u16)ADC_RES << 8) | ADC_RESL);
}
/***********************************
查询方式做一次ADC, chn为通道号, chn=0~7对应P1.0~P1.7, chn=8~14对应P0.0~P0.6, chn=15对应BandGap电压.
***********************************/
void ADC_convert(u8 chn)
{
        u16        j;
        u8        k;                //平均值滤波时使用
        float vADC;
        Get_ADC12bitResult(chn);                //参数i=0~15,查询方式做一次ADC, 切换通道后第一次转换结果丢弃. 避免采样电容的残存电压影响.
        Get_ADC12bitResult(chn);                //参数i=0~15,查询方式做一次ADC, 切换通道后第二次转换结果丢弃. 避免采样电容的残存电压影响.
        j = Get_ADC12bitResult(chn);
        printf("12bit: ADC%02bd=%04u  ",chn,j);  //输出ADC值
        vADC = ((float)j * 3.3 / 4096.0);  //
        printf("P13=%fV  ",vADC);
        //过采样例子
        for(k=0, j=0; k<16; k++)        j += Get_ADC12bitResult(chn);        // 采样累加和 参数0~15,查询方式做一次ADC, 返回值就是结果
        vADC = j / 4;                // 12位ADC，采样16次数值累加后除以4，结果便为14位过采样ADC数值
        printf("14bit: ADC=%f  ",vADC);
        vADC = (vADC * 3.3 / 16384.0);
        printf("P13=%fV\r\n",vADC);
}

//========================================================================
// 函数: void delay_ms(u8 ms)
// 描述: 延时函数。
// 参数: ms,要延时的ms数, 这里只支持1~255ms. 自动适应主时钟.
// 返回: none.
// 版本: VER1.0
// 日期: 2013-4-1
// 备注:
//========================================================================
void delay_ms(u8 ms)
{
        u16 i;
        do
        {
                i = MAIN_Fosc / 10000;
                while(--i);
        }while(--ms);
}

hon***

代码用的官网开天斧的DEMO

hon***

神*** 发表于 2023-9-3 14:44
用仿真功能，看你程序错在哪

关键只要不在这个电压区间ad值都是正常的，就在这个区间内电压不变化，换了电源也是这样，还是这个电压区间，但是万用变测量是变化的

神***

用仿真功能，看你程序错在哪
https://www.stcaimcu.com/forum.p ... &extra=page%3D1

神***

【新提醒】真12位ADC的STC8H3K64S2制作的双路电压电流表LCD12864 - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

Zhangx***

你用了浮点计算，看看是否这里问题。
