ADC的转换参考电压永远是ADC_VRef+ 和 1.19V 辅助固定信号源无关，如何接 ？

神***

ADC 的 转换参考电压：
永远是 ADC_VRef+,
和 1.19V 辅助固定信号源 无任何关系

======================================================================

ADC_VREF+ 如何接 ？MCU_VCC, 2.5V/3.0V/3.3V/4.096V/5V
1，无追求，可以直接接到 MCU的VCC电源管脚 ADC_VREF+ =【ADC_AVCC = MCU_VCC】
     用ADC15通道接的1.19V固定信号源来反推当时的变化中的MCU_VCC/ADC_AVCC，
   【对ADC15通道采样转换各1次，对实际要采样转换的 ADCx通道采样转换1次】
     假定2次ADC采样转换时间内，MCU_VCC/ADC_AVCC不变或忽略不计，实际计算是，
     2个通道比较计算1次就可以得到 ADCx的输入模拟量值

2，一般要求，接外部普通的的参考源，须满足 2.4V <= ADC_VREF+ <=【ADC_AVCC = MCU_VCC】

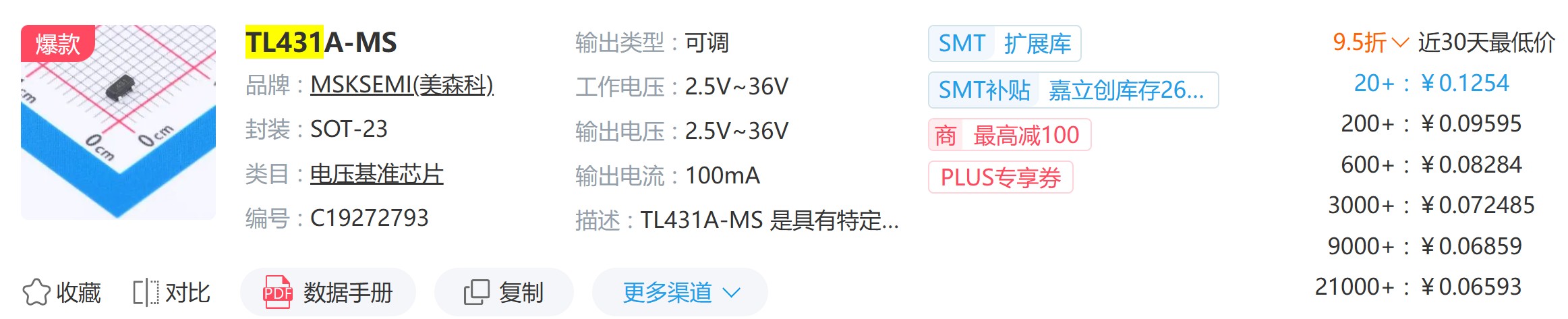

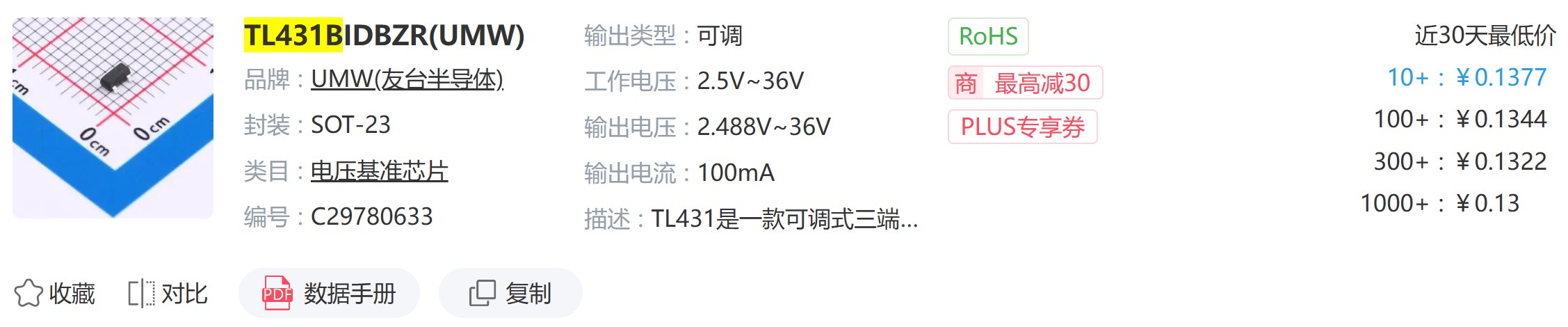

      2.5V的超简易参考源 TL431/CD431, 价格<RMB0.1附近

3，不计代价的高要求，接欧美的外部专门的参考源， 须满足 2.4V <= ADC_VREF+ <=【ADC_AVCC = MCU_VCC】

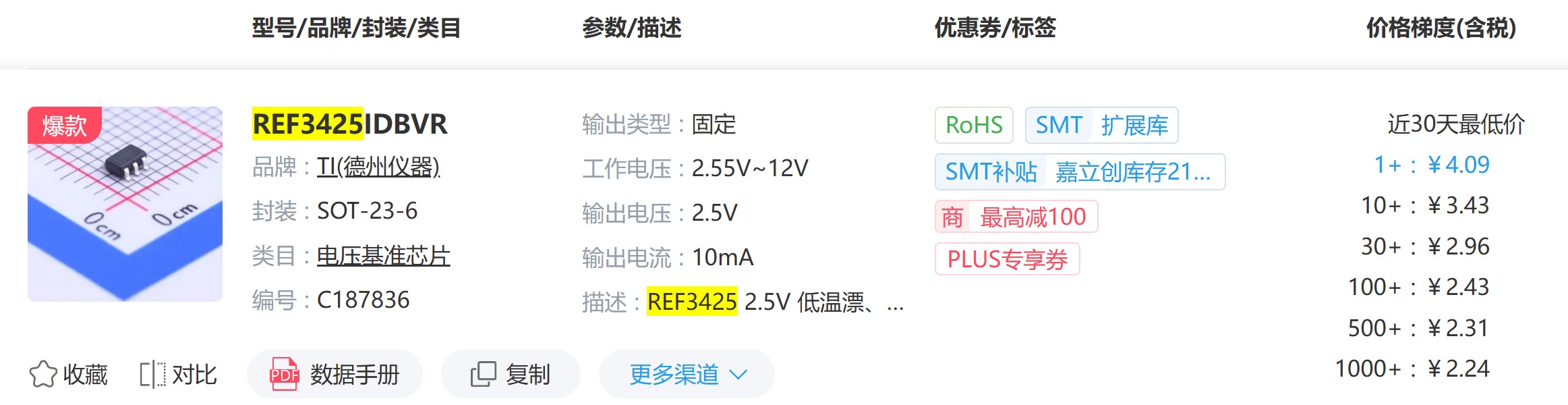

     2.5V专业参考源 / 3.0V / 3.3V / 4.096V / 5.0V专业参考源

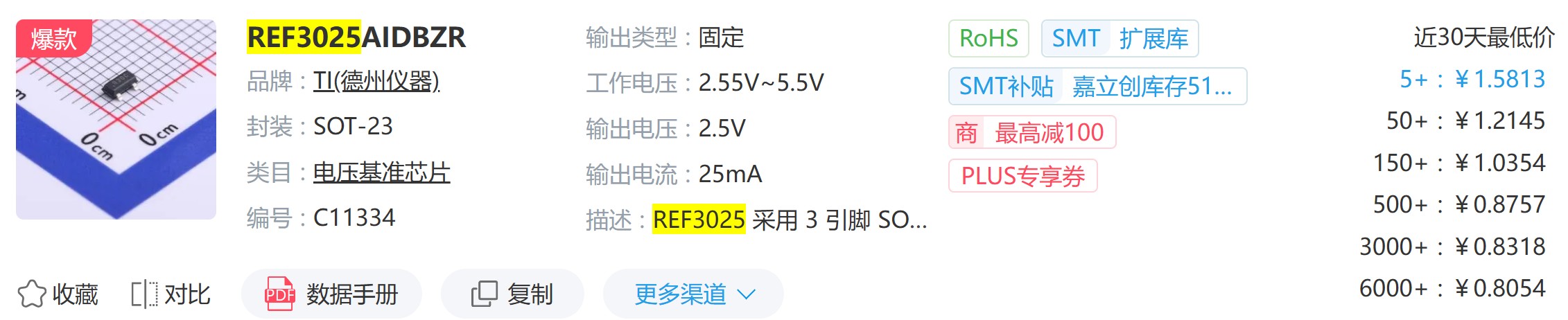

     ===最近REF3025AIDBZR已降价到RMB0.85以下，有高要求的可以考虑使用

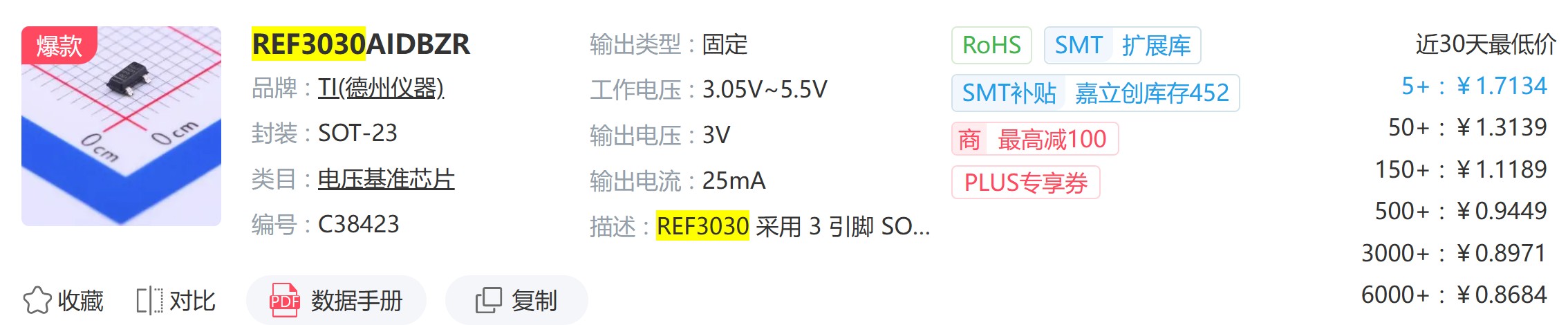

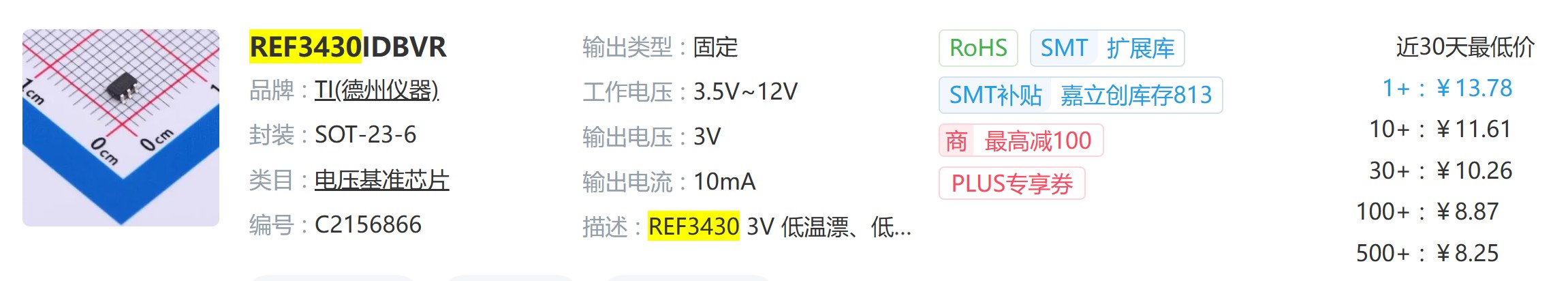

     ===最近REF3030 已降价到RMB0.85以下，有高要求的可以考虑使用
     ===最近REF3033 已降价到RMB0.85以下，有高要求的可以考虑使用
     ===最近REF3040 已降价到RMB0.85以下，有高要求的可以考虑使用
STC内部校准用的都是这些专业级的参考源，普通用户没必要如此奢华
====== ADCx输入通道的外部输入电压 <= ADC_VREF+ ================

1，无追求，可以直接接到 MCU的VCC电源管脚 ADC_VREF+ =【ADC_AVCC = MCU_VCC】
     ADC输入通道接个 0.1uF / 0.01uF / 0.001uF的电容到模拟地

============================================================================

2，一般要求，接外部普通的的参考源，须满足 2.4V <= ADC_VREF+ <=【ADC_AVCC = MCU_VCC】
      2.5V的超简易参考源 TL431/CD431, RMB0.1附近
      ADC输入通道接个 0.1uF / 0.01uF / 0.001uF的电容到模拟地





============================================================================

3，不计代价的高要求，接外部专门的参考源，
     须满足 2.4V <= ADC_VREF+ <=【ADC_AVCC = MCU_VCC】
     2.5V专业参考源 / 3.0V专业参考源 / 3.3V专业参考源
     4.096V专业参考源 / 5.0V专业参考源
      ADC输入通道接个 0.1uF / 0.01uF / 0.001uF的电容到模拟地

===最近REF3025AIDBZR已降价到RMB0.85以下，有高要求的可以考虑使用
STC内部校准用的都是这些专业级的参考源，普通用户没必要如此奢华

神***

19.6.4                 利用ADC第15通道测量外部电压或电池电压

STC8H系列ADC的第15通道用于测量内部固定信号源1.19V，由于内部固定信号源很稳定，约为1.19V，

且不会随芯片的工作电压的改变而变化，所以可以通过测量内部固定信号源1.19V，然后通过ADC的值便

可反推出外部电压或外部电池电压。

===也可以使用ADC的第15通道固定接的内部固定信号源1.19V，反推外部ADCx通道输入电压

C语言代码

//测试工作频率为11.0592MHz

#include "stc8h.h"

#include "intrins.h"

#define       FOSC                 11059200UL

#define       BRT                    (65536-(FOSC / 115200+2) / 4)

//加2操作是为了让Keil编译器

                                                                                                                //自动实现四舍五入运算

int              *BGV;                                                                                  //内部参考信号源值存放在idata中

//idata的EFH地址存放高字节

//idata的F0H地址存放低字节

//电压单位为毫伏(mV)

bit               busy;

void UartIsr() interrupt 4

{

         if(TI)

         {

                  TI = 0;

                  busy = 0;

         }

         if(RI)

         {

                  RI = 0;

         }

}

void UartInit()

{

         SCON= 0x50;

         TMOD= 0x00;

         TL1= BRT;

         TH1= BRT >> 8;

         TR1= 1;

         AUXR= 0x40;

         busy= 0;

}

void UartSend(char dat)

{

         while(busy);

         busy= 1;

         SBUF= dat;

}

void ADCInit()

{

         ADCTIM= 0x3f;                                                                          //设置ADC内部时序

         ADCCFG= 0x2f;                                                                         //设置ADC时钟为系统时钟/2/16

         ADC_CONTR= 0x8f;                                                                  //使能ADC模块,并选择第15通道

}

int     ADCRead()

{

         intres;

         ADC_CONTR|= 0x40;                                                                //启动AD转换

         _nop_();

         _nop_();

         while(!(ADC_CONTR & 0x20));                                                //查询ADC完成标志

         ADC_CONTR&= ~0x20;                                                            //清完成标志

         res= (ADC_RES << 8) | ADC_RESL;                                        //读取ADC结果

         returnres;

}

void main()

{

         intres;

         intvcc;

         inti;

         P_SW2|= 0x80;                                                                            //使能访问XFR

         P0M0= 0x00;

         P0M1= 0x00;

         P1M0= 0x00;

         P1M1= 0x00;

         P2M0= 0x00;

         P2M1= 0x00;

         P3M0= 0x00;

         P3M1= 0x00;

         P4M0= 0x00;

         P4M1= 0x00;

         P5M0= 0x00;

         P5M1= 0x00;

         BGV= (int idata *)0xef;

         ADCInit();                                                                                     //ADC初始化

         UartInit();                                                                                     //串口初始化

         ES= 1;

         EA= 1;

//       ADCRead();

//       ADCRead();                                                                                  //前两个数据建议丢弃

         res= 0;

         for(i=0; i<8; i++)

         {

                  res += ADCRead();                                                             //读取8次数据

         }

         res>>= 3;                                                                                      //取平均值

         vcc= (int)(4096L * *BGV / res);                                                 //(12位ADC算法)计算VREF管脚电压,即电池电压

//       vcc= (int)(1024L * *BGV / res);                                                 //(10位ADC算法)计算VREF管脚电压,即电池电压

//注意,此电压的单位为毫伏(mV)

         UartSend(vcc>> 8);                                                                     //输出电压值到串口

         UartSend(vcc);

         while(1);

}

上面方法是使用ADC的第15通道反推外部电池电压的。在ADC测量范围内，ADC外部待测量电压与ADC的测量值是成正比例的，所以也可以使用ADC的第15通道反推外部通道输入电压，假设当前已获取了内部固定信号源电压为BGV，内部固定信号源的ADC测量值为resbg，外部ADCx通道输入电压的ADC测量值为resx，则外部通道输入电压

Vx＝BGV / resbg * resx；

lly***

路过，学习了解了更专业的知识

刘***

2，一般要求，接外部普通的的参考源，须满足 2.4V <= ADC_VREF+           .
这句提示使我知道了STC8H1KO8使用VREF引脚作输入端子时（为的想节省一个IO口），
电压低于2v的误差大，低于1.2v无法测量的原因了。

ghn***

须满足 2.4V <= ADC_VREF+ <=【ADC_AVCC = MCU_VCC】?
我ADC_VREF用1.24V行不行？

dayb***

ghn*** 发表于 2023-9-19 16:05
须满足 2.4V

不行，要大于2.4V

有你***

感谢分享，学习了

xxkj***

太详细了，先收藏。

QQ6243***

测电池电压是不是就是在测ADC_VREF引脚上的电压

神***

QQ6243*** 发表于 2023-12-3 16:55
测电池电压是不是就是在测ADC_VREF引脚上的电压

反推出 ADC-VRef+ 的电压，
如 ADC-VRef+接到哪了，
那那个点的电压也是ADC-VRef+ 的电压
