32G12K128的BOOT和APP合并教程

电子DI***

由于最近一个项目客户需要将BOOT和APP生成一个文件，并用LINK1D实现一次性下载，查阅了论坛发现没有完整的教程，然后自己简单做了一个，用的官网的CAN升级的历程。
注意：如果是C51系列的合并过程可以去看论坛的这个帖子，里面有详细过程，C251的请看本帖子
如何把自己的用户区ISP固件和自己的用户区AP固件进行合并供工厂量产使用
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=4231
(出处: 国芯技术交流网站)


注：本帖中提到的BOOT即为引导的代码，APP位用户代码，后文不在重复。

具体步骤如下

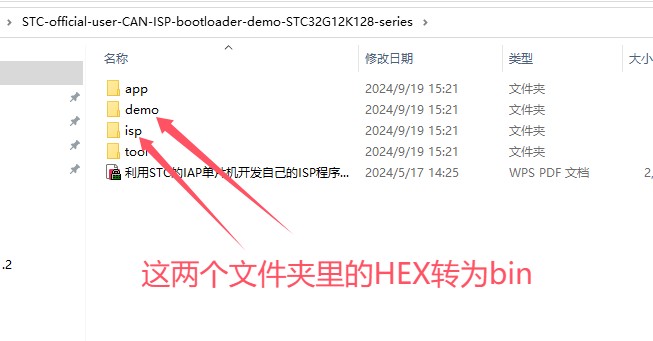

1：将BOOT和APP生成为bin文件




两个文件重复如上两个步骤即可完成，两个文件可以重命名为boot.bin和app.bin

2.准备一个二进制文件编辑软件，我用的WINHEX


打开软件后按ctrl+o分别打开这两个文件

3.按chtl+n新建一个文件用来移植这些数据，注意新建的文件长度可以定义为100k，因为这个单片机有128k的存储，太短了后面还要填充。

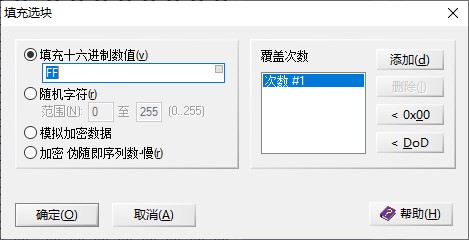

4.将文件的0x00全部填充为0xff。先按下ctrl+a全选数据，在按下CTRL+L打开填充框，输入ff，按下确定即可

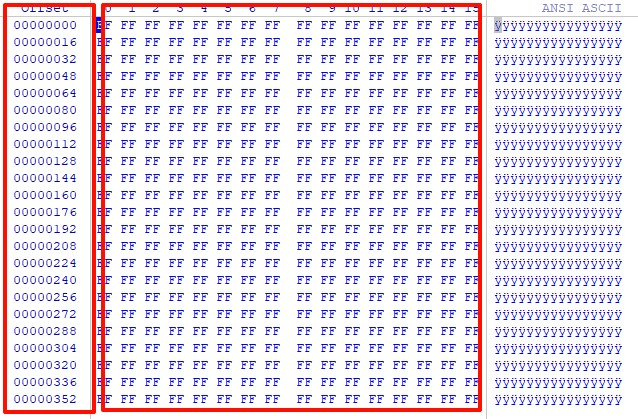

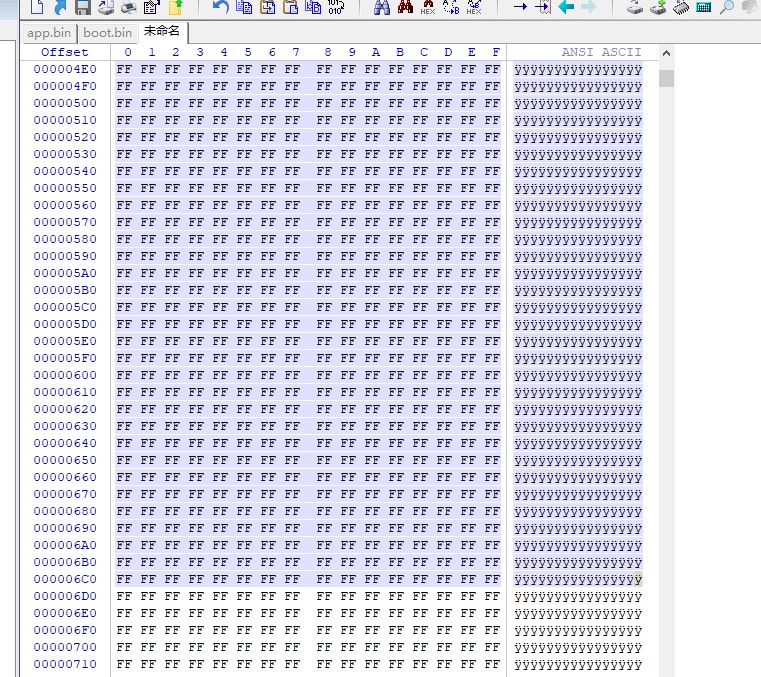

按下确定后，数据如下：



5.移植boot代码到这个文件中。打开boot.bin，发现其实有用的数据就是从0x10000这个字段开始的，

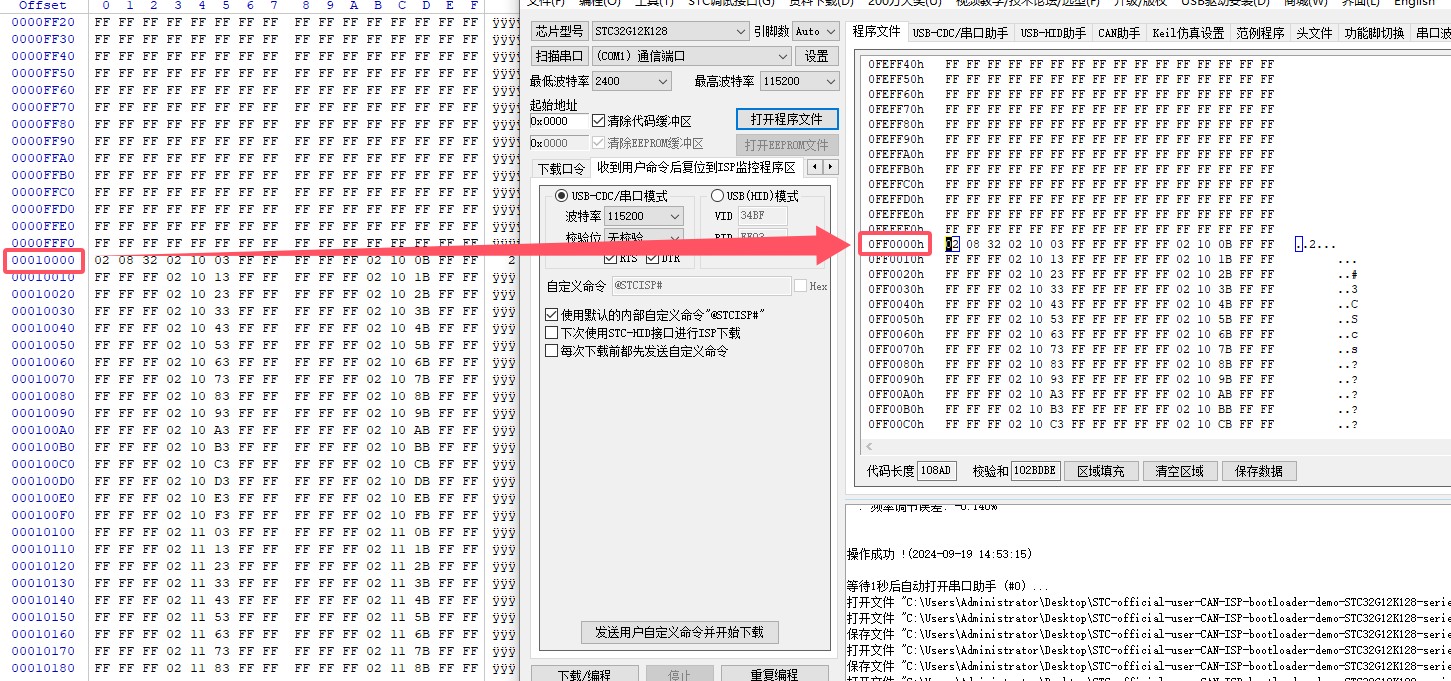

而这个文件的0X10000地址其实就是ISP软件里的0xfe0000地址，而这个项目选择的EEPROM大小是128K，所以这个WEINHEX地址里的0对应的就是ISP软件里的0XFE0000,所以这个0X10000的数据也只要移到对应的地址即可，

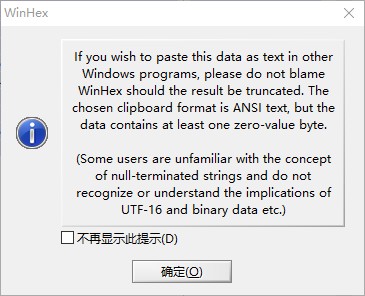

所以这个boot.bin里的文件，从0x10000的地址一直选中到末尾的数据，按下ctrl+c即可复制，出现如下弹框直接点确定即可

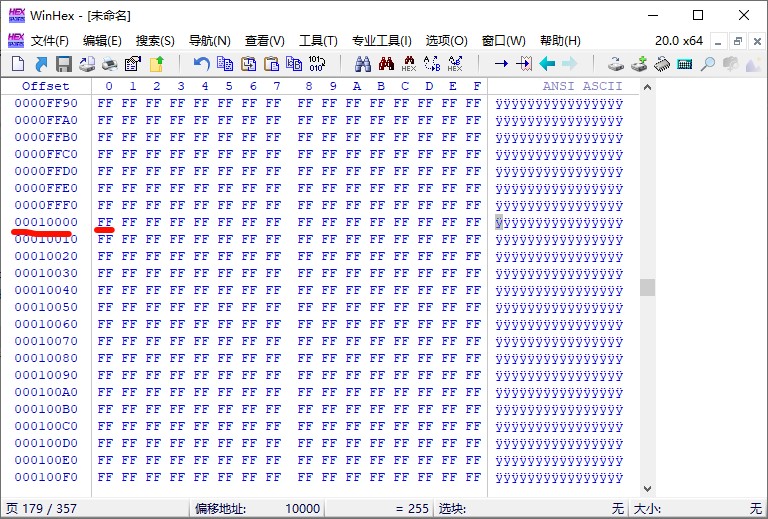

在新建的文件中，找到对应的0x10000地址，然后直接粘贴到这个位置即可

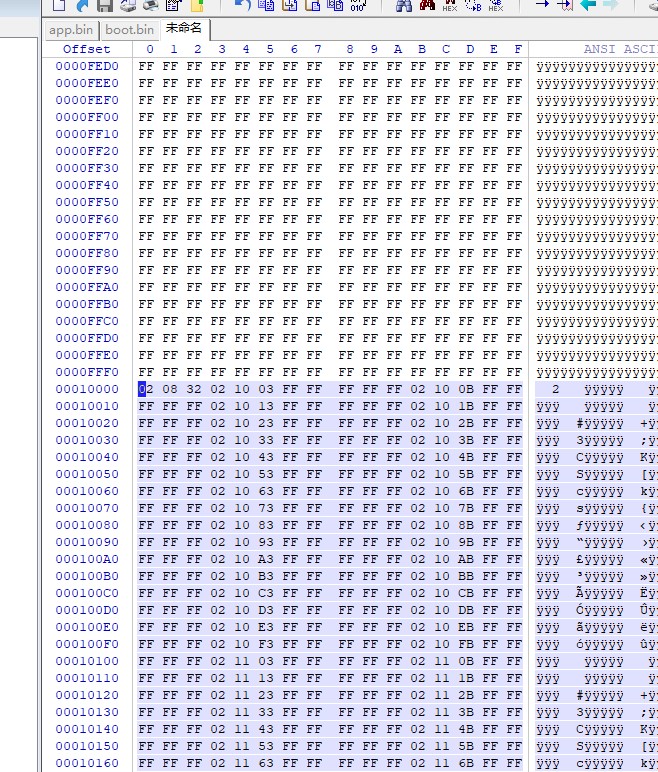

粘贴完成后，结果如下（如果粘贴的时候提示文件会变大， 直接点确定即可）



6.移植app到这个文件
由于这个代码的偏移地址为0x1000，所以直接找到这个偏移地址对应的数据，即0x11000，然后按上述方法粘贴到新的文件即可

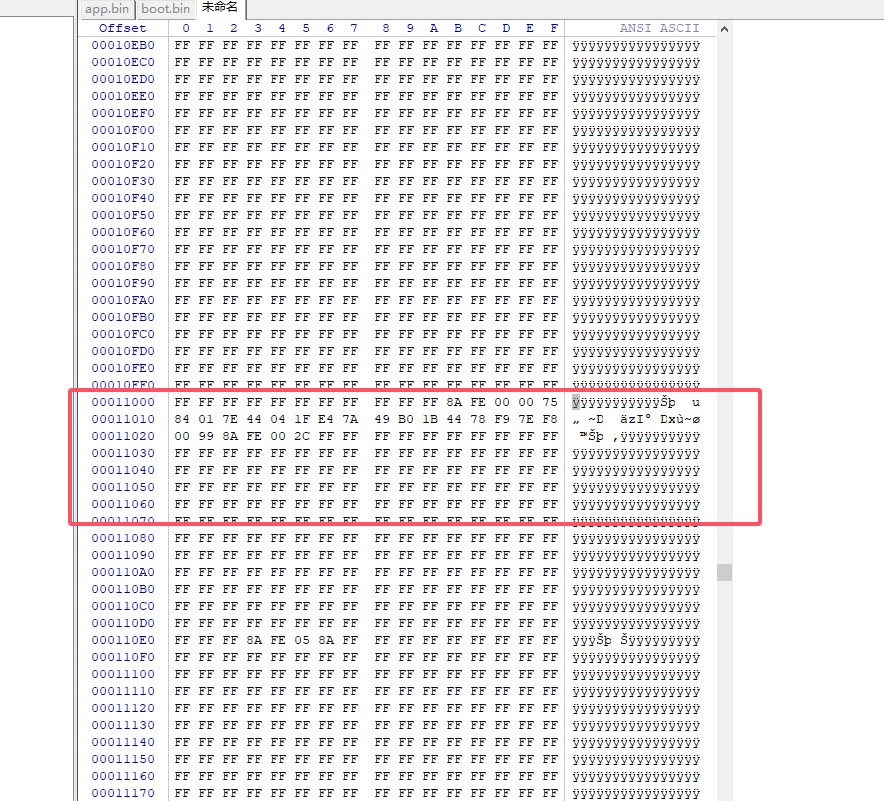

粘贴完之后数据如下所示


当然需要注意的是这个代码是128k的，从FE0000开始的部分也有用户代码，所以需要把APP.bin的头上部分的用户代码也拷贝过来

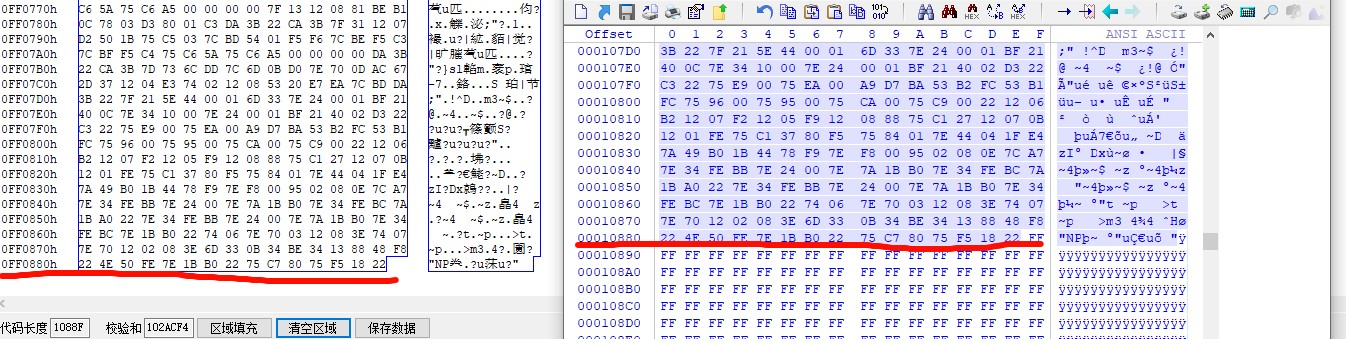

可以看到app.bin数据到这里结束，所以把这对代码也拷贝过去。这里为了方便直接把0x0-0x6c0的代码全都复制过来即可。需要注意新的文件里这些位置的数据要先删掉；


先把数据全都选中，在按下delete即可删除，再把原来的数据复制过来，复制完成后，结果如下：




7.再修改一个数据的复位跳转指令即可

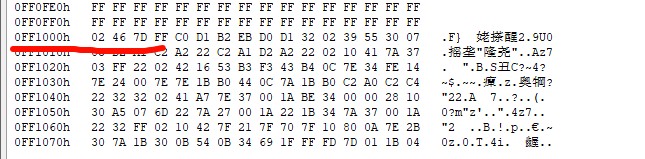

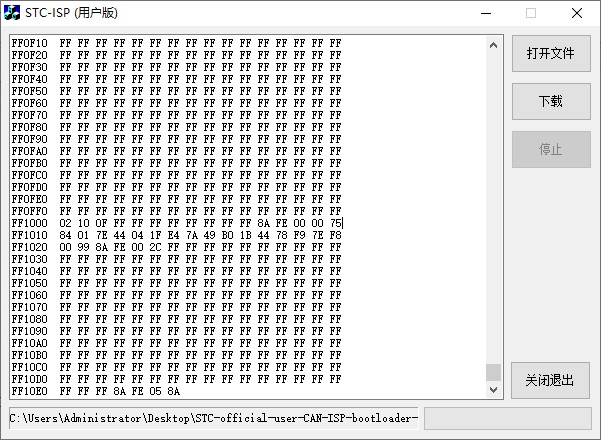

用官方提供的这个CAN升级的上位机软件可以看到这个CAN升级的app代码的跳转指令，这里再0xff1000的地方有02 10 0f的数值，直接把这三个字节的数据抄过来


这样这个文件就改完了，再把它另存为一个.bin文件即可



最后，打开ISP软件，进行如下配置即可一次下载完所有数据了

四***

分享一下学习心得，也分享一下我与冲哥的处理方法不同之处（hex版）{:5_284:}

首先，打开winhex，新建一个文件，设置大小为128KB


为什么要设置成128KB？可以看下面这张图，32G12K128可以分配128K的EEPROM空间，我们全部利用起来！


第二步（可跳过，看最后番外篇），选择【编辑】→【填充文件】（ctrl + L）→填充数值“FF”→点击“确定”

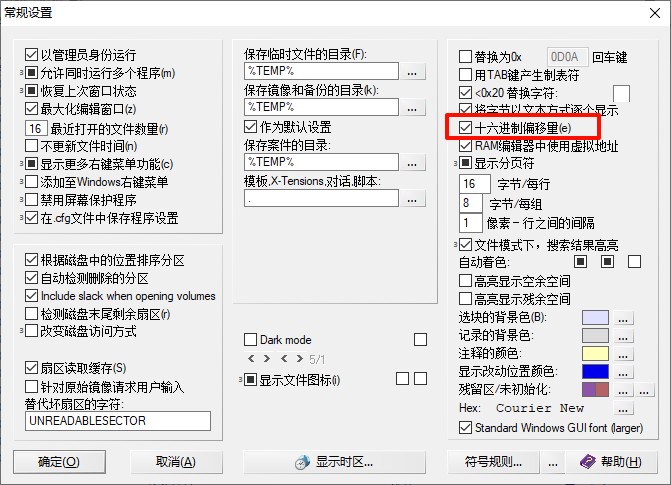

第三步，可以看见数据全部被填充为“FF”了，但是左侧地址偏移不是很“醒目”。我们可以打开【选项】→【常规设置】（F5）→勾选“十六进制偏移量”→点击“确定”

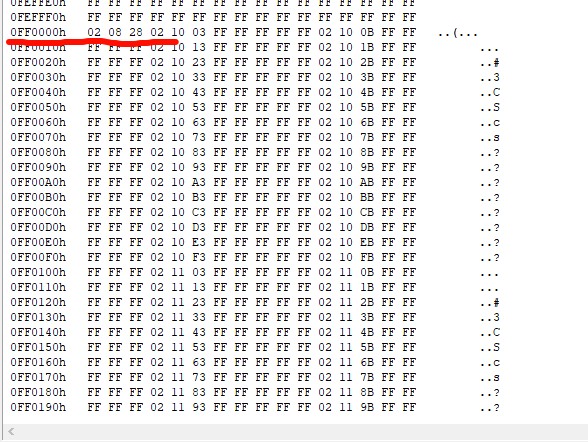

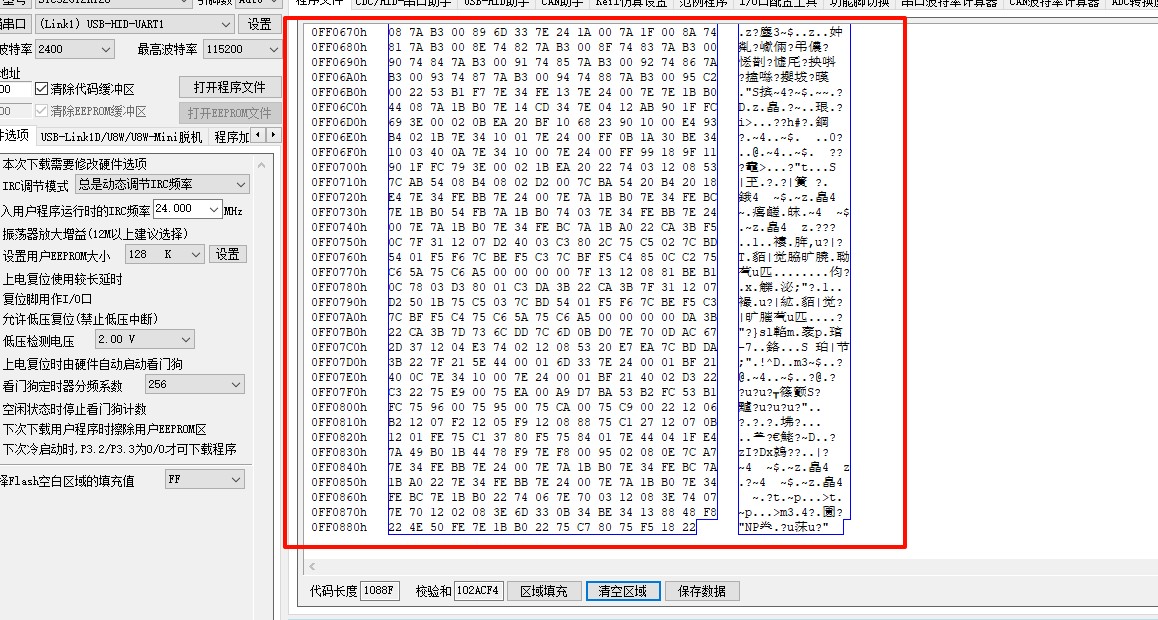

第四步，打开ISP软件，设置EEPROM为128K，打开“stc_can_user_isp.hex”（boot程序），然后找到EF0000h地址，



从这里开始选取，一直到最后，右键复制





第五步，回到winhex，找到地址10000h（对应FF:0000H），在该位置右键“编辑”，找到“写入”，点击“确定”，选择“ASCII HEX”格式，点击“确定”，数据就被成功写入了。到这里就成功一半了










记得核对一下数据，看下开头结尾就差不多就可以了。





第六步，与第四步第五步一样，这次打开用户代码的hex，一直找到有程序数据的地址位置。

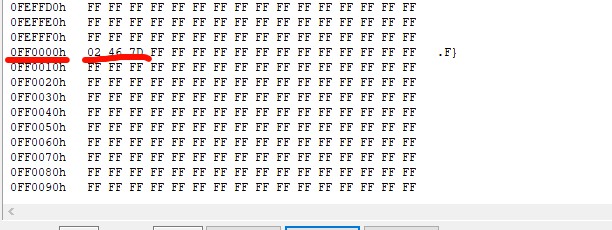

注意在FF0000h处，有几个很重要的参数，把它记下来！


然后。来到FF1000h处，这里就是放用户程序的起始位置，同理，选择全部数据，复制。


接下来，到winhex，找到11000h的地址位置，同理写入数据，抽查核对一下数据，无误。




很重要的一部，不要漏掉！！

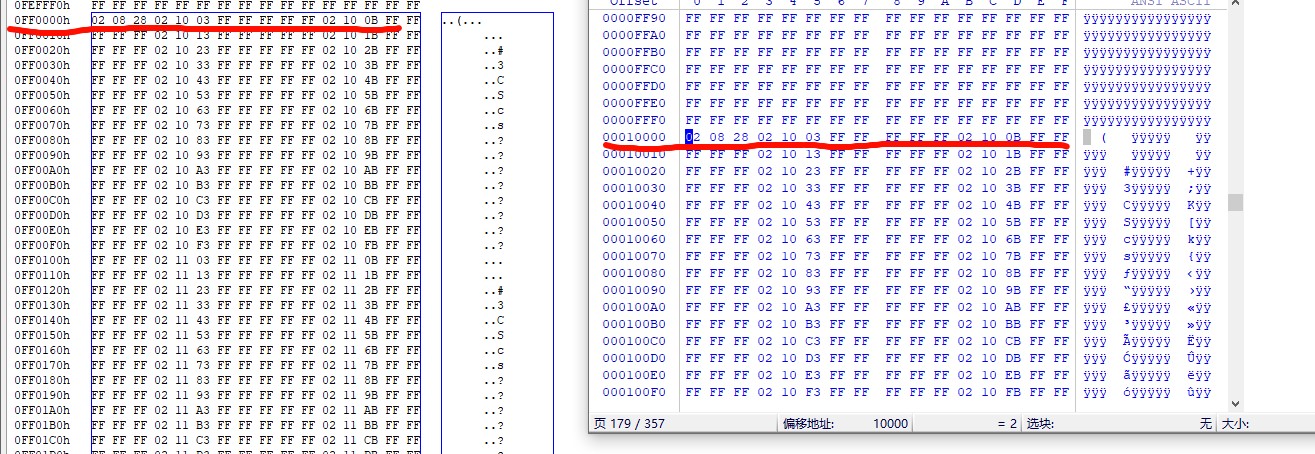

把之前几下的几个数据，填入到用户代码的前面，就像这样。直接点击要写入的地方，光标开始闪烁，用键盘键入即可。

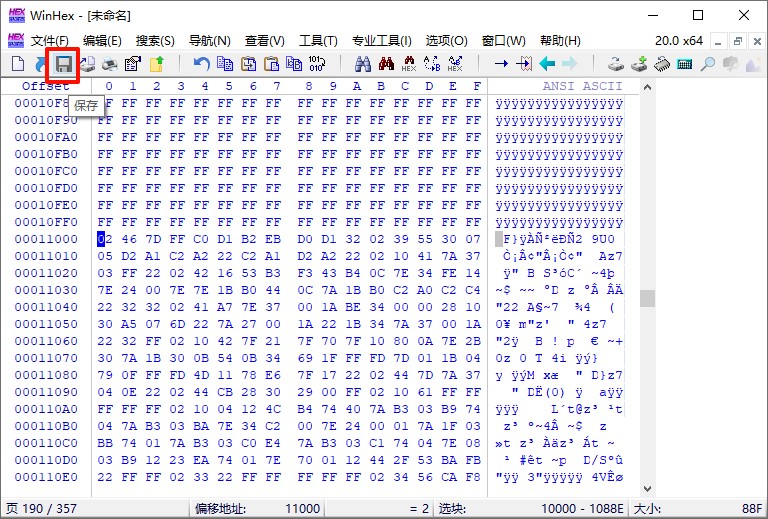

第七步，保存，随意命名为hex（不要用中文），这样就融合完毕啦。

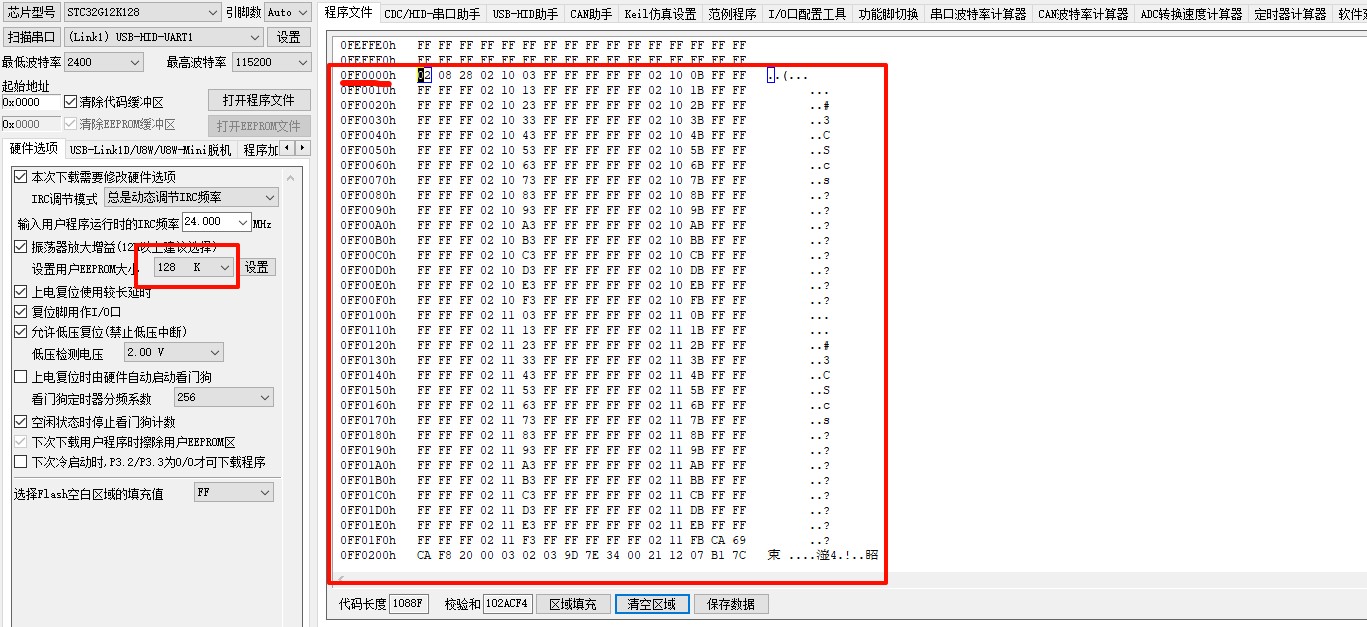

第八部，打开ISP，选择对应时钟频率，设置EEPROM为128K，打开刚才保存的hex文件。检查数据地址无误，就可以下载啦。

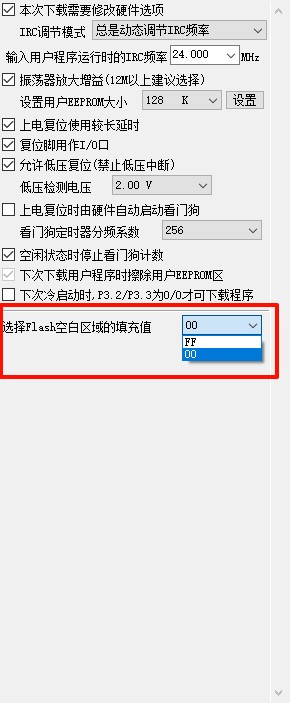

番外，如果你跳过了第二步填充为“FF”,你可以尝试在ISP软件将空白区域填充改为“00”模式。经过测试，这样也可以使用。
