成本40的高速CCD摄像头开源

王***

成本40元的高速CCD摄像头开源

先来看一下效果视频：

因为CCD摄像头输出的是原始模拟信号，并不是数字信号。所以如果使用软排线链接，传输过程中难免会遇到各种干扰导致图像信号质量下降。

所以我的解决方法是将传感器和单片机放在同一块PCB上，让采样的线尽量的短。

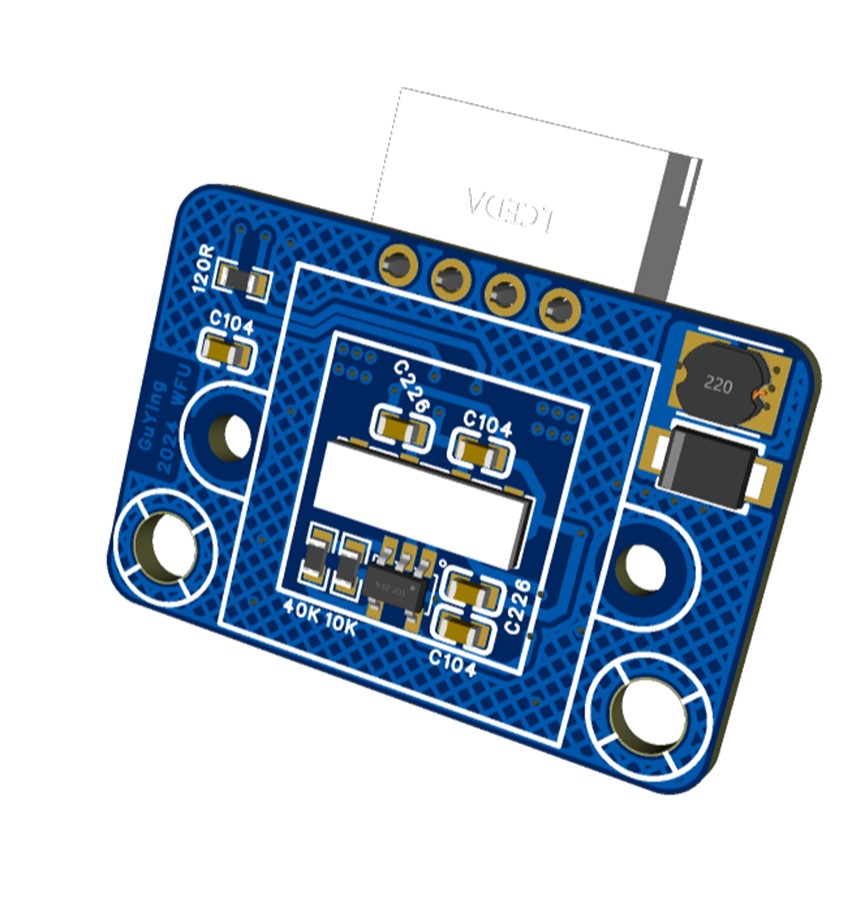

以下开源的是采用了8~40V宽电压输入，CAN总线通讯，传感器与处理芯片一体的CCD摄像头方案。

里面带有一个运放电路，但是经过测试发现运放过后的信号反而不如直接采样来的纯净。所以这里建议不要焊接运放电路部分，使用直接采样（内部通过两个ADC通道分别做了运放输出采样和直接采样）

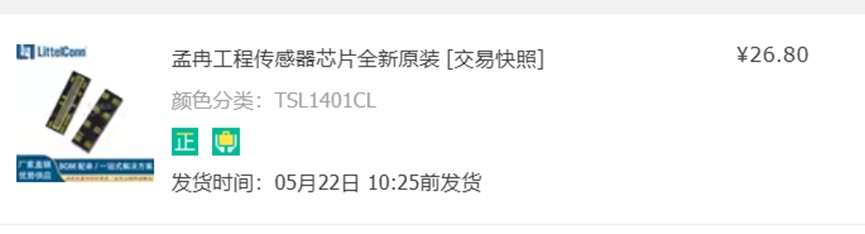

传感器可以买这家的

镜头只要是M12的就行，底座选20mm孔间距的即可。

以下是附带的测试程序包

CCD摄像头开源.zip (378.78 KB, 下载次数: 89)

2024-8-31 14:16 上传

点击文件名下载附件

so***

分辨率采样率怎么样。

王***

so*** 发表于 2024-8-31 19:54
分辨率采样率怎么样。

1*128分辨率，900帧稳定采样，特征明显
