STC32G8K64-42MHz-LQFP48 的 I2S 进展

神***

STC32G8K64-42MHz-LQFP48 的 I2S  进展
1，已可以输出信号
2，44.1K的音频信号，x 256 = 11.2896MHz, CPU 可以工作在
     ===11.2896MHz x 2 = 22.5792MHz
     ===11.2896MHz x 4 = 45.1584MHz
====如下格式还未知
3，44.1K的音频信号，x 384 = 16.9344MHz, CPU 可以工作在
     ===16.9344MHz x 2 = 33.8688MHz

梁***

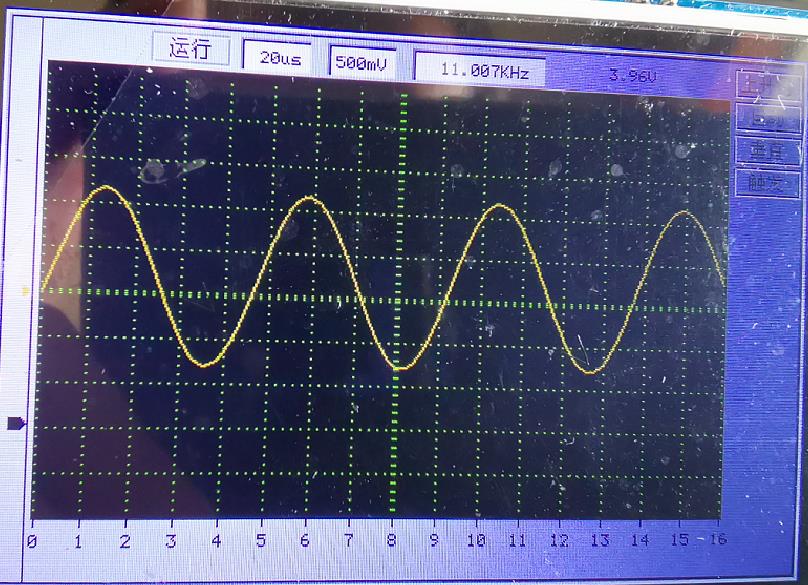

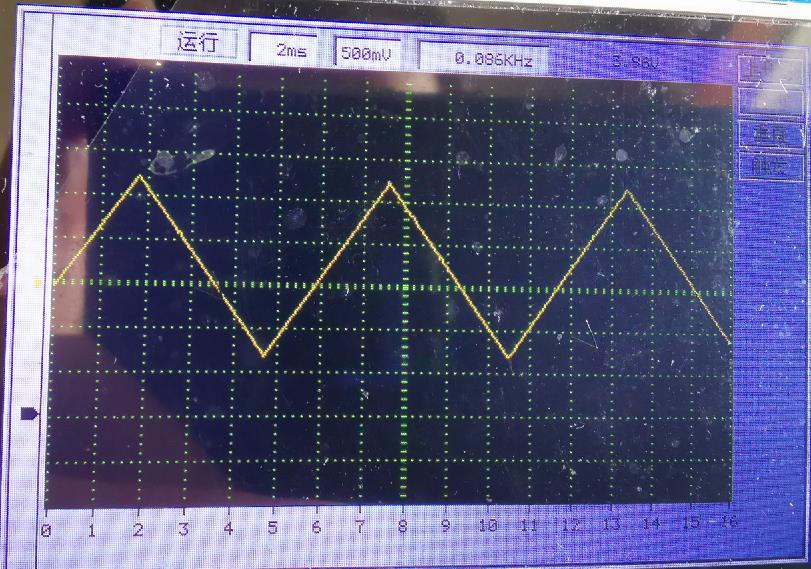

STC32G8K64的I2S接口已测试OK，先提供输出正弦波和三角波的简单测试程序，从此STC步入数字音频播放殿堂。以后的MCU还会支持数字录音。

提供的测试程序，运行于45.1584MHz，44.1KHz立体声采样，256倍采样（256fs）输出，外接立体声DAC，输出CD音质的音频。


I2S测试程序.rar (315 KB, 下载次数: 211)

2023-2-17 15:20 上传

点击文件名下载附件

zx***

屠龙刀上可以测试I2S吗？我看原理图上使用MCU不是STC32G8K64-42MHz-LQFP48,是使用的STC32G12K128-LQFP64。
经查询资料发现，屠龙刀上MCU不具有I2S总线，因此不能进行音频播放试验。

可否申请样片进行测试音频播放功能。

神***

STC32G8K64-42MHz-LQFP48===目前就这个有 I2S

梁***

zx*** 发表于 2023-2-21 10:43
屠龙刀上可以测试I2S吗？我看原理图上使用MCU不是STC32G8K64-42MHz-LQFP48,是使用的STC32G12K128-LQFP64。
...

目前STC32G8K64-42MHz-LQFP48这个I2S：
测试跑45.1584MHz，44.1KHz采样，立体声，256xFs主时钟（256倍采样）。
目前我买来测试的DAC有：
AK4554VT TSSOP16，3.3V，MSB格式（左对齐），CODEC（只用到DAC）这个芯片的底噪非常低，
20多年来我做的播放器经常用到。
CS4344 TSSOP10，3~5V，I2S格式，便宜好用。
CS4334 SOP8，I2S格式，只能5V工作，便宜好用。
CS4341A SOP16,3~5V，兼容各种格式，带音量控制。

下一步再买点TLV320AIC23B来测试，这个是TI的，CODEC，兼容各种格式，线路输入、话筒输入都带音量控制，线路输出，
耳机输出带音量控制，做播放器的话，这个超好。

那些便宜的、不需要主时钟、没有过采样、没有模拟滤波的DAC，比如PT8211、ET8211、TM8211、TDA1311就不建议使用了，
底噪大，输出要加运放做的有源滤波，失真也大。

梁***

对I2S不了解的朋友，可以看看这个文档，我从网上找到的，适合基础介绍。

I2S传输PCM音频数据分析总结.pdf (1.05 MB, 下载次数: 250)

2023-2-23 10:46 上传

点击文件名下载附件

FQ***

有了这论坛，在这直接查到资料，大大提高效率了

神***

必须的，谁让他自己号称：【STC全球32位8051爱好者互助交流社区】

zac***

梁*** 发表于 2023-2-23 10:39
目前就STC32G8K64-42MHz-LQFP48这个有I2S。
测试跑45.1584MHz，44.1KHz采样，立体声，256xFs主时钟（256 ...

请问版主，能否把这些原理图贴上来，最近需要做这个，

梁***

zac*** 发表于 2023-4-28 10:27
请问版主，能否把这些原理图贴上来，最近需要做这个，

简单连接，只需要将MCU的I2S接口的 I2SMCK I2SSCK I2SSD I2SWS连接到I2S接口的立体声DAC上对应引脚即可。你先确定你的DAC芯片，有不明白的问我。
