| 关于SPI外设配置异常问题的技术分析报告
 一、问题现象描述

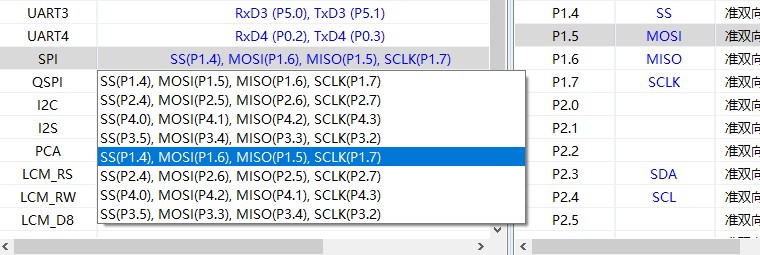

 根据提交的配置界面截图及生成代码分析,存在以下异常现象:
 1. SPI配置界面中第一项参数(疑似时钟极性或工作模式)无法进行有效设置

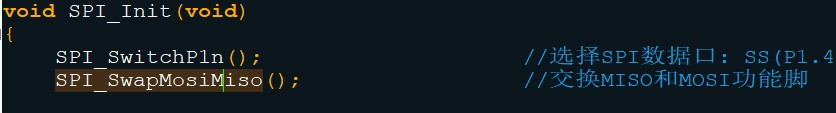

 2. 自动生成的驱动代码中出现MOSI与MISO信号线交换现象
 3. 用户确认物理端口配置与实际硬件连接一致

 二、可能成因分析
 (一)硬件约束导致的配置限制
 1. 芯片架构限制:某些国产芯片的SPI外设存在硬件级信号线绑定机制
 检查芯片参考手册的"Alternate Function Mapping"章节
 确认是否存在强制绑定的GPIO组合(如SPI1SCK必须使用PA5引脚)
 2. 复用功能冲突:当启用DMA或其他外设时可能占用配置选项
 验证DMA通道配置是否与SPI参数存在耦合关系
 检查NVIC中断优先级设置是否产生隐性冲突

 (二)软件配置异常
 1. 主从模式配置错误:主设备与从设备的信号线定义存在本质差异
 主设备MOSI对应从设备MOSI
 主设备MISO对应从设备MISO
 验证工作模式是否与硬件角色匹配
 2. 数据方向设置矛盾:
 全双工模式要求独立的数据线
 半双工模式可能启用信号线复用
 检查SPIInitStruct.Direction参数设置值
 3. 时钟配置异常:
 确认SPI时钟分频系数是否超出从设备支持范围
 验证时钟极性(CPOL)与相位(CPHA)组合是否符合通信协议要求

 三、信号线交换现象专项分析
 (一)生成代码异常的可能性
 1. 工具链配置模板错误
 检查CubeMX等效工具的版本兼容性
 验证设备支持包是否完整更新
 2. 引脚重映射功能误启用
 查找AFIOMAPR寄存器的配置情况
 确认是否意外启用SWAPMOSIMISO特性位

 (二)硬件设计校验要点
 1. PCB布线验证:
 使用万用表导通测试确认物理连接
 检查原理图网络标签是否标注正确
 2. 信号完整性分析:
 测量信号线是否存在异常交叉
 验证上拉/下拉电阻配置是否合理

 四、系统化排查方案
 (一)配置验证流程
 1. 寄存器级配置检查:
 对比SPICR1/CR2寄存器实际值与被设置值
 验证GPIOMODER寄存器模式设置
 2. 时钟树分析:
 确认APB总线时钟频率与分频系数的乘积关系
 检查PLL配置是否达到目标频率

 (二)信号测试方案
 1. 基础信号测试:
 使用示波器捕获SCK信号验证时钟输出
 测量CS信号的有效电平持续时间
 2. 数据线验证:
 发送特定测试模式(如0xAA)
 同时捕获MOSI/MISO信号波形

 五、解决方案建议
 1. 强制引脚配置方案:

 2. 底层驱动修正方法:复制代码c   // 手动重映射示例   GPIOPinAFConfig(GPIOA, GPIOPinSource5, GPIOAFSPI1);   GPIOPinAFConfig(GPIOA, GPIOPinSource6, GPIOAFSPI1);   GPIOPinAFConfig(GPIOA, GPIOPinSource7, GPIOAFSPI1);

 3. 工作模式调整建议:复制代码c   // 在初始化后添加引脚校正   SPICmd(SPI1, DISABLE);   SPISWAPPinCmd(SPI1, ENABLE); // 部分国产芯片专用API   SPICmd(SPI1, ENABLE);
 尝试切换SPI模式至Mode3
 测试降低通信速率至1Mbps以下
 验证DMA传输与非DMA模式下的行为差异

 六、预防性设计建议
 1. 硬件设计规范:
 保留测试点:在MOSI/MISO线路上预留测量焊盘
 添加配置跳线:设计可选焊盘用于信号线交叉
 2. 软件容错机制:

 3. 开发环境管理:复制代码c   // 增加配置校验函数   void SPIConfigVerify(SPITypeDef SPIx)   {       assertparam(ISSPIDIRECTIONMODE(SPIx->CR1 & SPIDirectionRx));       assertparam(ISSPIBAUDRATEPRESCALER(SPIx->CR1 & SPIBaudRatePrescaler256));   }
 建立配置模板库保存已验证参数组合
 使用版本控制工具管理设备支持包更新

 本问题需结合具体芯片型号的勘误手册进行深入分析,建议提供完整的初始化代码段及芯片型号信息以便进一步诊断。在未确认硬件设计正确性前,不建议强制修改寄存器值,以免造成设备损坏。

 [本文内容由国芯人工智能辅助生成,仅供参考]
 |
