STC32G12K128-LQFP64实验V2.0[复刻版] —— 彩虹星云

按照官方提供的电路原理图进行复刻，元器件摆放位置参考实验箱，按照个人思路进行设计的。
如有不足欢迎指正！如有建议，欢迎提出！



个人修改：

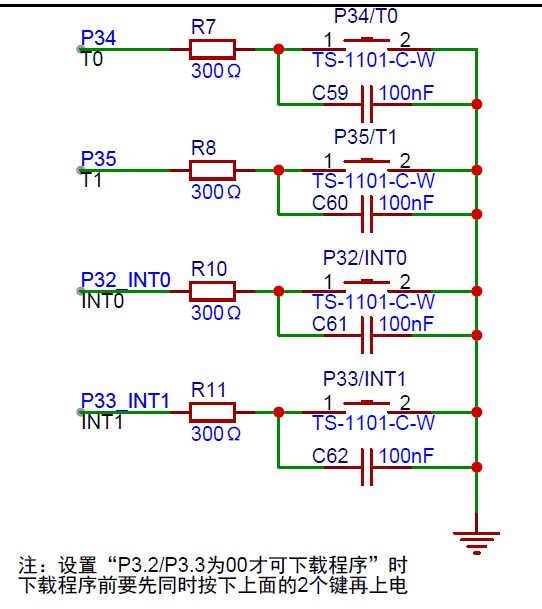

1、独立按键增加 硬件消抖，软件无需等待消抖，运行速度更快，更稳定。

2、修改可能出错的原理图部分


献上嘉立创设计的原理图：（欢迎指正，提建议！）

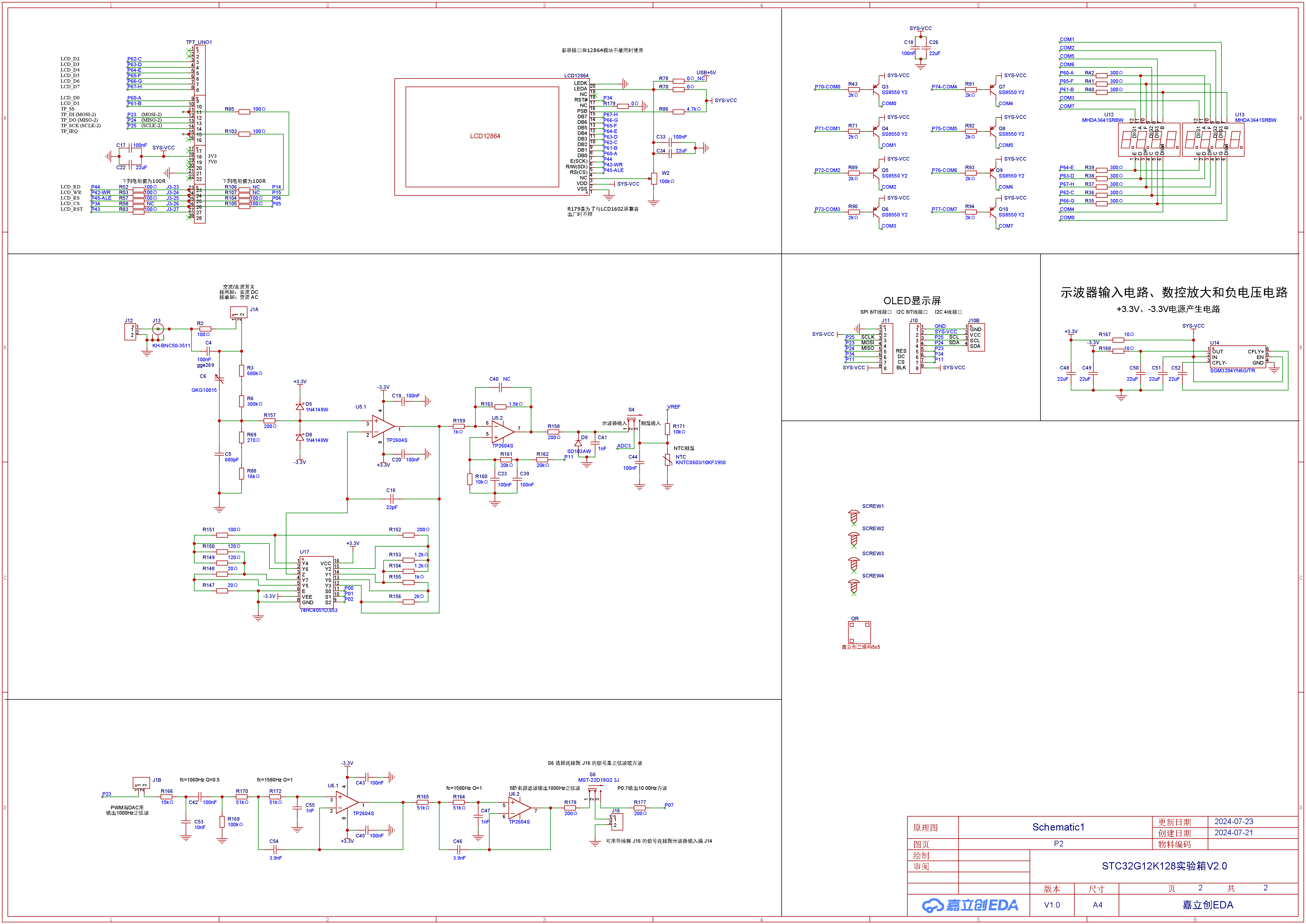

电路原理图

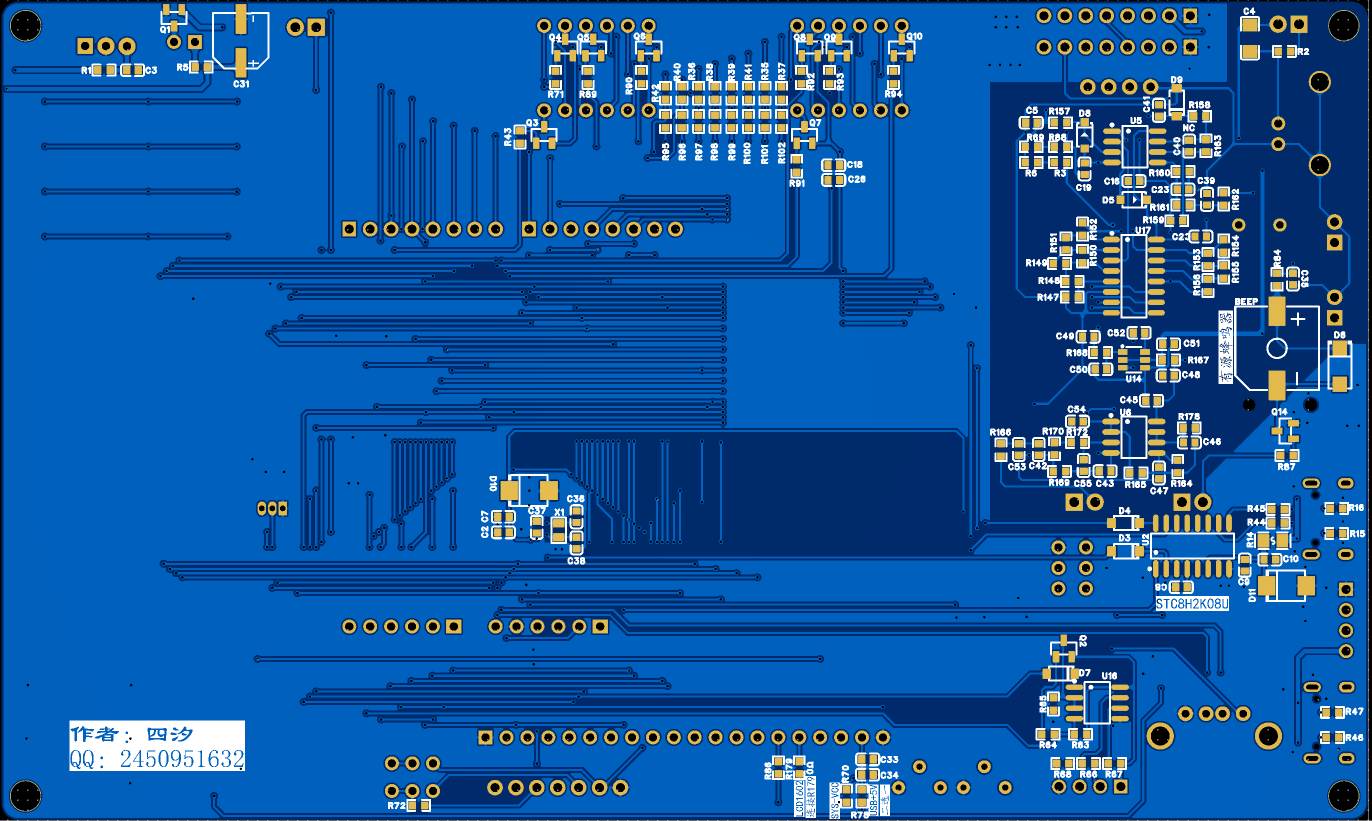

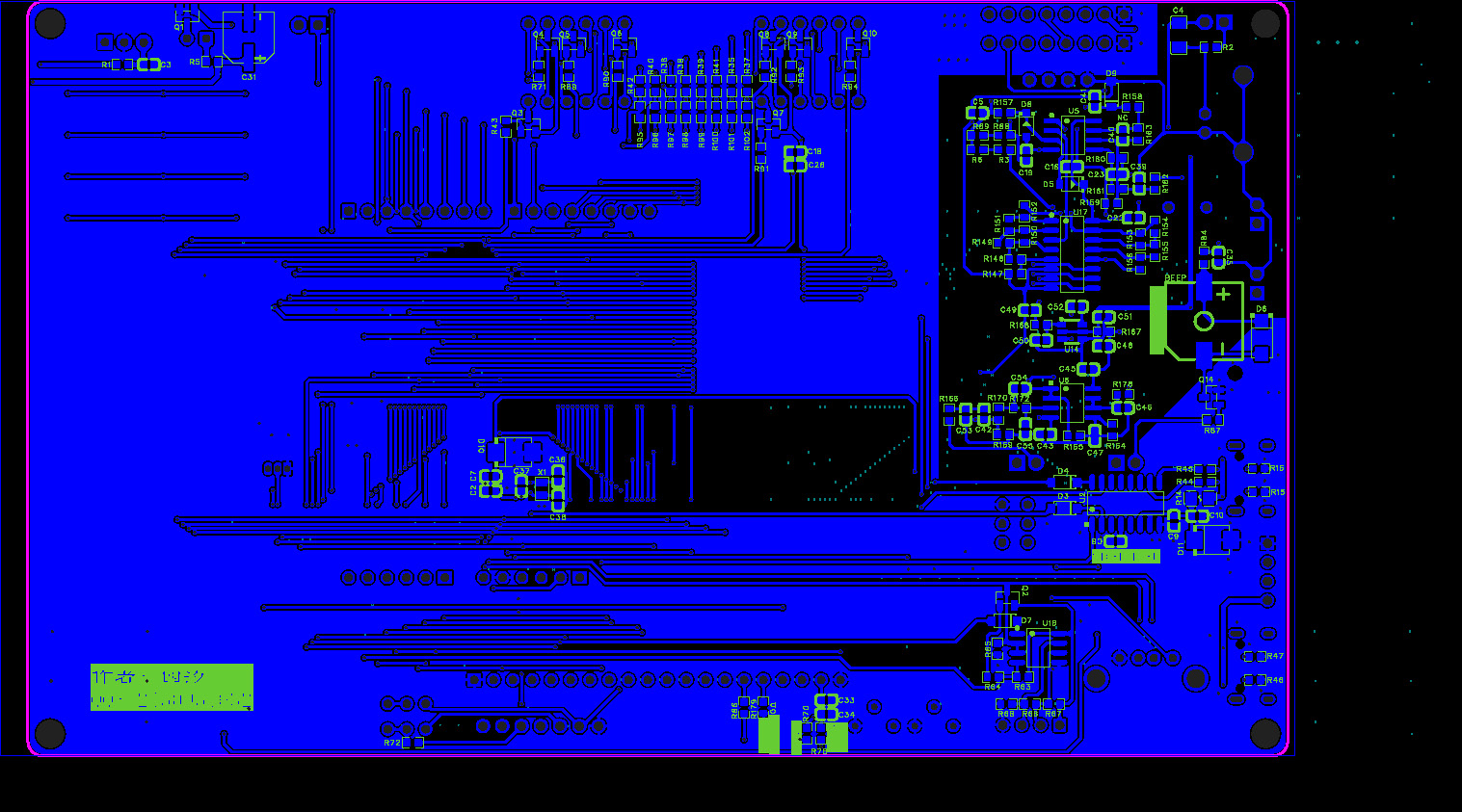

PCB原理图

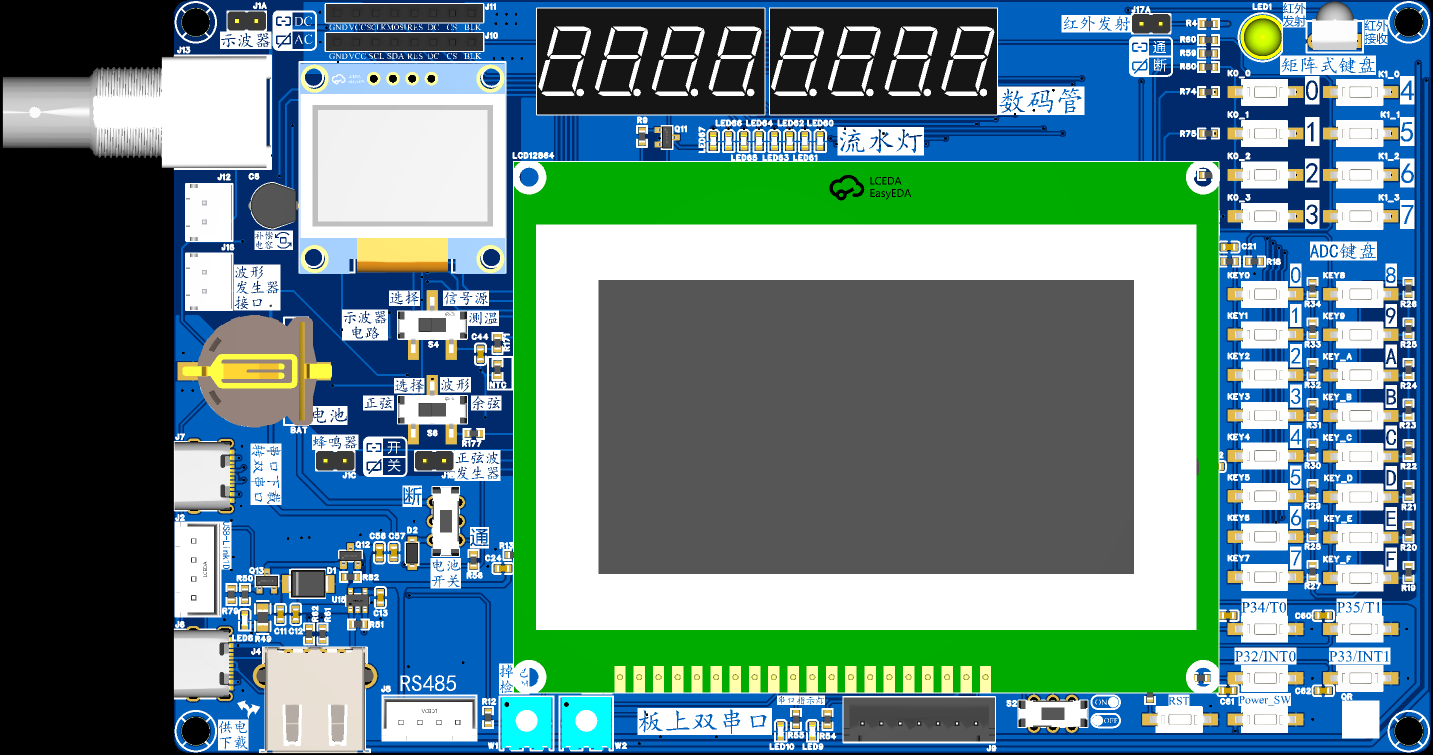

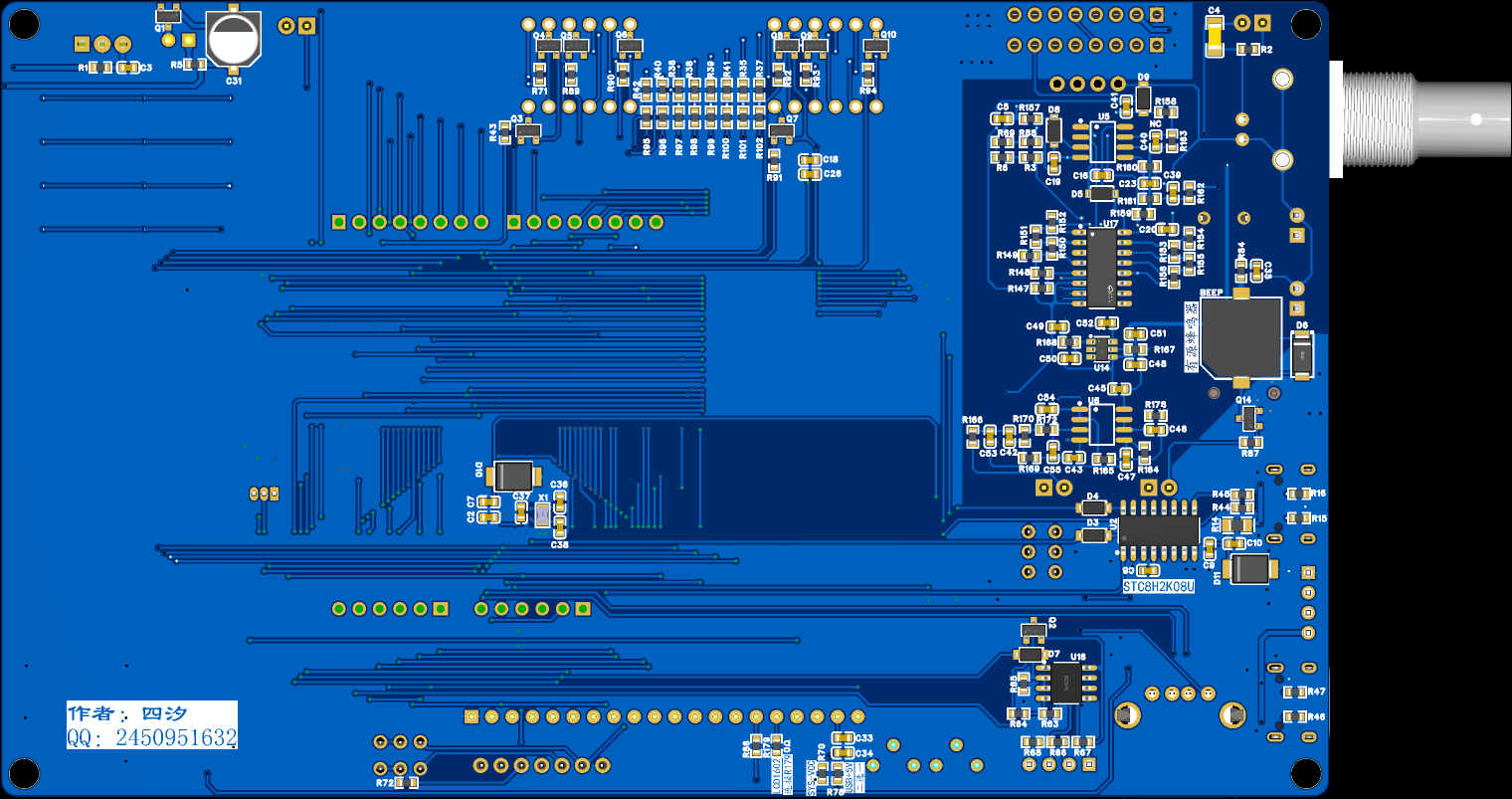

2D渲染图

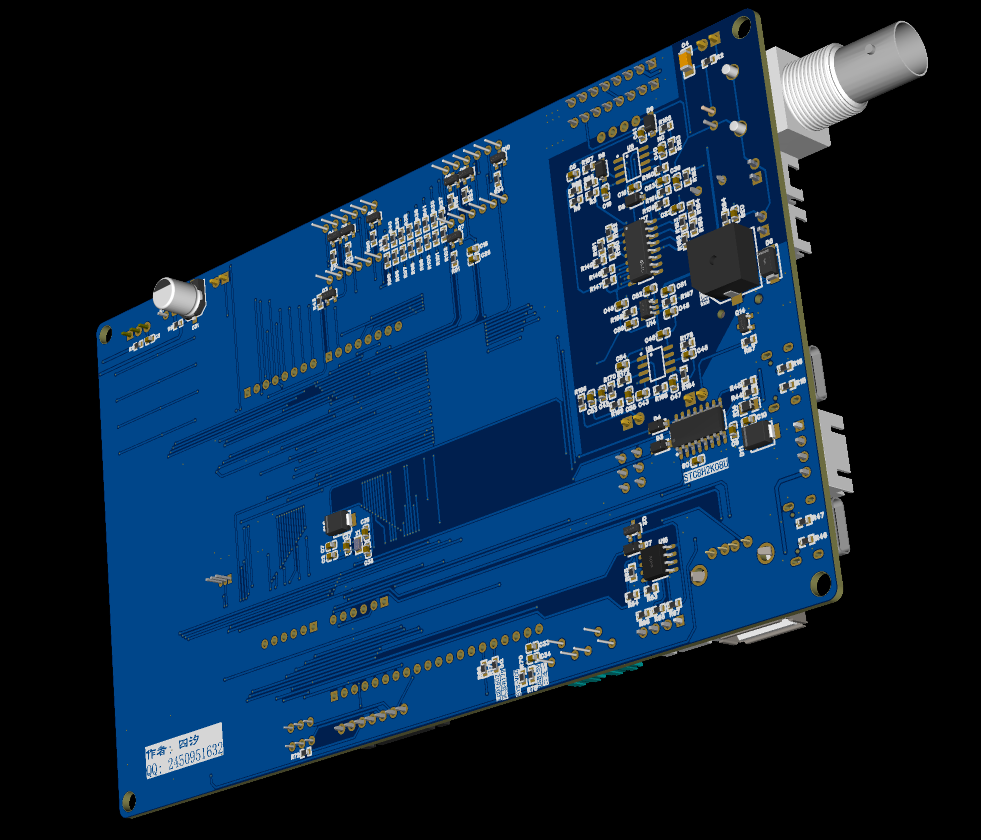

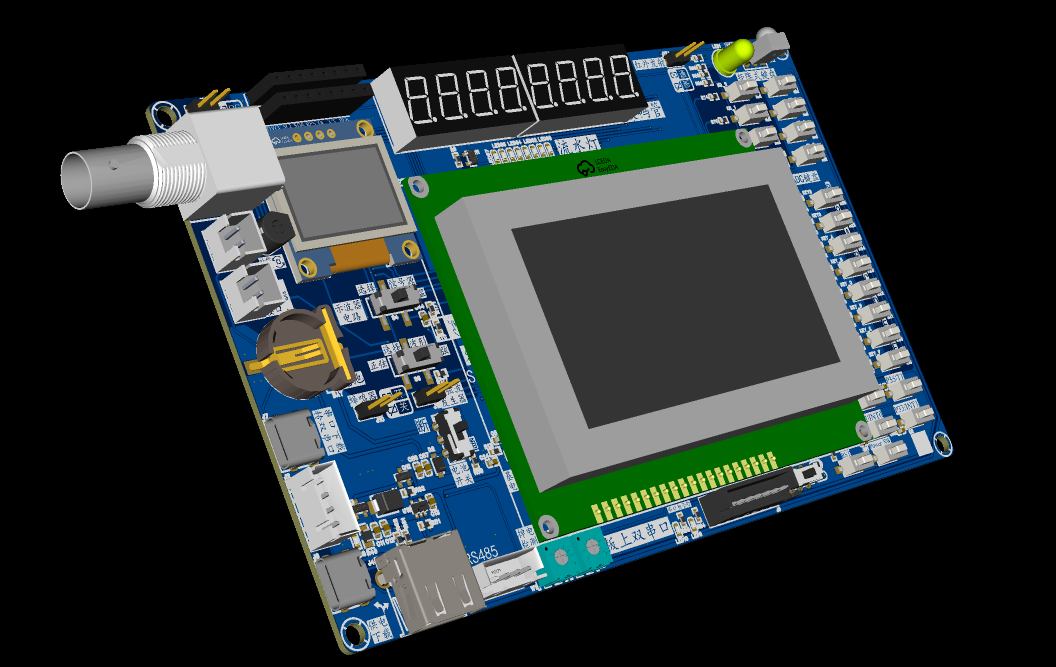

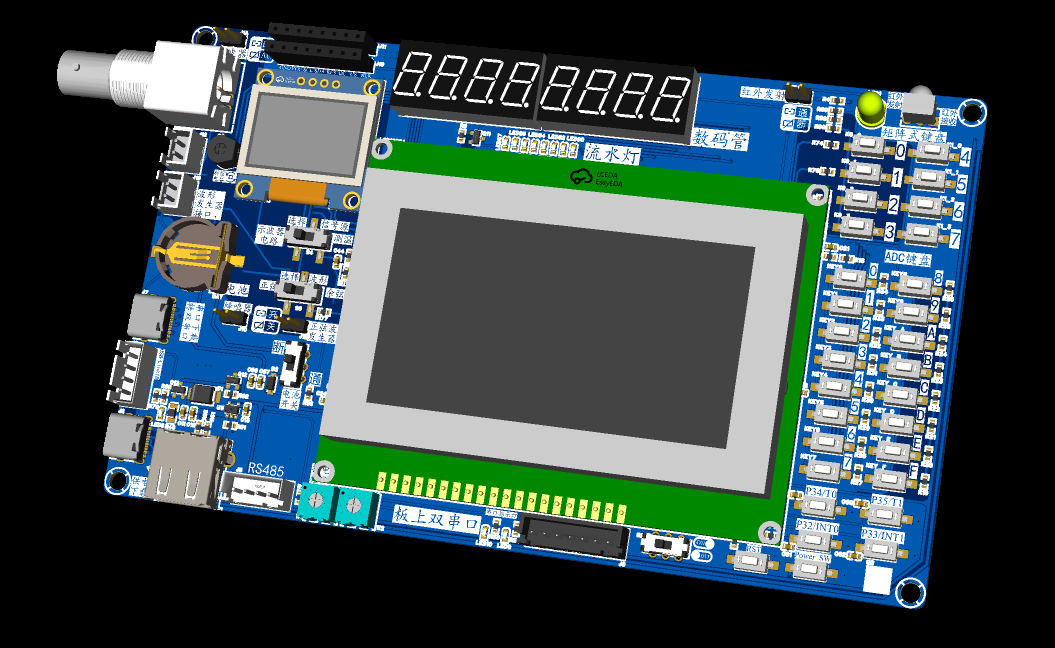

3D渲染图


SCH_Schematic1_2024-07-23.pdf (2.18 MB, 下载次数: 47)

PCB_PCB1_2024-07-23.pdf (6.65 MB, 下载次数: 43)
