51单片机(STC8H8K64U/STC8051U34K64)_RA8889驱动TFT彩屏_软件模拟I2C通信（源码v1.3)

bw***

本篇介绍单片机使用软件模拟I2C方式控制RA8889驱动彩屏。
提供STC8H8K64U和STC8051U34K64的参考代码。

【硬件部份】STC8H8K64U/STC8051U34K64 + RA8889开发板 + 7寸TFT 800x480


文章导引：

（1）STC8H8K64U搭配RA8889如何控制TFT彩屏（附SPI4源码--软件模拟方式）
（2）51单片机(STC8H8K64U/STC8051U34K64)_RA8889驱动TFT彩屏_软件模拟I2C通信（源码v1.3)
（3）51单片机(STC8H8K64U/STC8051U34K64)_RA8889_8080参考代码（v1.3)
（4）51单片机(STC8H8K64U/STC8051U34K64)_RA8889驱动大屏_硬件SPI4_参考代码（v1.3)
（5）51单片机(STC8H8K64U/STC8051U34K64)_RA8889驱动TFT彩屏_硬件I2C通信_参考代码（v1.3)

单片机实际不限，这里采用的STC最新、主推的型号，比如STC8H8K64U、STC8051U34K64进行实验测试，您可以换用不同型号。目前测试这两个系列，显示速度均相当不错，软件设计也是极为简单。各篇文章下方均提供源码供参考下载。

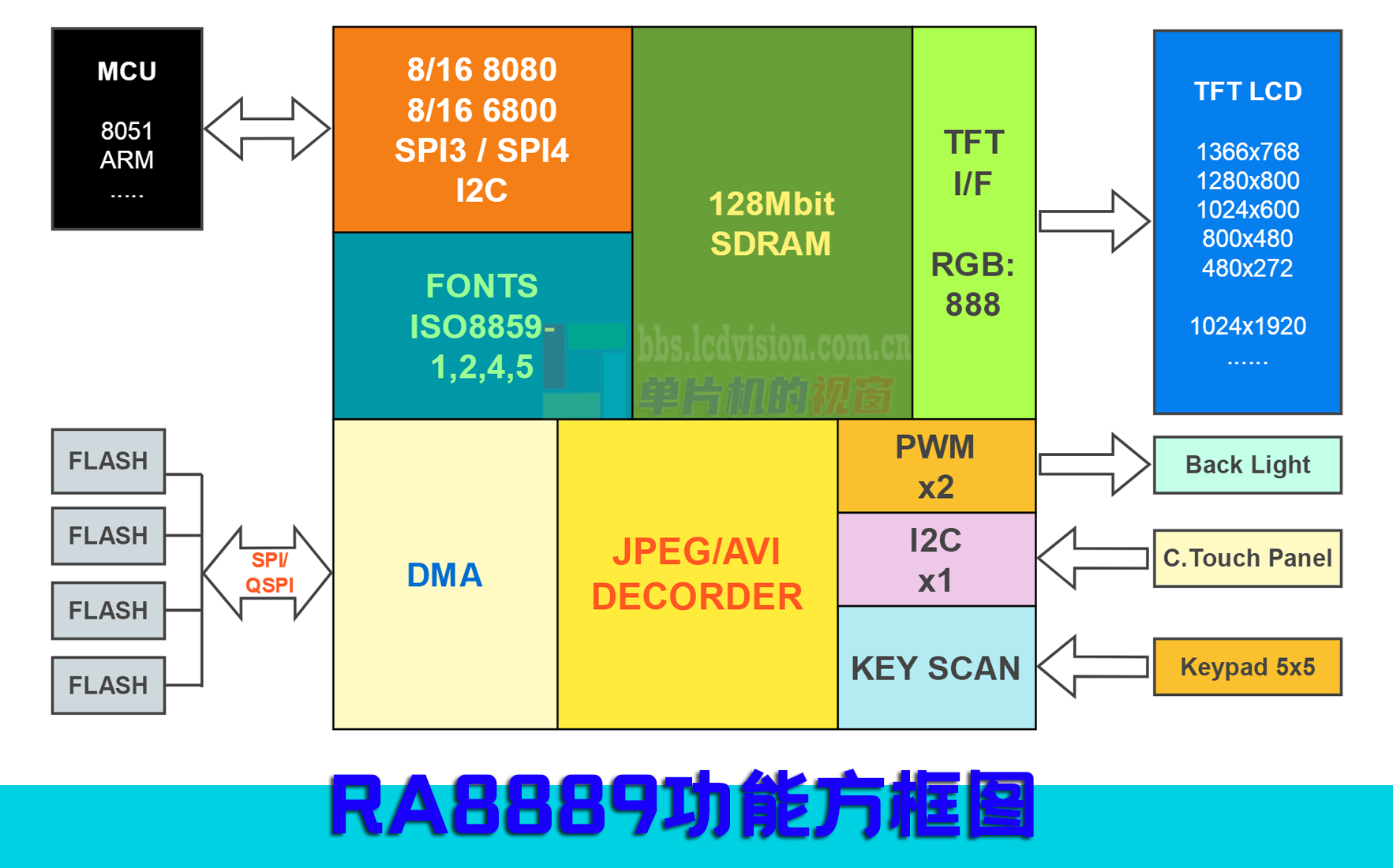

RA8889是一款瑞佑科技推出的高性能液晶控制芯片，单片机下指令即可，可以驱动最高1366x768等液晶屏，其内建JEPG解码引擎，图形驱动引擎，因此显示速度相当不错，是单片机扩展彩屏UI的好搭档。也有低阶的型号比如RA8871M,RA8873M等，可根据实际需求选择。RA8889功能方框图：


硬件连接方式参考该贴：
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=9737


软件部份主要变更了I2C通信函数，其它不变：
不同之处在于这两份文件，替换即可：RA8889_MCU_IF.c和RA8889_MCU_IF.h


源码下载（软件模拟I2C）：
STC8H_RA8889_I2C_v1.3.7z (13.75 MB, 下载次数: 165)

2024-7-22 10:34 上传

点击文件名下载附件

STC8051U_RA8889_I2C_v1.3.7z (14.57 MB, 下载次数: 131)

2024-7-22 10:33 上传

点击文件名下载附件

神***

STC32G12K128, DMA-SPI, DMA-I2C
STC32G12K128, DMA-SPI, DMA-I2C
STC8H8K64U,    DMA-SPI, 无DMA-I2C

所以 SPI 讲比较好

so***

屏幕感觉有的大

bw***

so*** 发表于 2024-7-6 18:14
屏幕感觉有的大

演示用的是800x480，这颗1366x768也能

magic***

请问ra8889多钱一片？好像挺贵

bw***

magic*** 发表于 2024-7-9 19:29
请问ra8889多钱一片？好像挺贵

RA8889是高性能的一款，还有低阶的可以选择的，比如RA8871M,RA8873M等等

bw***

神*** 发表于 2024-7-10 12:58
STC32G12K128, DMA-SPI, DMA-I2C
STC32G12K128, DMA-SPI, DMA-I2C
STC8H8K64U,    DMA-SPI, 无DMA-I2C

我提供的2份源码，SPI-4和I2C均采用的IO口软件模拟通信，不是使用硬件的，故不受硬件限制。根据实际需求场合选择喽

神***

bw*** 发表于 2024-7-10 15:05
我提供的2份源码，SPI-4和I2C均采用的IO口软件模拟通信，不是使用硬件的，故不受硬件限制。根据实际需求 ...

STC主要出货是
STC32G
STC8H
新品是兼容 STC89C52RC/STC12C5A60S2的 STC8051U

现在主流是硬件 SPI/I2C, 主流是 DMA-SPI, DMA-I2C ,
帮加上用硬件 DMA-SPI，反应主流

zhangs***

这个显示屏感觉有点大亚

bw***

zhangs*** 发表于 2024-7-11 16:51
这个显示屏感觉有点大亚

单片机直接使用SPI去推的一般是低分辨率，而使用专用的液晶控制芯片是可以推更高的分辨率。该范例使用的是7寸800x480，也可以推1024x600，1366x768等等。。。
