89C52RC芯片无法烧写程序，大佬帮忙看看。

qq1120*** · 发表于 2023-2-7 14:29:48

萌新，第一次尝试自己打板实验，使用的芯片型号为STC-89C52RC-40I-LQFP44，外围电路如图：

感谢深圳嘉立创公司的免费打样服务，板子收到了之后焊接上元器件，一切准备OK后发现程序不能烧写，RXD=P3.0 TXD=P3.1
麻烦大家帮我看看是哪里的原因？谢谢

神*** · 发表于 2025-2-28 01:13:03

梁*** · 发表于 2023-2-7 15:14:36

使用什么烧写工作？电路贴一下。

gj*** · 发表于 2023-2-7 15:16:47

梁*** 发表于 2023-2-7 15:14
使用什么烧写工作？电路贴一下。

可以尝试下载一个最新的ISP下载软件试试

qq1120*** · 发表于 2023-2-7 15:58:53

梁*** 发表于 2023-2-7 15:14
使用什么烧写工作？电路贴一下。

使用的USB-TTL模块烧写的

qq1120*** · 发表于 2023-2-7 15:59:36

gj*** 发表于 2023-2-7 15:16
可以尝试下载一个最新的ISP下载软件试试

新版的和老版的软件都尝试了，不行，读取芯片型号也读不出

qq1120*** · 发表于 2023-2-7 16:01:54

本帖最后由 qq1120468594 于 2023-2-7 16:03 编辑

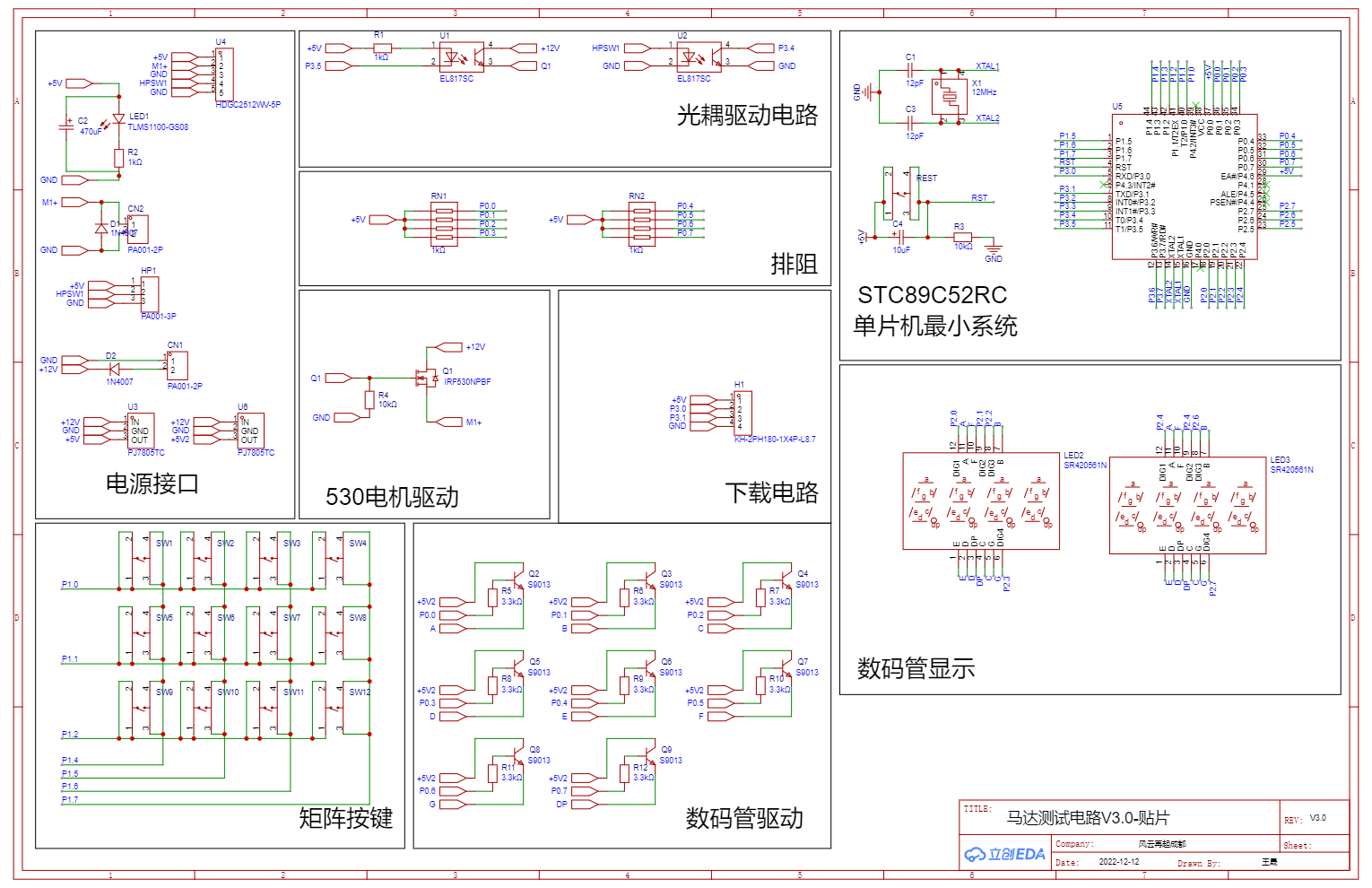

附完整原理图

梁*** · 发表于 2023-2-7 16:22:10

给板子通电，检查P1口是否有高低电平变化（流水灯）。
如果P1口没有流水灯，则MCU根本没工作，检查晶振、电源、复位脚是否接对了。
如果P1口有流水灯，则MCU已经正常，检查通信口是否接对了。

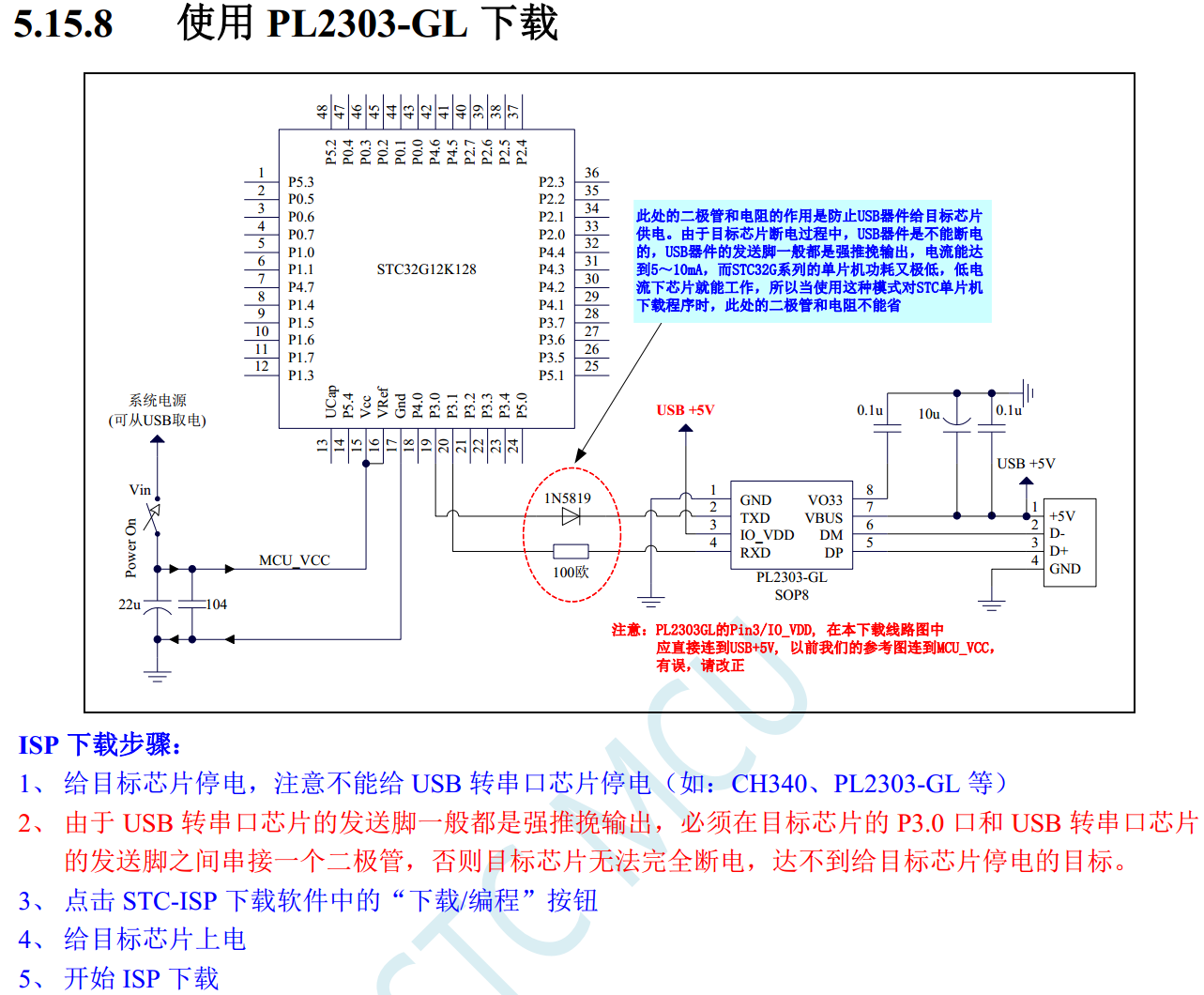

如果使用网购的USB-TTL模块，则要在连接P3.0的脚串联一个肖特基二极管
参考下图

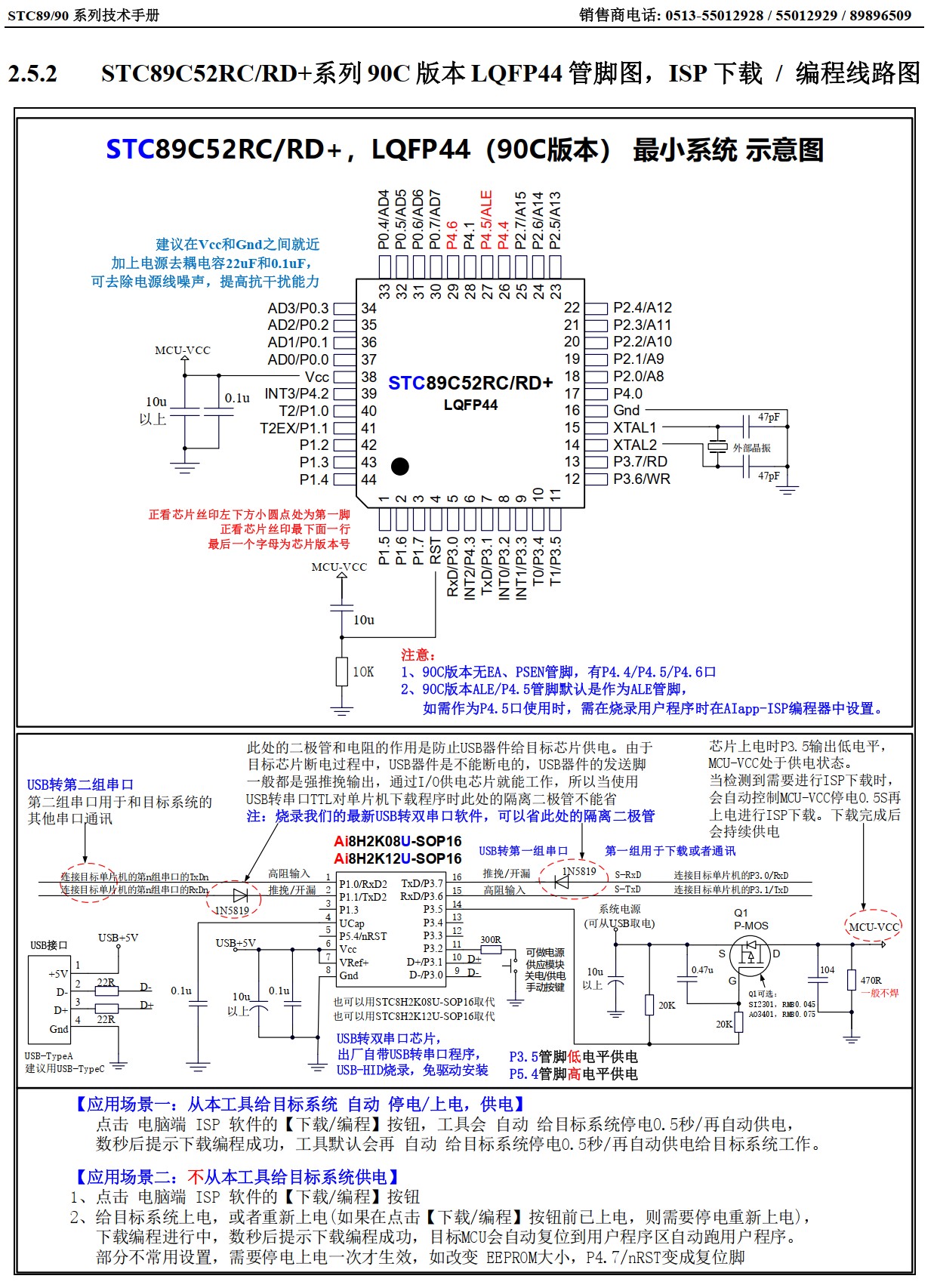

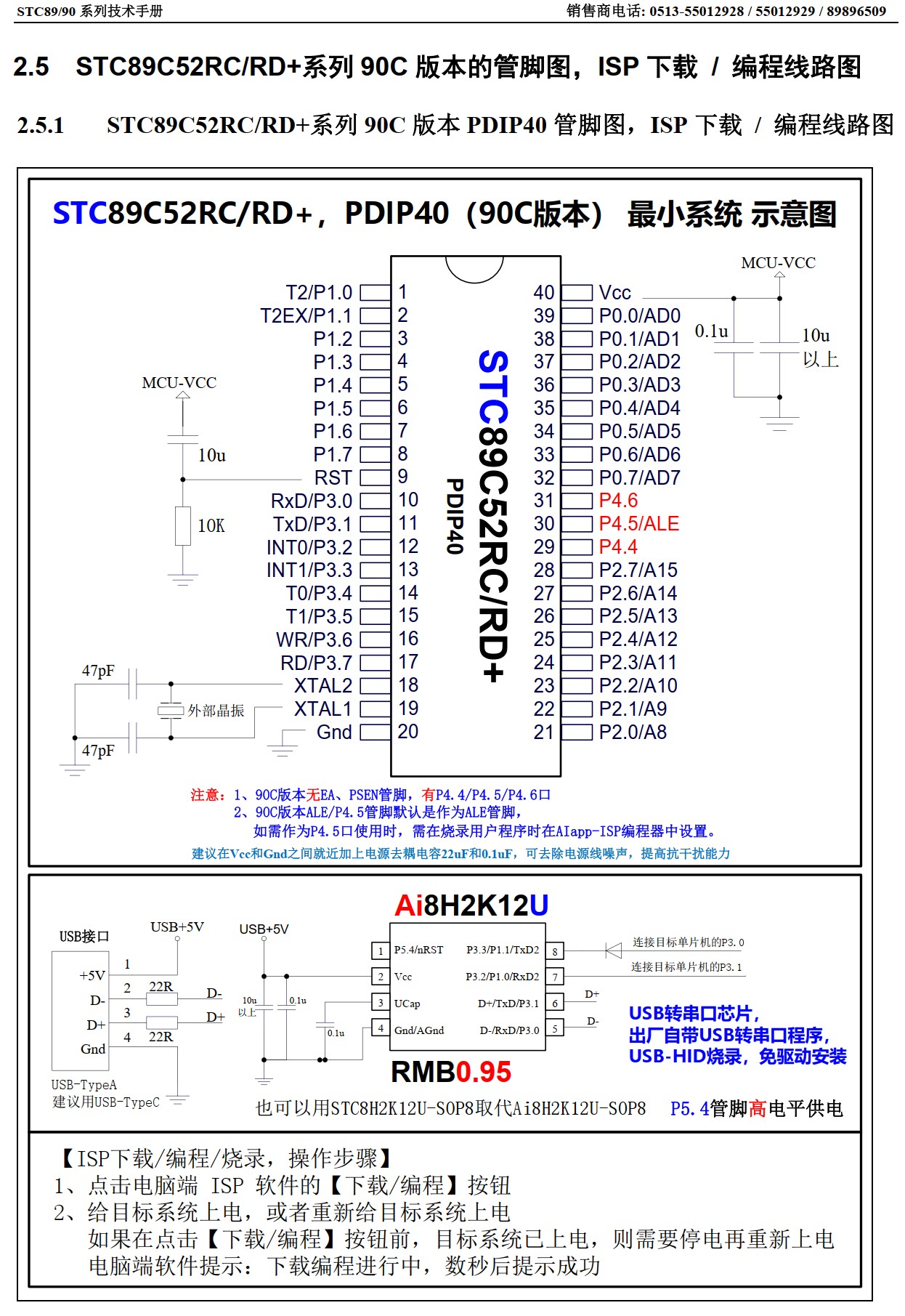

STC89C52RC的外部晶振，外部复位要有

qq1120*** · 发表于 2023-2-7 16:44:52

梁*** 发表于 2023-2-7 16:22
给板子通电，检查P1口是否有高低电平变化（流水灯）。
如果P1口没有流水灯，则MCU根本没工作，检查晶振、电 ...

我刚用万用表测试了一下，有一个5V高电平，没看到跳动，那就是我的MCU没有启动，会不会是晶振处的电容值选小了呢？我选用的是12Mhz晶振12Pf电容

梁*** · 发表于 2023-2-7 17:09:31

qq1120*** 发表于 2023-2-7 16:44
我刚用万用表测试了一下，有一个5V高电平，没看到跳动，那就是我的MCU没有启动，会不会是晶振处的电容值 ...

复位脚是低电平吗？
12M晶振匹配电容一般是22~33pF。
STC新出厂的89系列MCU，只要电压正常、复位脚为低电平，晶振和匹配电容接好，就会再P1.0~P1.7看到流水灯（IO拉低大约0.2秒），数字万用表不容易看出来的，接个发光二极管或用示波器观察。

神*** · 发表于 2023-2-7 17:11:01

用示波器才能测量 12MHz 时钟, 大概率你 USB转串口模块只是转串口，无隔离二级管，
必须要有隔离二级管和电源开关才能算简易烧录器
