测试 STC8H4K64TL驱动2串3.6V数码管

chw***

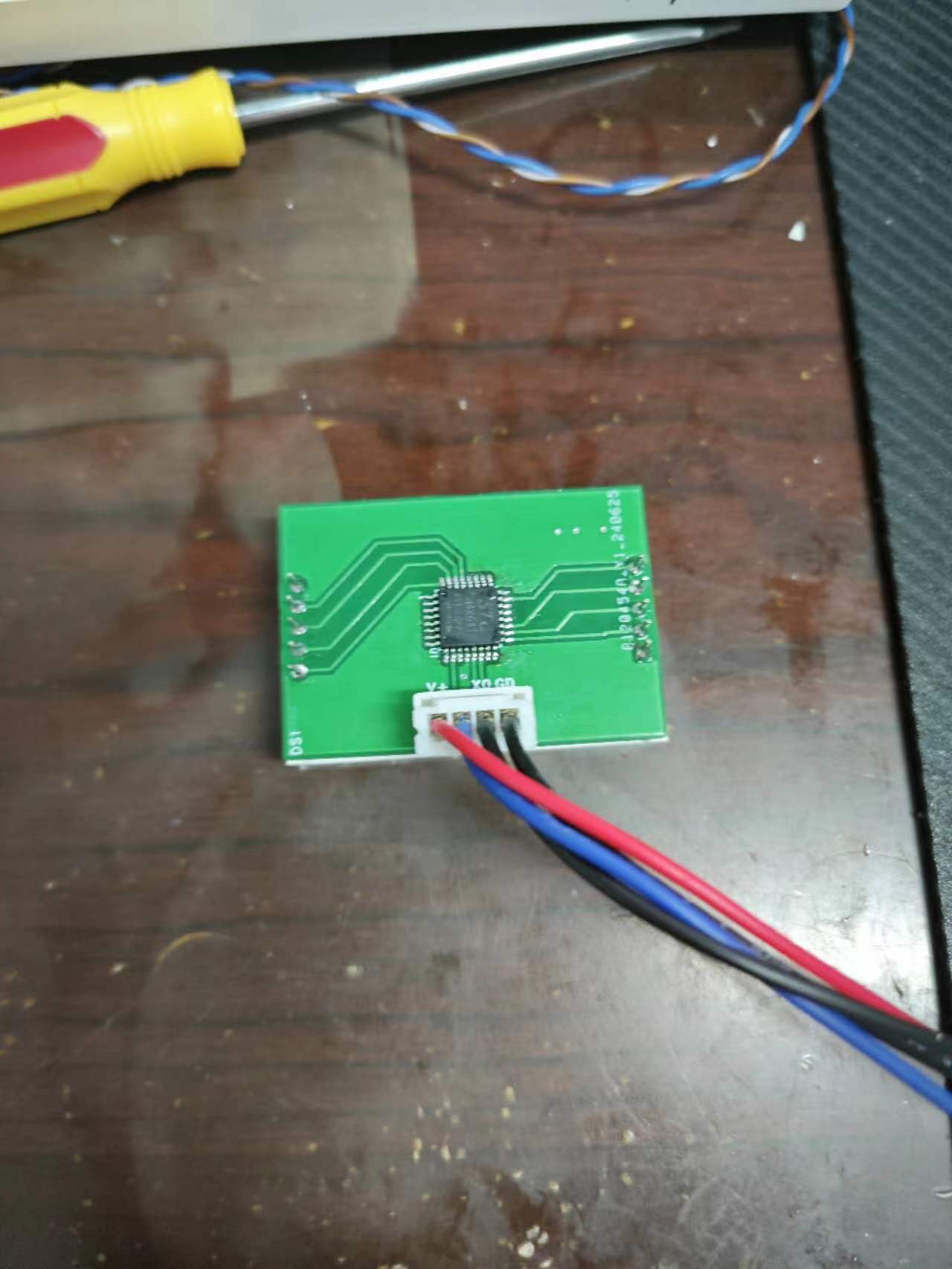

极致精简电路STC8H4K64TL驱动单个1.5寸2串3.6V共阳数码管.供电电压5V
PCB原理图如下:

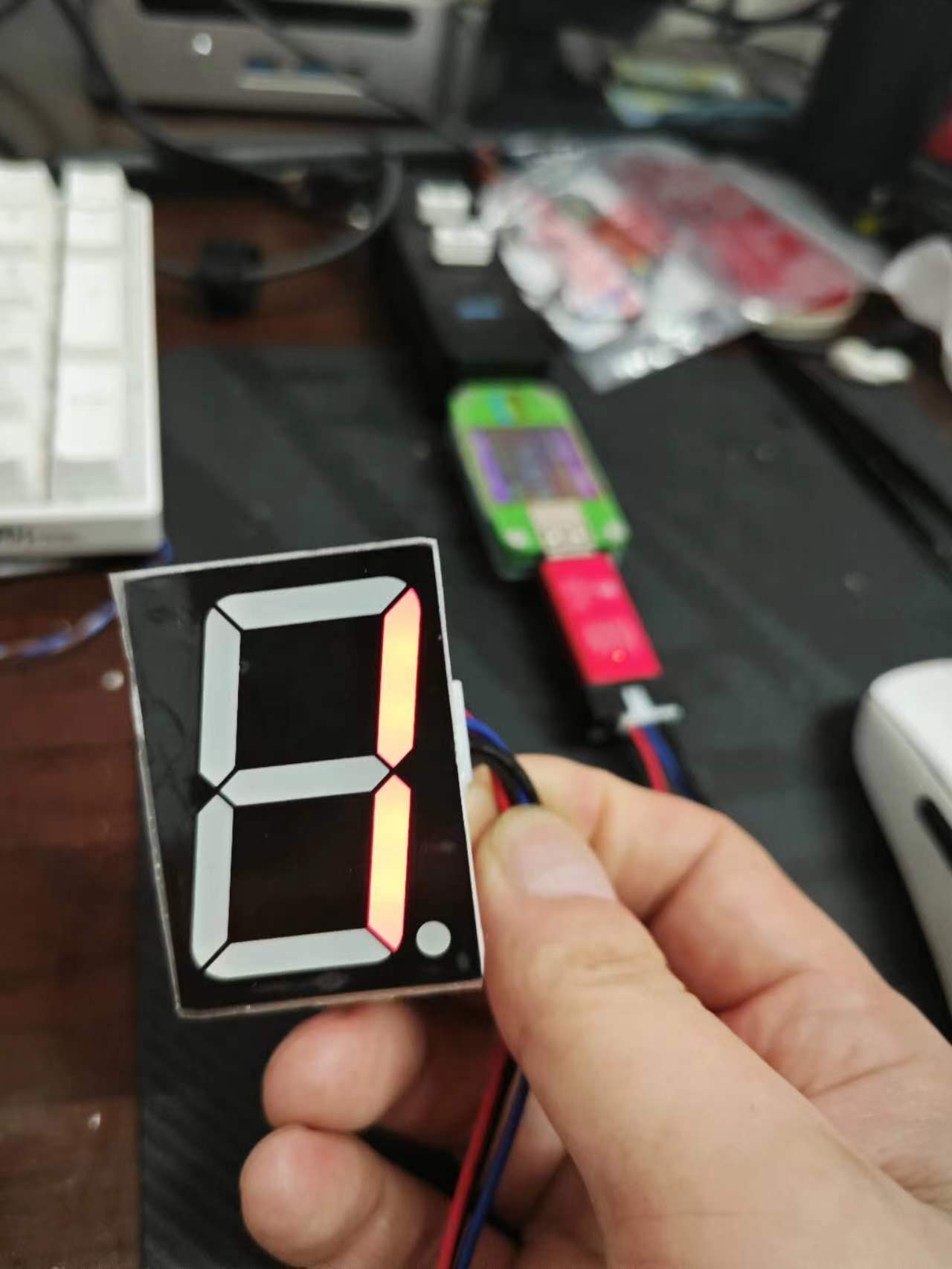

使用USB表监控电流
LEDCTRL = 0x80 + (2<<4) + 7

占空比设置为7时，表头电流显示20ma左右
能显示比较暗
LEDCTRL = 0x80 + (2<<4) + 0

占空比设置为0时，表头电流最大显示31ma左右

亮度已经很不错了。
测试过程中LEDCTRL B5,B4 设为2(共阴共阳输出)占空比不变都为0时,数码管亮度比B5,B4 设为1(共阳输出)亮度要低不少。

如果无法播放，请点击此处在新窗口打开

如果无法播放，请点击此处在新窗口打开

如果无法播放，请点击此处在新窗口打开

数码管小数点为单芯忘记串二极管或者电阻了简单测试了一下亮度很高。

晓***

不错不错，小数点DP可以割断线，串个0402封装的小电阻
