按键是高电平好还是低电平好

so*** · 发表于 2024-6-16 22:03:11

开发板都是低电平，其它场景又看到高电平，这2个有什么区别，那个好。

Yim_*** · 发表于 2024-6-16 22:34:13

取决于需要使用的场景，就像吃馒头面条好还是吃米饭好。

晓*** · 发表于 2024-6-16 23:24:22

一般来说是低电平有效的设计更好，这样按键的一个引脚必然是连接系统板GND，这样更便于ESD防护和抗干扰设计。

jw*** · 发表于 2024-6-17 05:30:13

一般外接是低电平有效

qike*** · 发表于 2024-6-17 06:16:43

晓*** 发表于 2024-6-16 23:24
一般来说是低电平有效的设计更好，这样按键的一个引脚必然是连接系统板GND，这样更便于ESD防护和抗干扰设计 ...

学习。。。

小*** · 发表于 2024-6-17 07:42:23

都可以，看系统设计需求定

so*** · 发表于 2024-6-17 07:48:33

小飞侠发表于 2024-6-17 07:42
都可以，看系统设计需求定

都可以我知道，我就是想知道2种方式各自的优缺点。

cy*** · 发表于 2024-6-17 08:49:10

按键若有延长线会引入电磁干扰，按键的一端接GND可将干扰导入到地，若按键接+VCC，干扰将导入到电源，电源最终也需要通过滤波导入到地，所以，从抗干扰的角度看，按键接GND比较好。

ulvtk*** · 发表于 2024-6-21 08:32:51

高电平吧这个省不少电路

Wd*** · 发表于 2024-6-21 08:33:07

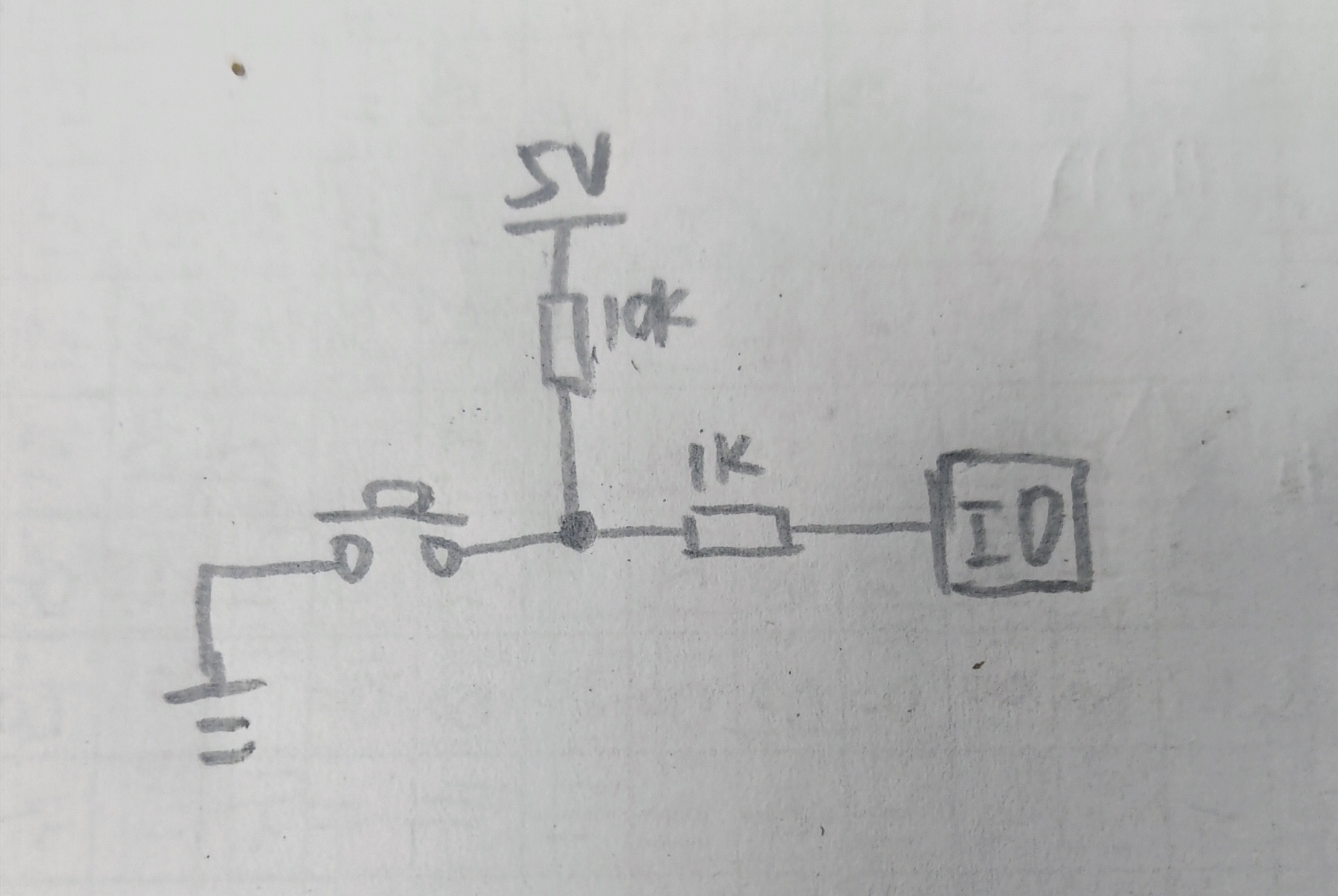

你们按键接GND的接法，IO口外部有接上拉电阻吗
