MT7201C降压

不懂*** · 发表于 2024-6-14 14:46:04

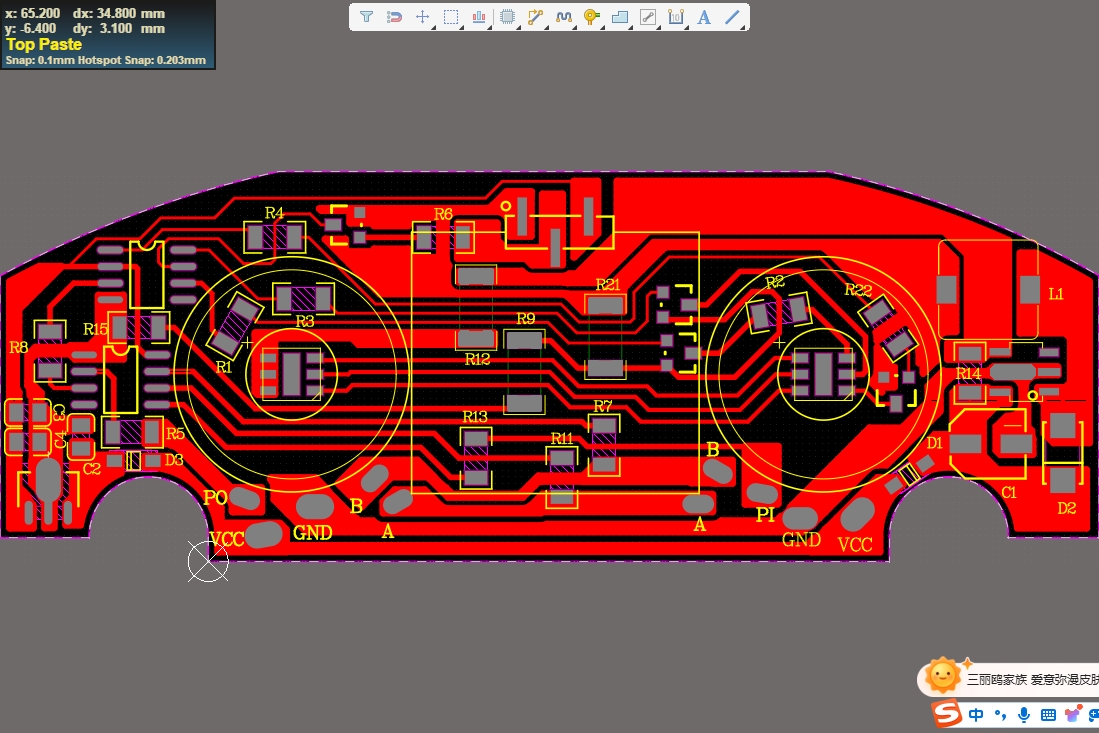

各位大佬，麻烦帮我看看这个MT7201C降压线路，
输入电压DC20V以下正常，
DC20-24V三极管8050就常开没法关断，
麻烦各位大佬帮我瞅瞅看看哪里出问题了，非常感谢

zhang*** · 发表于 2024-6-14 15:35:05

D1接错了 D1的正极接地。稳压管给芯片提供稳定电压的

so*** · 发表于 2024-6-14 15:42:22

zhang*** 发表于 2024-6-14 15:35
D1接错了 D1的正极接地。稳压管给芯片提供稳定电压的

D1感觉没接错，这个是防止反接的。

zhang*** · 发表于 2024-6-14 15:46:25

你可以仔细看看手册。在VCC和LX之间有一个二极管。防反接是供电部分。

不懂*** · 发表于 2024-6-14 16:11:14

zhang*** 发表于 2024-6-14 15:46
你可以仔细看看手册。在VCC和LX之间有一个二极管。防反接是供电部分。

忘记画了

晓*** · 发表于 2024-6-16 00:31:06

这电路的路子太野了，建议把SS8050换成光耦

晓*** · 发表于 2024-6-16 23:20:05

LT218 AQY212 这些光耦继电器了解一下，额定负载电流远超150mA

小*** · 发表于 2024-6-17 07:53:58

仔细看看数据手册

不懂*** · 发表于 2024-6-17 09:39:22

板子太小地方不够用
