stc8H1K08 使用 Link1D 烧录会烧毁IC (求救)

mro***

我刚开始学习使用8051, 使用Link1D 烧毁了3颗IC, 想请问问题可能出在哪

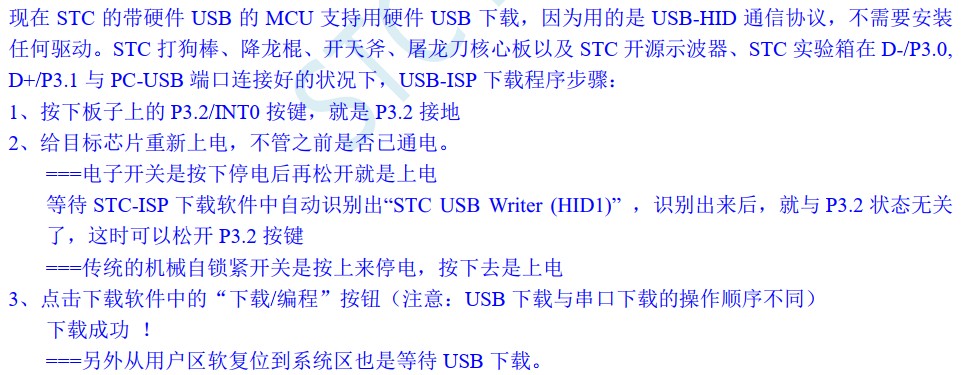

依照官方手册 如下接线, 并串上两个与手册相同容量电容




开启STCAI-ISP (V6.94E) 选好hex档案后, 点选 download/program
会一直卡在Re-Checking target MCU, 按下stop 后 会出现fail讯息



此时用电表量测脚位9跟10会发现已经短路了(IC烧毁?), 在执行ISP前确认过脚位9跟10并没有短路
已经烧燬3颗IC了, 但有一颗IC 能成功program, 不知道如何补强电路不会烧毁IC


hex 程式如下

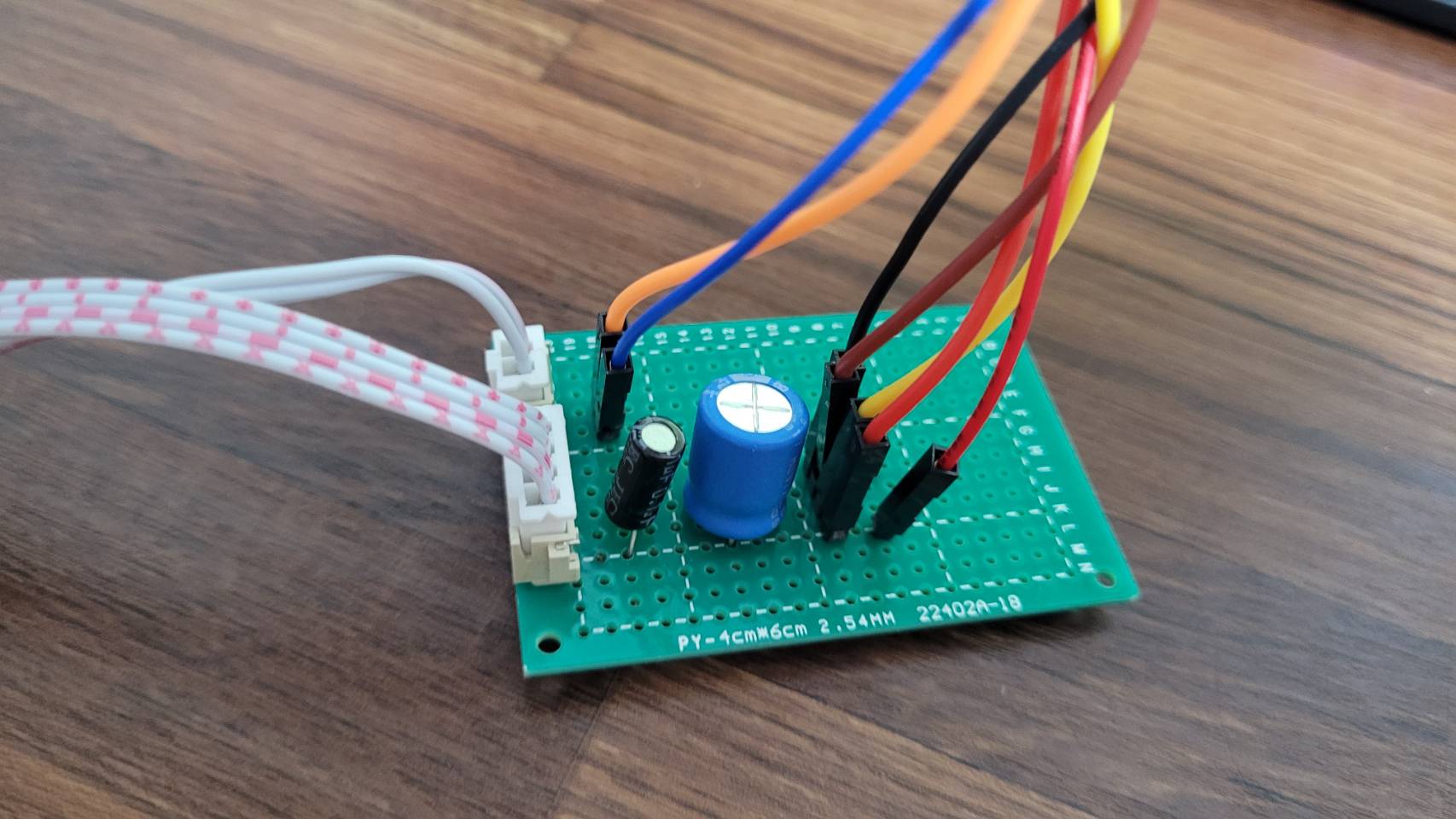

实际环境如下, 与第一章示意图接线颜色相符

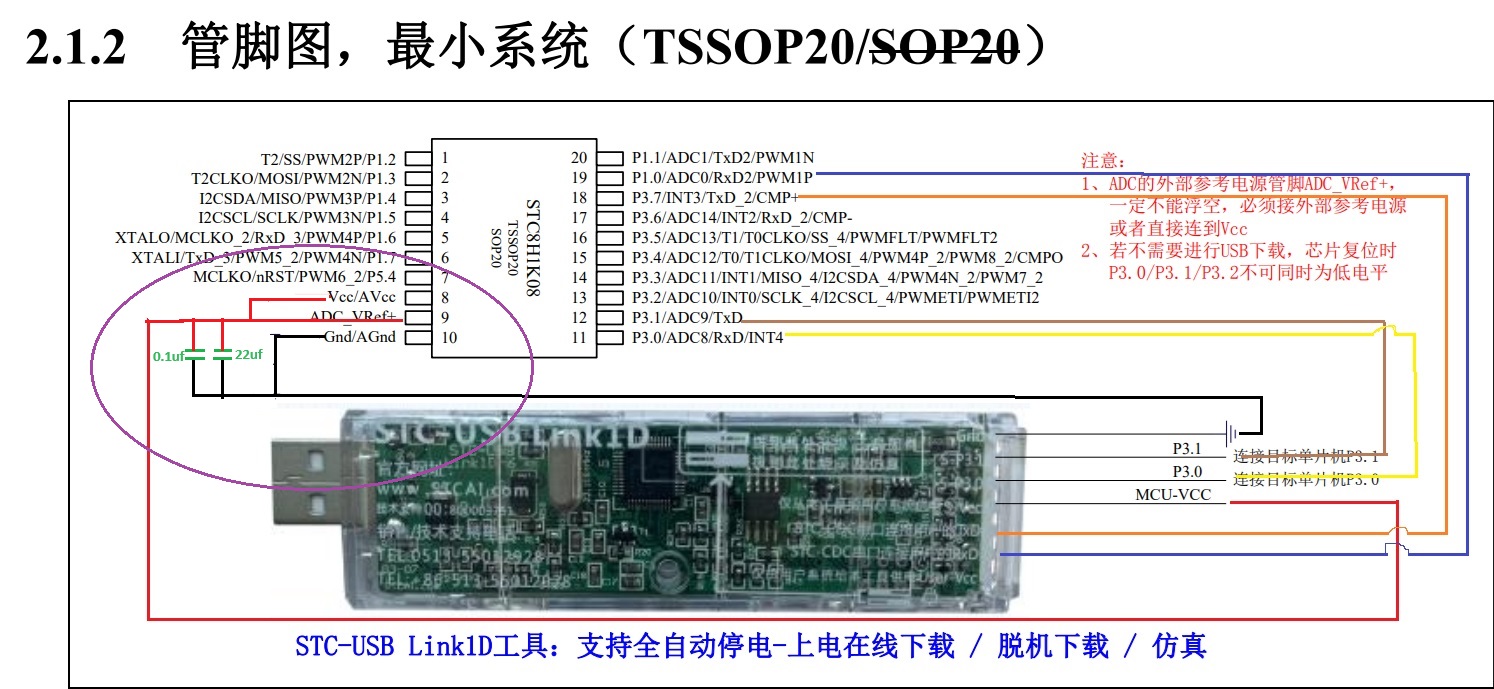

更新线路图, 紫色圈起来部分, 不知道是否问题是出在这?

神***

初学不知你焊成啥样了，
用 开天斧-STC8H8K64U核心功能实验板学习，
少坑自己，是王道





深圳国芯人工智能有限公司-核心功能实验板 (stcai.com)

神***

jw***

写的电压不对？

so***

新的U都是宽压的，且新版3.3伏不至于烧芯片。可能电路有问题造成的吧。

aho***

量一下接到芯片的电源电压是否正常

mtia***

下载程序4P插头就可以了吧，为什么还用接2P的哪个插头吗？

mro***

aho*** 发表于 2024-6-13 08:09
量一下接到芯片的电源电压是否正常

program的时候大约为 3.27v ~ 3.28 v

mro***

mtia*** 发表于 2024-6-13 20:02
下载程序4P插头就可以了吧，为什么还用接2P的哪个插头吗？

另外2P 为了接范例程式 uart2 的 TX2, RX2

mro***

so*** 发表于 2024-6-13 06:41
新的U都是宽压的，且新版3.3伏不至于烧芯片。可能电路有问题造成的吧。

反复检查了几遍 4P接link1D 接电容的电路, 找不出问题

相同电路板烧录  有几颗IC 就没问题, 大部分IC都有会冒烟烧起来 检查后都是IC 9,10脚位短路
IC焊接部分 也都一一检查过 IC 的pin 与板子的有焊接正确

想请教有人跟我用一样官网上的方式 使用link 1D 烧录吗?
是否能让我对照参考可能错误的地方
