华山论剑（3）： CosyOS-II-STC8H在测试高优先级中断服务调用时崩溃了

杨***

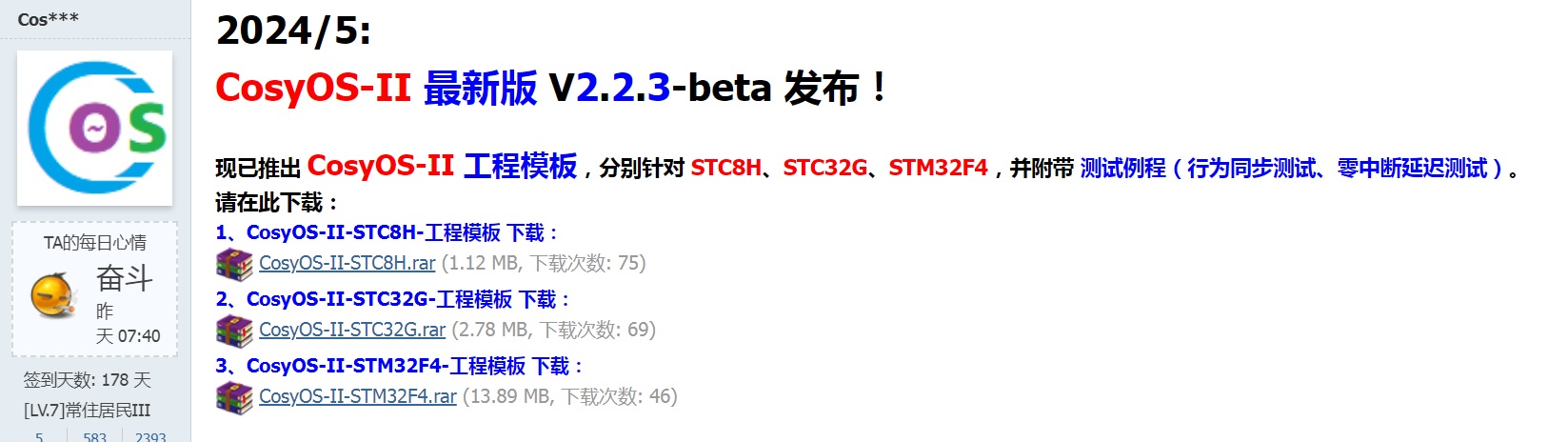

5月15日，采用“不关闭总中断”的临界区保护方法的CosyOS-II推出了官宣的“零中断延迟测试”程序：

5/22,实时操作系统RTOS线上教学,参会送【USB转双串口，烧录器，仿真器】 https://www.stcaimcu.com/forum.php?mod=viewthread&tid=1807 (出处: 国芯技术交流网站)

笔者挑选了“CosyOS-II-STC8H-工程模板”，将原来每秒进行1次的“高优先级中断系统服务调用”修改为每25微秒（25uS）进行1次，结果在测试时系统崩溃了。

下面是测试过程和测试结果。

（1）测试类型选择1（有服务调用并恢复task_3）：

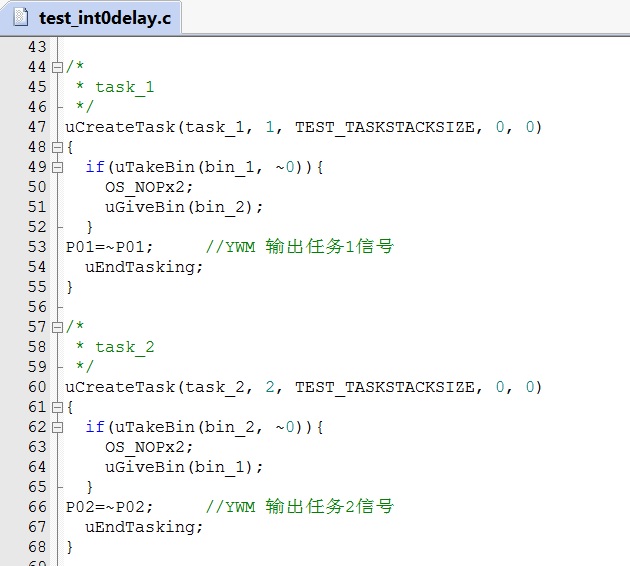

（2）增加任务1和任务2的LED/逻辑分析仪信号输出：

其中在第53行增加“P01=~P01;”作为任务1的信号输出，在第66行增加“P02=~P02;”作为任务2的信号输出。

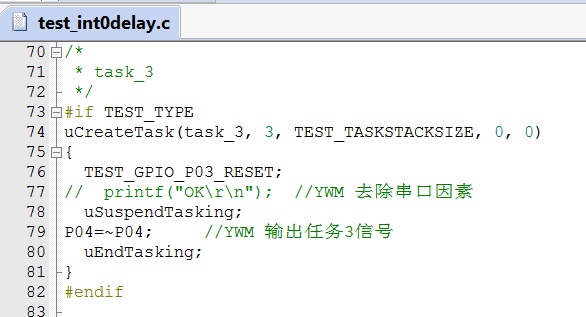

（3）修改任务3的信号输出：

其中在第79行增加“P04=~P04;”作为任务3的信号输出。

对任务3的最重要修改是注释掉第77行原来串口输出语句，这样就可以排除系统崩溃中串口的因素。

（4）对于高优先级中断中调用系统服务的周期的修改测试：

CosyOS-II的测试方法是将定时器1设置为最高优先级模式，然后将定时器1的中断周期设置为5微秒。然后在定时器1的ISR中用一个计数器控制进行中断调用的周期。

其中第100行程序是调用“iResumeTask(task_3)”系统服务来唤醒任务3。原来的第95行是每秒调用一次。第96行是每10毫秒调用一次，第97行是每25微秒调用一次。

测试时注释掉其中两行，留下一行进行对应的测试。

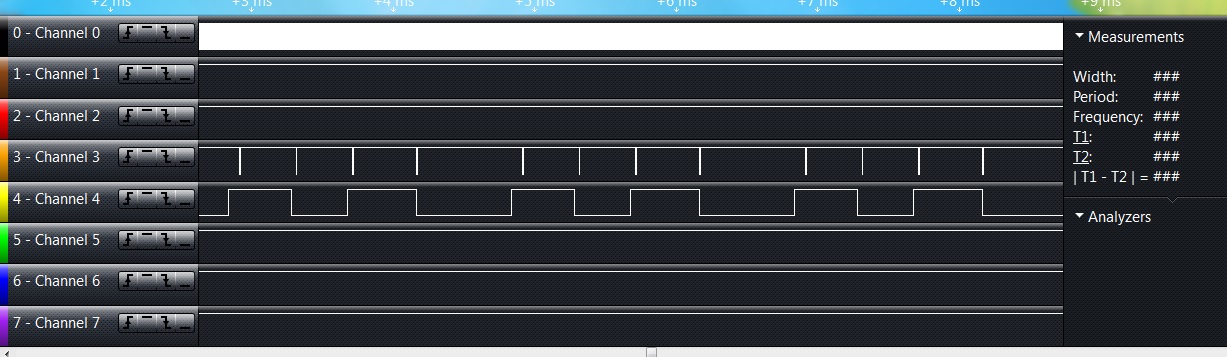

（5）每秒一次中断调用的测试结果：

其中可以看到通道3的中断内系统服务调用信号，通道4的任务3的每秒一次的周期反转信号。

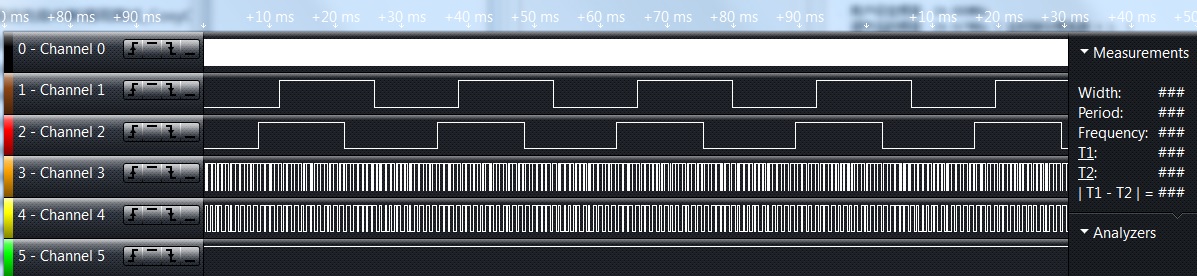

（6）每10毫秒一次中断调用的测试结果：

从中可以看到通道4的任务3的每10毫秒一次的周期反转信号和通道3的中断调用信号。

图中通道1和通道2是任务1和任务2的信号，任务每激活一次信号就反转一次。

（7）每25微秒一次中断调用的测试结果：

从图中可以看出系统运行时崩溃了，除了定时器1的5微秒的中断信号，其他任务1、2、3的信号都没有了。

（8）对于崩溃的原因，笔者觉得不是程序BUG造成的，而是由于CosyOS-II没有采用关闭总中断作为临界区保护方法造成的。

附件1_原始的测试程序_CosyOS-II-STC8H.rar (1.12 MB, 下载次数: 106)

2024-5-23 03:23 上传

点击文件名下载附件

附件2_修改后_高优先级中断调用测试_CosyOS-II-STC8H.rar (1.12 MB, 下载次数: 102)

2024-5-23 03:23 上传

点击文件名下载附件

tzz1***

杨老师，你排查一下是否是因为CPU使用率超过100%了，这么高频的周期中断，完全可能的。
如果是这样，则造成除了中断代码本身，其它的代码都没有机会执行。
如果我的猜想成立，那就不算是BUG，只能说处理能力达不到这么高的速度。

就拿祼机来说， 同样给25微秒的周期中断，只要中断代码本身的代码执行时间接近25微秒，
那主程序必然是没机会执行的，就是“崩溃“。

杨***

tzz1*** 发表于 2024-5-23 07:50
杨老师，你排查一下是否是因为CPU使用率超过100%了，这么高频的周期中断，完全可能的。
如果是这样，则造成 ...

改改你不仔细阅读中文题目的坏毛病：我说是BUG了吗？

杨***

tzz1*** 发表于 2024-5-23 07:50
杨老师，你排查一下是否是因为CPU使用率超过100%了，这么高频的周期中断，完全可能的。
如果是这样，则造成 ...

还是等本尊给个官宣的说法吧

Cos***

系统崩溃的原因
1、首先不是因为 定时器1中断的 5us周期 时间过短，否则，源测试程序也不能正常运行了。

2、而是因为每 25us 调用一次 iResumeTask(task_3)。
25us的时间太短了，PendSV中切换任务差不多也是这个时间。
由于 iResumeTask 是挂起服务，是要入队列的，
每25us调用一次，是典型的“生产速度 > 消费速度”，会造成 PendSV 中根本来不急执行服务，
并最终导致 “中断挂起服务队列” 持续溢出，内存被覆盖。

3、即使内存不会覆盖，系统也无法正常运行。
因为 定时器1中断每5us发生一次，最大执行时间 大概是 4us多；
即使中断中不调用服务，PendSV中断的执行时间至少也需20us；
每25us 调用一次 iResumeTask(task_3)，需要 PendSV 来执行，
由于来不急执行源源不断的服务，
会导致 中断挂起服务队列 的实际深度会越来越深，
PendSV中的处理时间也会越来越长，形成 “恶性循环”，
并最终导致 只能是在这两个中断里来回不停的 “折腾”，再没有时间做其它的事情。

对于这种极端测试情况，CosyOS 确实是无法胜任的，建议用户更换其它RTOS来实现。

如果把 每25us 调用一次 iResumeTask(task_3)，改为 每50us调用一次，大概率可能会成功的。

Cos***

其实，每25us调用一次服务也不是说就不行，但是不能是 “源源不断的每25us调用一次”。
如果是短暂的并发，即使是每5us调用一次 iResumeTask(task_3)，也是可以的。
如连续10次、或20次的，每5us调用一次 iResumeTask(task_3)，都是没有问题的，
只要中断挂起服务缓存不溢出就行。这也正是队列的意义，支持有限的并发。
但是，如果是 “永不停息的 每5us~25us 调用一次”，那就 gameover 了！

zxcv***

tzz1*** 发表于 2024-5-23 07:50
杨老师，你排查一下是否是因为CPU使用率超过100%了，这么高频的周期中断，完全可能的。
如果是这样，则造成 ...

51的中断机制不会造成主程序没机会执行，只是执行比较慢而已

Cos***

zxcv*** 发表于 2024-5-23 11:58
51的中断机制不会造成主程序没机会执行，只是执行比较慢而已

是的，你说的正确！
是挂起服务队列的持续溢出，导致内存覆盖的原因。

杨***

Cos*** 发表于 2024-5-23 11:33
系统崩溃的原因
1、首先不是因为 定时器1中断的 5us周期 时间过短，否则，源测试程序也不能正常运行了。

（1）对于崩溃的原因，我相信本尊的判断。

（2）下面是50uS一次调用的测试结果：


明显可以看出任务3开始工作了。由于任务3是中断调用的任务，中断任务的优先级大于任何非中断的任务2和任务3，因此但凡CPU有一点空闲，首先就切换到任务3了。
（3）下面是100uS一次调用的测试结果：



明显可以看出不但任务3工作，非中断的任务2和任务3也开始工作了。

（4）我的结论：
由于存在“典型的“生产速度 > 消费速度”，会造成 PendSV 中根本来不急执行服务，并最终导致 “中断挂起服务队列” 持续溢出，内存被覆盖。”的内在原因，
对于CosyOS-II-STC8H来说，连续的两次高优先级中断调用服务的时间“最短不得低于25微秒”，因此并没有实现“连续的两次高优先级中断调用服务的零中断延迟”。
（5）我的建议：CosyOS-II如果要继续使用“零中断延迟”作为标志性词，应该进行更加明确其含义和使用范围，这样才算得上是对用户负责。

杨***

Cos*** 发表于 2024-5-23 11:33
系统崩溃的原因
1、首先不是因为 定时器1中断的 5us周期 时间过短，否则，源测试程序也不能正常运行了。

“对于这种极端测试情况，CosyOS 确实是无法胜任的，建议用户更换其它RTOS来实现。”

我可以把这句话理解为是挑战，是要打擂台PK吗？
