STC单片机端口保护,用哪些元件好?

[复制链接]
  • 打卡等级:以坛为家II
  • 打卡总天数:439
  • 最近打卡:2026-03-27 05:26:02

188

主题

251

回帖

475

积分

中级会员

积分
475
发表于 2024-4-25 18:54:09 | 显示全部楼层 |阅读模式
为了保护STC单片机端口输入电压过高损坏芯片,要在io端并上一个保护元件,究竟用哪些性能好,请推荐几种。
回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:698
  • 最近打卡:2026-03-27 09:40:22
已绑定手机

49

主题

2645

回帖

2871

积分

荣誉版主

积分
2871
发表于 2024-4-25 19:30:24 | 显示全部楼层
本帖最后由 晓飛飛 于 2024-4-25 23:28 编辑

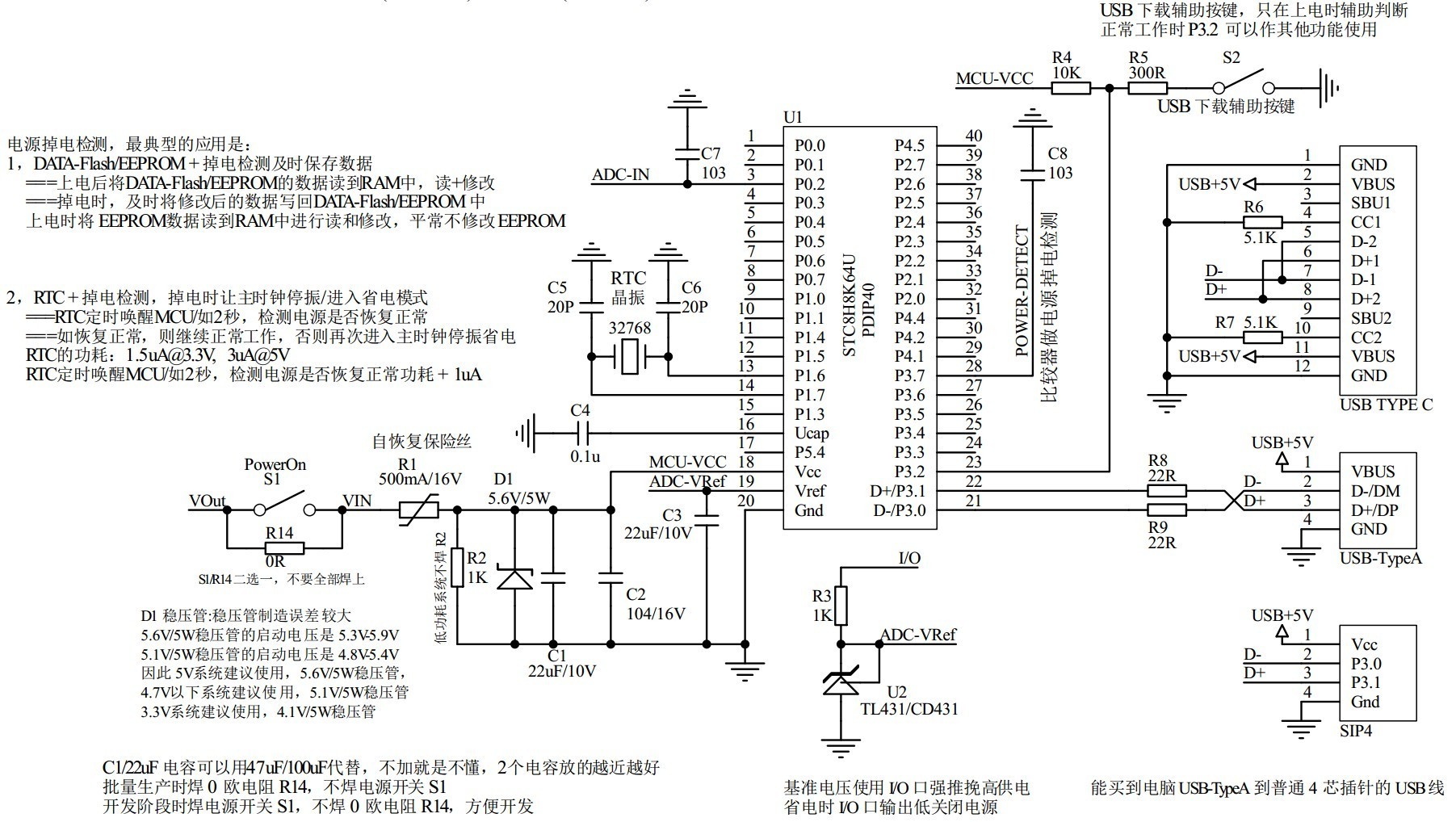

看防护等级和要求吧,可以参考如下设计,如果电磁环境特别恶劣的场合,建议上多重防护措施,如果防护解决不了问题最好增加信号隔离措施。
~~~
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:361
  • 最近打卡:2026-03-26 08:46:35

844

主题

1万

回帖

2万

积分

管理员

积分
22719
发表于 2024-4-25 19:49:09 | 显示全部楼层
回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:845
  • 最近打卡:2026-03-27 07:54:37
已绑定手机

58

主题

2015

回帖

3635

积分

论坛元老

积分
3635
发表于 2024-4-25 20:36:33 | 显示全部楼层
光耦隔离
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:439
  • 最近打卡:2026-03-27 05:26:02

188

主题

251

回帖

475

积分

中级会员

积分
475
发表于 2024-4-25 20:56:46 | 显示全部楼层
ADC取样怎么隔离?
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:361
  • 最近打卡:2026-03-26 08:46:35

844

主题

1万

回帖

2万

积分

管理员

积分
22719
发表于 2024-4-25 21:31:39 | 显示全部楼层
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:361
  • 最近打卡:2026-03-26 08:46:35

844

主题

1万

回帖

2万

积分

管理员

积分
22719
发表于 2024-4-25 21:32:45 | 显示全部楼层
认真学习下,实打实的低成本保护,看懂的不多
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:439
  • 最近打卡:2026-03-27 05:26:02

188

主题

251

回帖

475

积分

中级会员

积分
475
发表于 2024-4-26 08:16:44 | 显示全部楼层

图中R1(500mA16V)是什么电阻?“保险丝电阻”吗?
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:361
  • 最近打卡:2026-03-26 08:46:35

844

主题

1万

回帖

2万

积分

管理员

积分
22719
发表于 2024-4-26 08:29:19 | 显示全部楼层
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:460
  • 最近打卡:2026-03-26 11:48:28
已绑定手机

2

主题

201

回帖

1423

积分

金牌会员

积分
1423
发表于 2024-4-26 14:59:47 | 显示全部楼层
加光耦呗,最简单的了
不抛弃,不放弃
