【经验分享】I/O口如何设置, 才能在掉电模式下功耗最低? | 是以讹传讹

[复制链接]
  • 打卡等级:以坛为家I
  • 打卡总天数:312
  • 最近打卡:2025-03-11 13:20:13

54

主题

1327

回帖

5395

积分

荣誉版主

积分
5395
发表于 2024-4-22 16:37:21 | 显示全部楼层 |阅读模式


有文章推荐, 将I/O口设置为高阻输入模式, 严格的说, 这个用法不能算错, 但有个很严格的前提,


就是必须保证所有设置为高阻输入模式的I/O口, 外接固定电平(高或低), 不能浮空, 否则, 由于空间


电磁波干扰, 引起高阻输入模式的I/O口电平波动, 产生(增加)额外的电流, 使得总电流居高不下.


一般情况下, 用户系统做不到这一点(比如输出直接驱动, 当输出时没问题, 改设置为高阻输入模式就出问题了).


因此, 比较保守的做法, 就是所有I/O口, 设置为准双向模式, 并且置I/O口输出高电平, 这样,掉电模式功耗才能降到最很低.

回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:435
  • 最近打卡:2025-04-30 08:43:23

33

主题

2351

回帖

4860

积分

论坛元老

积分
4860
发表于 2024-4-22 16:50:08 | 显示全部楼层
关闭了数字输入也会增加电流是么
参考例程并不是对技术参 考手册的补充,而是对技术参 考手册的解释。
技术参 考手册不应该需要参考例程作为补充,而是解释成了参考例程的样子
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:偶尔看看III
  • 打卡总天数:55
  • 最近打卡:2025-05-02 08:32:59

718

主题

1万

回帖

1万

积分

管理员

积分
15630
发表于 2024-4-22 21:40:08 | 显示全部楼层
老许,这个以我们的专业推荐设置为准,其他都是不专业的讲法
===MCU如何用,I/O 如何用还是我们专业
===不专业的讲法,教课书讲了几十年的数字高阻输入不能浮空
         皇帝的新装,错的 !!!
         因为编书的不知到STC还有专业的【关闭数字输入 + 仅为高阻输入】
我们的水平是编著,不是,认真学习下下面的应用场景

省电模式,I/O口如何设置才省电,进入主时钟停振/省电模式前 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)




回复 支持 反对

使用道具 举报 送花

  • 打卡等级:偶尔看看III
  • 打卡总天数:55
  • 最近打卡:2025-05-02 08:32:59

718

主题

1万

回帖

1万

积分

管理员

积分
15630
发表于 2024-4-22 22:38:16 | 显示全部楼层

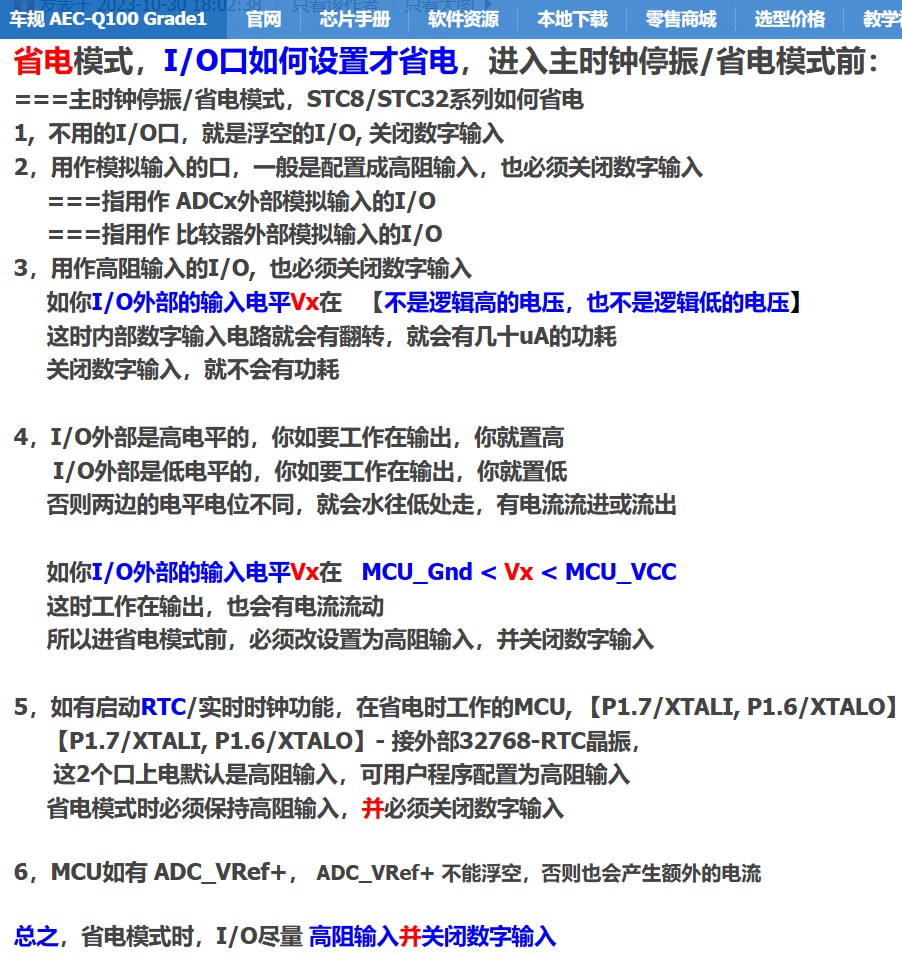

省电模式,I/O口如何设置才省电进入主时钟停振/省电模式前:
===主时钟停振/省电模式,STC8/STC32系列如何省电
1,  不用的I/O口,就是浮空的I/O, 设置为高阻输入,并关闭数字输入,也不拍短路了
2,用作模拟输入的口,一般是配置成高阻输入,也必须关闭数字输入
     ===指用作 ADCx外部模拟输入的I/O
     ===
指用作 比较器外部模拟输入的I/O
     ===省电模式时,他外部来个 1.5V 附近变化的电压,可能就会产生额外的功耗
3,用作高阻输入的I/O,  也必须关闭数字输入
     如你I/O外部的输入电平Vx在   【不是逻辑高的电压,也不是逻辑低的电压
     这时内部数字输入电路就会有翻转,就会有几十uA的功耗
     关闭数字输入,就不会有功耗


4,I/O外部是高电平的,你如要工作在输出,你就置高
      I/O外部是低电平的,你如要工作在输出,你就置低
     否则两边的电平电位不同,就会水往低处走,有电流流进或流出

     如你I/O外部的输入电平Vx在   MCU_Gnd < Vx < MCU_VCC
     这时工作在输出,也会有电流流动
     所以进省电模式前,必须改设置为高阻输入,并关闭数字输入

5,如有启动RTC/实时时钟功能,在省电时工作的MCU, 【P1.7/XTALI, P1.6/XTALO】
     【P1.7/XTALI, P1.6/XTALO】- 接外部32768-RTC晶振,

      这2个口上电默认是高阻输入,可用户程序配置为高阻输入
      这个场景有外部32768晶振在振荡,省电模式时必须保持高阻输入

      ===并必须关闭数字输入,否则浮空的口,外部不停的在变化,就会产生额外的功耗

6,MCU如有 ADC_VRef+, ADC_VRef+ 不能浮空,否则也会产生额外的电流

总之,省电模式时,I/O尽量 高阻输入关闭数字输入




回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:312
  • 最近打卡:2025-03-11 13:20:13

54

主题

1327

回帖

5395

积分

荣誉版主

积分
5395
发表于 2024-4-23 03:30:23 | 显示全部楼层
好的, 学习了

以上总结齐全,  等有空我实测一下, I/O全部高阻输入并关闭数字输入  pk 所有I/O口, 全部设置为准双向模式, 并且置I/O口输出高电平 .

两者 电流 之 差别.
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:312
  • 最近打卡:2025-03-11 13:20:13

54

主题

1327

回帖

5395

积分

荣誉版主

积分
5395
发表于 2024-4-23 03:49:55 | 显示全部楼层

对 STC 早期产品 (非 STC8/32系列) , 包括早期的 STC8A, 无 PxIE 寄存器, 此法依然有效, 可把功耗降到最低.
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:312
  • 最近打卡:2025-03-11 13:20:13

54

主题

1327

回帖

5395

积分

荣誉版主

积分
5395
发表于 2024-4-23 04:48:35 | 显示全部楼层
另外, 现在 I/O口输出直接驱动 MOS管也常用.
如将 此 输出 I/O口 设置为 高阻输入并关闭数字输入, 意味着外部 MOS管输入 浮空, 可能会产生一系列意外....
请设计时重点加以考虑.
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:435
  • 最近打卡:2025-04-30 08:43:23

33

主题

2351

回帖

4860

积分

论坛元老

积分
4860
发表于 2024-4-23 09:43:40 | 显示全部楼层
LAO*** 发表于 2024-4-23 04:48
另外, 现在 I/O口输出直接驱动 MOS管也常用.
如将 此 输出 I/O口 设置为 高阻输入并关闭数字输入, 意味着 ...

上面不是说的时 没有用到的IO  浮空的IO 要这样设置的?

点评

I/O口输出也耗电, 既然要掉电模式下功耗最低, 那 I/O口输出必须也要考虑进去, 进一步降低功耗.  详情 回复 发表于 2024-4-23 10:18
参考例程并不是对技术参 考手册的补充,而是对技术参 考手册的解释。
技术参 考手册不应该需要参考例程作为补充,而是解释成了参考例程的样子
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:312
  • 最近打卡:2025-03-11 13:20:13

54

主题

1327

回帖

5395

积分

荣誉版主

积分
5395
发表于 2024-4-23 10:18:49 | 显示全部楼层
_奶*** 发表于 2024-4-23 09:43
上面不是说的时 没有用到的IO  浮空的IO 要这样设置的?

I/O口输出也耗电,  既然要掉电模式下功耗最低, 那 I/O口输出必须也要考虑进去, 进一步降低功耗.
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:391
  • 最近打卡:2025-04-30 00:26:42

0

主题

336

回帖

1490

积分

金牌会员

积分
1490
发表于 2024-4-24 18:16:05 | 显示全部楼层
谢谢分享,学习了
