100%直插风格的 8H/32G最小系统板

晓*** · 发表于 2024-4-11 14:04:17

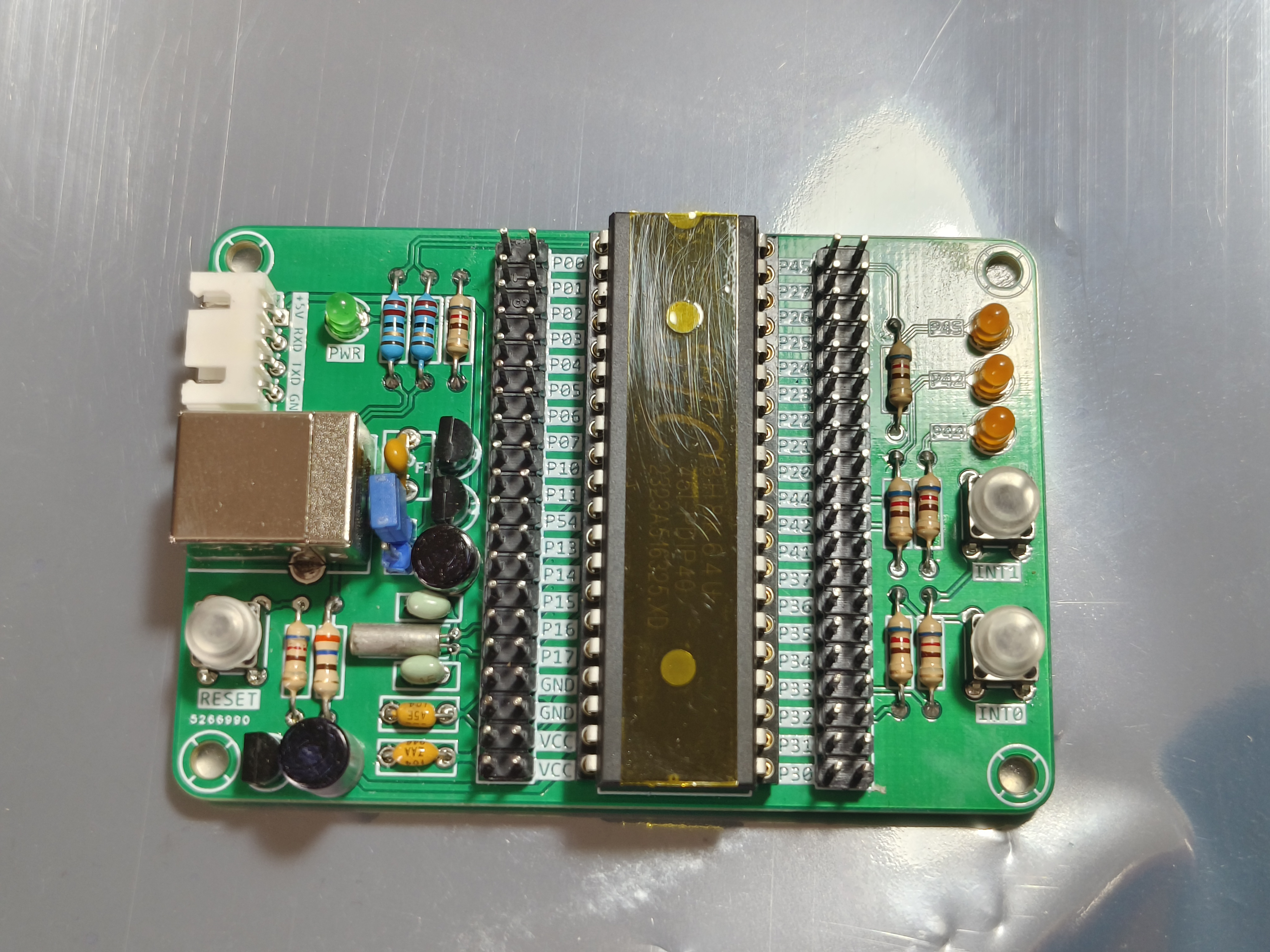

从嘉立创EDA开源硬件平台看到一款
采用100%直插设计的最小系统板，看起来挺漂亮，咱也跟风抄一个。
在原设计的基础上小改了一下复位部分、下载接口和RTC时钟部分，
支持PDIP40封装的 8H8K64U和 32G12K128系列的单片机

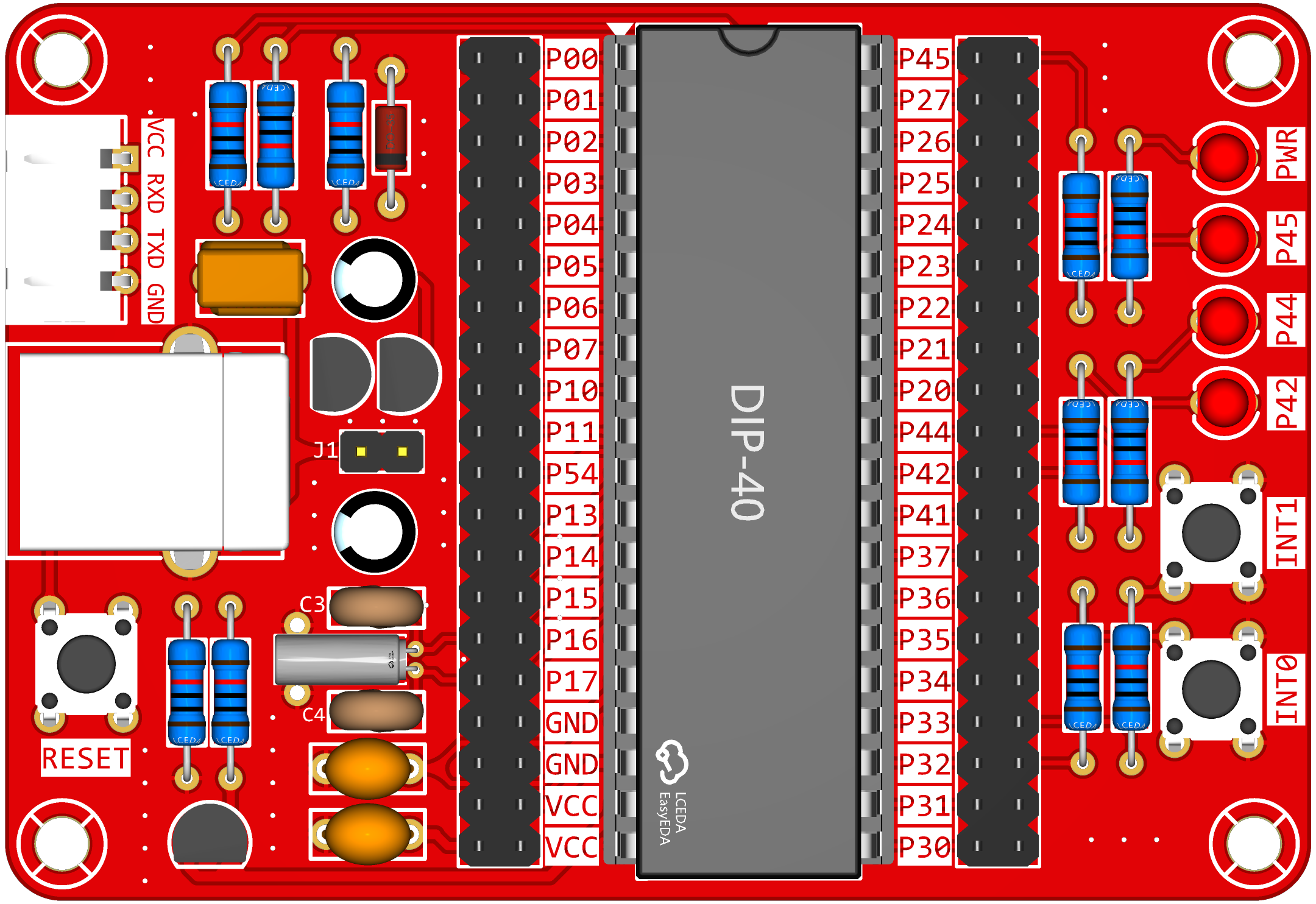

2024-04-14原理图更新：

修正了R6过小的问题，避免上电浪涌
删除了TL431并联的0.1uF电容，避免产生自激，
实测去掉电容噪声反而更小，根据需要也可以并一个22uF左右电容

神*** · 发表于 2024-4-13 21:37:29

C5，错误，改成 22uF

C5用 0.1uF 会自激，C5要大于 10uF
===理由，看对方的数据手册，我是听的汇报结果

R6 改成 2K

R6 太小，启动时冲击电流太大，容易烧 S8550
===我是听的汇报结果

所以跟着我们专业的推荐走，我们也是走了弯路才成为老师的老师的
===大家少抄哪些没经验的外行电路，还不知道错在哪
===在我们这个不留情面的纯技术论坛，是一种走在大师道路上的幸福
===毫无保留的指出你错了，请前进

_奶*** · 发表于 2024-4-12 09:36:33

喵啊

yja*** · 发表于 2024-4-12 09:57:46

文艺复兴气息的学习板，按键的键帽很新颖，第一次见，有购买链接吗？

晓*** · 发表于 2024-4-12 10:03:04

另一个版本

so*** · 发表于 2024-4-12 10:24:13

板子蛮漂亮的

晓*** · 发表于 2024-4-12 10:34:24

so*** 发表于 2024-4-12 10:24
板子蛮漂亮的

谢谢评价~

xxxe*** · 发表于 2024-4-12 10:38:36

看着挺漂亮的

一笔*** · 发表于 2024-4-12 11:31:40

可以把小猫放在USB口旁边，现在的位置放上芯片就盖住了

晓*** · 发表于 2024-4-12 11:40:35

一笔*** 发表于 2024-4-12 11:31
可以把小猫放在USB口旁边，现在的位置放上芯片就盖住了

藏里面叫闷骚，放外面就不闷了，下次再做个放外面的

ACL*** · 发表于 2024-4-12 14:31:12

引脚丝印旋转 180° 的话，或许会好看一点儿
