【视频】简单聊一聊OLED的取模顺序并且手搓一个显示函数

大***

Part 1：简单聊一聊OLED的取模顺序，了解了取模顺序，就可以写出需要的显示函数了





Part 2：手搓一个显示函数的过程记录

zh***

膜拜大神

so***

学习了

xxxe***

又碰到大明狐老大了，请教一下是不是sh1106不能采用水平地址扫描的方式啊，这两天一直没搞出来，不是说它和ssd1306是兼容的吗

大***

xxxe*** 发表于 2024-3-24 00:17
又碰到大明狐老大了，请教一下是不是sh1106不能采用水平地址扫描的方式啊，这两天一直没搞出来，不是说它和 ...

查看SH1106的数据手册发现确实没有关于寻址模式的指令





并且手册里也提到了当遇到需要换行的时候
需要自行给Column号置零和给Page号加一




试了一下，SH1106默认只有页地址模式


超过右边界之后会从同一行的左边第0列开始显示

但是因为SH1106是132×64点阵的驱动芯片
所以还有一部分数据会“显示”在屏幕外面。
所以即便是兼容，也还是建议使用指定行列坐标的方式显示内容





这些芯片型号的屏幕说的兼容
说的是一些能保证基本显示功能的配置
比如显示位置等等
就像同样是128×64的SSD1306的滚屏和反色，在SSD1315上就是无效的

yja***

视频对屏幕的基本原理讲得通透，

xxxe***

谢谢大明狐老大的回复，就只能按着页面寻址模式来弄了，我是用缓存来刷新oled显存的，本来想着直接一个for循环就写完了，没想着居然不行啊，怪不得sh1106屏的价格比ssd1306屏便宜不老少呢

大***

xxxe*** 发表于 2024-3-24 12:08
谢谢大明狐老大的回复，就只能按着页面寻址模式来弄了，我是用缓存来刷新oled显存的，本来想着直接一个for ...

用缓存数组的数据刷新oled显存，用一个for循环的方式，只适合SSD1306或者SSD1315之类驱动芯片的屏幕

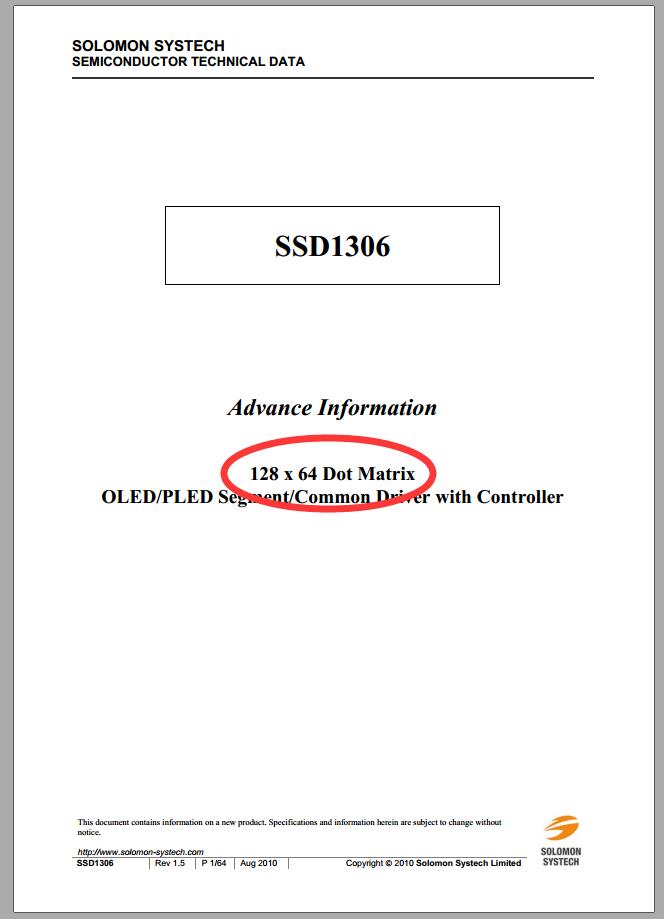

因为这两种芯片都是128×64点阵的，所以在水平寻址模式下，显存可以用1024次循环直接填满

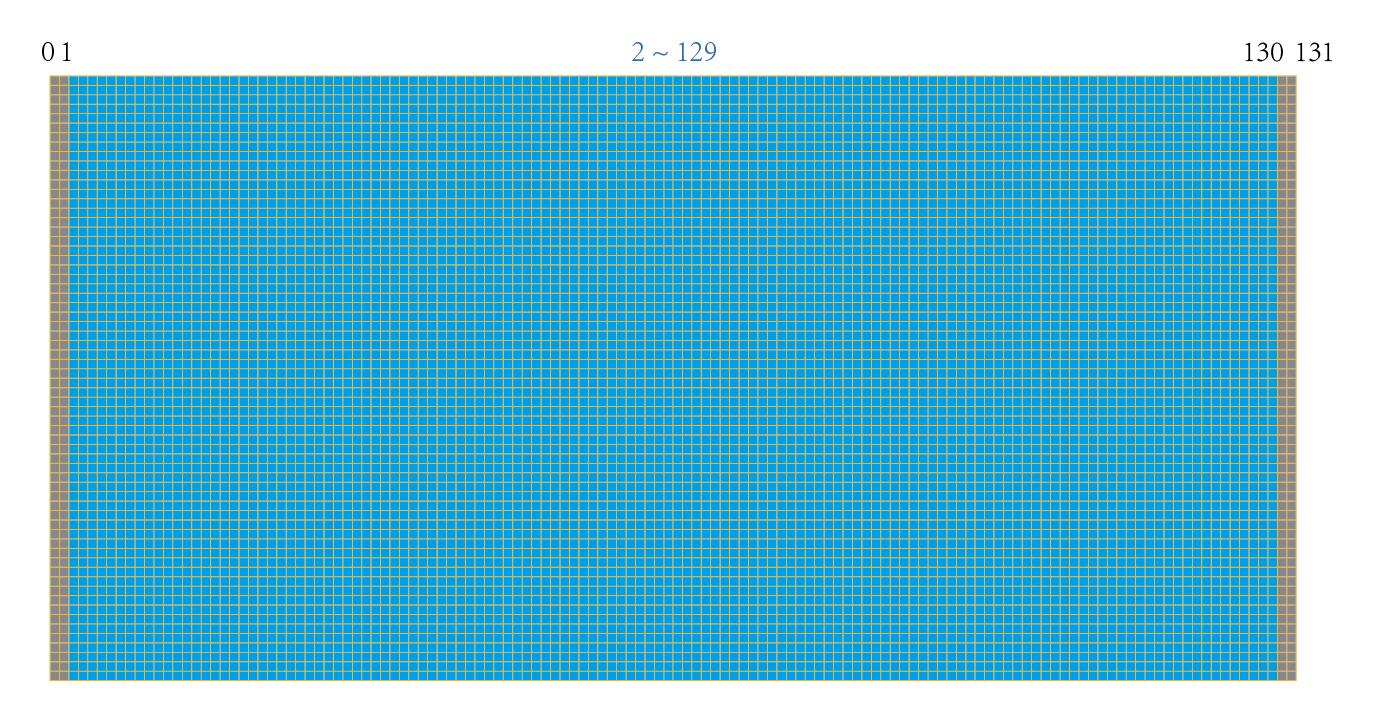

但是SH1106、SH1107之类驱动芯片，是132×64点阵的
（我录视频用的1.3寸屏，就是SH1106驱动芯片的）



而我们用的128×64的屏幕，出厂的时候，连接的都是中间的部分，两侧都有两列没有使用


这也是为什么在用SH1106的屏幕的时候，起始列坐标要右移2才能正常显示
否则从第0列开始，图像就会有两列显示不全，并且右边会有两列花屏的原因


所以假设SH1106也可以用水平寻址模式，那么要自动填满数据，需要的也不止是1024次循环。


所以刚才说到一点，还是建议使用指定行列坐标的方式
行和列分别两个循环，同时在定位函数里统一右移2，
然后128个数据一组进行填充，
这样就能保证填充的是能看到的128×64的区域了。
（U8g2里SH1106屏幕的刷新屏幕函数，用的也是这个方式）
如果用SSD1306的屏幕，还是用一个循环和自加的方式填充效率更高。

yja***

明白，原来有些屏需要移位是这样来的。

大***

一楼更新一段手搓显示函数的过程记录{:5_344:}
