TTL电平转RS485自动收发电路求教

liul***

在网上抄了一个TTL电平转RS485自动收发电路打板，做下来串口不能收发数据。不知道哪里有问题，请各位指教一下。

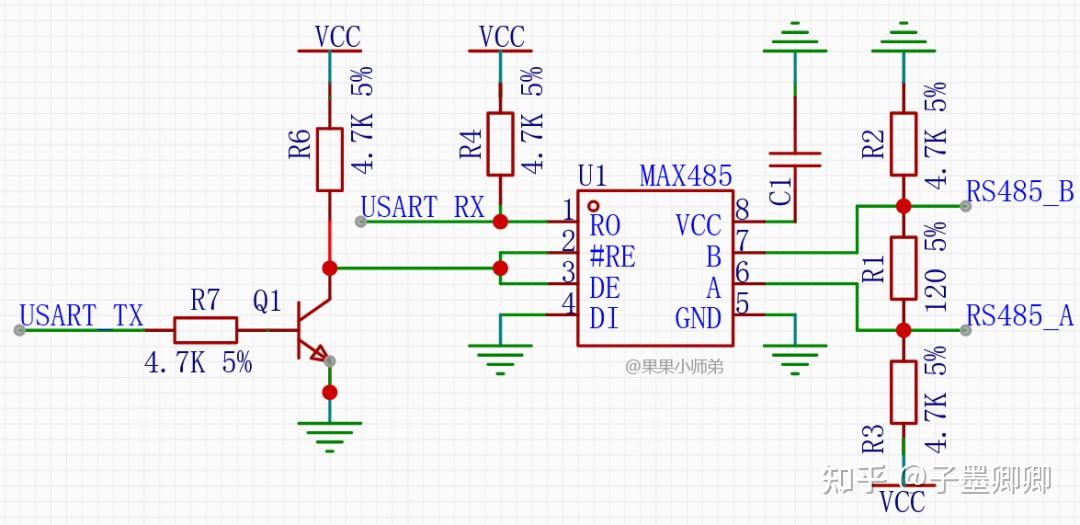

网上抄的电路TTL电平侧是用的NPN三极管

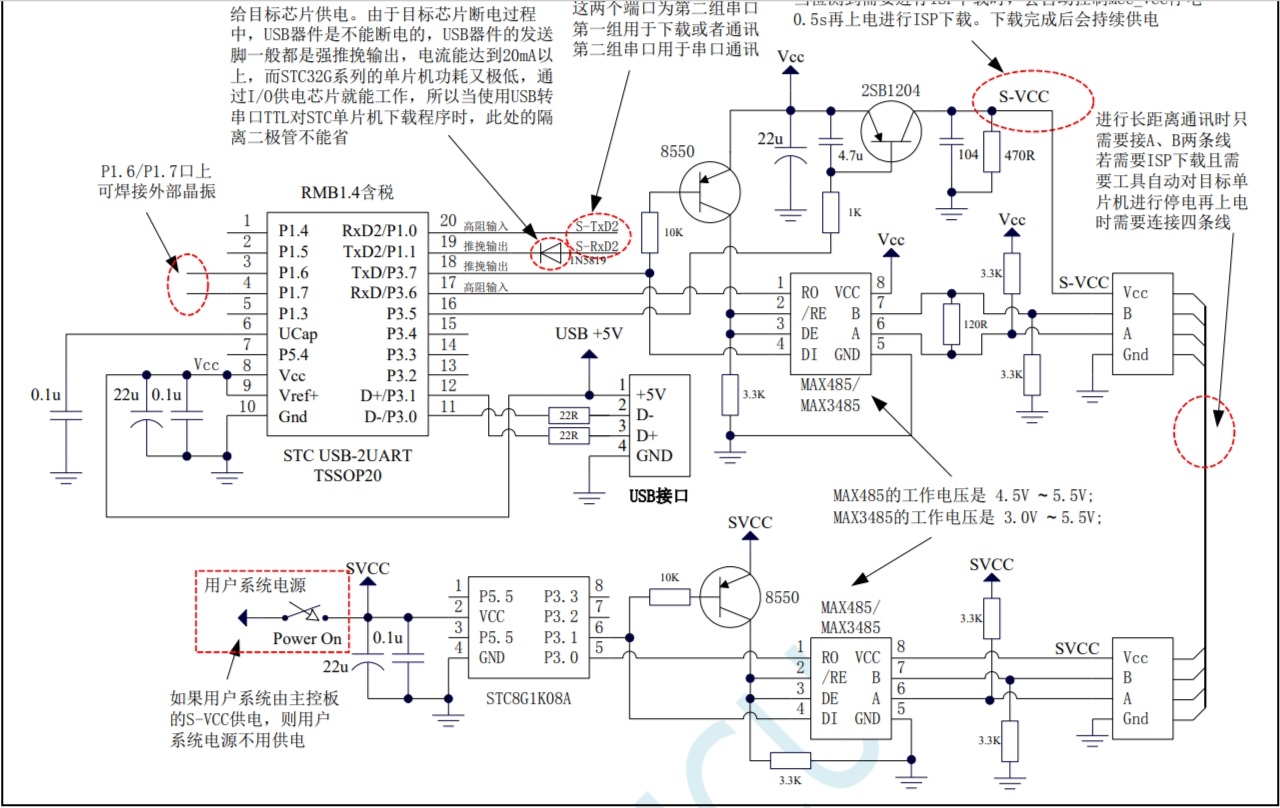

STC8数据手册 RS-485 ISP下载参考电路 三极管 用的是PNP型

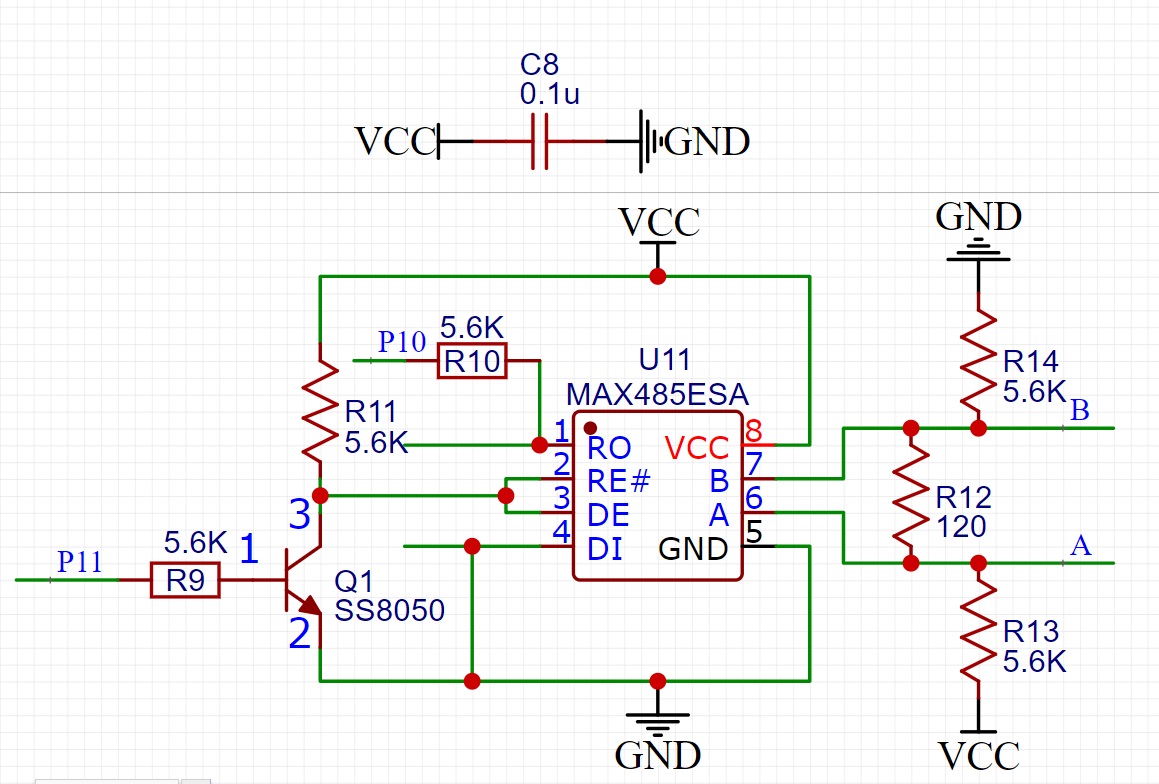

我打板下来的电路

我现有的知识储量，看不出来原理上有什么区别。
请有做过同功能的朋友指正一下哪里的问题？？？
谢谢！

神***

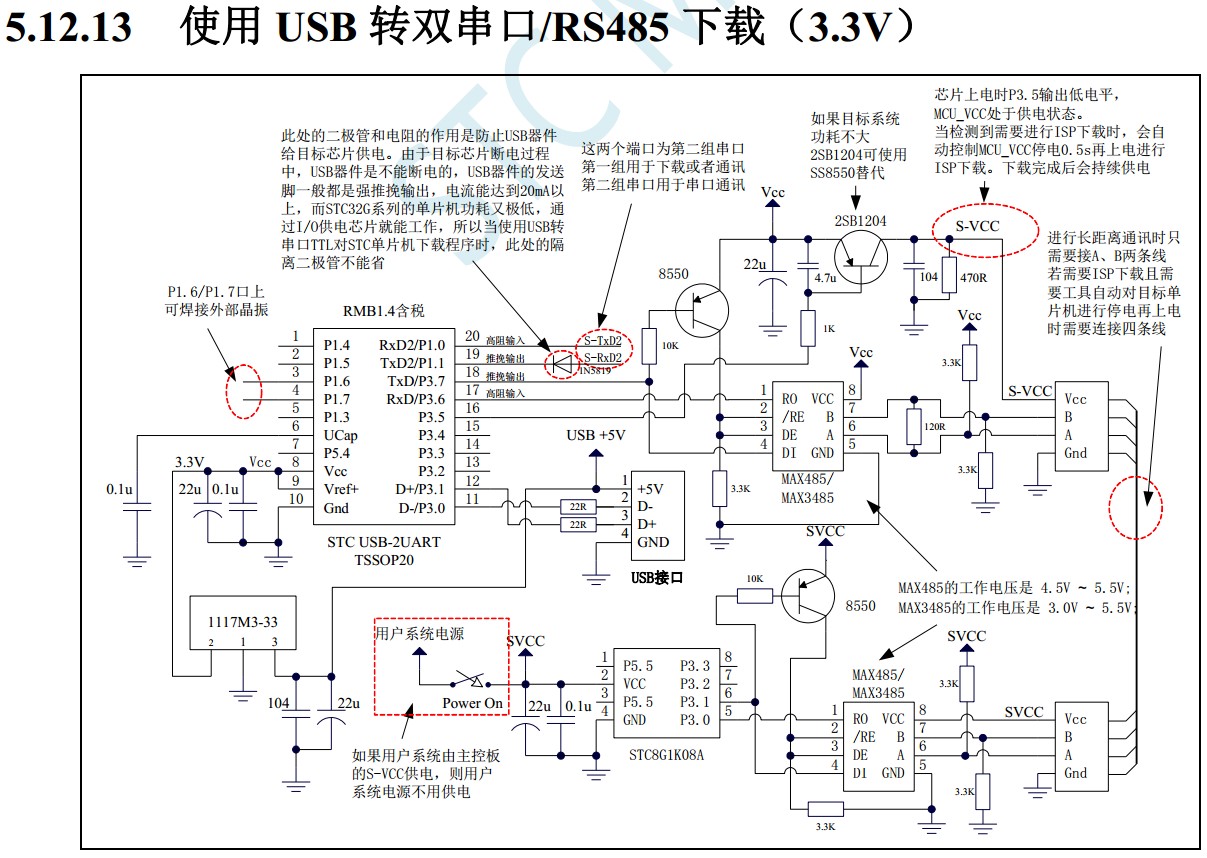

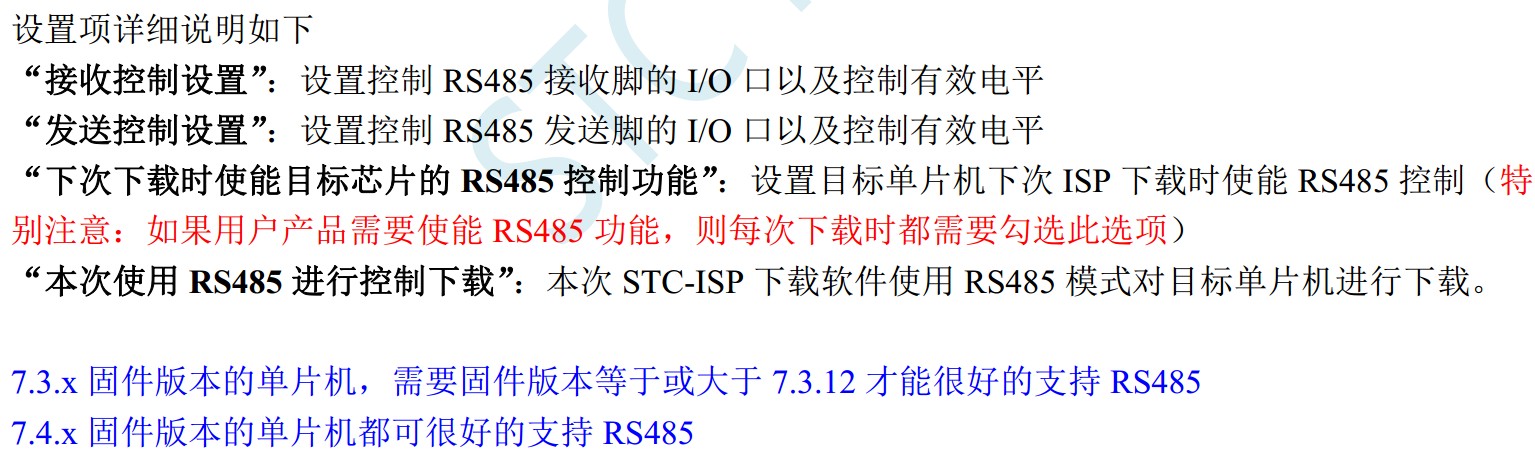

正确的思维模式是先模仿 STC 几十万双眼睛看过的电路，
如搞不定，再投诉，而不是让大家学习你没成功的电路

STC 只要自己的电路已经高效的解决了问题，又没人指出错在哪
===就不可能在紧张的研发阶段还安排人学习可能是错误的电路

我们电路我们老用户 DebugLab审核, 自己的梁工15年前设计的 ！
===用STC为何不先模仿 STC

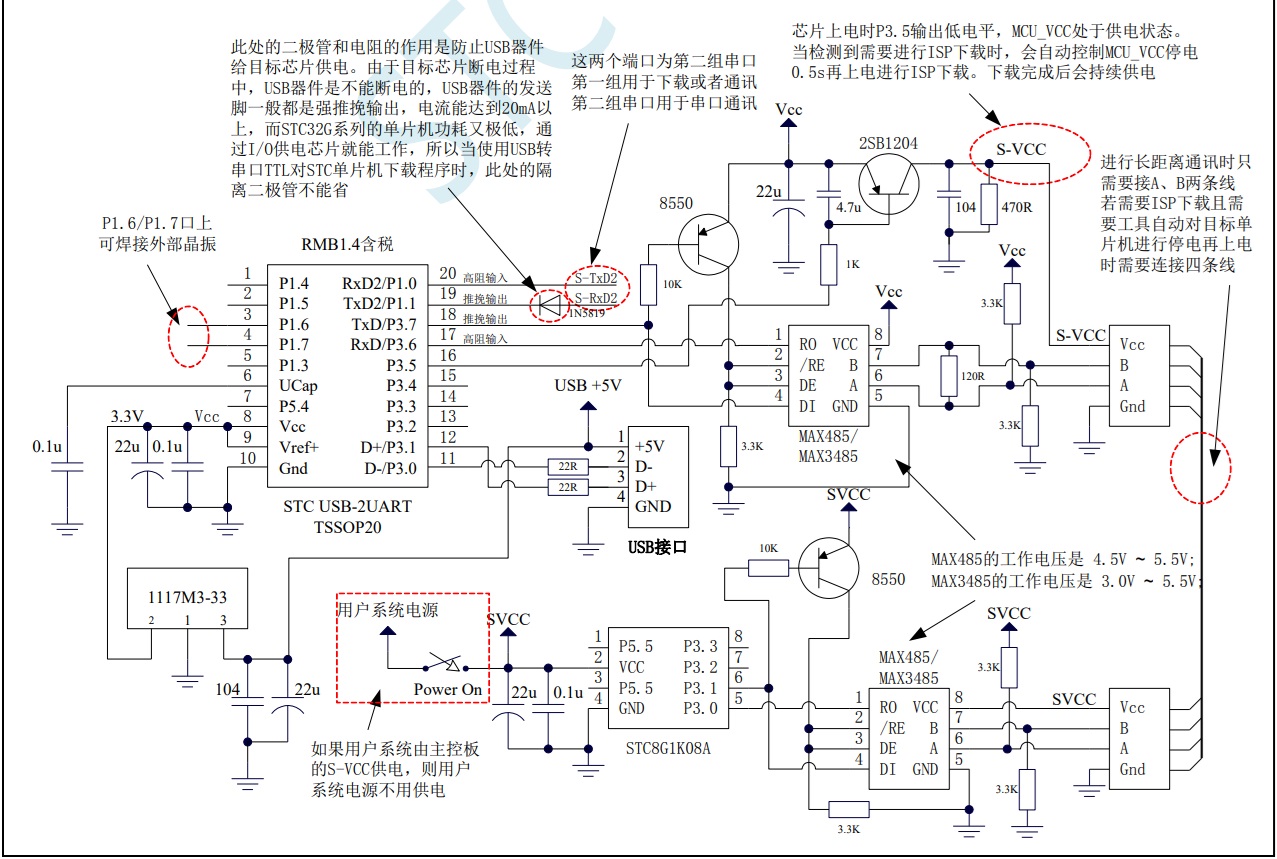

这2个图，至少 【老用户 DebugLab 审核, 自己的梁工设计】说是对的

神***

如果想省 三极管，可以如下



https://www.stcaimcu.com/forum.p ... =5057&pid=34952

小***

原理差不多，NPN功耗大，PNP功耗小

renwe***

l两个电路区别肯定有，NPN要考虑CPU内部上拉电阻同R9形成的Q1基级电流的影响，还有上电时的时序，调整好R9阻值后，程序里要把P11设置成推挽输出  ，     PNP就不需要考虑这么多，

so***

学习一下怎么使用485升级

社区***

R10(5.6K)要上拉到VCC.

liul***

renwenjun1 发表于 2024-3-15 08:39
l两个电路区别肯定有，NPN要考虑CPU内部上拉电阻同R9形成的Q1基级电流的影响，还有上电时的时序，调整好R9 ...

R10需要改接VCC吗？很多朋友说要接VCC。R9是不是大了？买电阻的时候商家没有5.6K的电阻，实际是6.1K的电阻。

liul***

社区闲人 发表于 2024-3-15 09:35
R10(5.6K)要上拉到VCC.

OK，下次R10改接VCC，如果可以再来告诉你。
谢谢！

社区***

这个电路已经使用多年了，在低的通信速率下OK。
115200下，如果引线较长，会引起通信不良。

李***

建议加TVS管做保护

社区***

电阻的阻值越小越好。我的配置是：R9= 1K, R12 = 120, 其他是3.3K 。
