全部直插，洞洞板飞线，5个外围元件的8H8K64U实验板（原理图，程序代码））

ly1*** · 发表于 2024-2-28 10:05:07

全部直插，洞洞板飞线，5个外围元件的USB直接下载仿真
===STC8H8K64U 实验板, 原理图，程序代码
有像我一样喜欢折腾的小伙伴，可以参考一下，搞来玩玩！

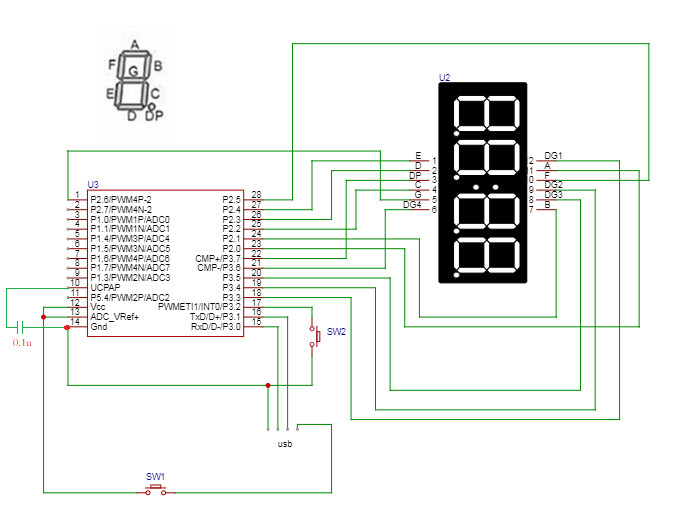

原理图：

实物图：

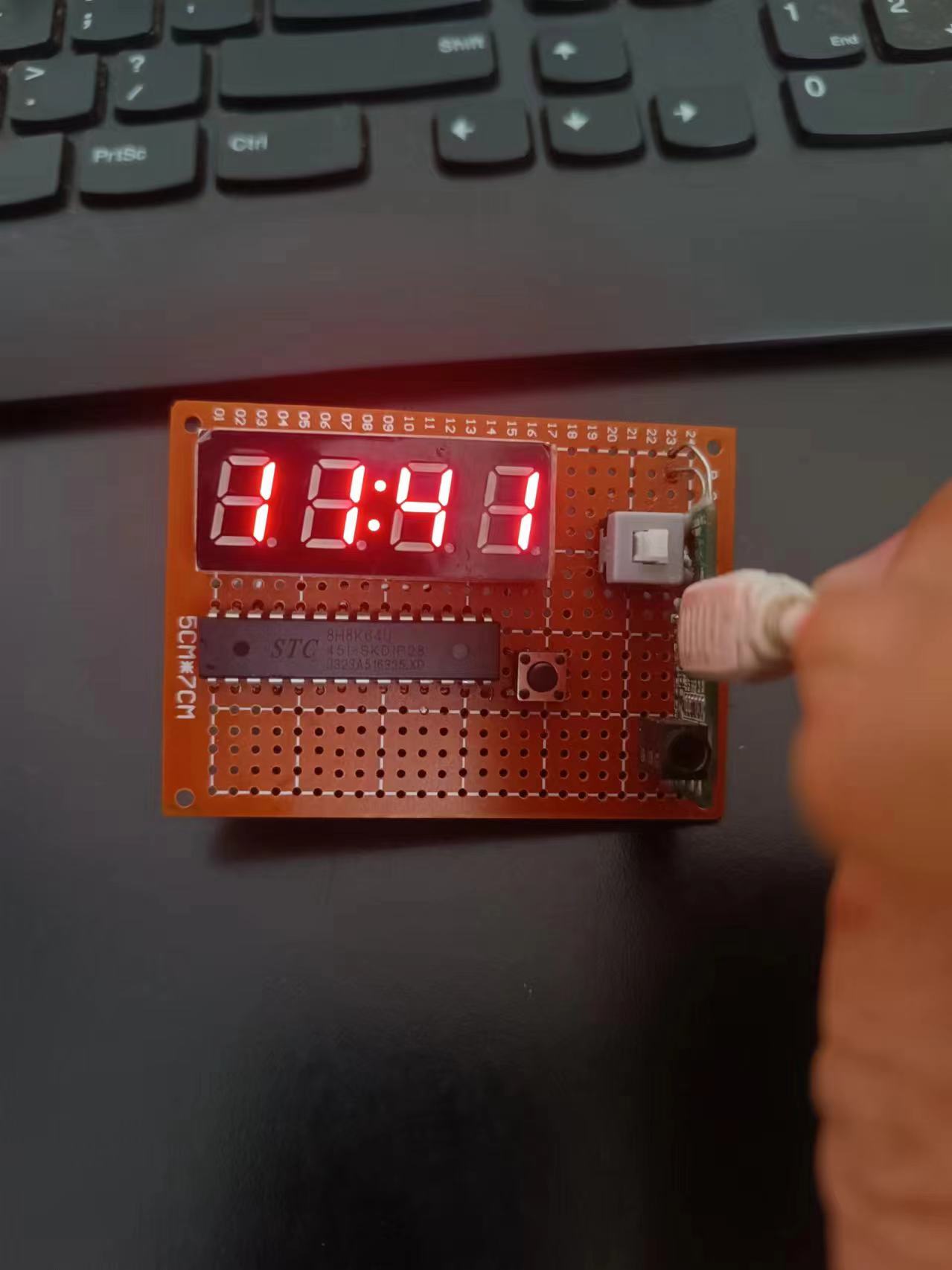

正面

正面
这个的遗憾是没将直插进行到底，
USB-TypeA/插座是插件的，这用了个
USB-TypeC/贴片插座的转接板，乱了洞洞板的精髓

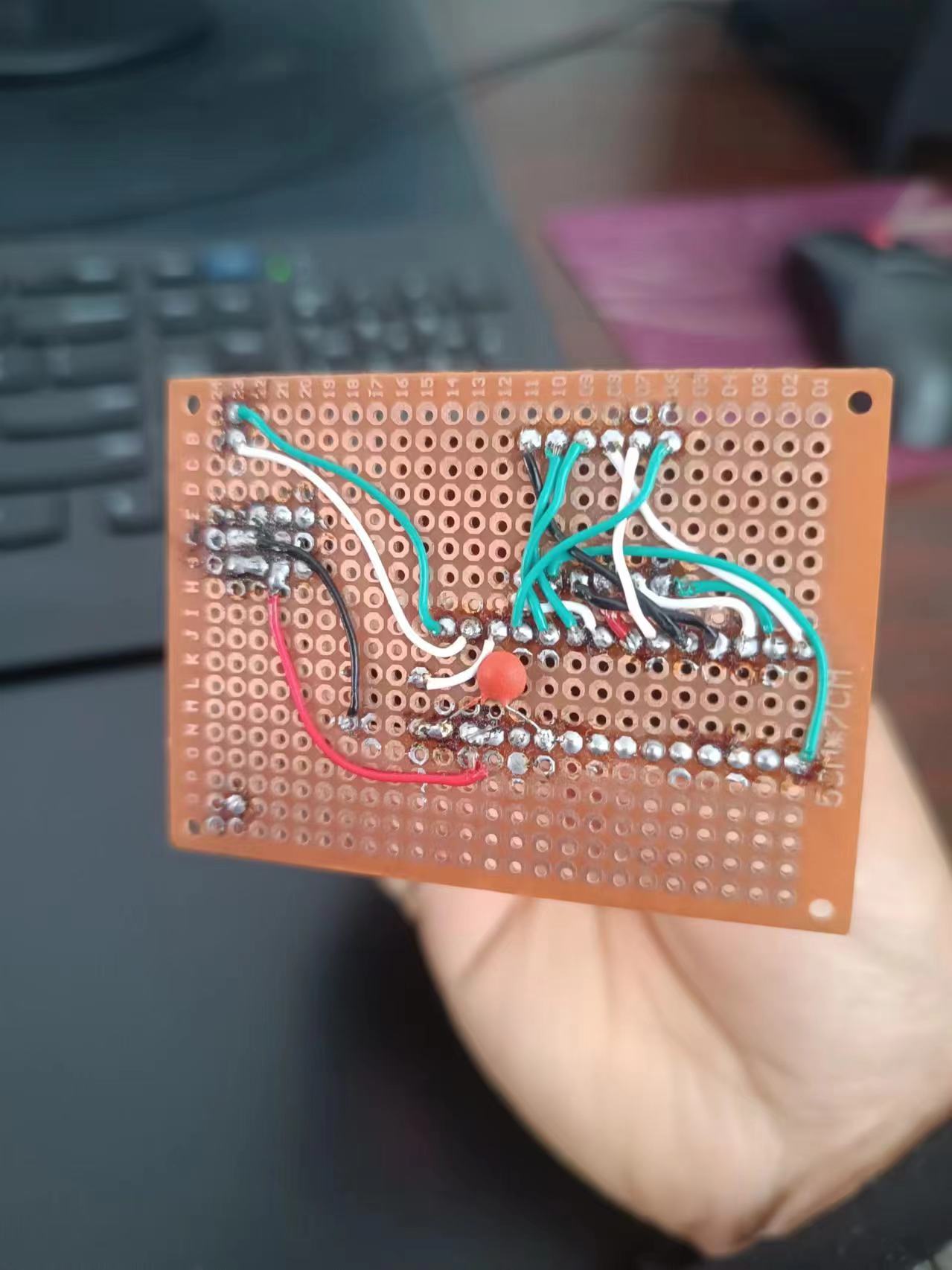

背面

背面
1、点灯（流水灯）（实验内容：数码管显示、IO口设置、定时器、不停电自动ISP下载）

minitest2.c (1.74 KB, 下载次数: 131)

minitest2.hex (879 Bytes, 下载次数: 121)
2、电子钟（用定时器实现）（实验内容：数码管显示、IO口设置、定时器、按键检测及去抖）

clock.c (2.27 KB, 下载次数: 134)

clock.hex (1.38 KB, 下载次数: 120)

神*** · 发表于 2024-2-29 08:33:07

限流电阻用内部粗糙的4K电阻？共阴 LED 数码管？


神*** · 发表于 2024-2-29 08:42:43

纯手工 DIY,
STC8H8K64U-45I-SKDIP28/PDIP40, 直插不是贴片封装 +
USB-TypeA/插件不是贴片封装

上面都有插件，用洞洞板直接飞线测试

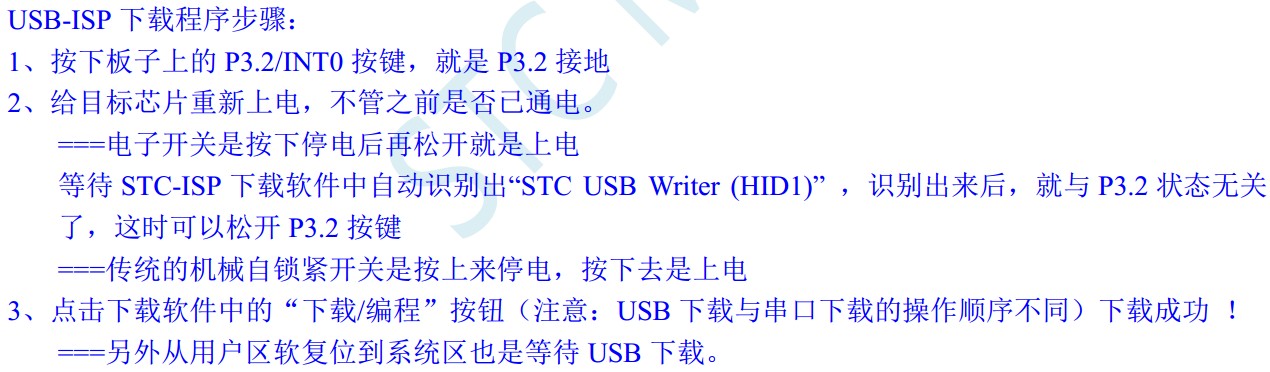

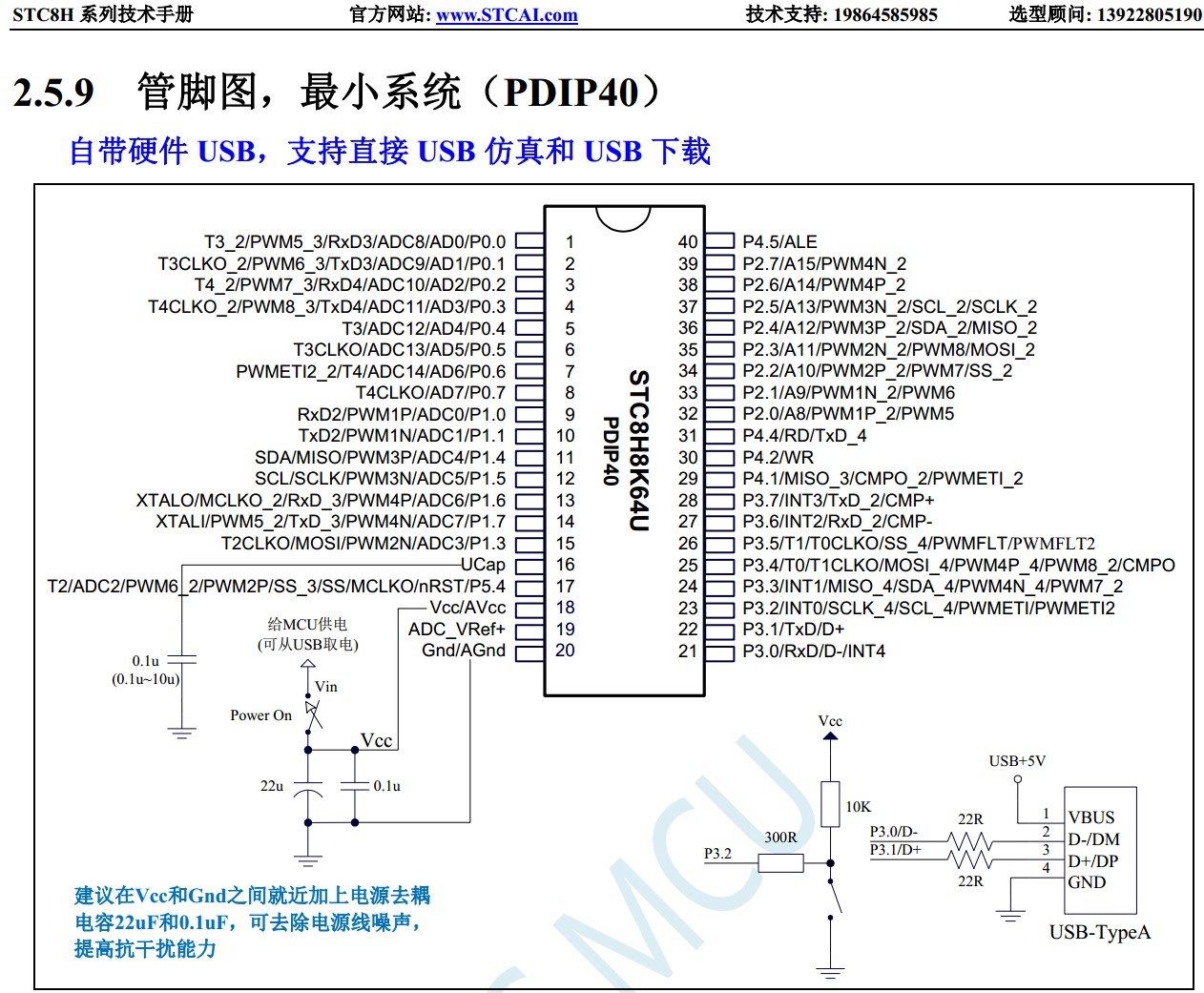

深圳国芯人工智能有限公司-产品_STC8H系列 (stcai.com)

ly1*** · 发表于 2024-2-28 10:14:40

感谢支持！

wan12*** · 发表于 2024-2-28 20:30:10

电子钟不能用RTC实现吗？

ly1*** · 发表于 2024-2-29 08:22:24

wan12*** 发表于 2024-2-28 20:30
电子钟不能用RTC实现吗？

还没学到。下个实验就准备用RTC来做

wan12*** · 发表于 2024-2-29 08:29:01

ly1350 发表于 2024-2-29 08:22
还没学到。下个实验就准备用RTC来做

我只是用串口打印了下

ly1*** · 发表于 2024-2-29 08:46:15

本帖最后由 ly1350 于 2024-2-29 08:48 编辑

神*** 发表于 2024-2-29 08:33
限流电阻用的内部的？共阴 LED 数码管？

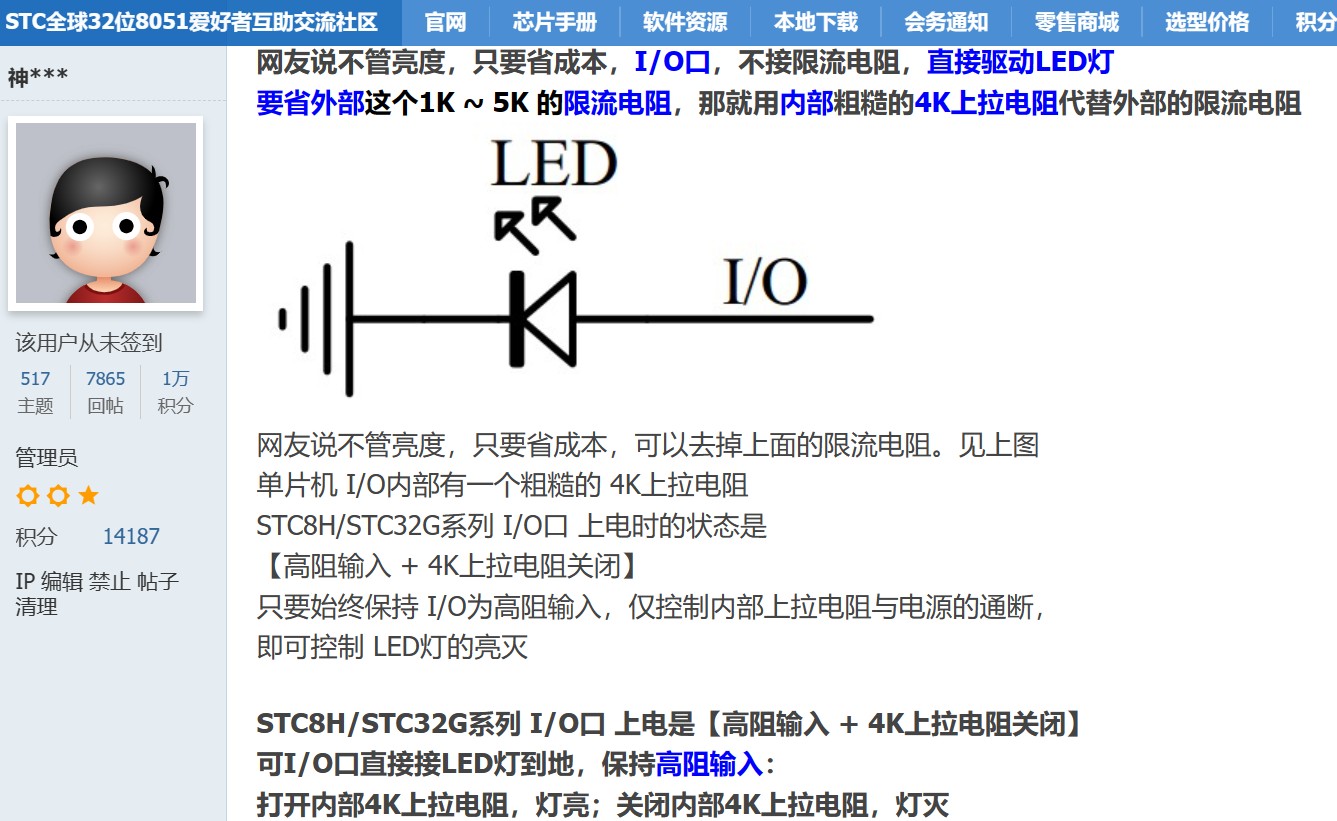

一灯大师，I/O口控制: LED点灯, NPN/PNP三级管, N-MOS管/P-MOS ...

没有用限流电阻。我是把共阴的四个位选设置成了普通IO口模式；然后，段选用的推挽模式。
也没有出现烧毁数码管的情况。

神*** · 发表于 2024-2-29 08:49:47

ly1*** 发表于 2024-2-29 08:46
没有用限流电阻。我是把共阴的四个位选设置成了普通IO口模式；然后，段选用的推挽模式。
也没有出现烧毁数 ...

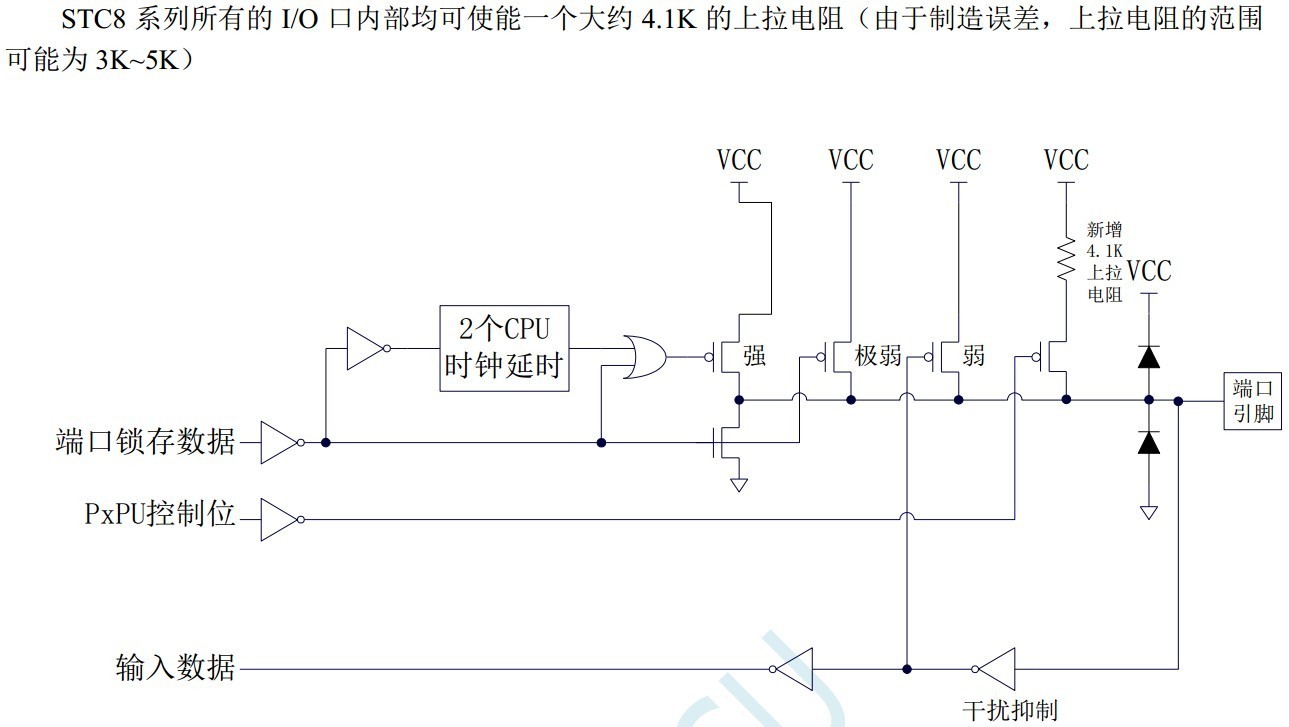

用我的建议，启动内部粗糙的4K限流电阻；
否则没限流电阻是错误设计， 10年/20年/100年后，总有一天会烧I/O的

限流电阻用内部粗糙的4K电阻！共阴 LED 数码管！
I/O 口工作在开漏模式就行了

ly1*** · 发表于 2024-2-29 08:56:08

神*** 发表于 2024-2-29 08:49
用我的建议，启动内部粗糙的4K限流电阻；
否则没限流电阻是错误设计， 10年/20年/100年后，总有一天会烧I/O ...

好的，马上改正。谢谢，指出错误！
