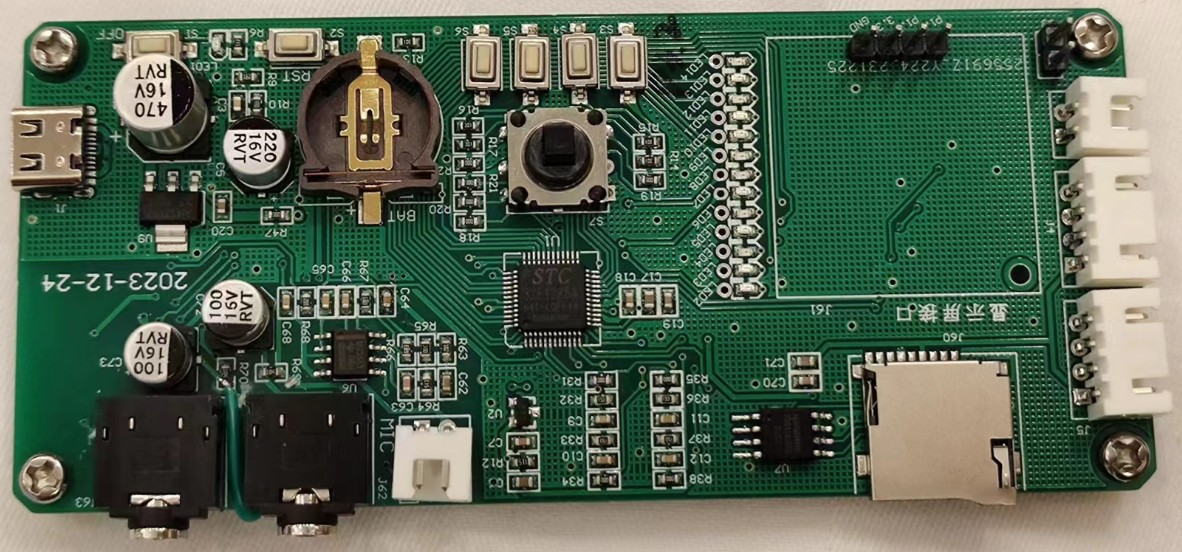

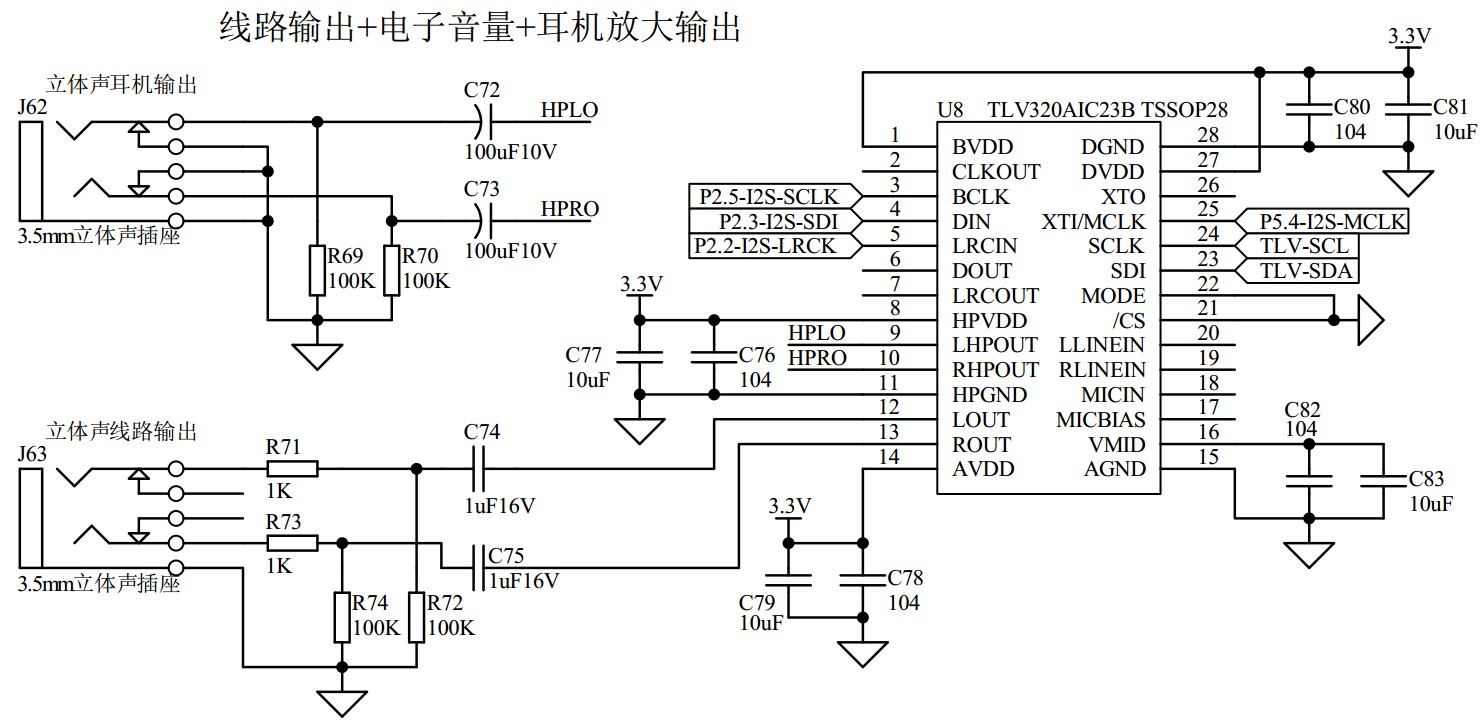

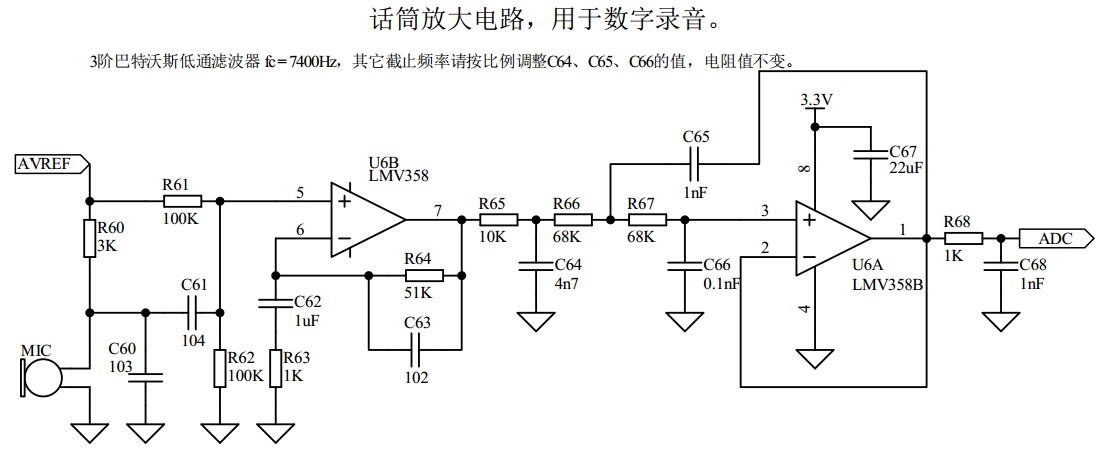

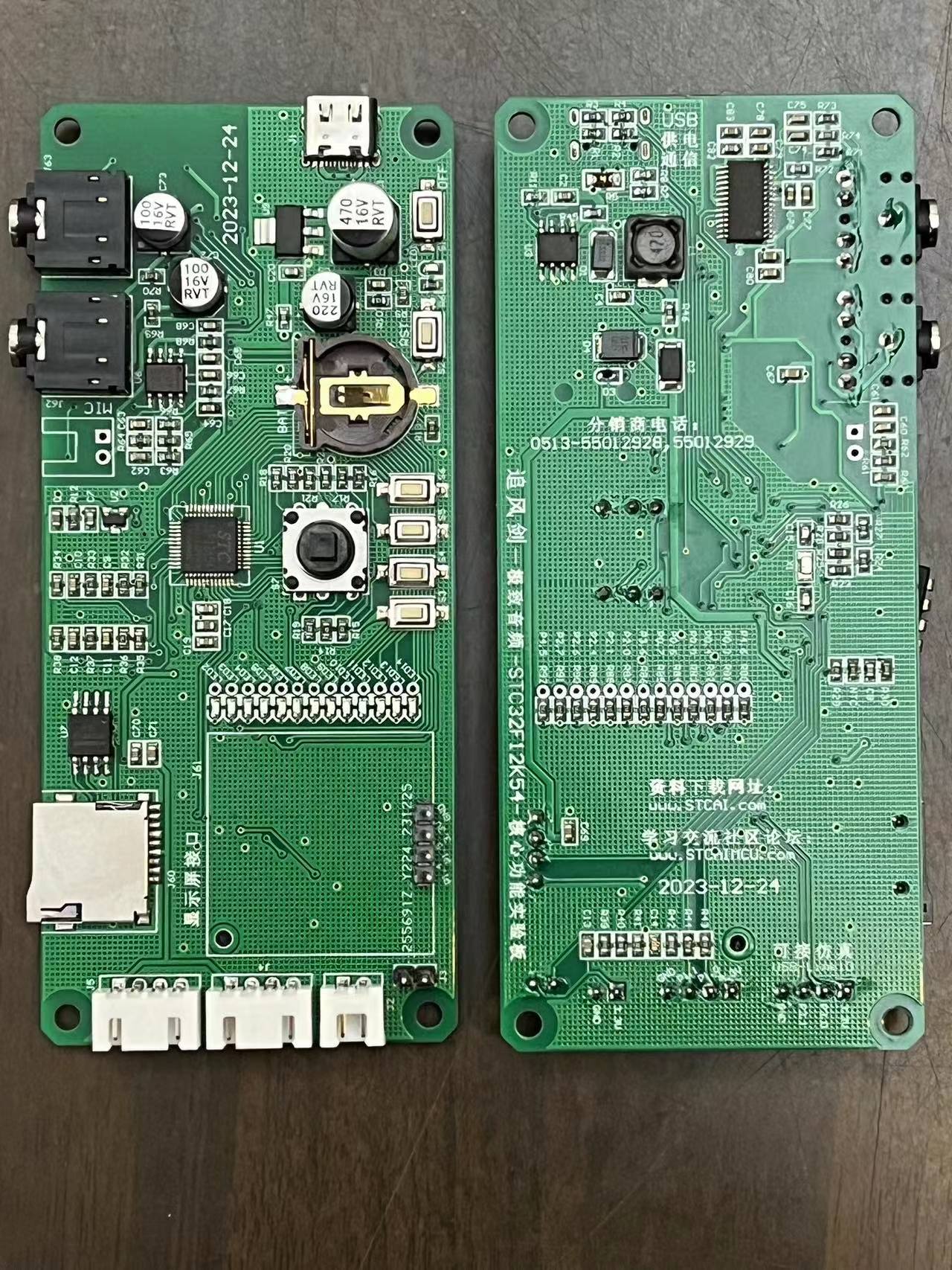

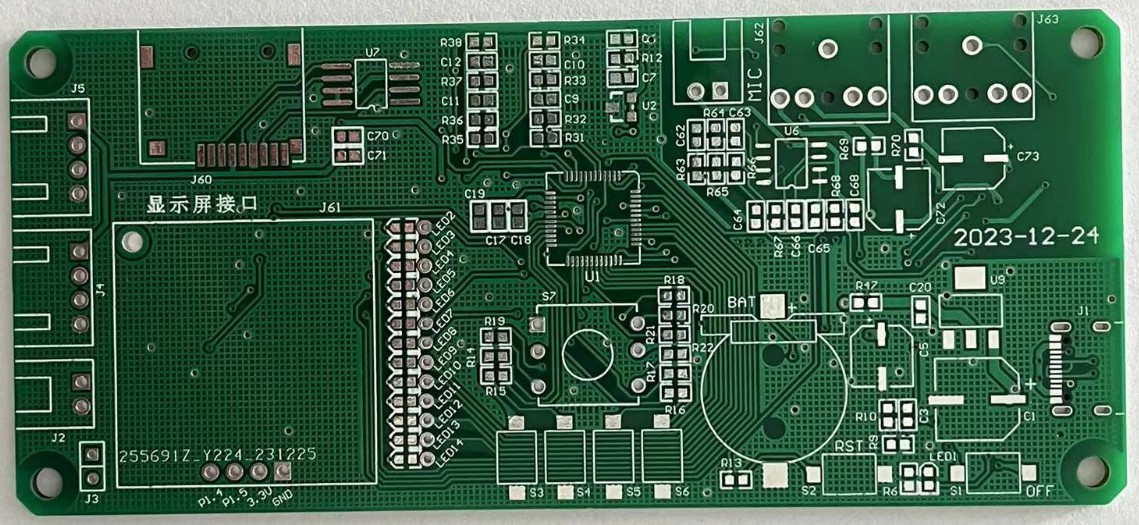

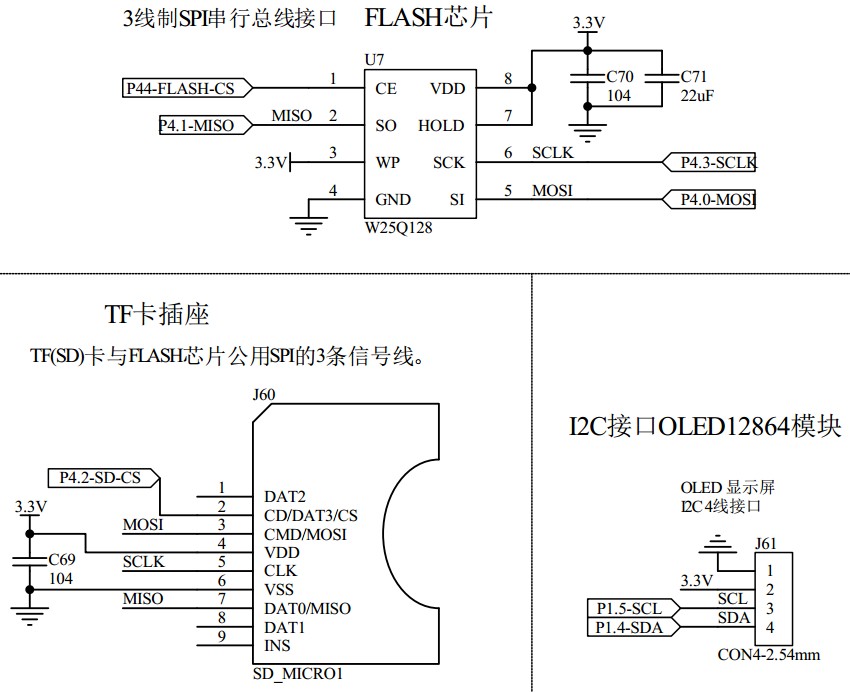

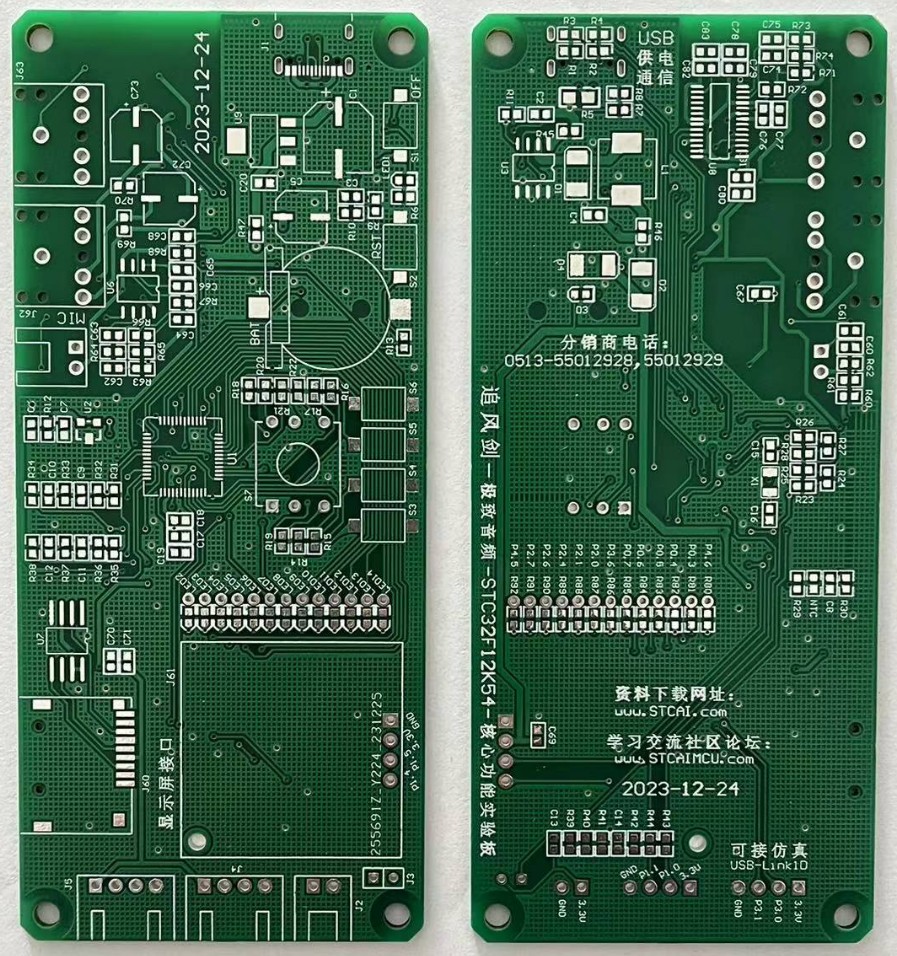

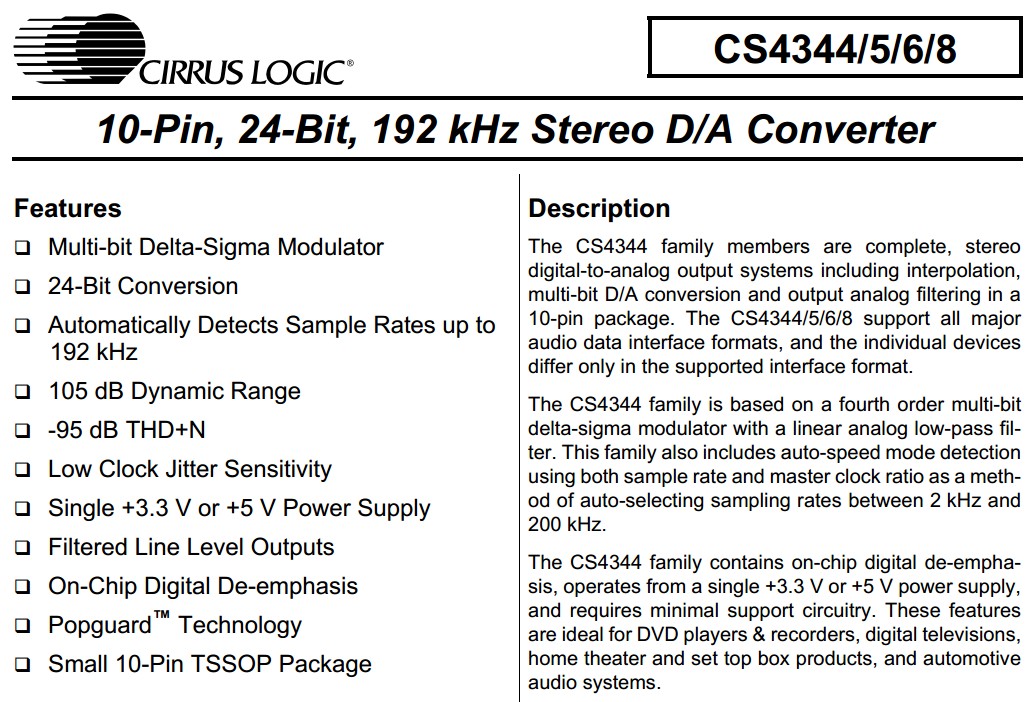

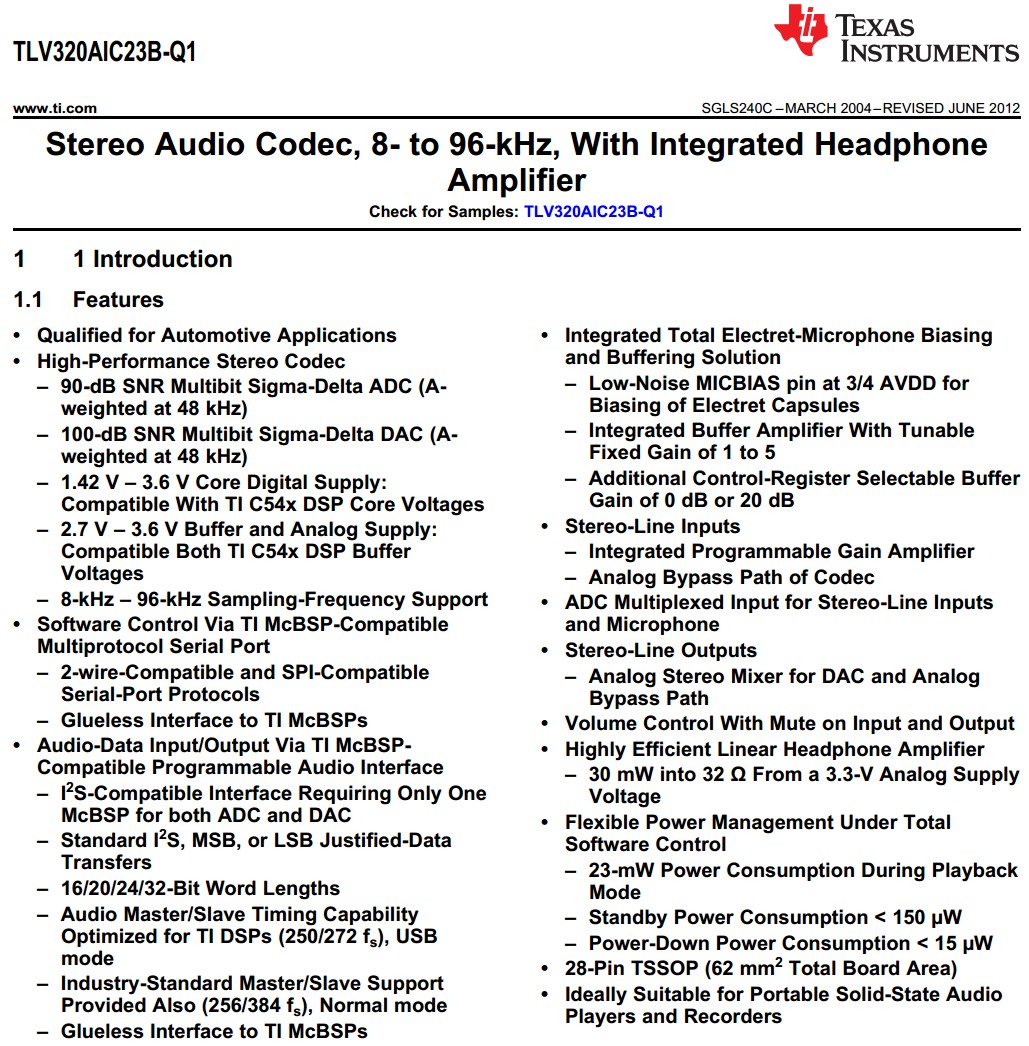

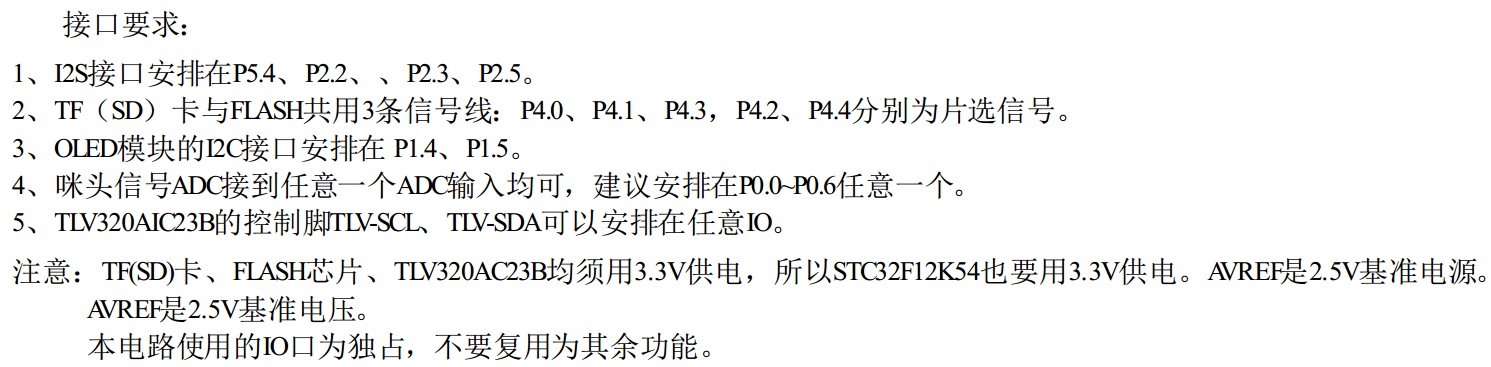

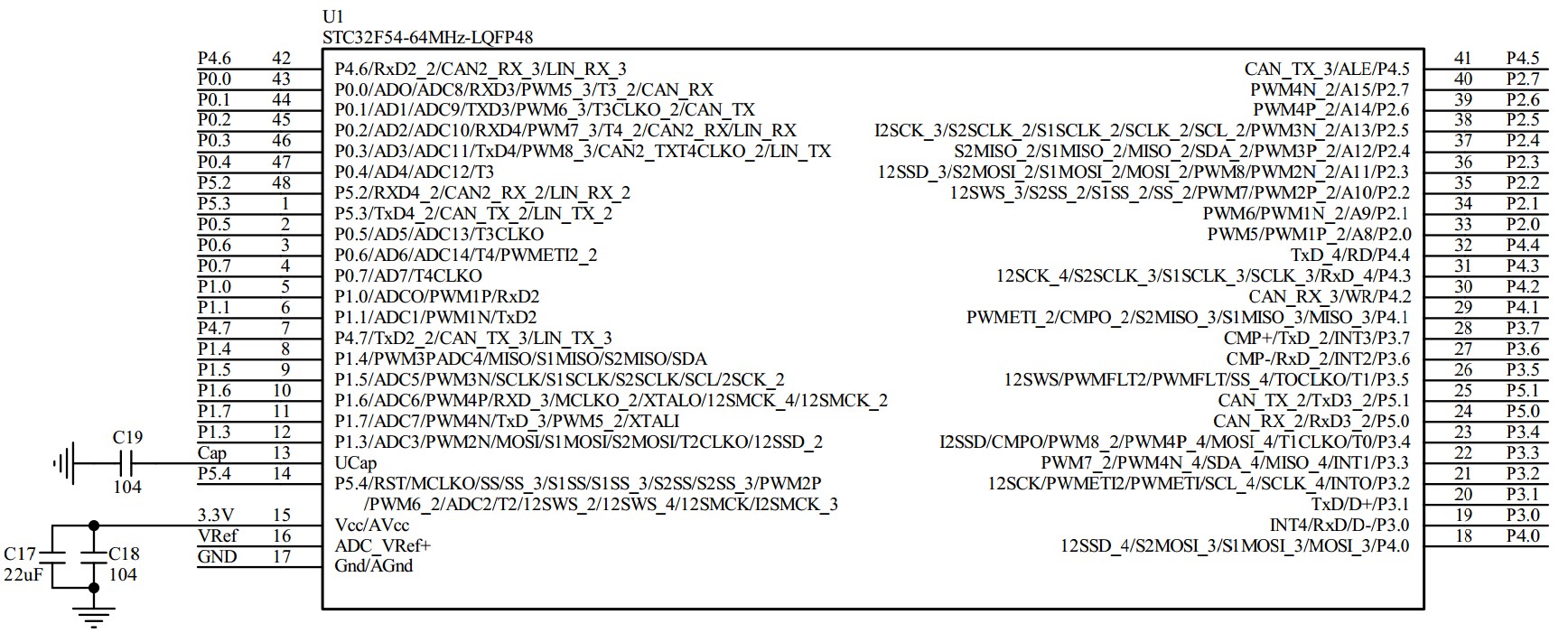

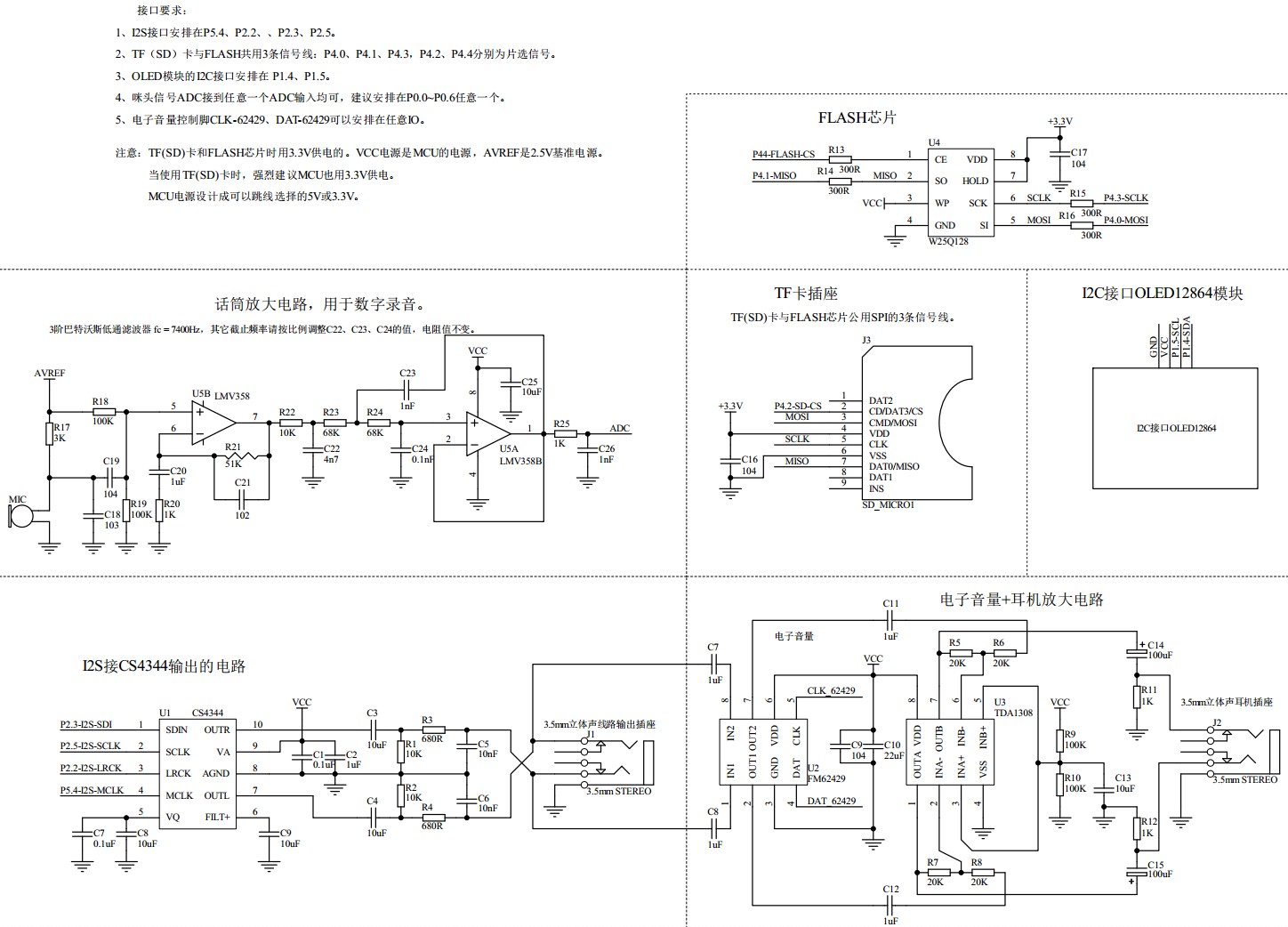

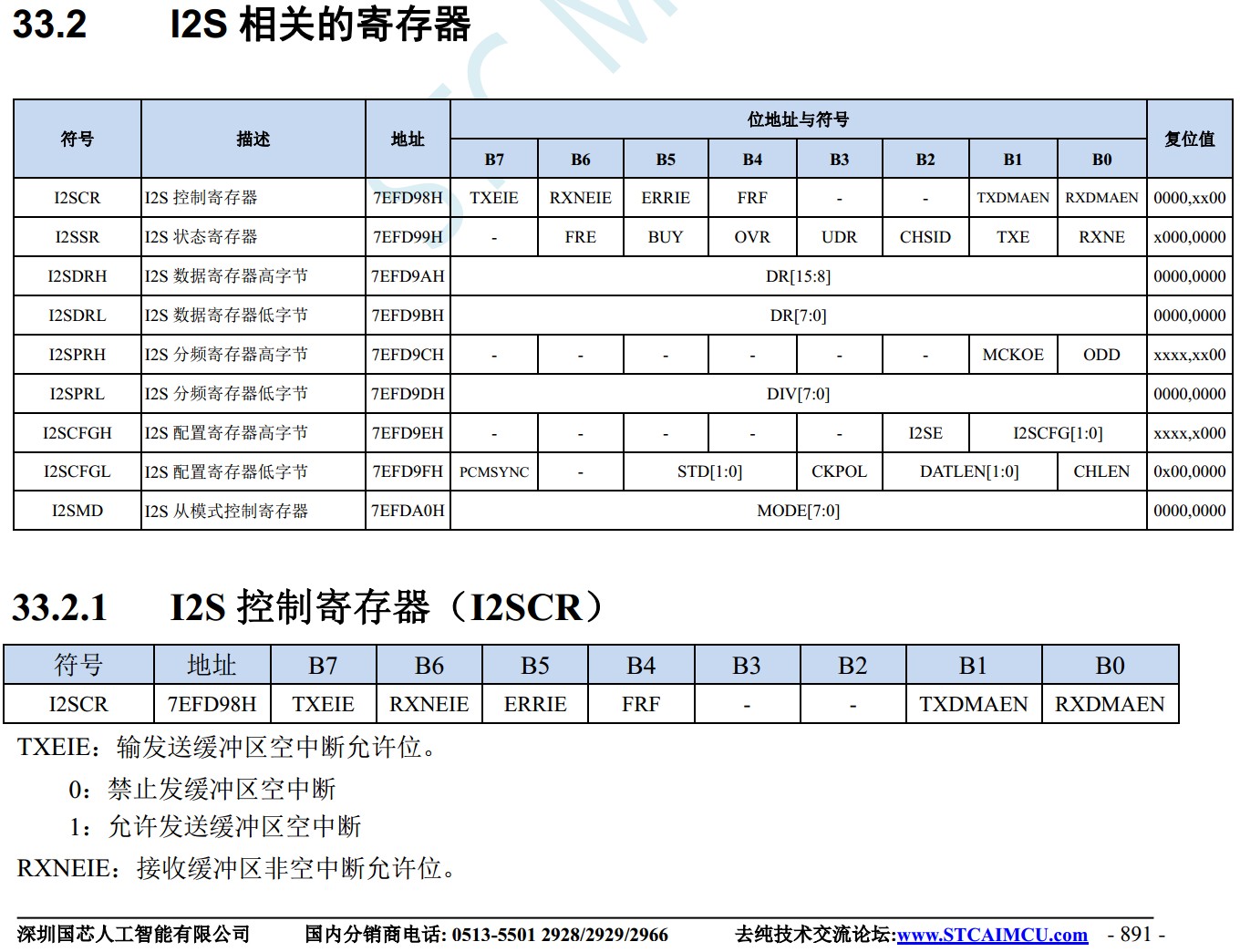

2024/1/23 最新程序更新： 使用外部24.576MHz的晶振实现STC32F12K54系列的USB声卡 ===并增加了播放速度自适应功能 本例程使用“追风剑-极致音频”核心板验证，取名“喀秋莎”USB声卡。 MCU主控：STC32F12K54-LQFP48，运行频率24.576MHz@外部晶振或者内部时钟。 PC接口： USB TYPE-C接口，用于USB下载、USB传输音频（通用USB外置声卡）。 工作电源： USB接口的5V电源输入经过AMS1117-3.3给电路供电，整个电路工作于3.3V I2S接口： 接CODEC芯片TLV320AIC23B用于I2S接口输出立体声。 由于STC32F系列只有一个I2S接口，所以I2S的线路输入/话筒输入的数据未用。 存储芯片： 128Mbits（16M Bytes）FLASH用于存贮歌曲或存储录音数据。 存储卡： TF卡座，可以插入TF卡进行播放（后续例程开发）。 话筒输入： 一路咪头经过运放放大、低通滤波后送ADC，用于录音。 声音输出： 左边3.5mm立体声插座为线路输出，音量由电脑控制。 右边3.5mm立体声插座为耳机输出，五向开关控制音量。 耳机音量： 由五向开关上下键控制，上拨音量增大，下拨音量变小。

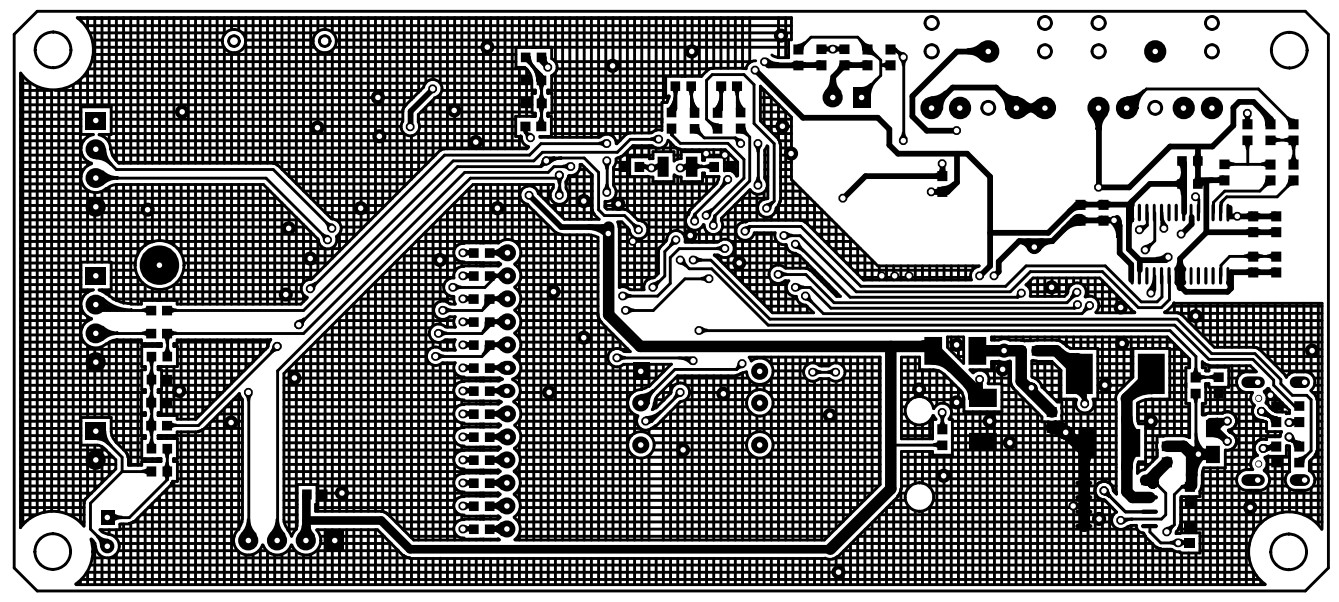

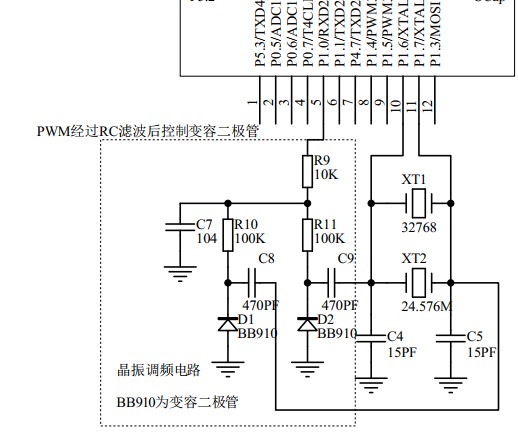

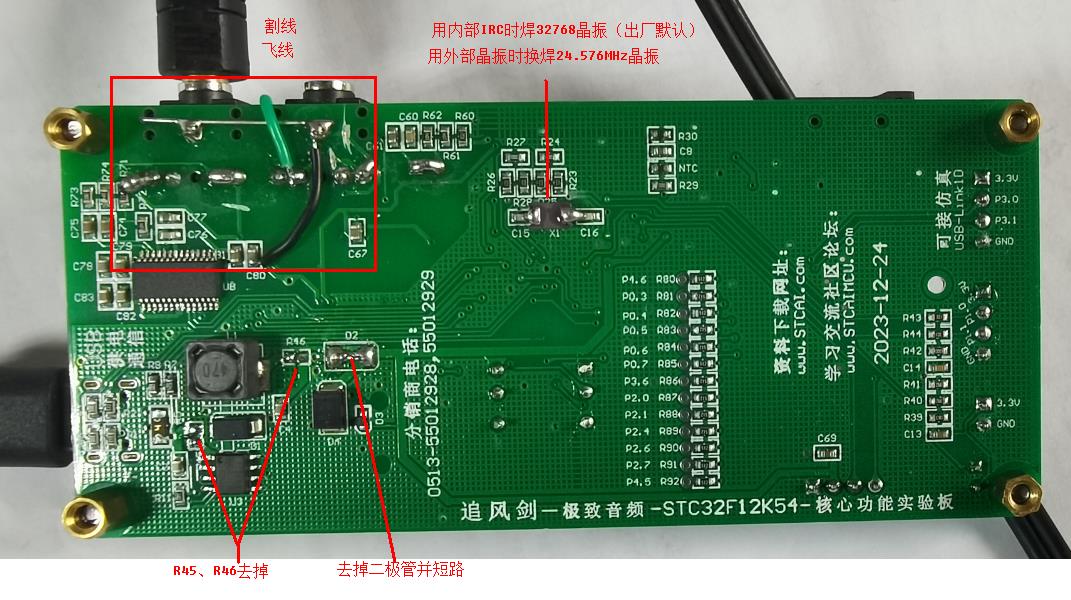

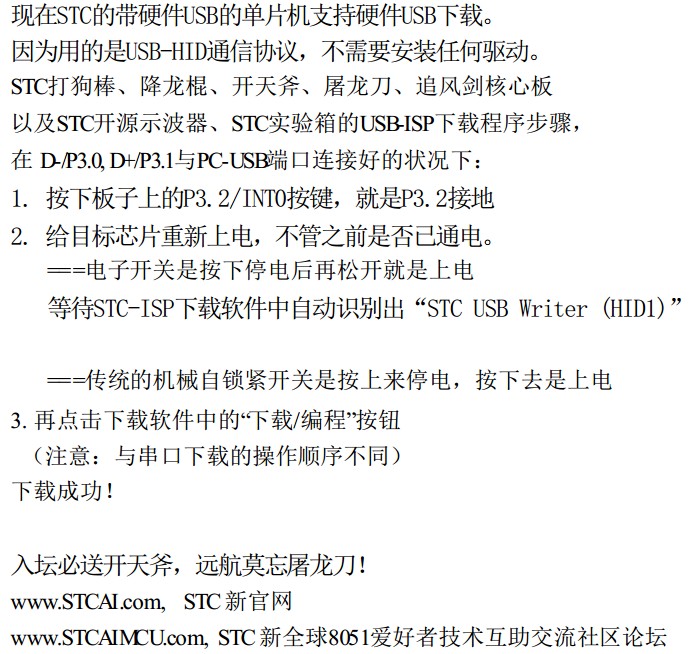

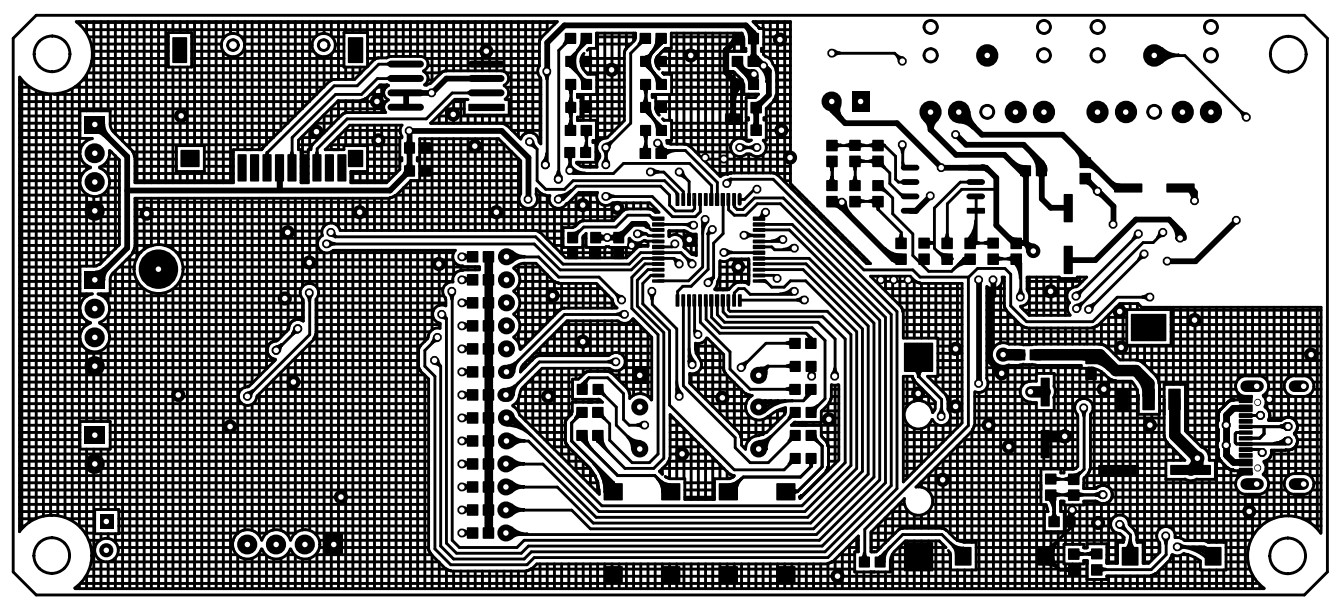

后续这个版本PCB需要修改的几个问题： 1、电源ON/OFF键不能控制AMS1117-3.3的电源断开/接通，所以不能用来配合下载，后面版本会改正。 2、两个3.5mm立体声插座的链接错误，导致要割断一些线路、重新飞线才能正常。 3、去掉背面的R45、R46两个电阻，断开XL1509开关电源。音频最好使用线性电源。 4、去掉二极管D2，直接短路，减小压降，减小电源内阻。 提醒：生产时晶振焊接的是32768Hz，使用外部24.576M晶振要换掉外部32768晶振。 本例为通用USB外置声卡程序，PC不需要安装驱动。 声音为48KHz采样，立体声16bit数据。 先提供2个程序： 1、STC32F-USB声卡-喀秋莎TLV320AIC23B-内部时钟24.576M-外接32768Hz晶振。 这个例程使用板上32768Hz晶振来控制内部IRC 24.576MHz跟PC端的数据同步。 2、STC32F-USB声卡-喀秋莎TLV320AIC23B-外部晶振24.576M。 这个例程使用外部24.576MHz晶振，使用软件处理的方法保持与PC的数据同步。 3、后续测试用变容二极管控制晶振频率的方法保持与PC的数据同步，这是终极目标，成功后发布。 下载程序方法： 打开HEX文件，选择内部主频24MHz，持续按着开关S3（P3.2）， 插入USB TYPE-C，电脑识别到STC-USB Writer (HID1)，则已经准备好USB下载， 点击“下载/编程”按钮，即可下载。下载完成后，就可以直接播放音乐了。
|
