STC单片机uC/OS-II移植记（5）：纠正原移植程序中将“RETI”与“RET”混用产生的错误

杨***

一、前  言

前面的文章介绍了STC8的uC/OS-II移植版和该移植版参考的原始的陈是知移植版的基本情况，这两个版本在处理移植“任务调度开始函数”（OSStartHighRdy）和“非中断任务切换函数”（OSCtxSw）这两个接口函数时存在一个严重的错误：在结束C语言的函数调用时用中断返回指令“RETI”代替与结束“LCALL”调用配对的函数返回指令“RET”。

本文将详细地介绍这个错误的来源和纠正的方法。

二、用 “RETI”代替 “RET”的错误

（1）在STC8上的uC/OS-II移植版中有三个（也只需要三个）移植接口函数：

它们的出口都使用了同一段程序：

（2）这个统一出口对应的三个接口函数中第62行的“OSIntCtxSw”是在硬件中断的ISR中调用的，采用第216行的“RETI”指令可以理解，但是对于第60行和61行的头两个接口函数，程序是用“LCALL”指令访问的函数，为什么要用中断返回指令“RETI”而不用函数返回指令“RET”。

（3）首先可以用实验来证明“OSCtxSw”跟中断没有关系的观点。下图是实验范例“05_uCOSII_任务级切换”中的“main()”函数，其中只是对前文“04_RTOS_基础测试程序”中“main()”函数进行了注释：

作为实验程序，将其中有关中断设置的第45和46行、第49和50行，以及与中断有关的任务A的建立语句第56行全部注释掉，然后编译，烧录到开发板上，肉眼就可以看到，没有什么“系统中断”，任务B和任务C照样可以正常轮流运行，正常的进行任务切换。

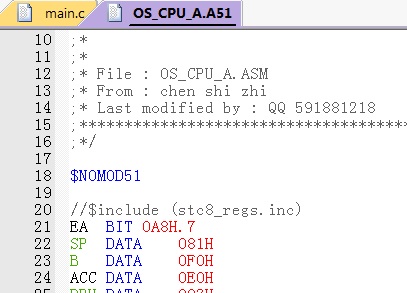

（4）上面的移植程序来源是陈是知的移植版，见下图：

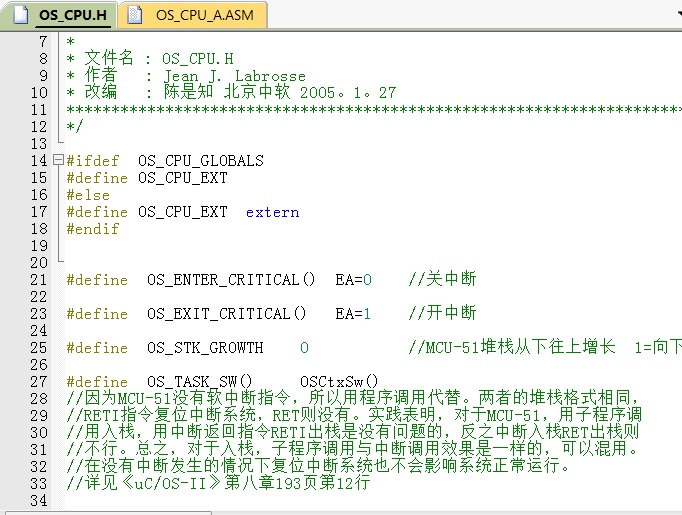

为了查找上面疑问的来源，笔者找到了《uC/OS-II内核分析、移植与驱动程序开发》一书作者陈是知在其移植源程序中的解释，见下图：

其中提到书中的内容如下：

（5）虽然目前的移植例子的在实际运行中并没有显示异常，但是对于原始移植者陈先生的见解笔者完全不赞同。

首先笔者从来没有在有关8051的书籍和STC官方手册看到RET和RETI指令可以无条件混用，如果是有条件可以混用，笔者也没有看到这个条件是什么。

其次移植RTOS是给出一个系统平台，是提供给用户在其基础上来编写自己的应用程序，因此不能用几个具体的移植案例来证明移植的RTOS平台的可靠性和安全性。因此笔者认为这两个移植版本均存在错误，必须找出原因和加以纠正。

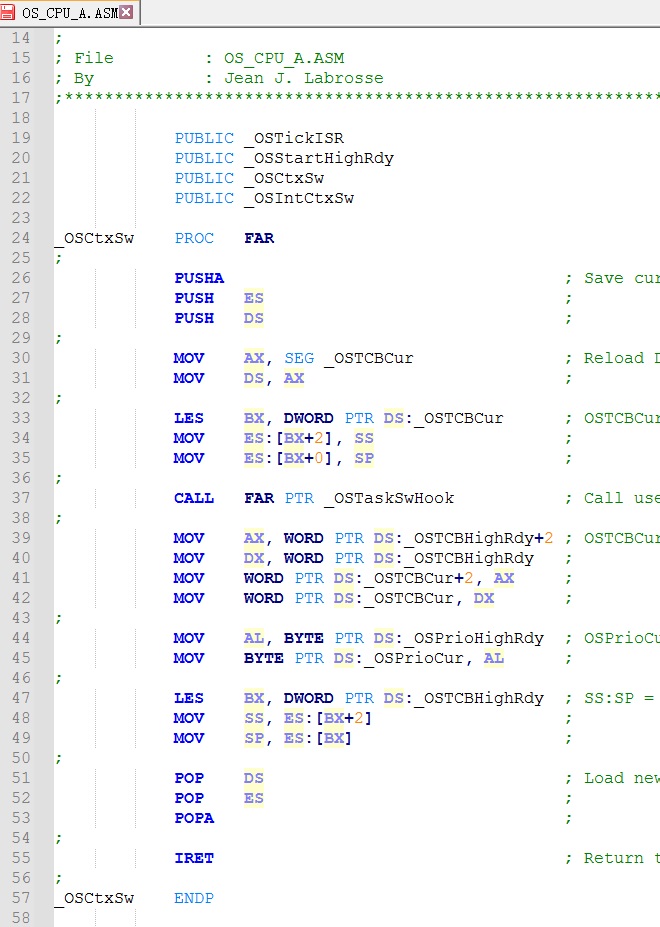

（6）为什么移植者会采用这种混用的方法，笔者又查看了uC/OS-II发明者本尊的著作《嵌入式实时操作系统uC/OS-II（第2版）》和其中的移植例子，原著中关于移植接口函数“OSCtxSw”的程序见下图：

其中居然也是用8086汇编语言的中断返回指令“IRET”来实现非中断任务切换的。为什么？

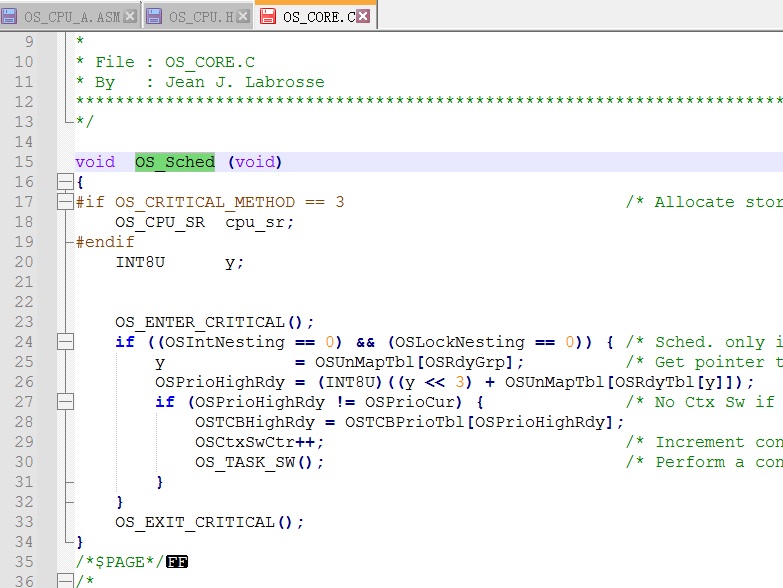

笔者又查看了原著中非中断任务切换函数“OS_Sched”对“OSCtxSw”的调用方式，见下图：

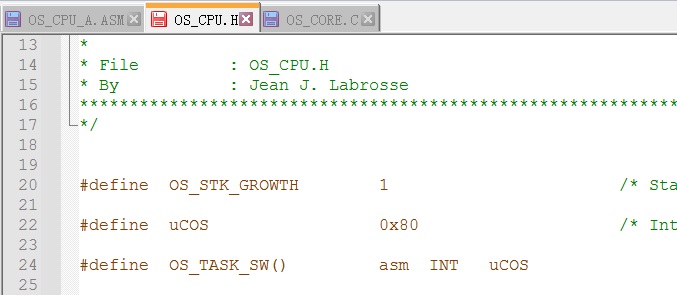

图中第30行具体实现任务切换，且语句“OS_TASK_SW()；”看起来也像是函数调用，不过它不是真函数，是一个宏定义：

这是PC机上BC45的C语言内嵌汇编指令，其中“asm”告诉编译器后面的是8086汇编语言，“INT 0x80”是产生一个80H号软中断，按中断的方式执行80H号中断服务程序。也就是说，用户任务程序中的非中断的任务切换，其实还是通过“中断”的方式来实现。

（7）至此，笔者认为产生将RETI与RET错误混用的根源来自于原始的被移植程序。

由于uC/OS-II发明者的著作和书中给出的例子是以将他的研究成果移植到PC机的“DOS”操作系统上来介绍移植接口的。在DOS系统下，整个uC/OS-II RTOS系统只是整体第作为一个用户程序在运行，而这时uC/OS-II的多个RTOS实时任务只是一个用户程序的不同程序片段（操作系统术语是线程）。

在DOS操作系统中，保存一个线程现场，恢复现场切换到另一个线程，标准的方法就是通过软中断调用。因此uC/OS-II进行“非中断任务切换”时，是调用DOS的80H号软中断来实现的，所以“OSCtxSw”任务级切换是一个8086CPU的中断过程，因此前面第55行使用“IRET”返回，对于DOS下的uC/OS-II这是正确的。

但是这里的移植目标机是STC8H裸机，“OSCtxSw”任务级切换程序是汇编语言写C语言函数，原始移植源中的“IRET”指令在移植时应该用“RET”来替代，不需要保存原样将RETI与RET混用。

三、STC8H上的uC/OS-II的错误的纠正

（8）根据上面找到的产生错误的原因，纠正错误的方法是不需要混用，将对应的函数的出口改为“RET”指令即可。为此特地将前文测试程序中合并在一起的三个接口函数分开来写，编写了“06_uCOSII_错误纠正程序”。

（9）纠正错误的方法很简单，将“OSStartHighRdy()”和“OSCtxSw()”函数的出口的“RETI”换为“RET”就行。

（10）对于RTOS运行由于系统中断和任务切换的过程是很快的、实时的，并且在时间上是互相关联的，很难用仿真跟踪来观察，因此为了证明错误已纠正，在程序中还使用P2端口连接一个8路逻辑分析仪来显示RTOS的运行状况。

其中第0通道和第1通道分别显示定时器0中断和定时器3中断，观测程序见下图：

定时器中断的正常情况时是连续的正脉冲，进入中断时为高电平，退出中断时为低电平。

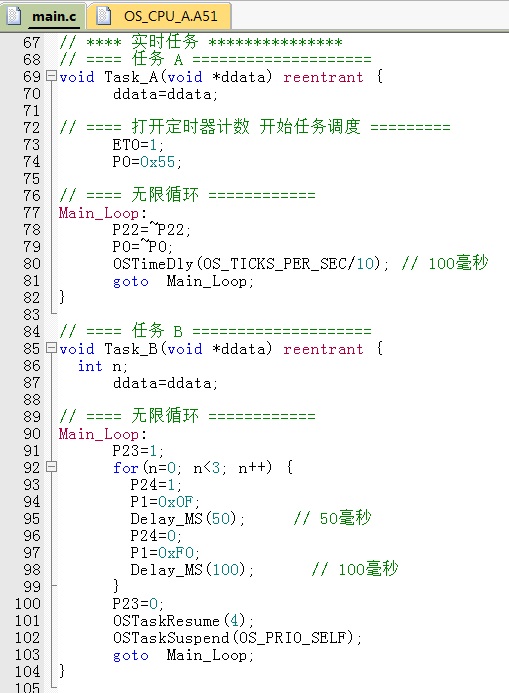

任务A和任务B的观测程序如下：

第78行P22每个循环翻转一次，正常情况是周期为200毫秒的方波。

P23显示任务B得到程序执行权的状态，高电平代表任务处于“执行态”，低电平代表任务处于“挂起（休眠）态”。P24显示连接P1端口的LED灯的闪烁状态。

任务C的观测程序如下图：

程序中P25显示任务C得到程序执行权的状态，高电平代表任务处于“执行态”，低电平代表任务处于“挂起（休眠）态”。

第116行的P26在P3跑马灯每移一位时翻转一次，正常情况是周期为400毫秒的方波。

下图是纠正混用错误后的系统运行的逻辑分析仪观测截图，可以看到系统运行正常。

六、结束语

（11）对于笔者的移植范例程序，纠正错误后运行正常。那么对于陈先生的移植范例程序，纠正后运行还会正常吗？我猜不会，所以陈先生经过试验才会不得已混用的。

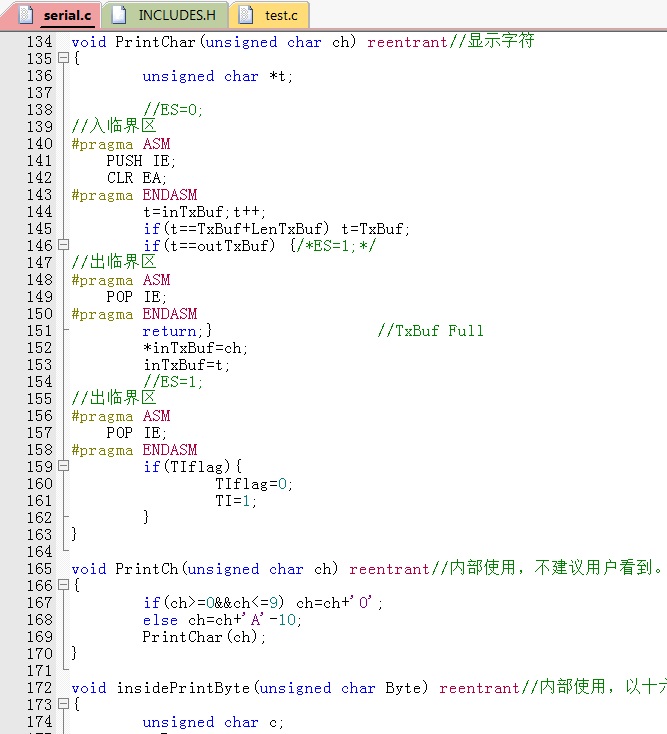

两个移植范例的差别在于笔者范例是只用了连接端口的LED灯，对端口的操作都是单条汇编指令可以完成的。而陈先生的移植范例是采用串口中断作为例子，其串口程序十分复杂，下图是其中部分：

其中逻辑流程比较复杂，因此难免挂一漏万，也有可能对于他的具体范例两者必须都用“RETI”。

（12）对于移植或者开发一个RTOS，笔者认为应该先用最简单的范例验证系统的正确性和可靠性，然后再用RTOS设备的规范去开发串口等外部设备驱动程序。

（13）上面的观察程序能否一直正常运行下去呢？由于移植程序还存在一些问题和瑕疵，这就不好说了。这些移植中问题和瑕疵还有哪些，后续文件将继续介绍。

神***

我最近健忘的厉害，技术我已是似懂非懂
但 这个 【RET, RETI】 我是知到绝对有区别的，当年毕设，软件模拟硬件复位 ！！！
关中断后，用了2次 RETI, 最后1次 RETI 到 0000H 就搞定软复位了。
8032有2级中断优先级，你不知道中断嵌套了几次，就中断优先级有2级，就 RETI 2次 ！
RETI 可以清内部被中断挂起的中断优先级标志，无专门的指令，无专门的寄存器干这个事 ！
如果误用 RETI / RET 很恐怖，不擅长 【二进制码和汇编】到杨老师这种级别的，
会不知道自己错在哪 ，中断优先级被搞乱了 ！
其实我们内部最擅长的是 二进制码/汇编/Verilog和Linux

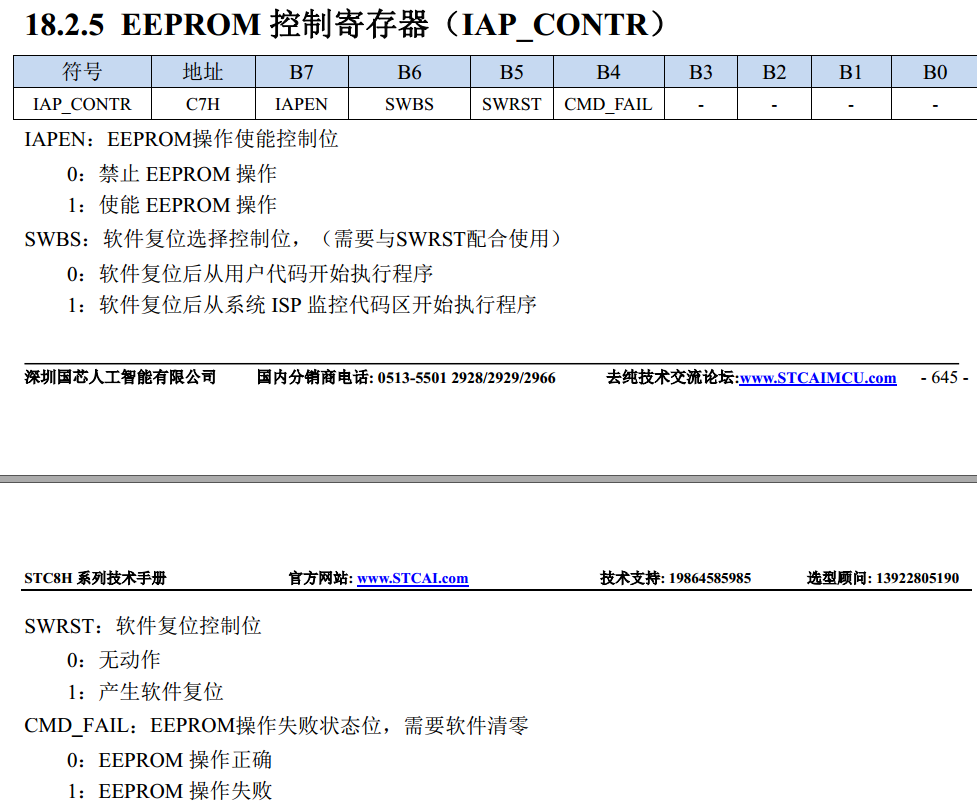

为这 RETI，我领导芯片设计时，首先就加了软件复位

杨老师是我敬重的技术权威，我也老了，但我们酒后讲的都是帮助8051世界一起进步的核心技术

LA***

（11）对于笔者的移植范例程序，纠正错误后运行正常。那么对于陈先生的移植范例程序，纠正后运行还会正常吗？我猜不会，所以陈先生经过试验才会不得已混用的。

===========================================================================================

RETI  是中断返回指针,  相当于同时执行 RET 和 清当前内部的中断级标志位(充许该中断级能再次响应中断).

当 中断没有发生时,  RETI  的执行, 等同于 RET, 这是常识.

因此, 在没有中断产生的情况下,  RETI  指令的执行,  等价于 RET,   陈是知先生移植版的混用, 完全没有任何问题.

LA***

神农鼎 发表于 2023-5-28 16:20
我最近健忘的厉害，技术我已是似懂非懂
但 这个 【RET, RETI】 我是知到绝对有区别的，当年毕设，软件模拟 ...

以前的 51有2级中断优先级，所以需要 用2次 RETI, 才能清除内部的2个中断级标志位(如没有响应中断,相当于空操作), 最后跳转到 0000H 才算正式软复位了。

现在的 STC51, 有4级中断优先级，需要 用4次 RETI 才行。
