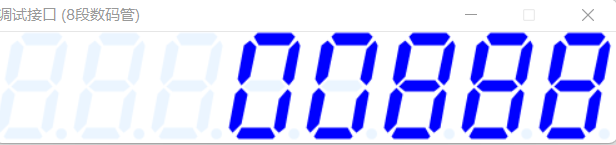

| 请教各位前辈:我用8H1K08 SOP16接一个编码器,按照手册上范例程序“23.10.22使用高级PWM实现编码器”,编码器A相接P1.0,编码器B相应该接P1.2,但是这个MCU没有P1.2,根据手册描述P1.2在P5.4口上,编码器B相接到P5.4,但是始终读取不到脉冲数字,模拟数码管显示一直是0,后来把编码器B相改接到P1.6,脉冲数字还是0,不知何故,还望各位前辈帮忙指正,谢谢! 串口通讯正常,因为我把pulse改成数值888后模拟数码管显示数值888正常,所以怀疑是PWM配置部分有问题。
 中断是正常的,能进中断,能串口发送数据,只是pulse = PWMA_CNTR一直是0

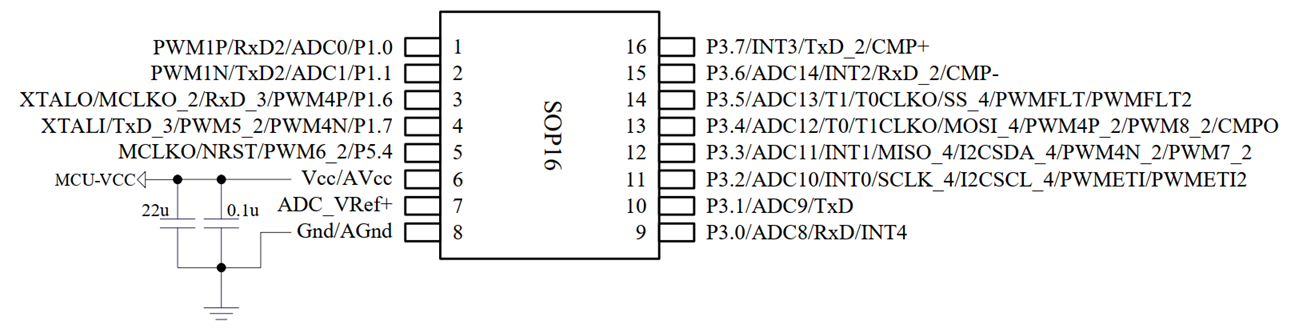

 想知道STC8H1K08 SOP16的P1.2是不是在P5.4?如果这个MCU没有P1.2、P5.4也不能用的话,用P1.6是否可以?我尝试B相接P5.4、P1.6,都不行,脉冲数值都是0

 void PWMA_config(void)
 {
 PWMA_PSCR = 0;// 预分频寄存器, 分频 Fck_cnt = Fck_psc/(PSCR[15:0}+1)
 PWMA_ARR  = 0xffff;// 自动重装载寄存器,  控制PWM周期
 PWMA_CNTR         = 0;//清零编码器计数器值
 PWMA_ENO    = 0;        // IO输出禁止
 PWMA_CCMR1  = 0x01+(10<<4);        // 通道1模式配置, 配置成输入通道, 0~15对应输入滤波时钟数: 1 2 4 8 12 16 24 32 48 64 80 96 128 160 192 256
 PWMA_CCMR2  = 0x01+(10<<4);        // 通道2模式配置, 配置成输入通道, 0~15对应输入滤波时钟数: 1 2 4 8 12 16 24 32 48 64 80 96 128 160 192 256
 PWMA_SMCR   = 2;                        // 编码器模式, 模式1或模式2: 每个脉冲两个边沿加减2.   模式3: 每个脉冲四个边沿加减4.
 PWMA_CCER1  = 0x55;                        // 配置通道输入使能和极性, 允许输入, 下降沿
 PWMA_CCER2  = 0x55;                        // 配置通道输入使能和极性, 允许输入, 下降沿
 PWMA_PS     = 0;                        // 选择IO,0:选择P1.0 P1.2
 PWMA_IER    = 0x02;        //设置允许通道1~4中断处理
 PWMA_CR1    = 0x01;                        // 使能计数器, 允许自动重装载寄存器缓冲, 边沿对齐模式, 向上计数,  bit7=1:写自动重装载寄存器缓冲(本周期不会被打扰), =0:直接写自动重装载寄存器本(周期可能会乱掉)
 }

 void PWMA_ISR(void) interrupt 26
 {
 if(PWMA_SR1 & 0x02)        //通道1 编码器中断
 {
 pulse = PWMA_CNTR;
 B_Change = 1;                //标志已有捕捉值
 }
 PWMA_SR1 =0;
 }







 编码器接线是按照梁老师的这个图接线的

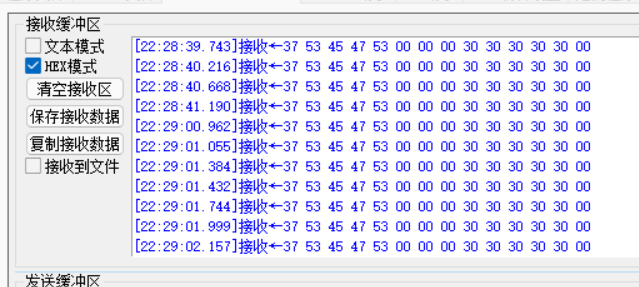

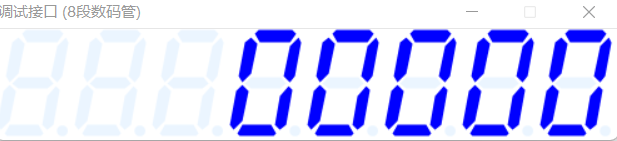

 正转或者反转编码器旋钮,串口都能看到有数据发送过来,模拟数码管显示的数值是0











 |
 |
