紧急求助Ai8H1K28-36I-TSSOP20工作中啸叫

zhuda***

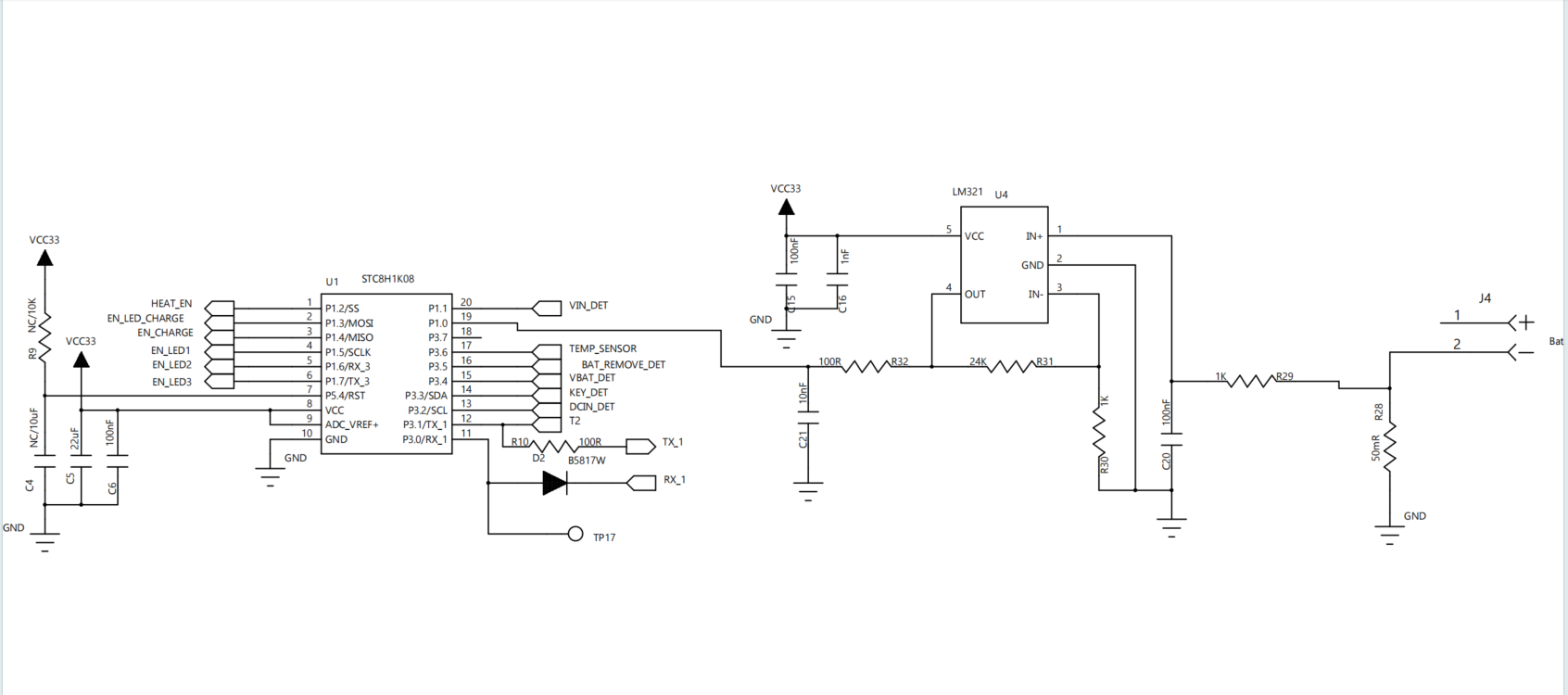

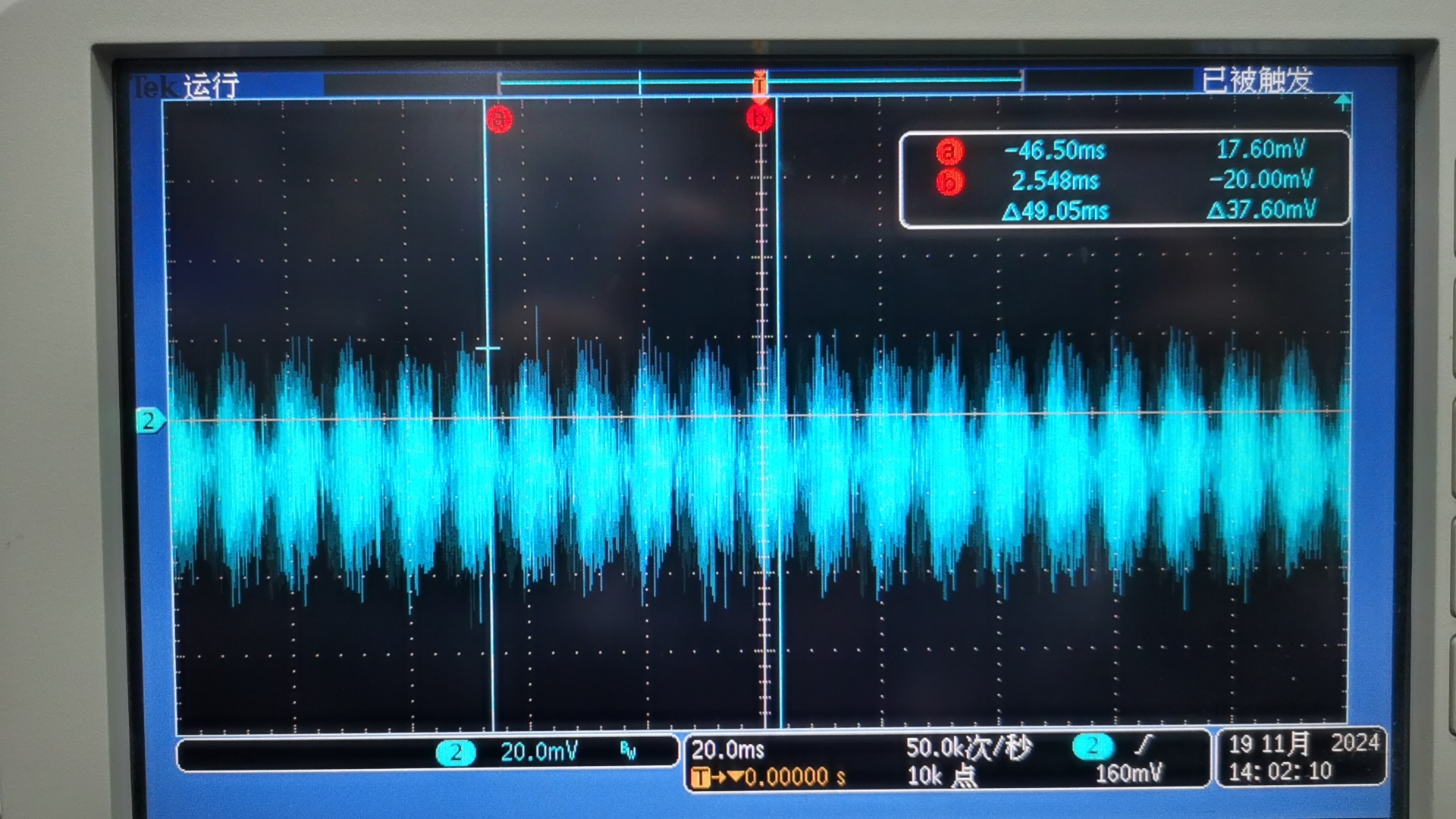

Ai8H1K28-36I-TSSOP20这个型号最近每年都用了几十万个，最近客户反馈说pcb有啸叫，很小声，只有把pcb板贴近耳朵才能听见，既然反馈了后续就要解决。单独让单片机工作确实没有声音，现在发现有3个ADC口（p1.0，p3.4，p3.5） 外部有电路的就回啸叫，p1.0口相对多些，这个口是经过一个放大器输入的，把放大器去掉，这个口就只有三个电阻到地，去掉其中任意一个电阻，这个ADC口悬空就不会啸叫。还请大神帮忙分析一下，看看我们那里需要改进的地方。我放一下原理图和p1.0口波形。

Debu***

运放自激了吧，芯片不会叫，只有MLCC才会叫，因为陶瓷介质有压电效应

小***

电源也有可能

zhuda***

Debu*** 发表于 2024-11-19 16:54
运放自激了吧，芯片不会叫，只有MLCC才会叫，因为陶瓷介质有压电效应

把U4，C21去掉了，还在啸叫，只有去掉R30 R31 R32任意一个电阻就不会啸叫，就是说p1.0口处于悬空状态

梁***

集成电路是固态电路，本身不会有振动源，不会出现啸叫的。
有声音就必定有震动源，请检查一下电容，特别是贴片电容。
电源中的电感也会出现啸叫的可能。

zhuda***

小*** 发表于 2024-11-19 17:20
电源也有可能

我们用的LDO，感谢建议，我们在检查

zhuda***

梁*** 发表于 2024-11-19 17:38
集成电路是固态电路，本身不会有振动源，不会出现啸叫的。
有声音就必定有震动源，请检查一下电容，特别是 ...

用的LDO，没有dcdc电路，回头查一下电容，感谢

lzz***

电容在10K容易啸叫

晓***

R28到运放之间的电路建议搞成两级RC，这样就能去掉很多采样回来的噪声，尤其电池那边负载里面有DC-DC电路的，更需要两级滤波，你这个放大电路增益都到20多倍了，稍微有些电流噪声都会被放的很大。

zhuda***

lzz*** 发表于 2024-11-19 20:51
电容在10K容易啸叫

感谢
