请教STC8H8K64U原理图绘制

Crysta*** · 发表于 2024-10-27 22:18:51

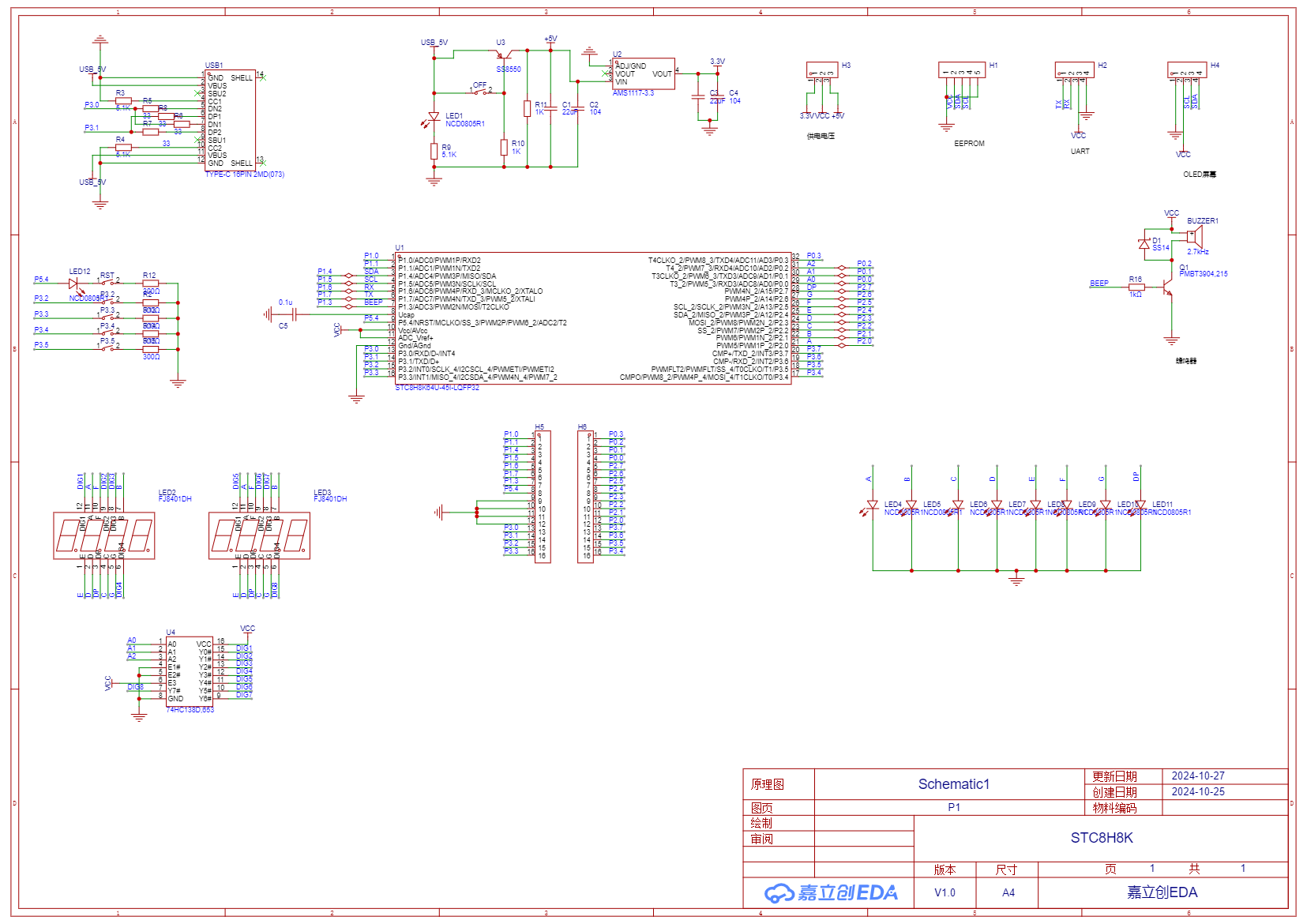

各位大神帮我看看电路有没有什么错误

邮*** · 发表于 2024-10-27 23:09:12

usb那里减少两个电阻

Debu*** · 发表于 2024-10-28 00:29:38

对的，没有必要装4个，TypeC哪里直接连一起就行


晓*** · 发表于 2024-10-28 01:33:48

关于LED和数码管驱动电路，是一个限流电阻也没加，这个需要加限流电阻啊，哪怕阻值小点也是需要加的
如果IO误初始化成推挽方式，很容易烧掉数码管或者单片机IO的，别说MCU耐用，因为LED是非线性器件，高电平IO直接怼3.3V上去电流也是很大的。

wangxi*** · 发表于 2024-10-28 14:34:42

驱动LED一般用低电平吧，

yef*** · 发表于 2024-10-28 20:25:09

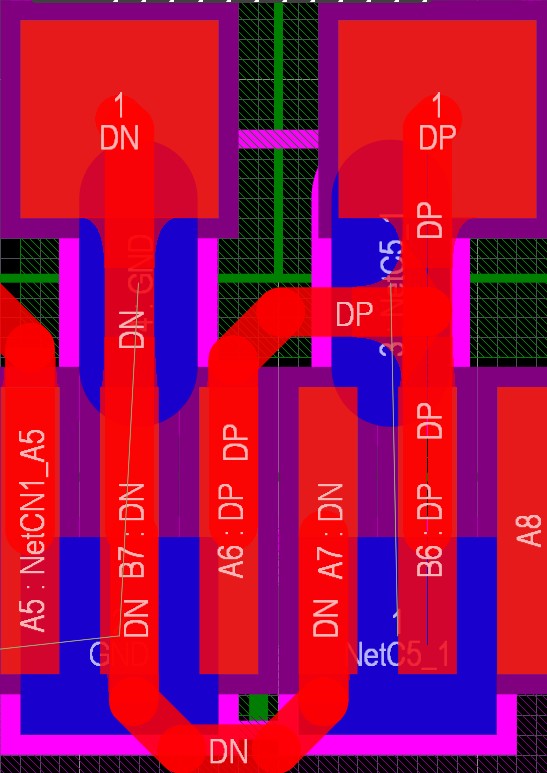

1、USB Type-C 33欧姆电阻不需要那么多
2、P5.4 复位电路那里，按下按钮，P5.4好像不能拉低吧
3、LED4-LED11会始终有7个被点亮一个熄灭

Crysta*** · 发表于 2024-10-29 13:52:47

yef*** 发表于 2024-10-28 20:25
1、USB Type-C 33欧姆电阻不需要那么多
2、P5.4 复位电路那里，按下按钮，P5.4好像不能拉低吧
3、LED4-LED1 ...

可以解释一下吗

Crysta*** · 发表于 2024-10-29 13:53:04

wangxi*** 发表于 2024-10-28 14:34
驱动LED一般用低电平吧，

高电平也可以驱动啊

Crysta*** · 发表于 2024-10-29 13:54:09

晓*** 发表于 2024-10-28 01:33
关于LED和数码管驱动电路，是一个限流电阻也没加，这个需要加限流电阻啊，哪怕阻值小点也是需要加的
如果IO ...

好的谢谢，就是不知道会不会烧，已经打样了{:5_276:}

wangxi*** · 发表于 2024-10-29 15:09:47

Crysta*** 发表于 2024-10-29 13:53
高电平也可以驱动啊

{:5_332:}那你就开心地去驱动
