交/直流电压测量电路

Tui***

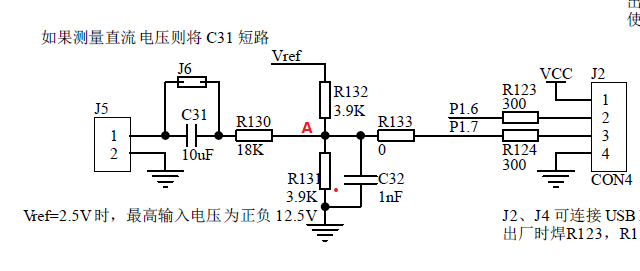

梁工，您好！下面这个采样电路是你设计的，这个电路可以测量交/直流电压，现有几个问题向你请教：
1.这个电路最高输入电压正负12.5V，那么，按照比例放大R130为180K，R132/R131为39k，是不是可以测量最高正负125V的电压？
2.对于测量市电220V电压，其峰值电压是311.08V，同样2.5V基准，分压比是不是311.08/1.25,
   如果分压电阻R131/R132取2.5K,则R130=622k,这样计算对吗？这样的值能用在实际电路中吗？
   程序中的有效值转换公式（12位）：Vin=(ADC/4096)*220，峰值电压Vinm=(ADC/4096)*311.08或者Vinm=Vin*1.4142。
   这样计算正确吗？
3.对于测量市电220V来说，C31的取值需要调整吗？
4.对于任何电压测量电路，是不是只要满足A点的电压<=Vref/2来计算分压电阻值？
5.对于测量交流电实际产品来说，还需要注意些什么呢？

望梁工和看到此贴的大咖们不吝赐教！

晓***

• 测量高电压除了调整分压电阻的比例，还需要考虑分压电阻本身是否能耐那么高的电压，如有必要，考虑采用大封装的电阻，或者多个等值电阻串联的方式分担耐压，
• 分压低侧电阻和ADC之间，需要设置过压钳位电路，防止外部分压电路失效后对芯片造成伤害
• 由于没有采用隔离方式取样电压，单片机部分也是带电的，单片机的地最好和市电零线共地，可减少干扰以，也可以降低调试触电风险。


梁***

两个3.9K并联等效1.95K的输入电阻，VREF=2.5V，则1.95K对应1.25V，输入阻抗为1.95K/1.25V=1.56K/V。
1、如果你要测+-125V的电压，则 R130 = 125*1.56-1.95=193K，取系列值200K，实际量程为(200/1.95+1)*1.25=129.455V。
2、对于测量市电220V电压，一般会涉及测量250V~300V之间，建议280V，其峰值电压是396V，同样2.5V基准，则R130 = 396*1.56-1.95=615.81K，如果用0805贴片电阻，要用4个串联，150K+150K+150K+160K.
3、C31的取值不变，但要注意耐压。其实这个电容可以不用，直接短路，但是0点要减去1.25V，我就常用此法。
4、是的，请参考上述计算。
5、注意安全。
