并口LCD1602用DMA直接刷新@Ai8051U, 不占用CPU时间，管脚兼容 89C52

梁***

并口LCD1602用DMA直接刷新@Ai8051U-管脚兼容89C52, 不占CPU时间
Ai8051U，DMA-M6800接口 驱动 LCD1602-字符液晶模块
===DMA 刷新, 不占用CPU时间

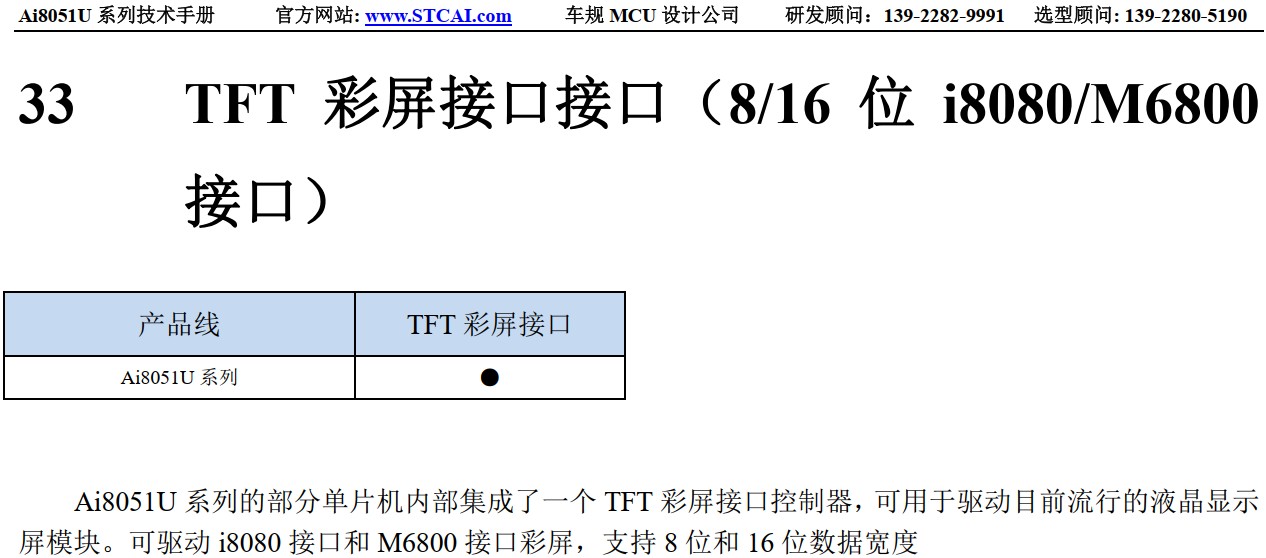

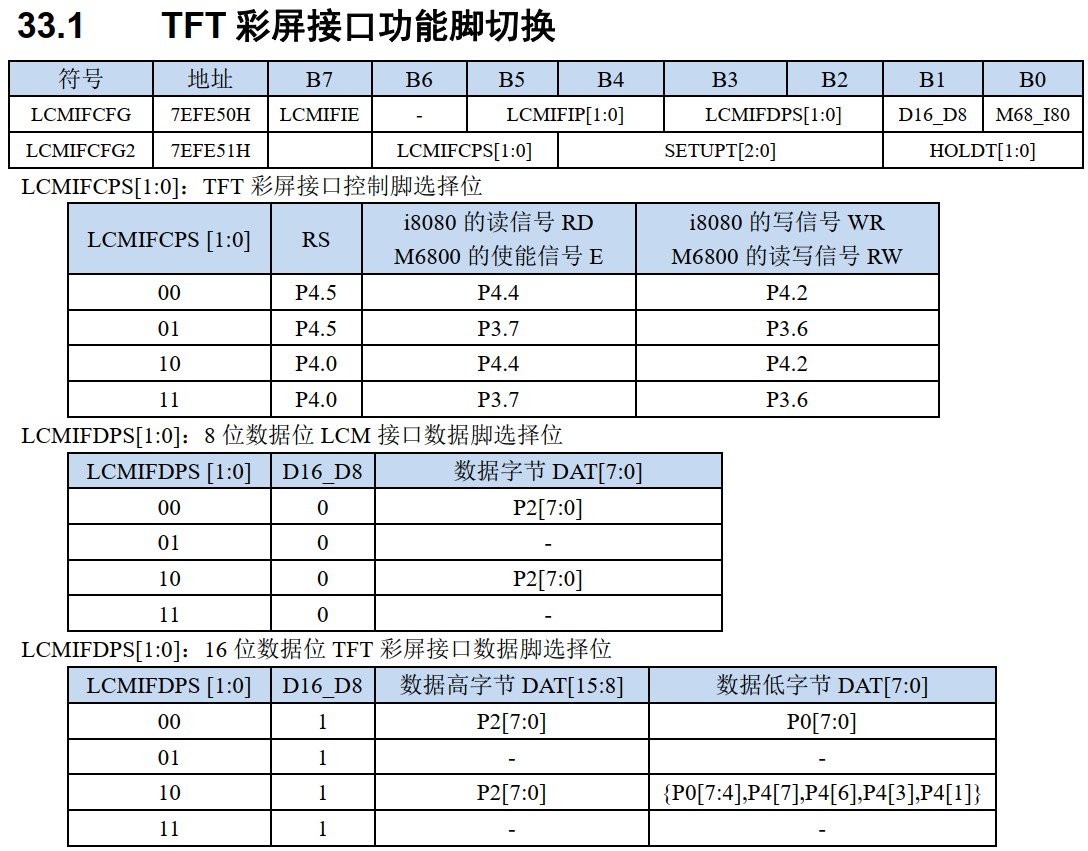

LCD1602字符液晶模块，命令和数据全部由DMA-LCM/M6800接口驱动
===并口 LCD1602 的访问不能快，CPU会浪费大量时间在等待
===用I/O口模拟LCD1602的M6800接口方式访问也是浪费CPU大量时间
===所以这种超级慢速的外设也需要 DMA来支持释放MCU

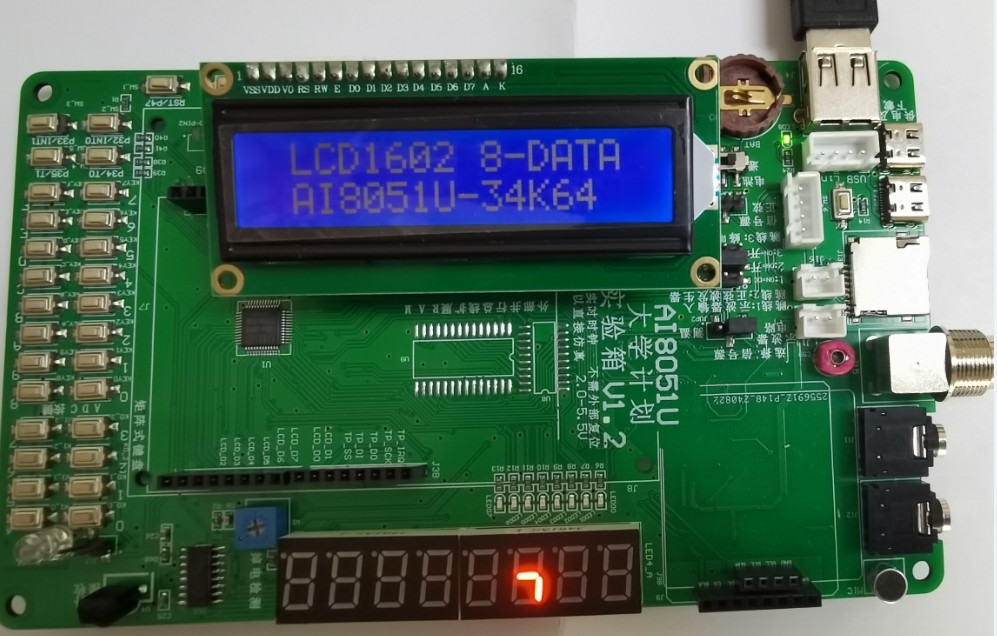

本程序在Ai8051U实验箱上验证，使用3.3V的LCD1602模块。

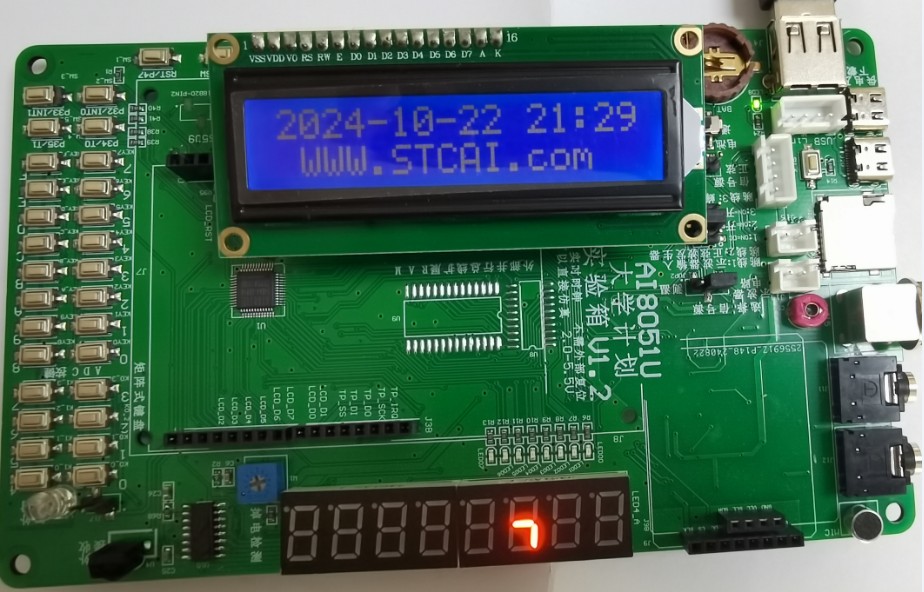

本例循环显示两行字符。

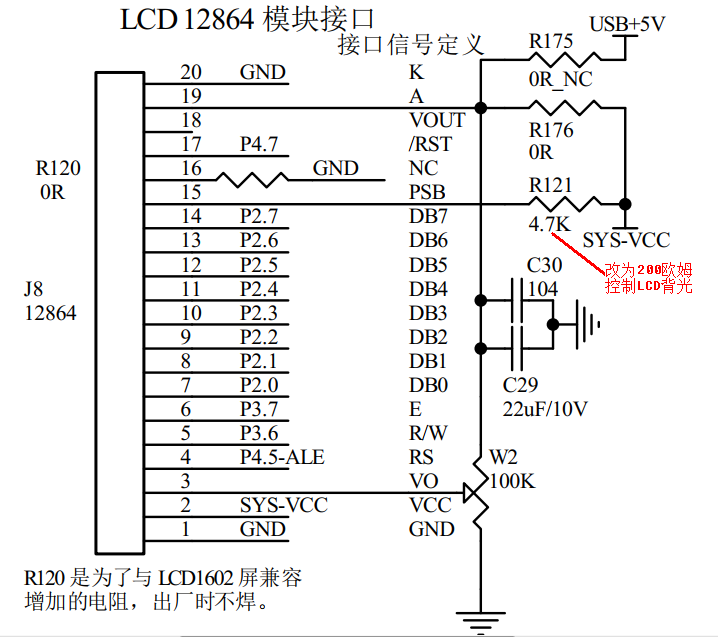

实验箱上的背光电阻改为100~200欧姆：




源码：
AI8051U-实验箱-LCD1602字符液晶模块-LCM-DMA刷新-20241023.rar (146.64 KB, 下载次数: 120)

2024-10-23 16:38 上传

点击文件名下载附件

21cns***

LCD1602刷新后之前的内容有残影，这个有好的办法解决吗？

梁***

21cns*** 发表于 2024-10-23 18:45
LCD1602刷新后之前的内容有残影，这个有好的办法解决吗？

我用过的1602没发现有残影，看我上面的照片，不知道你说的残影是怎么样的？

21cns***

梁*** 发表于 2024-10-23 21:22
我用过的1602没发现有残影，看我上面的照片，不知道你说的残影是怎么样的？ ...

字符刷新：点亮的点刷新为不亮的点过程中是逐渐消失，感觉有残影。

刷新超过2-3屏/秒就看不清楚具体的内容了，可读性大打折扣。
刷新1屏/秒以下基本不影响可读性。

梁***

21cns*** 发表于 2024-10-24 12:00
字符刷新：点亮的点刷新为不亮的点过程中是逐渐消失，感觉有残影。

刷新超过2-3屏/秒就看不清楚具体的内 ...

那是响应慢，不是残影！
你可能对黑白液晶了解不多，黑白液晶点阵屏的特点是价格便宜、非常省电但响应速度慢，长达几百ms，不合适快速刷新。

21cns***

梁*** 发表于 2024-10-24 20:19
那是响应慢，不是残影！
你可能对黑白液晶了解不多，黑白液晶点阵屏的特点是价格便宜、非常省电但响应速 ...

好的，明白了

凡***

学习

rayr***

jia52***

学习，学习

men***

学习了。抽空试一试。谢谢分享
