建议增加PIO（Programmable I/O）外设

hea***

    单片机上已有的各种硬件接口，例如UART，SPI，I2C等，CPU软件只需读写它们的相关接口寄存器，硬件即可产生其特有的时序完成操作。对于不常见的或新设计的接口，可由软件操作GPIO实现，但是这要占用大量的CPU时间。其中夹杂着各种us级延时和等待，影响其它任务的执行。
    对于这种简单的非标接口，外接FPGA虽功能上可实现，但就是太大材小用了。如果MCU内集成一块小规模的FPGA，我认为对MCU厂家来说硬件上应该没啥问题，就是开发不太方便，毕竟FPGA的开发工具和软件的编译器原理不太一样，做一套简单易用的FPGA开发工具应该不容易。
    采用可编程IO是更好的选择，简单高速的协处理器来实现灵活的接口。主处理器只需读写接口FIFO即可。常见的几类MCU很多都有类似的功能，例如树莓派RP2040的PIO（Programmable I/O），早期常用的USB2.0高速MCU CY7C68013A的GPIF，ESP32上的ULP（Ultra-Low-Power coprocessor 超低功耗处理器），WCH的PIOC等。有些是简单的状态机，有些是精简的RSIC-V内核。通过简单的几条指令编程实现需要的接口，便于上手。

灵活性
可编程实现各种接口，例如1-wire，PWM，各种遥控编解码等，也可以实现UART，SPI这类标准接口以弥补原生数量的不足。

高速
可采用高于主CPU的时钟频率，不经过CPU达到较高的数据传输速度。例如开源项目RP2040逻辑分析仪，低价逻辑分析仪CY7C68013A，都是由可编程IO直接采样引脚存入内存，再经USB传输至上位机。

解放主CPU
有些种类接口虽然速度不高，但是需要各种延时和等待，红外或无线遥控信号空闲时充斥着各种杂波，用主CPU来处理会严重拖累整个系统。例如ESP32开源项目FabGl就采用ULP内核来处理与PS2接口鼠标和键盘通讯。

低功耗
主CPU休眠时，用来处理低速任务，对数据和事件初步处理和筛选，有必要时才唤醒主CPU。

周期固定
高速CPU通常采用指令CACHE，分支预测等技术来提高执行速度，但是这也导致了指令周期不固定。这种情况用CPU指令来延时应该不可靠。简单的协处理器每个指令周期都是固定的，延时也方便。
----------------------------------------------------------------------------
最近看STC上搞WS2812的比较火热，我觉得每当有一种需求就设计一个硬件接口，不如直接搞成PIO更灵活。时钟就像现在的HSPWM，HSSPI，TFPU那样，独立于主CPU采用高主频，通过编程灵活实现多种接口，以后再有新的需求也不用改硬件。
可以参考RP2040的说明。

spring***

分析的不错！！

jw***

晓***

1-wire和ws2812这些做成硬件接口其实非常容易，但在MCU领域这些接口不算是通用接口，没必要为这个大费周章

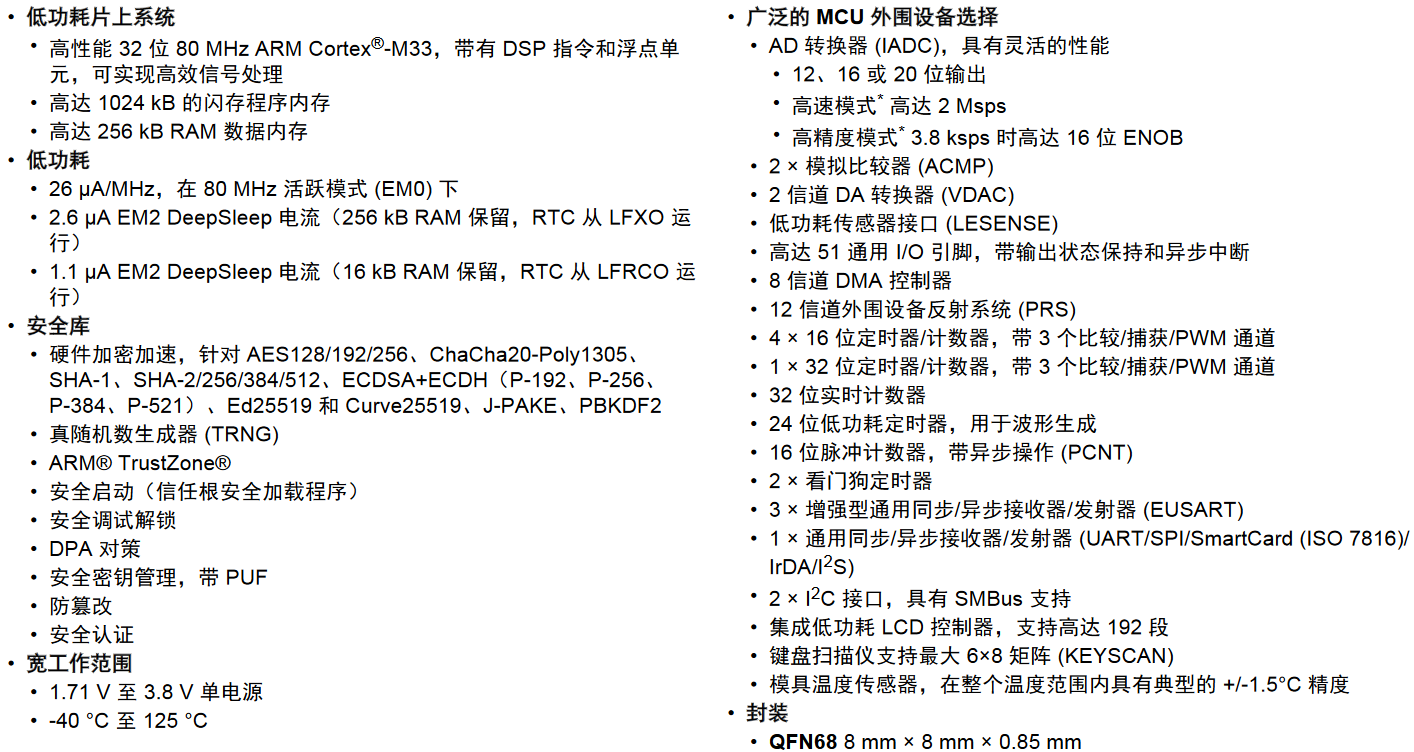

搞双核或者异构目前开来难度还比较大，因为主MCU自身需要提升的地方还有很多，可以看看下图中主流的MCU目前都支持些什么功能，个人建议先把这些进度赶上来，再考虑后面的比较好一点。

晓***

既然锚定扎根AI领域发展，那就得考虑逐步增加与AI相关的一些外设，比如加密单元、随机数发生器、之前的系列增加了硬件CRC单元就算是一种进步，但和AI领域的各种高级加密算法相比还是有一定的距离，而这些是将来需要跟上的内容。而基于IO操作的一些，不妨借鉴合泰，出一些低成本专用系列，比如点灯系列，电机系列，智能充电器系列，人机HMI系列等等，对于一款通用的MCU来说，通用外设接口的提升才是重点也是中心。
