如何在8g1k08a 输出固定1khz方波

vip2***

8g1k08a 输出1khz方波，p3.3脚  用什么最方便

神***

唯一正解，改到 P5.4/P5.5，

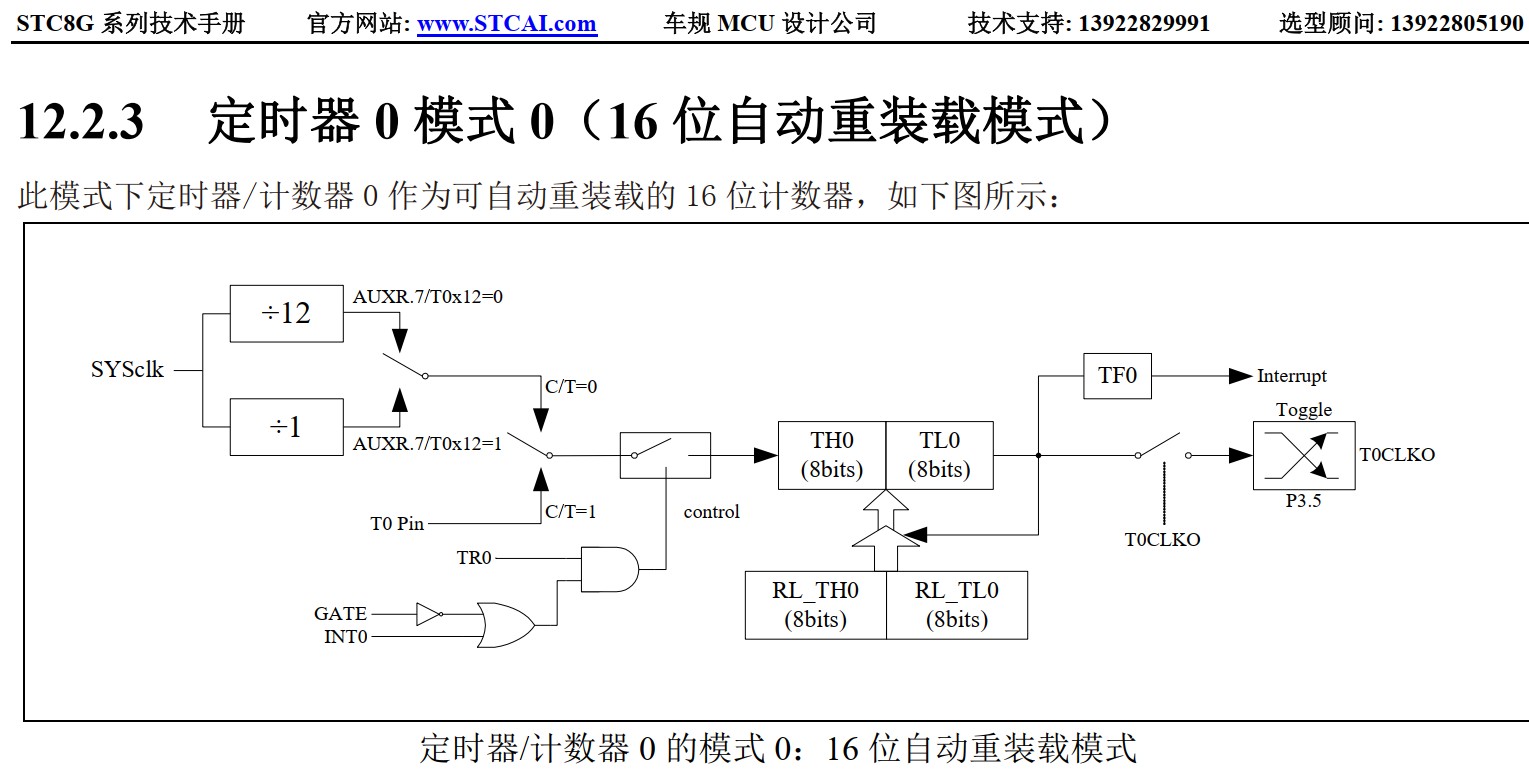

利用 T1CLKO的时钟输出，T0CLKO的时钟输出

直接对系统时钟分频，无需中断干预

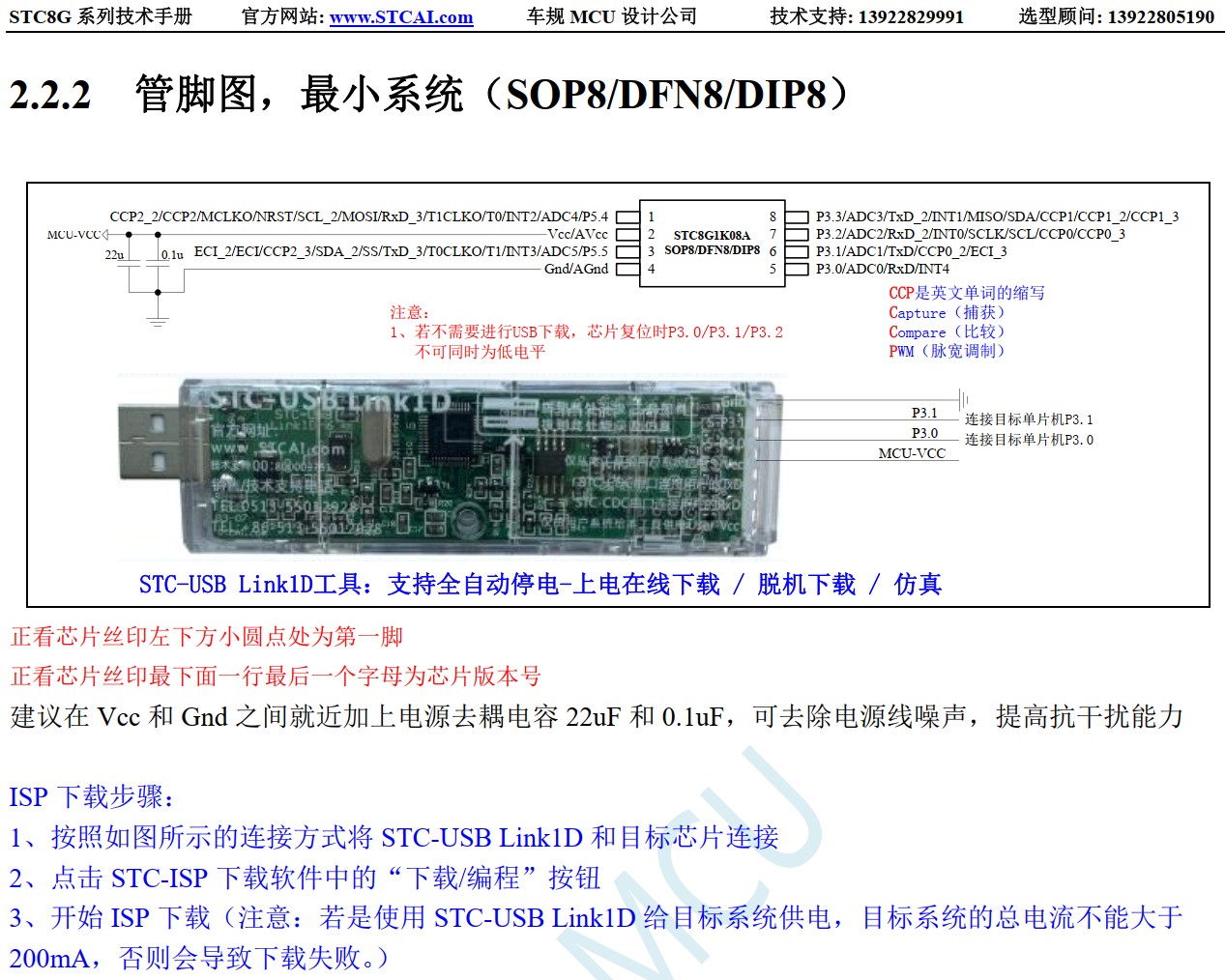

STC8G1K08A-36I-SOP8, T0CLKO在 P5.5




定时器不够，还有3个定时器 CCP0/CCP1/CCP2

Debu***

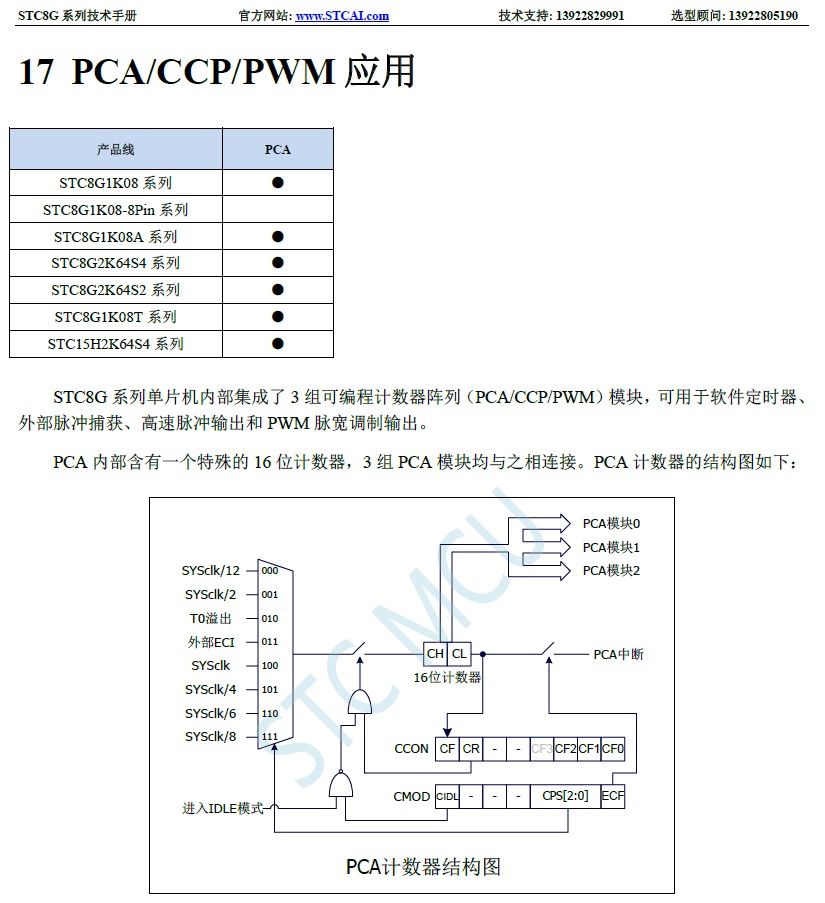

8G系列有PCA，可以用PCA

so***

感觉如果是P5.5或P5.4会比较好搞

vip2***

Debu*** 发表于 2024-9-12 12:06
8G系列有PCA，可以用PCA

新手，8脚的08a   pca 有范例吗？  还有pca 怎么输出的在某个脚， 没看到08a这方面的手册资料

Debu***

vip2*** 发表于 2024-9-12 12:11
新手，8脚的08a   pca 有范例吗？  还有pca 怎么输出的在某个脚， 没看到08a这方面的手册资料 ...

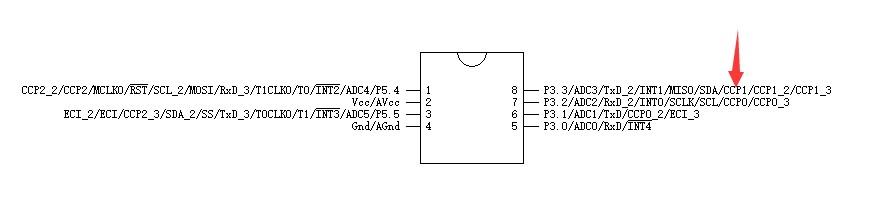

8脚一定要带A的才有，P33的在这里

具体查看数据手册

晓***

理论上是使用PCA最适合，但如果要快速实现的话，用Timer0吧，使用ISP软件自动生成500us周期的中断代码，在中断里面翻转P33即可，
这个不用动脑子看寄存器，保证新手能5分钟内开发完成。

void Timer0_Isr(void) interrupt 1
{
  P33 = !P33;
}

void Timer0_Init(void)                //500微秒@12.000MHz
{
        P3M0 |= 0x08;
        AUXR |= 0x80;                        //定时器时钟1T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0x90;                                //设置定时初始值
        TH0 = 0xE8;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
        ET0 = 1;                                //使能定时器0中断
EA = 1;
}
复制代码

Debu***

vip2*** 发表于 2024-9-12 12:11
新手，8脚的08a   pca 有范例吗？  还有pca 怎么输出的在某个脚， 没看到08a这方面的手册资料 ...

3路PCA输出PWM程序：


void PWM_Out(unsigned int pwm_0,pwm_1,pwm_2)
{
        unsigned char temp_l,temp_h,temp;

        temp_l=pwm_0&0x00ff;                //读pwm_0低8位赋值给temp_l
        temp_h=(pwm_0&0x0300)>>4;        //读pwm_0高2位，移动到XCCAP0H（PCA_PWM0[5:4]）位置，赋值给temp_h
        temp=PCA_PWM0&0xcd;                        //读PCA_PWM0，XCCAP2H（PCA_PWM0[5:4]）、EPC0H（PCA_PWM0[1]）清零后赋值给temp
        temp_h|=temp;                                //写其他位到temph
        if(pwm_0==0x03ff)                        //如果pwm_0最大
                temp_h|=0x02;                        //设置EPC0H（PCA_PWM0[1]）为1
        PCA_PWM0=temp_h;                        //写PCA_PWM0（先写高2位）
        CCAP0H=temp_l;                                //写CCAP0H（再写低8位）

        temp_l=pwm_1&0x00ff;                //读pwm_1低8位赋值给temp_l
        temp_h=(pwm_1&0x0300)>>4;        //读pwm_1高2位，移动到XCCAP1H（PCA_PWM1[5:4]）位置，赋值给temp_h
        temp=PCA_PWM1&0xcd;                        //读PCA_PWM1，XCCAP1H（PCA_PWM2[5:4]）、EPC1H（PCA_PWM1[1]）清零后赋值给temp
        temp_h|=temp;                                //写其他位到temph
        if(pwm_1==0x03ff)                        //如果pwm_1最大
                temp_h|=0x02;                        //设置EPC1H（PCA_PWM1[1]）为1
        PCA_PWM1=temp_h;                        //写PCA_PWM1（先写高2位）
        CCAP1H=temp_l;                                //写CCAP1H（再写低8位）

        temp_l=pwm_2&0x00ff;                //读pwm_2低8位赋值给temp_l
        temp_h=(pwm_2&0x0300)>>4;        //读pwm_2高2位，移动到XCCAP2H（PCA_PWM2[5:4]）位置，赋值给temp_h
        temp=PCA_PWM2&0xcd;                        //读PCA_PWM2，XCCAP2H（PCA_PWM2[5:4]）、EPC2H（PCA_PWM2[1]）清零后赋值给temp
        temp_h|=temp;                                //写其他位到temph
        if(pwm_2==0x03ff)                        //如果pwm_2最大
                temp_h|=0x02;                        //设置EPC2H（PCA_PWM2[1]）为1
        PCA_PWM2=temp_h;                        //写PCA_PWM2（先写高2位）
        CCAP2H=temp_l;                                //写CCAP2H（再写低8位）
}


void Init(void)
{
        P_SW2|=EAXFR;
        P3M0=0x00;
        P3M1=0x00;
        P5M0=0x00;
        P5M1=0x00;

        CCON=0x00;                                //设置PCA控制寄存器
        CMOD=0x80;                                //设置空闲模式下PCA停止计数，禁止PCA计数器溢出中断，设置PCA时钟为系统时钟/12（900Hz）
        CL=0x00;                                //设置PCA计数器
        CH=0x00;                                //设置PCA计数器
        CCAPM0=PWM0;                        //使能PCA模块0PWM功能
        PCA_PWM0=0xc0;                        //设置PCA模块0输出10位PWM
        CCAPM1=PWM1;                        //使能PCA模块1PWM功能
        PCA_PWM1=0xc0;                        //设置PCA模块1输出10位PWM
        CCAPM2=PWM2;                        //使能PCA模块2PWM功能
        PCA_PWM2=0xc0;                        //设置PCA模块2输出10位PWM
        CR=1;                                        //启动PCA
}


void main(void)
{
        Init();
        while(1)
        {
                PWM_Out(A,B,C);
        }
}

Debu***

Debu*** 发表于 2024-9-12 12:20
3路PCA输出PWM程序：

按照你需要的频率修改一下

vip2***

感谢各位版主 明白了
