AI8H DIP28封装尺寸

lez*** · 发表于 2024-9-6 08:41:42

本帖最后由 DebugLab 于 2024-9-6 09:09 编辑

前阵子积分兑换了5片DIP28的，这几天准备用这个做个时钟，立创和论坛没有找到原理图和封装，想着也简单自己画一个，翻了下手册没有DIP28的封装尺寸，我感觉是不是这个封装太大众了就没有注明尺寸。

_奶*** · 发表于 2024-9-6 08:53:33

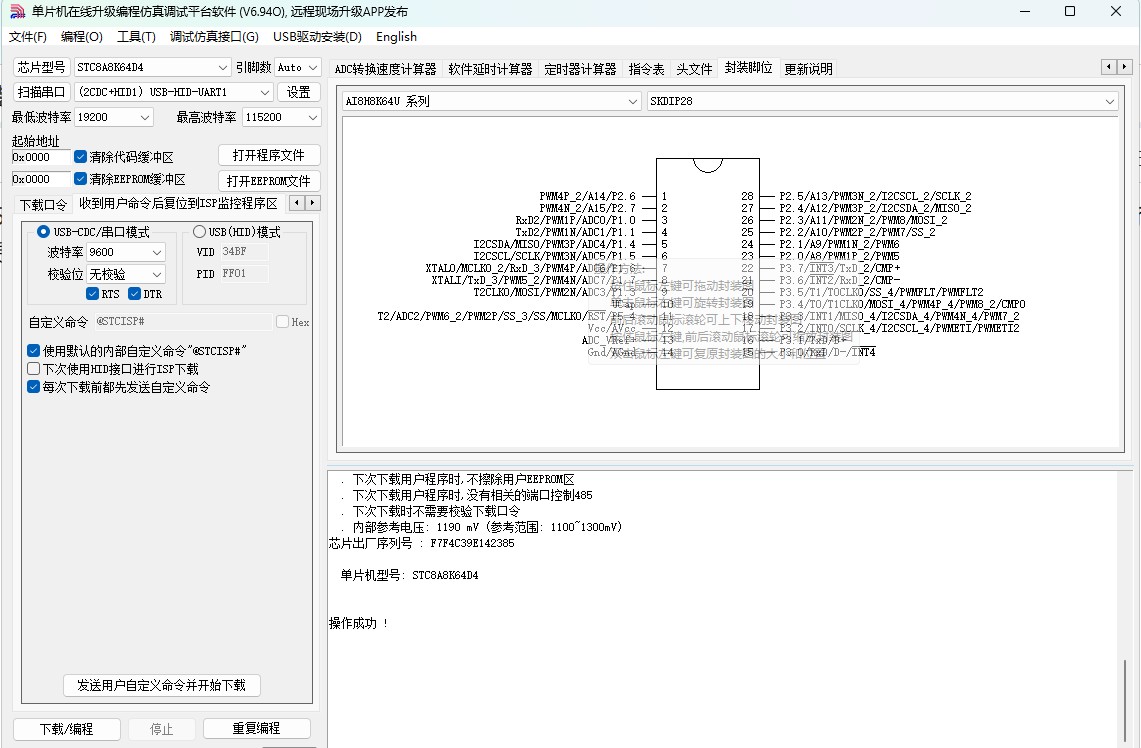

这个？

_奶*** · 发表于 2024-9-6 08:56:38

哦不对要的是尺寸，，，

不过这种标准封装是不是搜一搜就能搜出来呢0.0

Debu*** · 发表于 2024-9-6 09:10:30

标准的，焊盘对齐到100mil网格

angm*** · 发表于 2024-9-6 11:15:56

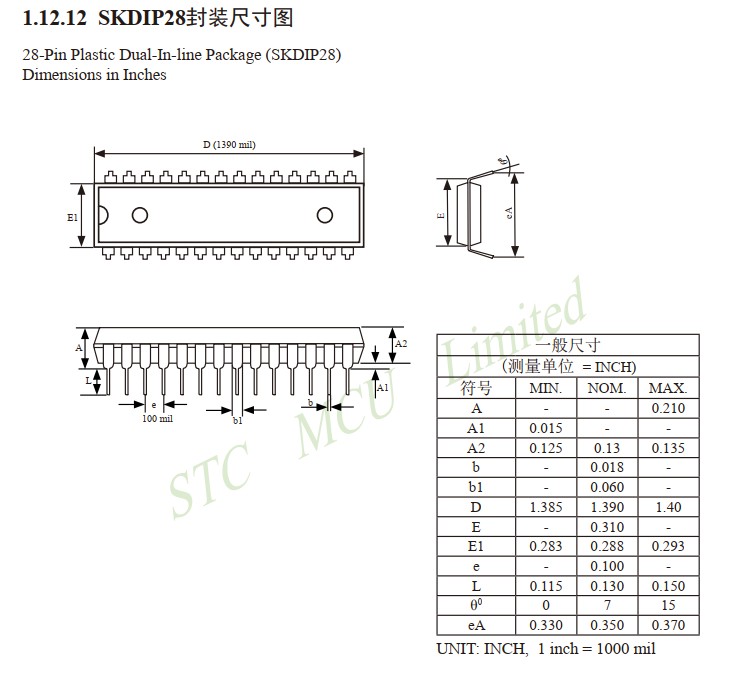

给你一个参考。

lez*** · 发表于 2024-9-6 11:40:46

_奶*** 发表于 2024-9-6 08:56
哦不对要的是尺寸，，，

不过这种标准封装是不是搜一搜就能搜出来呢0.0 ...

是的，我第一印象是看手册，然后看到手册中没有

lez*** · 发表于 2024-9-6 19:47:01

angm*** 发表于 2024-9-6 11:15
给你一个参考。

谢谢

晓*** · 发表于 2024-9-7 22:39:27

脚间距100mil，两排脚间距300mil，都是标准的
