AI8051U驱动VGA显示器并运行小游戏

hea***

AI8051U接电脑显示器，测试效果如下：

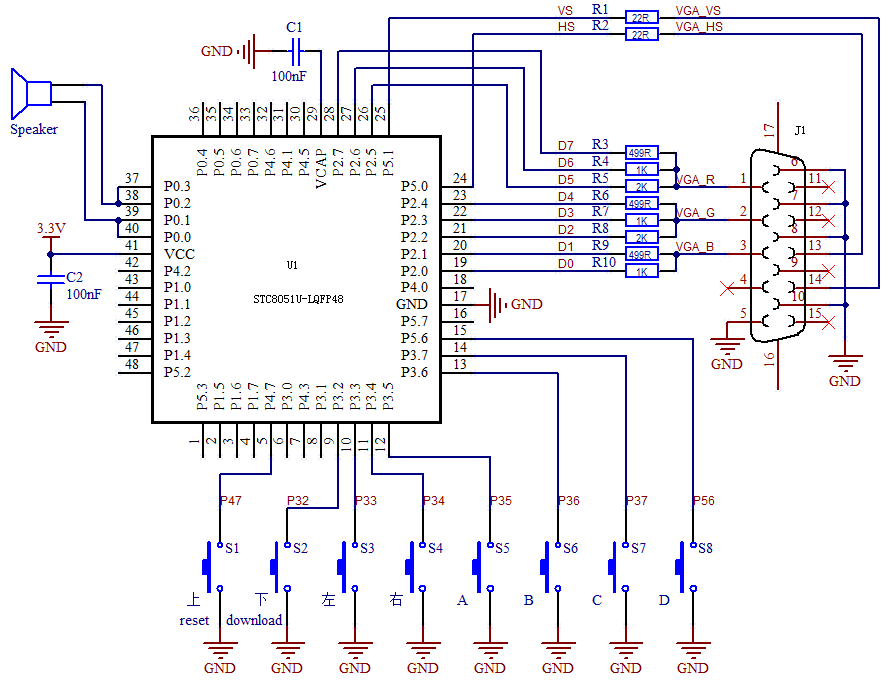

电路图，不包括电源和USB下载部分。

AI-32***

楼主大佬太赞了！


刷TFT320*240彩屏@AI8051U，33mS/帧, 29.4帧/秒，
QSPI读片外的FLASH图片字库文件直接DMA送i8080接口TFT彩屏
===DMA-P2P, 外设直接送外设的典型应用案例
===不经过CPU，不经过缓冲区，彻底解放 CPU
视频级演示视频，刷TFT320*240彩屏@AI8051U，33mS/帧, 29.4帧/秒：

https://www.stcaimcu.com/forum.p ... id=10511&pid=103755

hea***

目前为止STC RAM最大的型号是8051U，也仅有32KB XRAM，用作显示缓冲区，双缓冲256色，最大可支持160*100分辨率或136*120分辨率。
如果RAM再大一些，输出分辨率还能再高。
《打砖块》为方便采用的是128*120分辨率，输出的时候4倍放大为512*480，左右添加黑边按640*480格式输出。

aho***

还有Speaker，这个效果是什么样的

21cns***

是否可以设置为160*90分辨率，输出8位放大正好是1280*720的标准宽屏，这样就没黑边了。

另外，输出的时候不放大是不是VGA显示器也会自动全屏显示？如果是，就不用在信号源头进行4倍、8倍放大了。

hea***

aho*** 发表于 2024-9-2 17:36
还有Speaker，这个效果是什么样的

目前还没加入声音。
之前在STC8上做过音频输出，后面再考虑移到这上面来。

hea***

21cns*** 发表于 2024-9-2 17:48
是否可以设置为160*90分辨率，输出8位放大正好是1280*720的标准宽屏，这样就没黑边了。

另外，输出的时候 ...

输出信号必须符合标准规定的信号时序，显示器才能识别，比如640*480@60Hz，800*600@60Hz等。
分辨率160*90可以，但是能否1280*720输出，需要查一下它的时序参数再评估，像素时钟太高了，系统负担会很重。
低分辨率横向放大显示可降低系统负担，但是纵向不行，规定是多少行就得输出多少行。
横向则可以两个时钟，三个时钟甚至更多时钟输出一个像素，就是按倍率放大。
纵向放大显示，可以降低显示缓存内存占用，但是占用带宽不减。

邮***

jw***

hea***

下期预告

目前还没有实质性内容，只是贴图。
