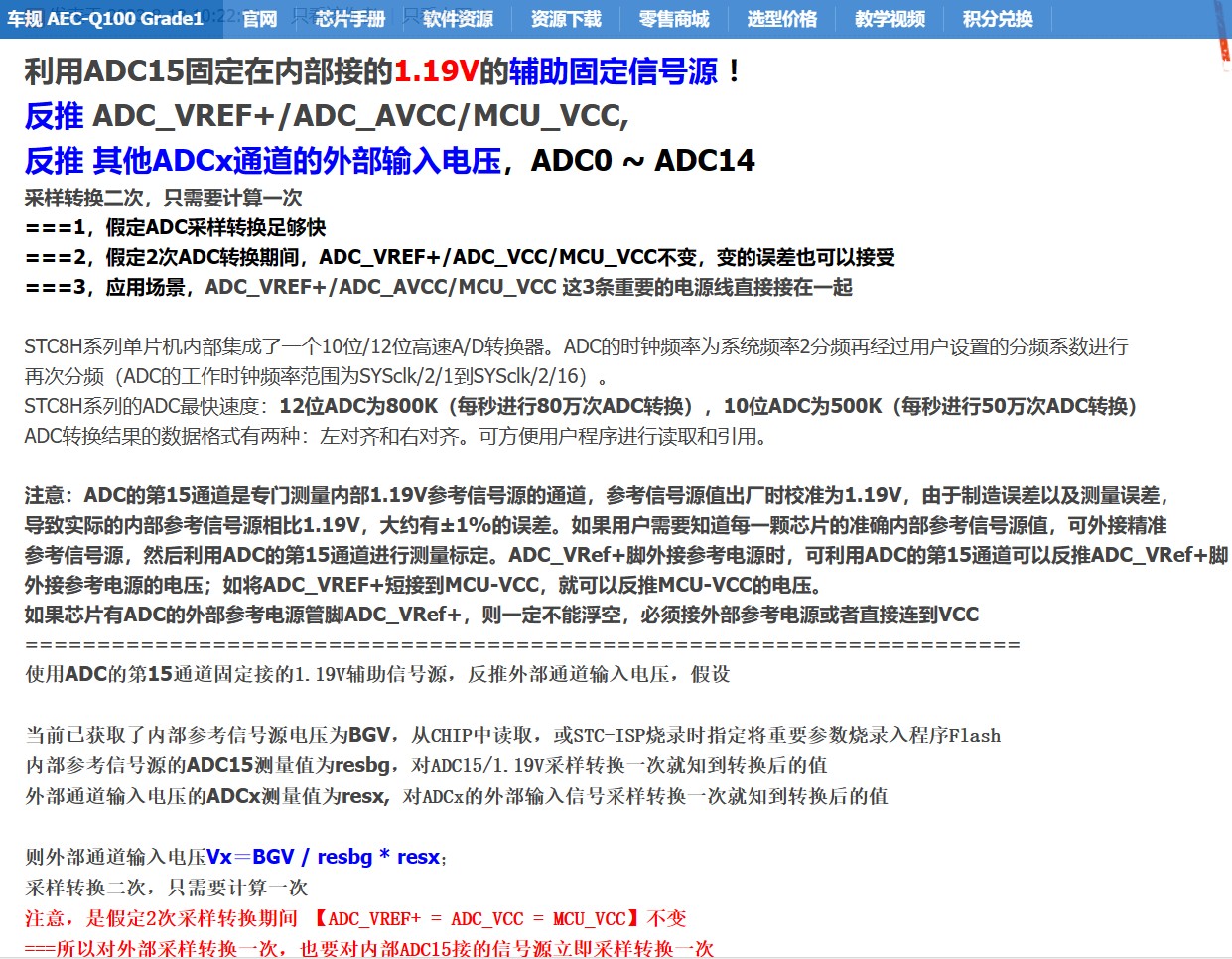

关于8H3K64S2-45I-TSSOP20已经通过通道15读取电池电压后

Osc*** · 发表于 2024-8-28 16:38:06

本帖最后由 DebugLab 于 2024-8-28 17:08 编辑

通过电池电压再反推通道7的外部电压

对于

这段话的描述不是很理解

神*** · 发表于 2024-8-29 08:17:38

_奶*** · 发表于 2024-8-28 16:47:39

利用单片机内部的一个稳定的电压，反推供电电压，，大概这个意思。。

Osc*** · 发表于 2024-8-28 16:53:11

我已经计算处电池电压了；但是怎么反推 ------不是很理解它这段话

_奶*** · 发表于 2024-8-28 16:54:44

Osc*** 发表于 2024-8-28 16:53
我已经计算处电池电压了；但是怎么反推 ------不是很理解它这段话

这里反推出来的是AVref 的电压，，如果你电池直接给这里供电的话就是你的电池电压

Osc*** · 发表于 2024-8-28 17:04:34

那这是我要怎么计算出 VUSB的电压呢

Debu*** · 发表于 2024-8-28 17:13:26

根据内部带隙基准，读15通道，可以得到VREF+电压
根据VREF+电压和其他某个ADC通道的值，可以得到该ADC通道的电压
根据该电压和分压电阻的值，可以得到外部输入的电压
如果你要读的是USB的5V电压，分压电阻比值约10比1不合适，ADC值过小

Osc*** · 发表于 2024-8-28 17:19:38

Debu*** 发表于 2024-8-28 17:13
根据内部带隙基准，读15通道，可以得到VREF+电压
根据VREF+电压和其他某个ADC通道的值，可以得到该ADC通道 ...

有点不理解

Osc*** · 发表于 2024-8-29 07:56:23

Debu*** 发表于 2024-8-28 17:13
根据内部带隙基准，读15通道，可以得到VREF+电压
根据VREF+电压和其他某个ADC通道的值，可以得到该ADC通道 ...

usb_voltage = ((batt_v/4096)*56.1*adc_usbvalue)/5.1; 要得到的USB电压 =电池电压除以4096*56.1*分压电阻ADC得到的值再除以5.1

Osc*** · 发表于 2024-8-29 08:18:58

usb_voltage = batt_v/adc_value*adc_usbvalue*11; 电池电压/电池ADC的数据 *USB分压电压电阻测得adc的值 * USB分压电阻比值
