ss8550不导通

pluto*** · 发表于 2024-8-24 22:45:37

请教各位大佬，如图所示，Ve>Vb>0.6v,为何ss8550还不导通

布丁*** · 发表于 2024-8-24 23:57:20

本帖最后由布丁橘长于 2024-8-25 00:12 编辑

集电极VC那没有负载，所以测量电压为0吧
用仿真，接个LED作负载接GND，按键按下导通，松开截止

pluto*** · 发表于 2024-8-25 08:36:32

布丁*** 发表于 2024-8-24 23:57
集电极VC那没有负载，所以测量电压为0吧
用仿真，接个LED作负载接GND，按键按下导通，松开截止
[apoyl_aliy ...

Vc处接了14欧的加热棒，但Vc还是0.

jxday*** · 发表于 2024-8-25 10:26:43

本帖最后由 jxdaya123 于 2024-8-25 10:30 编辑

换个SS8550试试，是不是坏了？电源电压 4v，14欧负载电流有点大。

ys*** · 发表于 2024-8-25 13:21:19

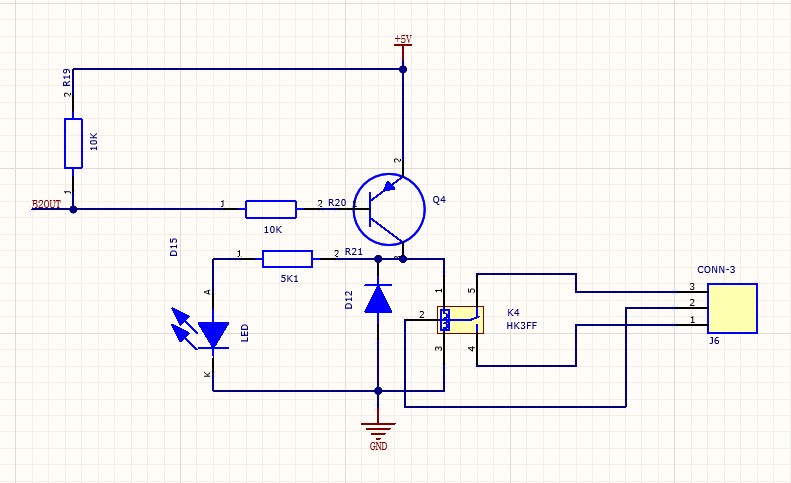

我是用这个电路来驱动继电器的，5V供电，两个电阻都是10K，用了5年了，一直没问题。

网*** · 发表于 2024-8-25 14:27:41

不用分析了,Vb再怎么也不会是0V,除非be结开路,10k跟100R分压接近0V,
查下电路是不是搭错了,三极管管脚定义是不是搞错了.三极管是不是焊其他型号了.

布丁*** · 发表于 2024-8-25 14:36:59

ys*** 发表于 2024-8-25 13:21
我是用这个电路来驱动继电器的，5V供电，两个电阻都是10K，用了5年了，一直没问题。 ...

我感觉三极管基集10K电阻太大，
因为要驱动继电器线圈，需要一定的电流
仿真的时候，10K我也点不亮
1K可以点亮

jack*** · 发表于 2024-8-25 20:10:40

布丁*** 发表于 2024-8-25 14:36
我感觉三极管基集10K电阻太大，
因为要驱动继电器线圈，需要一定的电流
仿真的时候，10K我也点不亮

你用的仿真软件是啥

Debu*** · 发表于 2024-8-25 20:22:21

布丁*** 发表于 2024-8-25 14:36
我感觉三极管基集10K电阻太大，
因为要驱动继电器线圈，需要一定的电流
仿真的时候，10K我也点不亮

10K是上拉的，让三极管在没有输入（基极悬空）时候关闭的，避免受干扰或进入不确定的状态，100Ω下拉是让三极管导通的，下拉到0V，三极管一定会导通

布丁*** · 发表于 2024-8-25 21:27:12

jackzhou 发表于 2024-8-25 20:10
你用的仿真软件是啥

Proteus
