用小封装单片机做一键开关机控制的探讨

晓***

习惯使用俩三极管做一件开关机的，请直接跳过本帖，谢谢！
很多电路中，需要单个按键开机->关机及各种功能操作，比较常用的芯片有LTC2954、LTC2950、MAX16150、MAX16154，这些都贵到离谱了
还有一些国产的芯片，如丽晶微的ECJ22091、EC190708、CS2130等等
当然，贵有贵的道理，便宜也有便宜的优势，除了价格因素，功能性能方面比较理想的应该算是LTC2954了，

看官方手册的时序图不难了解其功能

• 开机和关机时间由两个电容ONT和PDT配置，长按短按灵活配置
• 2.7V~26.4V的工作电源范围，几乎常用的电压都涵盖了
• 芯片功耗6uA
• 按键端口10kV的ESD防护
• 输出按电平分为两个尾缀-2 -1，用于控制不同开关
• 支持按键中断和IO控制关机的功能
• 自带按键消抖


这些功能几乎考虑的非常周到了，那么用便宜好用的单片机+宽电压低Iq的LDO似乎也能实现上述所有功能：

• 使用2个IO外部接下拉电阻和内部上拉电阻分压，ADC采集的方式实现开关机时间常数编程
• 使用宽输入低Iq的LDO为单片机供电，例如HT7333、HT7350
• STC单片机掉电节能模式+外部中断触发，静态功耗能控制到3uA左右
• 按键IO增加RC和ESD防护
• 使用多个输出IO，同时具有高电平有效或者低电平有效的端口
• 外部IO接受主MCU的状态信号，可通过外部中断实现
• 软件状态机消抖


综合成本估计能控制在1.5元左右，虽然比国产的专用芯片贵了那么一点，但是能达到二十元的LTC2954的水准，而且还可以扩展通信接口实现看门狗关机、定时关机、超时关机、自动开机、多路负载上电时序管理等，，能做到什么程度就看各位脑洞了。

神***

xhbw***

这功能直接集成到系统里面不可以吗，一定需要另外设置一片MCU进行管理？

wjhh***

多年前coody先生的一键开关机多好，只需要加4个电阻、2个4148、1个9014、1个3400分分毛毛钱，延时开、关、长按、短按、定时按 各种花样尽管弄。

Debu***

xhbw*** 发表于 2024-8-25 10:57
这功能直接集成到系统里面不可以吗，一定需要另外设置一片MCU进行管理？

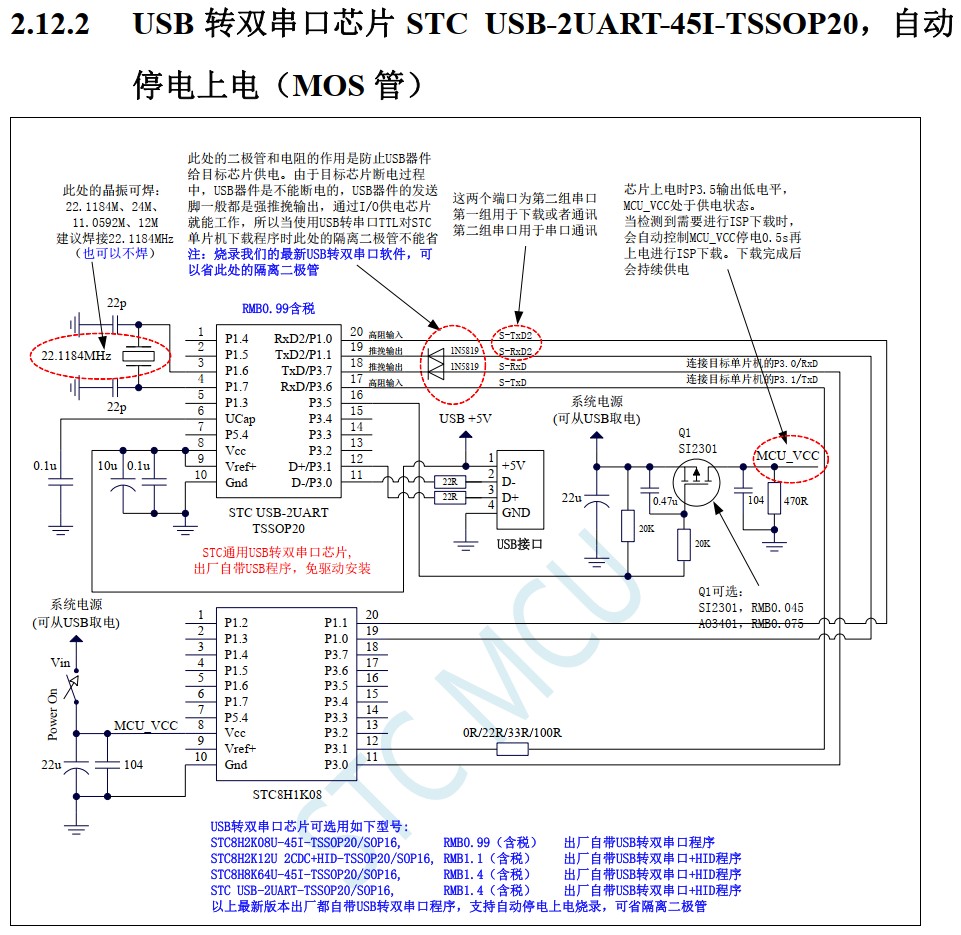

另外的8H2K12U主要任务是USB HID+2CDC转双串口，电源控制是次要的功能

Wd***

wjhh*** 发表于 2024-8-25 11:54
多年前coody先生的一键开关机多好，只需要加4个电阻、2个4148、1个9014、1个3400分分毛毛钱，延时开、关、 ...

放大镜搜索出来的coody先生是帐蓬

深***

我也在尝试用MCU来做电源控制功能，我设想的是用QFN20封装做，电源管理主要负责以下功能，延时开关功能、氛围灯、RTC时钟、不同分支的电源开关控制，软关机功能，外接电源检测、电池检测、上电自检等，主要目的是将系统中的一些常用基本功能由主CPU中分离出来，减少主CPU负担，主CPU专心做业务就好了，电源控制CPU与主CPU之间使用串口通讯，可自定义协议。QFN20封装的除了用做通讯和下载以外还可剩余很多IO可用，尺寸只有3MM，待机电流也可以做到很低

meng***

脑洞大开

晓***

深*** 发表于 2024-8-26 16:58
我也在尝试用MCU来做电源控制功能，我设想的是用QFN20封装做，电源管理主要负责以下功能，延时开关功能、氛 ...

是的，这样电源管理就更方便灵活了，如果主CPU还得考虑低功耗什么的，整个架构都受约束了。
