送 FFT频谱分析@Ai8051U, 256点FFT分析，快速傅里叶变换，USB-CDC虚拟串口送电脑显示

梁***

送 FFT频谱分析-开源项目@Ai8051U-实验箱-可USB送电脑显示

【免费+包邮】送，Ai8051U FFT频谱分析 使用说明：

Ai8051U做256点FFT分析
快速傅里叶变换，USB-CDC虚拟串口送电脑频谱显示
上传给 AIapp-ISP 显示频谱. MCU主频:40MHz.
有三个主程序，编译时选择其一：
1、FFT-V11-256点-CDC-定时器触发ADC.c   这个是定时器0触发ADC的FFT。
2、FFT-V11-256点-CDC-PWMA触发ADC.c   这个是PWMA触发ADC的FFT。
3、FFT-V11-256点-CDC-定时器触发ADC.c  这个是ADC DMA采样的FFT。
采集话筒输入信号或连接音频信号：

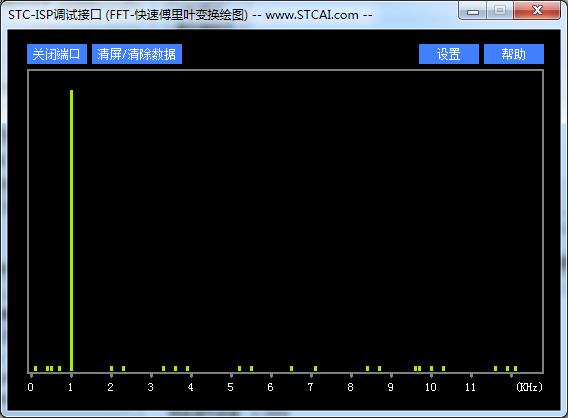

采集1KHz正弦波：


采集1KHz方波：


采集1KHz音乐：



程序源码：
AI8051U-实验箱-256点FFT-CDC-虚拟FFT绘图显示.rar (426.29 KB, 下载次数: 580)

2024-8-21 17:04 上传

点击文件名下载附件

电路原理图：
AI8051U实验箱V21-SCH1.pdf (280 KB, 下载次数: 439)

2024-8-21 17:04 上传

点击文件名下载附件

AI8051U实验箱V21-SCH2.pdf (198.79 KB, 下载次数: 393)

2024-8-21 17:04 上传

点击文件名下载附件

神***

Ai8051U-LQFP48  比普通 M0/M3，如 32F103C8T6 强太多的地方：
1，Ai8051U有TFPU@120MHz, 算力比他强, uS级硬件三角函数/浮点运算器；
2，Ai8051U的抗干扰比他强；
3,  Ai8051U的内部复位是专业级的复位电路，彻底省外部复位；
4,  Ai8051U的内部时钟完全满足串口通信要求,4组串口；
5，Ai8051U-LQFP48有 QSPI, i8080/M6800-TFT 接口，32F103C8T6没有;
6,  Ai8051U的PWM支持硬件移相@120MHz
7，Ai8051U是 34K SRAM
8，Ai8051U是 自带硬件USB, 1个芯片就能直接USB连接电脑仿真/下载，全球唯一

Ai8051U-LQFP48， RMB2.3含税

神***

清华大学，卓老师：
现在我在想，2025年全国大学生智能汽车竞赛，咱们 STC 的两个组别中，
有一组作为室外气垫越野组， 是否也增加上 AI 任务 要求。
比如对于 声音的定位 与 识别。
===谁用 Ai8051U 拿下这个项目，辛苦费1000元

lzz***

40M的话  计算负载有多少？？

meng***

上来就是高端局啊

科学***

our***

这个得好好研究一下，配个320*240的屏直接脱机显示就更好了

神***

our*** 发表于 2024-8-28 08:43
这个得好好研究一下，配个320*240的屏直接脱机显示就更好了

帮移植下

梁***

our*** 发表于 2024-8-28 08:43
这个得好好研究一下，配个320*240的屏直接脱机显示就更好了

如果是驱动单色的SPI接口的OLED或黑白LCD12864，则可以使用DMA传输，占用CPU时间很少，可以参考我另外发布的屏驱动例子。
如果配彩色屏由于要很多的数据，要用一个MCU区驱动，因为计算FFT已经占了CPU时间的大部分，再刷屏就会导致计算不连续。

AI8051U驱动1.44寸黑白点阵LCD12864实验程序-SPI-DMA刷整屏1.04ms，超高帧频
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=10412

AI8051U驱动0.96寸单色OLED12864实验程序-SPI-DMA刷整屏1.04ms，超高帧频
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=10411

our***

梁*** 发表于 2024-8-28 09:34
如果是驱动单色的SPI接口的OLED或黑白LCD12864，则可以使用DMA传输，占用CPU时间很少，可以参考我另外发 ...

谢梁工，群里也聊了一下这事，因为FFT已经很占时间了，感觉直接用串口屏最省事

梁***

our*** 发表于 2024-8-28 13:10
谢梁工，群里也聊了一下这事，因为FFT已经很占时间了，感觉直接用串口屏最省事 ...

我做过3种方案：
1、MCU计算完FFT后通过串口DMA上传给电脑显示，上传基本不耗CPU时间。
2、MCU计算完FFT后通过串口DMA传给显示的MCU，显示可以使用
     TFT彩色液晶屏或LED点阵屏，LED点阵屏更好看，也是我的音响设备必备的设备。
3、MCU计算完FFT后通过SPI DMA直接驱动SPI接口的单色OLED屏
     或LCD12864，1024字节，刷新1.04ms或1.46ms。

zhimi***

MCU计算16位FFT需多长时间
