TL431输出0V

小白*** · 发表于 2024-8-19 15:42:55

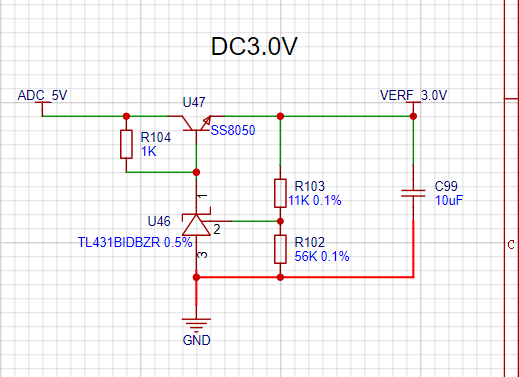

TL431做ADC参考电压，这个电路经过仿真和计算无问题，但实际打板验证431无任何输出电压，还望各位大佬指点迷津

小白*** · 发表于 2024-8-19 15:44:03

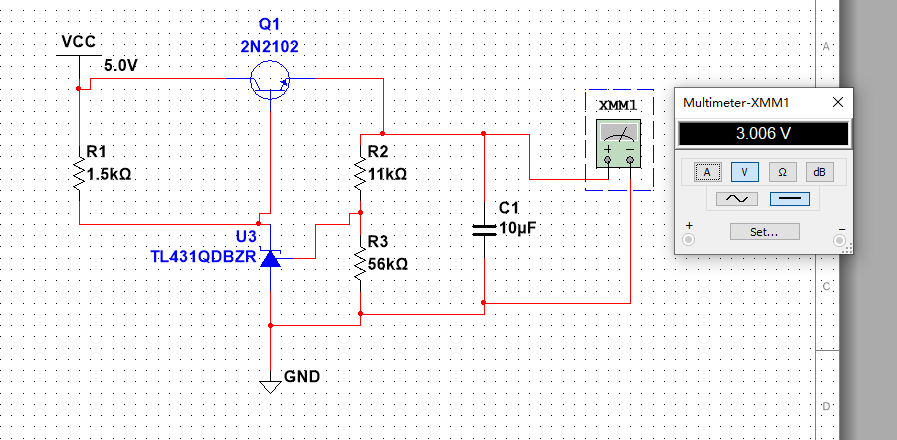

原理图上R104为1K，实际电路焊的是1.5K，所以仿真上也做了1.5K

梁*** · 发表于 2024-8-19 16:00:02

不会一点电压都没有吧？仔细检查是否焊错引脚。
注意：TL431的REF与CATHODE之间要接RC来消振。

苏紫*** · 发表于 2024-8-19 18:29:15

核对一下引脚，431不同厂家引脚顺序不一致，曾经立创打板吃过一次亏

晓*** · 发表于 2024-8-19 20:18:25

苏紫*** 发表于 2024-8-19 18:29
核对一下引脚，431不同厂家引脚顺序不一致，曾经立创打板吃过一次亏

是的，大概率是引脚顺序问题，看电路图应该是用了SOT23封装的，一般有两种顺序

ulvtk*** · 发表于 2024-8-24 10:33:30

看一下TL431 1脚电压是否正常
