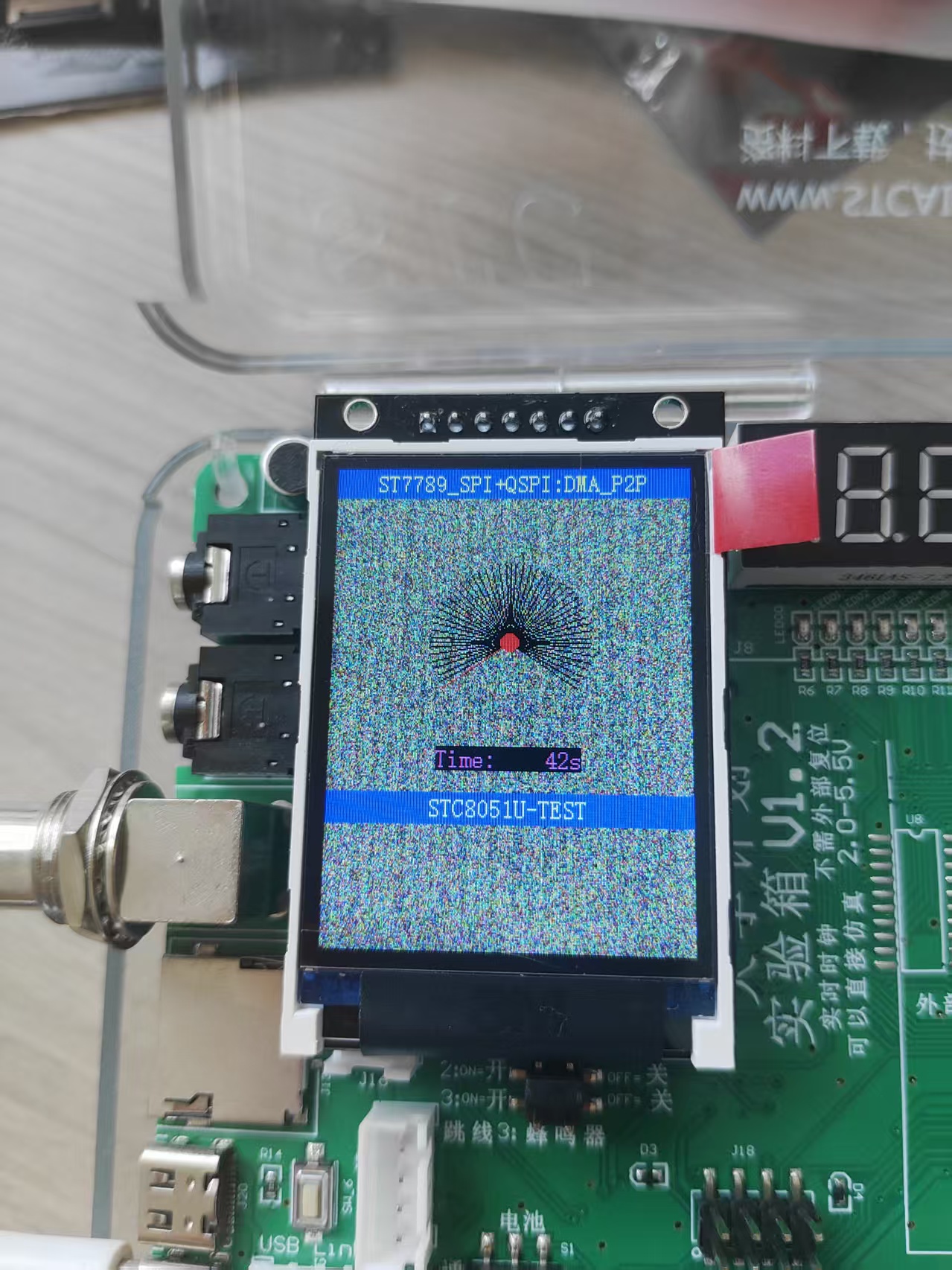

模拟仪表盘@AI8051U, QSPI-Flash==>DMA-P2P==>SPI-TFT彩屏

toms***

C_w*** 发表于 2025-11-5 13:47
背景图需要先写入外部FLASH，工作时从FLASH读出显示，这个涉及到QSPI这个功能。 ...

如果把例程第72.4的8为并口改成SPI串口，改怎么修改呢

C_w***

toms*** 发表于 2025-11-5 17:16
如果把例程第72.4的8为并口改成SPI串口，改怎么修改呢

你使用P2P功能么？

存图片的flash用的是QSPI

显示屏可以是8或16位并口，也可以用SPI的接口屏。

用到了不同的P2P功能，两个例子对应的两种屏接口

你先在实验箱上把程序跑起来，再研究修改吧。

toms***

刷SPI 接口的屏  怎么搞都显示不出来背景图片，真是奇怪了

C_w***

tomsmiss 发表于 2025-11-10 12:06
刷SPI 接口的屏  怎么搞都显示不出来背景图片，真是奇怪了

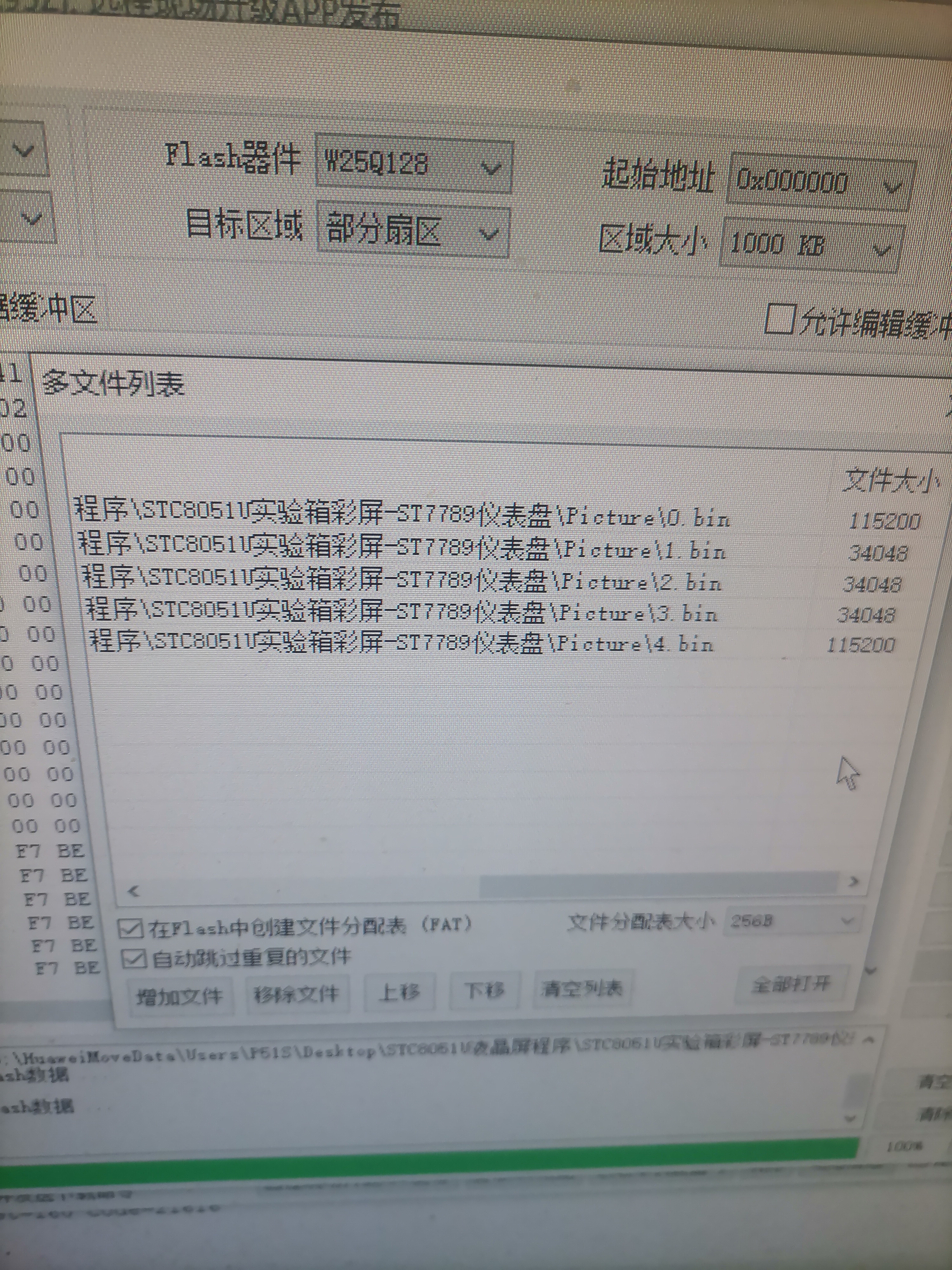

图片没烧录进去。
刚试了下，除了定义冲突，没有问题。

toms***

先按P3.3然后按的上电，试了几次都是这样

C_w***

toms*** 发表于 2025-11-10 18:10
先按P3.3然后按的上电，试了几次都是这样

仔细看main文件开头说明

矩阵键盘7

toms***

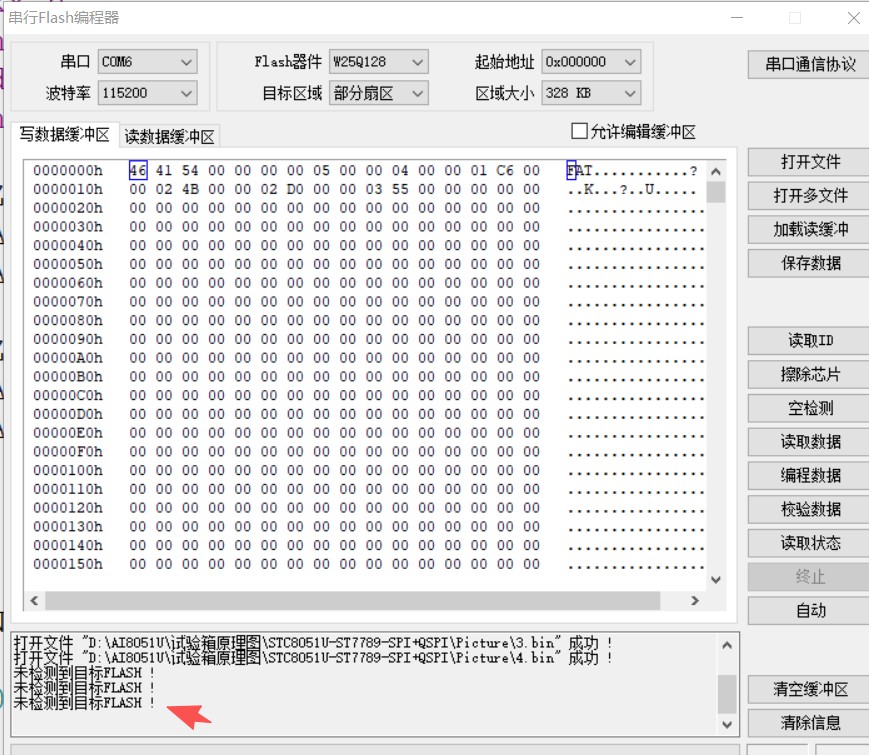

图片确保是烧录进去了，用了几种方式都确保是已经烧录进去了，还是不显示背景图片，这个还有可能会是什么问题呢

C_w***

toms*** 发表于 2025-11-13 11:16
图片确保是烧录进去了，用了几种方式都确保是已经烧录进去了，还是不显示背景图片，这个还有可能会是什么问 ...

实验箱还不显示？不能啊，我那天重新试过了，只是重复定义冲突了，编译不成功，屏蔽掉就行了。

toms***

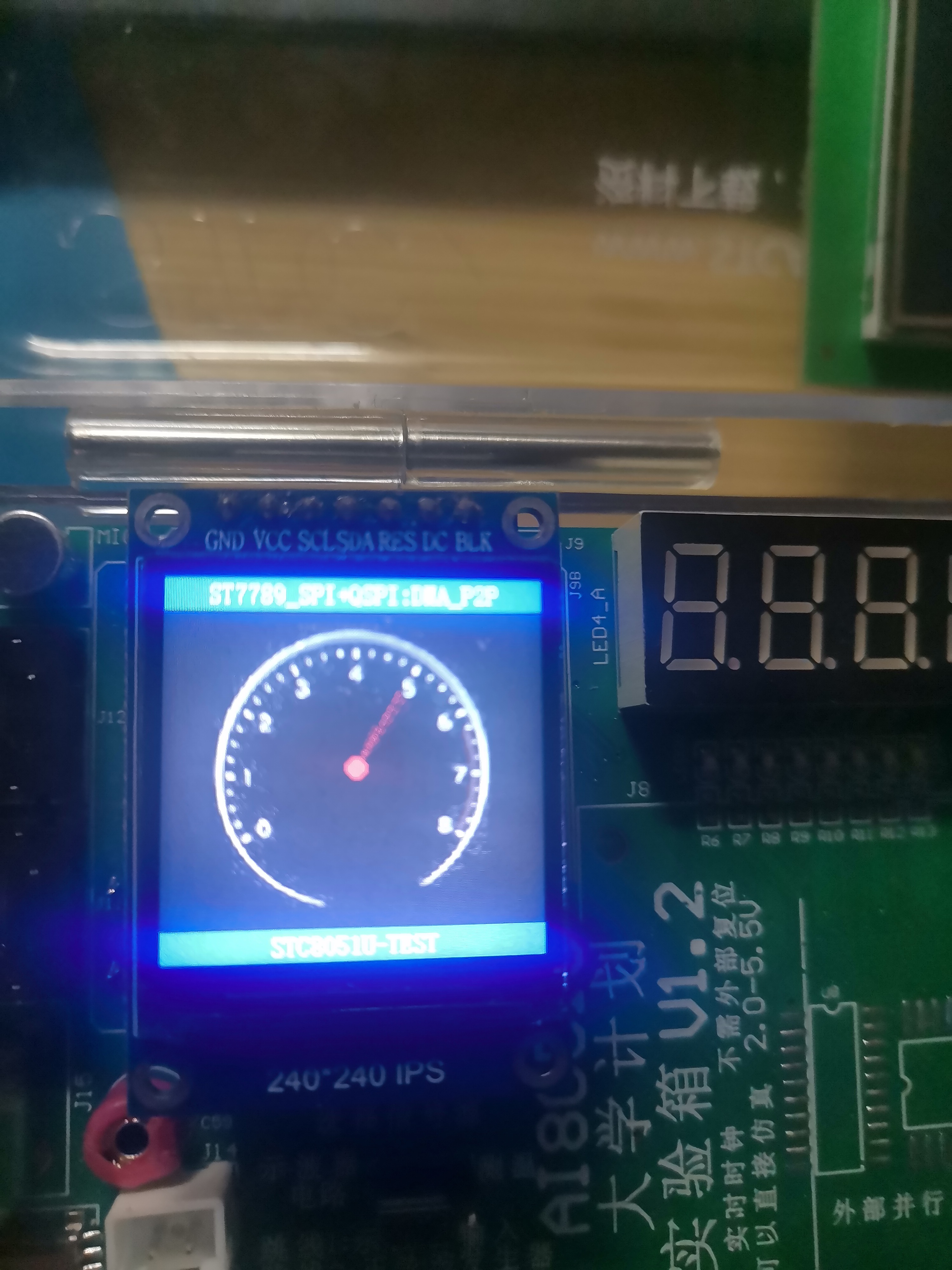

换了个自己做的板子也是一样的，所以困惑的很

toms***

我自己的这个屏IC也是ST7789的，有CS脚，所以我在程序中把P3.5当片选用了，就做了这点改变
void LCD_WR_REG(u8 Reg)
{
        LCD_DC=0;
        LCD_BL  = 0;
        SPI_WriteByte(Reg);
        LCD_BL  = 1;
        LCD_DC=1;
}

void LCD_WR_DATA(u8 Data)
{
        LCD_BL  = 0;
        SPI_WriteByte(Data);
        LCD_BL  = 1;
}

void LCD_WR_DATA_16Bit(u16 Data)
{
        LCD_BL  = 0;
        SPI_WriteByte((u8)(Data>>8));
        SPI_WriteByte((u8)(Data));
        LCD_BL  = 1;
}

void LCD_WriteReg(u8 LCD_Reg, u8 LCD_RegValue)
{
                LCD_BL  = 0;
  LCD_WR_REG(LCD_Reg);
        LCD_WR_DATA(LCD_RegValue);
                LCD_BL  = 1;
}

void LCD_WriteRAM_Prepare(void)
{
                LCD_BL  = 0;
        LCD_WR_REG((u8)lcddev.wramcmd);
        LCD_BL  = 1;
}
