【121楼】有配套程序，注意分2个版本：
1，跑高频外部时钟；
2，跑内部高速IRC时钟

梁***

zan*** 发表于 2024-1-23 19:50
嗯嗯，感谢提醒。我就是奇怪为啥左侧耳机插座只有一个声道呢
我刷了2023/12/8的固件，心说对比一下，发现 ...

程序今天才发布，你前面更新程序，把MCU内部正确的对应的程序用不对应的程序覆盖了。

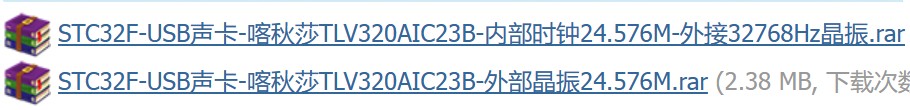

你刷“STC32F-USB声卡-喀秋莎TLV320AIC23B-内部时钟24.576M-外接32768Hz晶振.rar”即可正常。

zan***

梁*** 发表于 2024-1-23 16:23
51开源 喀秋莎-STC32-UAC-音频声卡演示程序开源，为本坛发展做出杰出贡献的前200名网友
===【免费+包邮送 ...

我也发现了开关控制的DC-DC的使能引脚。然后我按住P3.2，重新拔插USB，就可以USB下载了。
我感觉可以省去DC-DC ，毕竟AMS1117电流、发热应该完全没问题，至于效率，整个系统功耗不大，不必在意。
麦克风咪头您用的什么型号呢？录音可以实时进入电脑端、用于电话会议之类吗？

zan***

梁*** 发表于 2024-1-23 16:23
51开源 喀秋莎-STC32-UAC-音频声卡演示程序开源，为本坛发展做出杰出贡献的前200名网友
===【免费+包邮送 ...

原理图上有个3V的电池，是用于什么需求呢？

zan***

社区*** 发表于 2024-1-23 19:47
极致音频还是需要使用锂电池供电。

电池实际也有不足，内阻大，大动态供电困难哦

神***

演示内部 RTC 时钟的，年月日时分秒

梁***

zan*** 发表于 2024-1-23 20:12
原理图上有个3V的电池，是用于什么需求呢？

那是给RTC供电做实验的，做音频就不需要了。

梁***

zan*** 发表于 2024-1-23 20:09
我也发现了开关控制的DC-DC的使能引脚。然后我按住P3.2，重新拔插USB，就可以USB下载了。
我感觉可以省去 ...

这种小电流的音频电路一般建议使用线性稳压。
录音后期会验证，声音上传给电脑之后，怎么使用都可以。
麦克风咪头就是普通的驻极体咪头。

梁***

前面第一个程序，使用内部时钟24.576MHz，自动微调内部时钟频率保持跟PC（电脑）端的时钟同步，但微调范围比较大，达到0.1%的量级。

前面第二个程序，使用外部晶振，根据数据缓冲的盈亏，丢弃或插补一个采样点的数据。
本次第三个程序，使用外部晶振，通过PWM经过RC滤波后控制变容二极管改变其电容来微调晶振频率，使其始终跟PC（电脑）端的时钟同步。这种方式类似于专业外置声卡的PLL时钟，晶振频率稳定，抖动小，微调范围很小即可（正负万分之0.5，即+-50ppm），并且相位连续，频率不会突变，对音质的损害几乎可以忽略。

本例子使用2个变容二极管BB910或BB133，使用追风剑+DAC验证，或者使用“喀秋莎”板子验证，都要改为外部晶振24.576MHz并增加调频电路。
实测连续播放2小时，MCLK理论频率12.288000MHz，基本抖动在在+-20Hz之内（+-2ppm）。P2.6、P2.7分别为缓冲上溢、下溢指示，2小时都不会出现信号。
下面视频中，我的频率计精度为1ppm的，看着简陋，精度不错的，使用温补10MHz有源晶振做时钟，65MHz量程。


参考电路，32768晶振不接。



STC32F-USB声卡-喀秋莎TLV320AIC23B-外部晶振24.576M-变容二极管调频.rar (2.45 MB, 下载次数: 411)

2024-1-25 14:52 上传

点击文件名下载附件

垂柳***

膜拜 大神！
