前进中的PDF，一起完善他，以后数据手册的笔误部分大家在这个帖子集中反馈

kai*** · 发表于 2026-8-19 10:15:28

国学*** 发表于 2026-8-15 09:01
手册中少了STC15W408S 和 STC15W1K16S系列

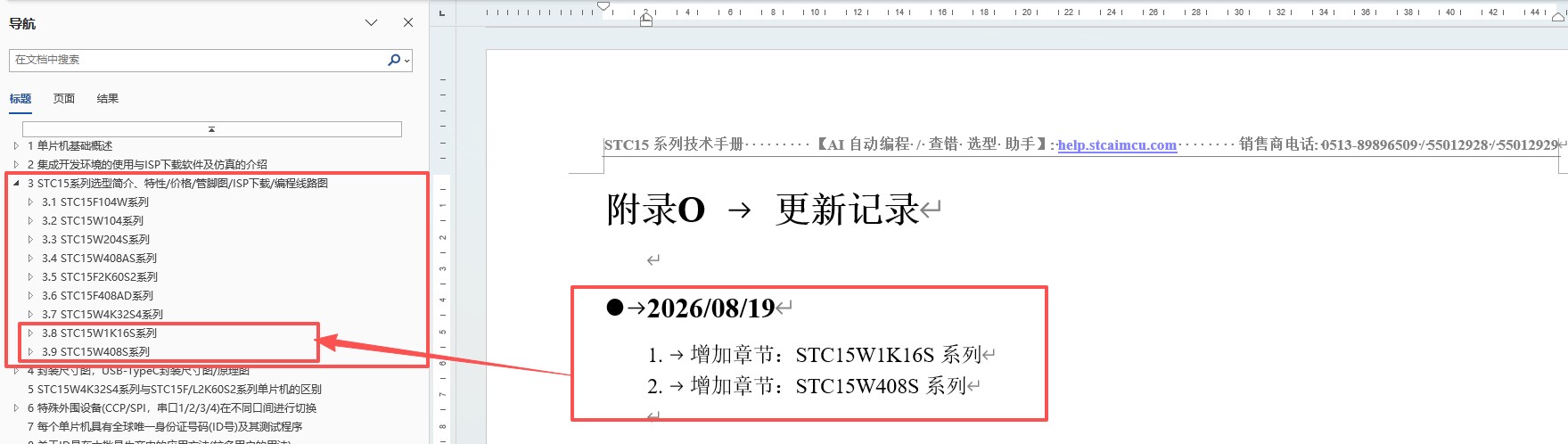

STC15中已增加您提及的【STC15W1K16S系列】、【STC15W408S系列】，
稍后一并发布新版，敬请期待！


国学*** · 发表于 2026-8-22 10:25:25

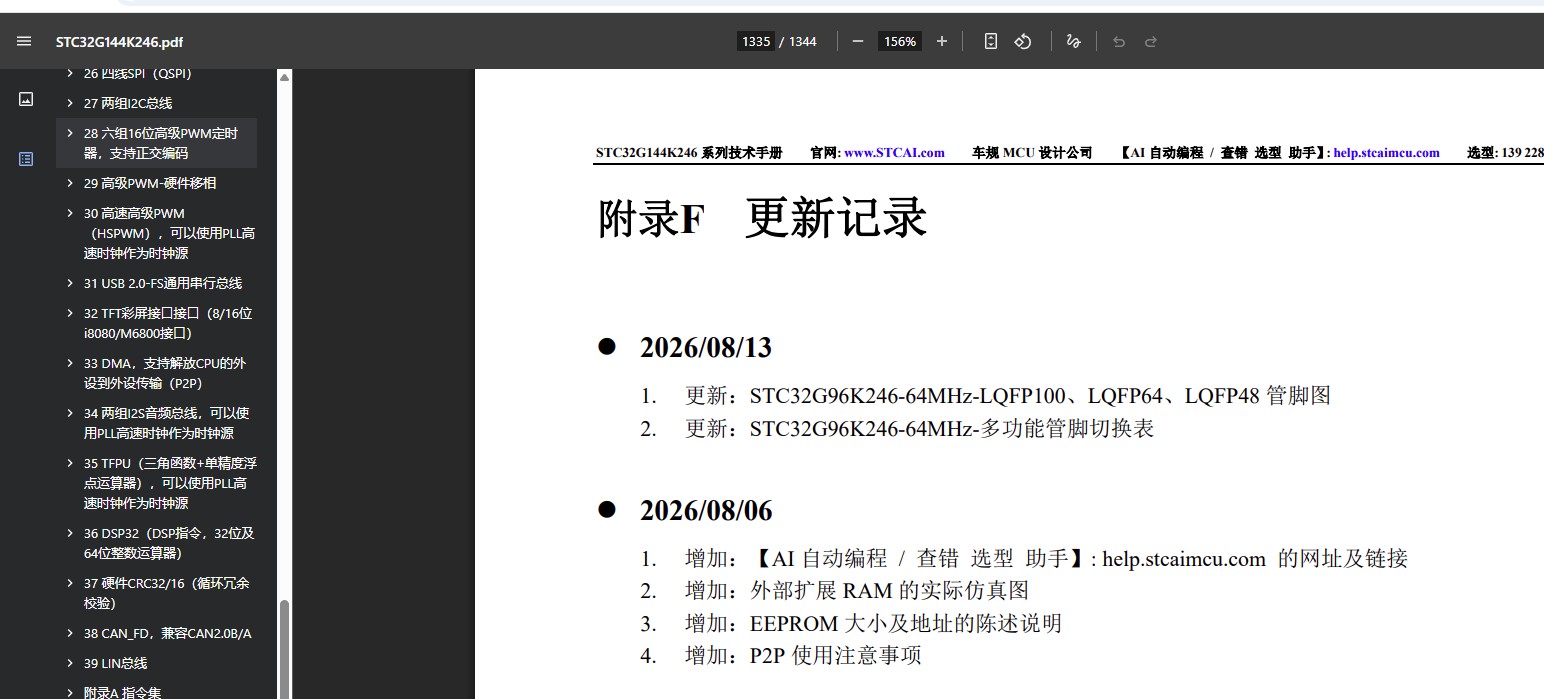

STC32G144K246数据手册中，增加更新一条：


kai*** · 发表于 2026-8-24 09:54:27

国学*** 发表于 2026-8-22 10:25
STC32G144K246数据手册中，增加更新一条：

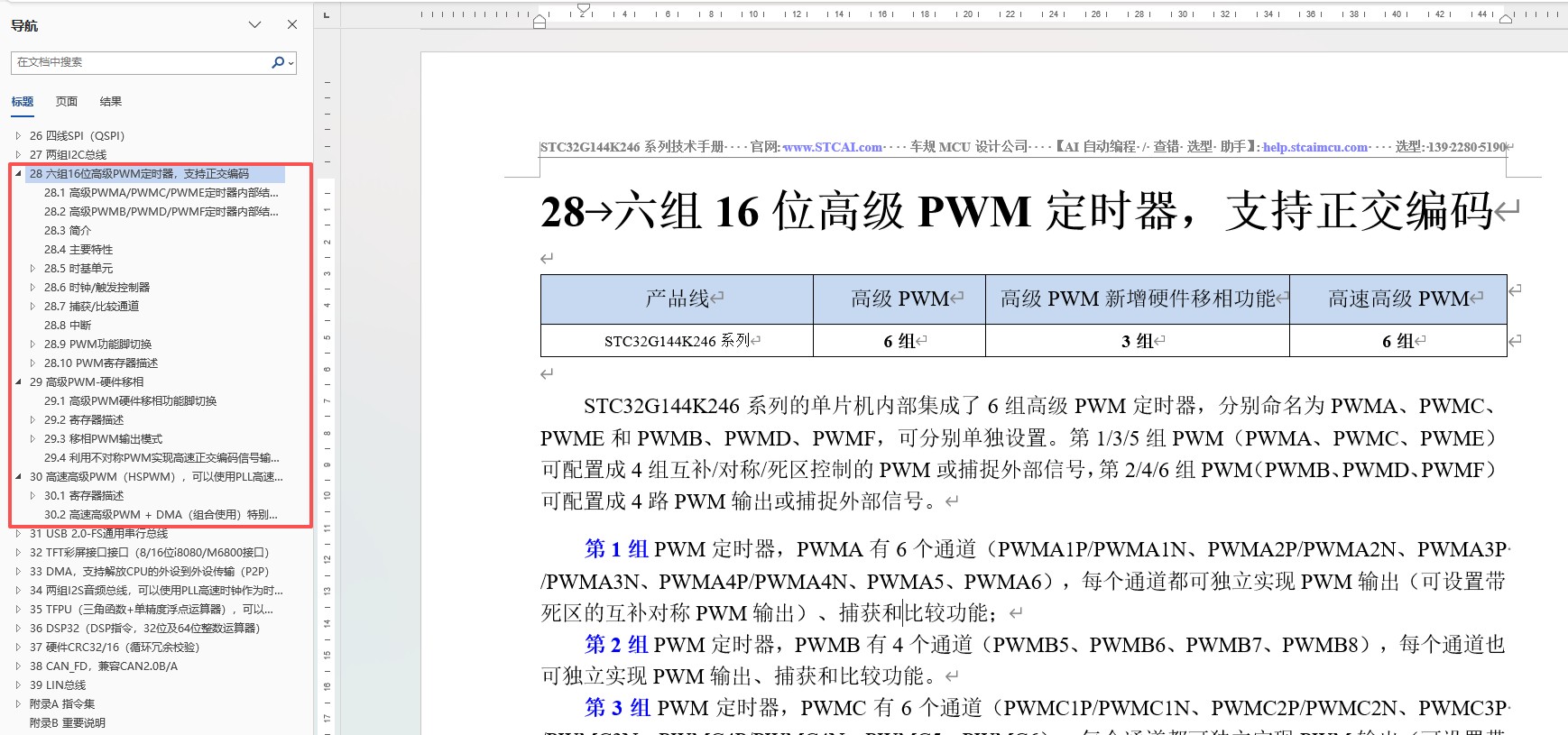

STC32G144K246数据手册中，PWM章节现在还没有范例程序。


lcws*** · 发表于 2026-8-25 10:23:36

https://www.stcaimcu.com/forum.php?mod=viewthread&tid=21487&pid=230245&page=5&extra=#pid230245

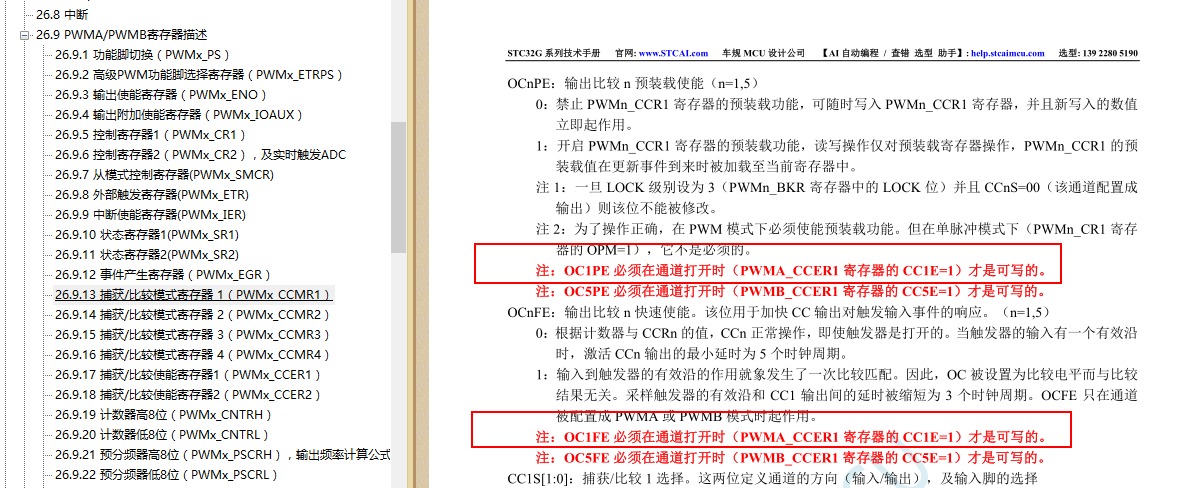

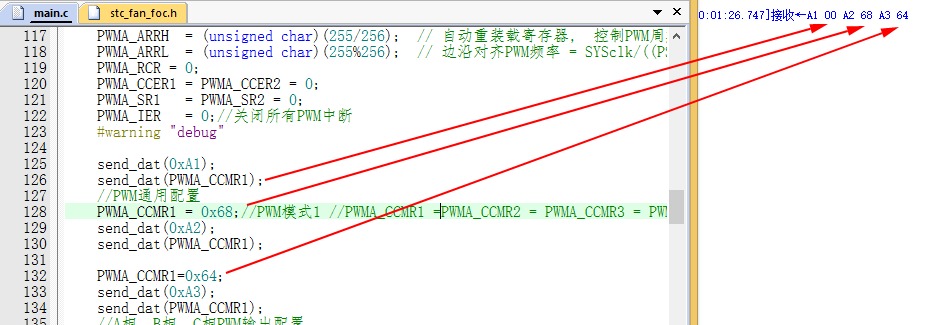

这里45楼发现手册中关于OC1PE、OC1FE的描述可能有误，请验证一下。
我测试的结果是：
OC1PE、OC1FE这两位在CC1E＝1时可写，在CC1E＝0时也可写；
在CC1S＝3时，似乎不能置1。（CC1E＝0时）

zh*** · 发表于 2026-8-26 09:30:19

lcws*** 发表于 2026-8-25 10:23
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=21487&pid=230245&page=5&extra=#pid230245
这里4 ...

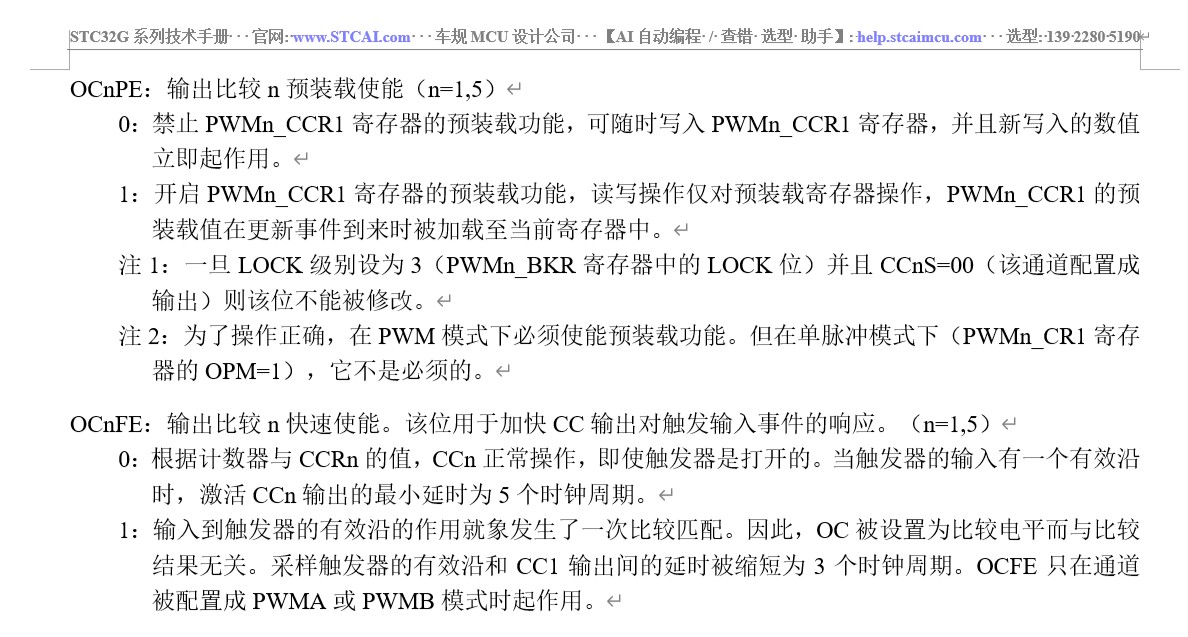

OCnPE和OCnFE描述确实有误

PWMA_CCMRn寄存器有比较输出模式和捕获输入模式
两种模式的，寄存器定义不一样
当为比较输出模式时（CCnS=0），有OCnPE和OCnFE，CCnE为0或为1时都可写
当为捕获输入模式时（CCnS=1，2，3），没有OCnPE和OCnFE，只有ICnPSC，ICnPSC只有在CCnE为1时才可以写

为了避免踩坑，建议比较输出模式和捕获输入模式统一使用下面的顺序设置寄存器：
1、清“0” PWMA_CCERn中的CCnE关闭通道
2、设置PWMA_CCMRn的模式（PWMA_CCMRn[1:0]，CCnS位）
3、置“1” PWMA_CCERn中的CCnE打开通道
4、设置PWMA_CCMRn的高6位（PWMA_CCMRn[7:2]）
