一灯大师，I/O口控制: LED点灯, NPN/PNP三极管, N-MOS管/P-MOS管, 光耦, 继电器

神***

龙年新春捷报：
STC8H2K32U-45MHz-LQFP32/TSSOP28 的 USB 型 MCU 已开始制造光罩流程中
RMB1.3 的 USB, STC8H2K32U-45MHz-LQFP32/TSSOP28/20，SOP16, 4月开始供货
51世界火热的夏天全面来临 全面 进入 USB 时代 ！新增硬件32位乘除法器MDU32C
硬件USB 支持 仿真/下载, RTC 实时时钟, 年/月/日/时/分/秒，星期
真12位ADC, 144MHz-16位高级PWM新增硬件移相功能
32K Flash, 2.5k SRAM, USB, 双串口/I2C/SPI, 轨到轨比较器，12位ADC, PWM
串口1/串口2:
===都支持串口接收硬件超时侦测，硬件奇偶校验
===都支持帧错误数据检测和自动地址识别
T11，强大的24位低功耗定时器/系统定时器，支持低功耗唤醒
P1.2口在P5.4口上共享，P1.0/P1.1的全部数字功能可以交换

STC8H2K32U要让51成为永恒的经典：钻石恒久远，51永流传

======================================================================

RMB0.99 的 USB, STC8H2K08U-45MHz-TSSOP20/SOP16，已开始供货
51世界火热的夏天全面来临 全面 进入 USB 时代 ！

神***

天源***

神*** 发表于 2023-11-5 11:02
STC8   控制继电器常见电路
STC32 控制继电器常见电路

有这些电路的合集的PDF文档吗。

zhude***

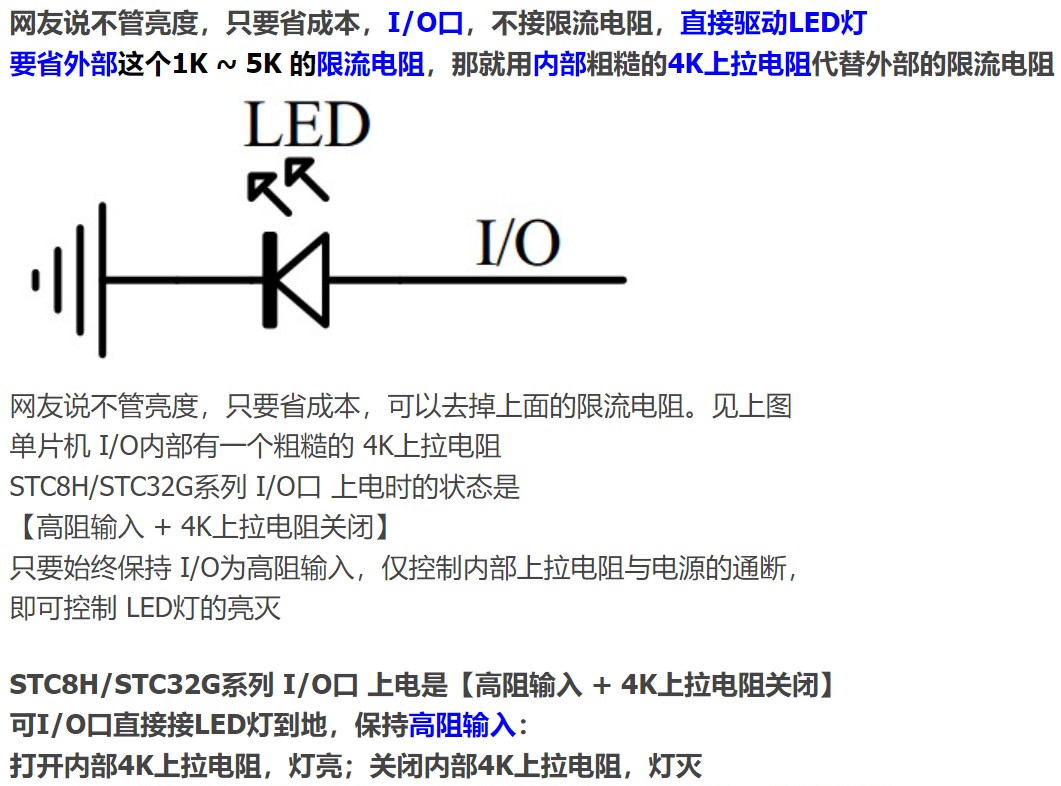

STC8H/STC32G系列 I/O口 上电时的状态是
【高阻输入 + 4K上拉电阻关闭】
只要始终保持 I/O为高阻输入，仅控制内部上拉电阻与电源的通断，
即可控制 LED灯的亮灭
这个挺有意思，不控制IO口，控制它的电阻也能实现IO口变化

晓***

tl*** 发表于 2024-1-23 16:44

NPN或者PNP不可随意更换，导通逻辑是不同的

晓***

zhude*** 发表于 2024-2-18 06:38
STC8H/STC32G系列 I/O口 上电时的状态是
【高阻输入 + 4K上拉电阻关闭】
只要始终保持 I/O为高阻输入，仅控 ...

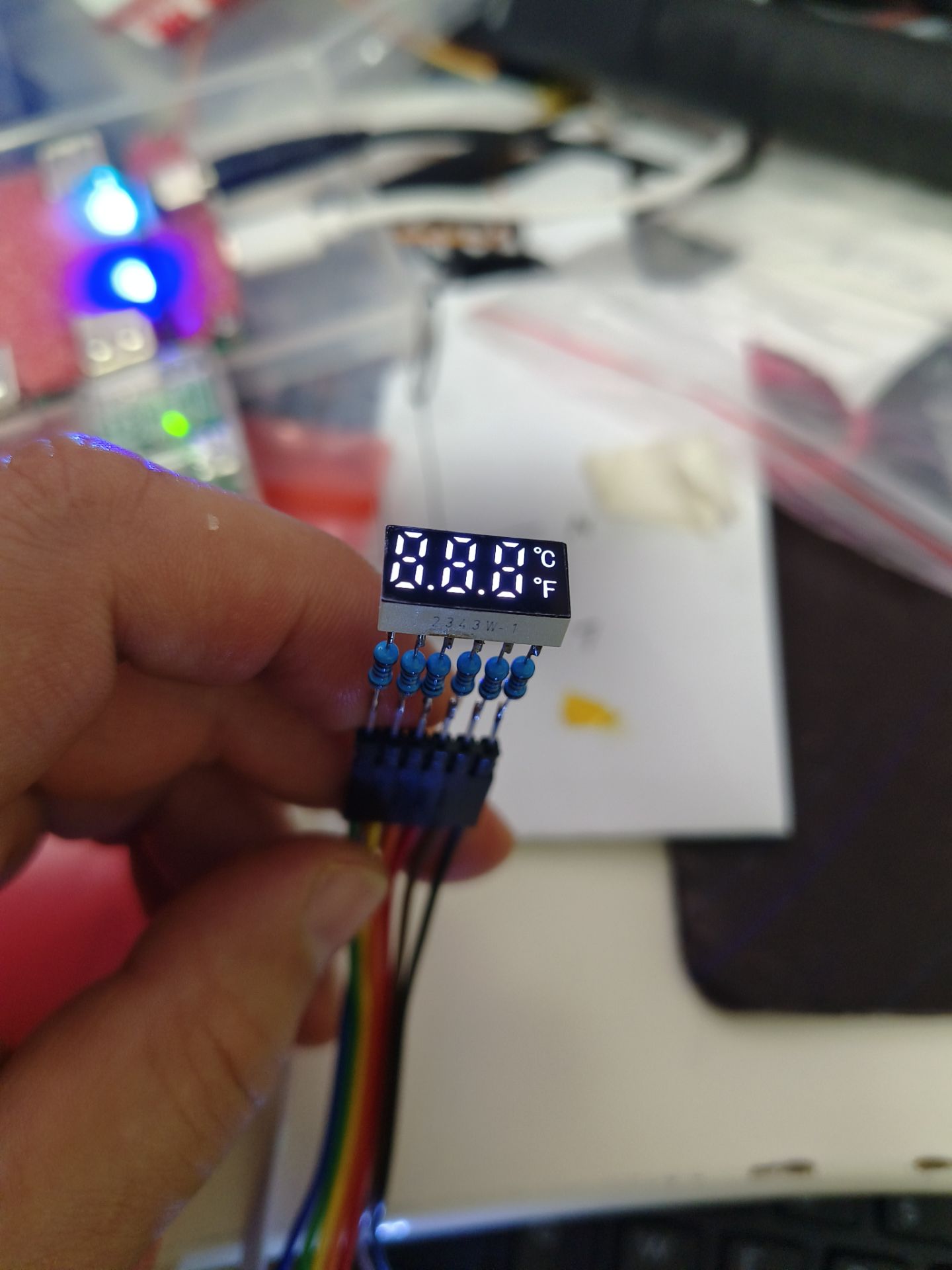

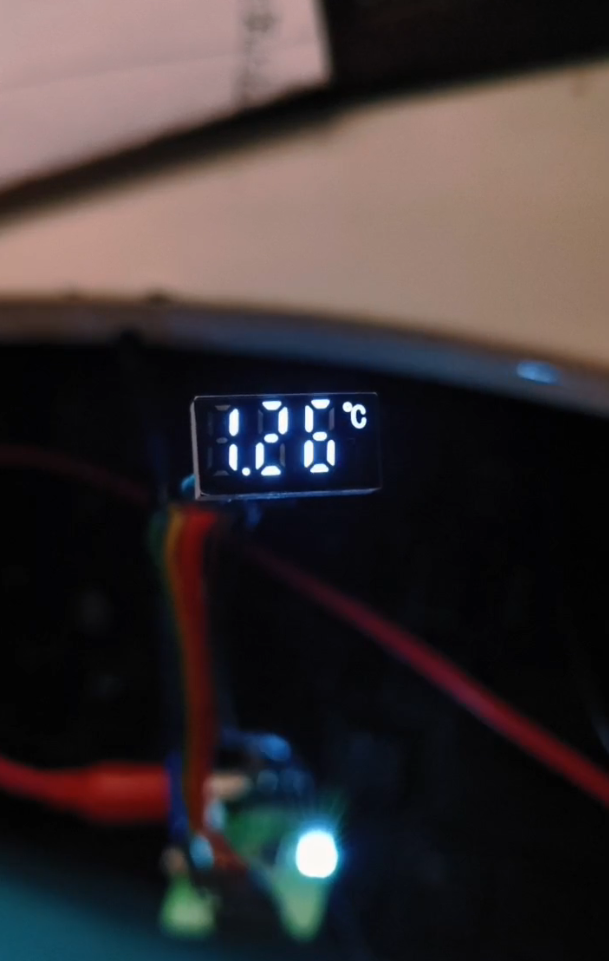

我就是用这种办法驱动单排针脚的数码管，非常好用，无需限流电阻直接驱动，段码显示均匀无闪烁，BOM成本还低，简直不要太香。

void ALL_IN (void)
{
    P3M0 = 0x00; P3M1 = 0x0f; P3PU = 0x00;
    P5M0 = 0x00; P5M1 = 0x30; P5PU = 0x00;
}

void PIN1_OUT_L(void)
{
    P3M0 |= 0x01;
    P3M1 &= ~0x01;
    PIN1 = 0;
}

void PIN2_OUT_L(void)
{
    P3M0 |= 0x02;
    P3M1 &= ~0x02;
    PIN2 = 0;
}

void PIN3_OUT_L(void)
{
    P3M0 |= 0x04;
    P3M1 &= ~0x04;
    PIN3 = 0;
}

void PIN4_OUT_L(void)
{
    P3M0 |= 0x08;
    P3M1 &= ~0x08;
    PIN4 = 0;
}

void PIN5_OUT_L(void)
{
    P5M0 |= 0x20;
    P5M1 &= ~0x20;
    PIN5 = 0;
}

void PIN6_OUT_L(void)
{
    P5M0 |= 0x10;
    P5M1 &= ~0x10;
    PIN6 = 0;
}


void PIN1_OUT_H(void)
{
    P3PU |= 0x01;
}

void PIN2_OUT_H(void)
{
    P3PU |= 0x02;
}

void PIN3_OUT_H(void)
{
    P3PU |= 0x04;
}

void PIN4_OUT_H(void)
{
    P3PU |= 0x08;
}

void PIN5_OUT_H(void)
{
    P5PU |= 0x20;
}

void PIN6_OUT_H(void)
{
    P5PU |= 0x10;
}

zhude***

晓*** 发表于 2024-2-18 23:46
我就是用这种办法驱动单排针脚的数码管，非常好用，无需限流电阻直接驱动，段码显示均匀无闪烁，BOM成本 ...

这个功能确实好

神***

zhude*** 发表于 2024-2-19 05:46
这个功能确实好

利用内部粗糙的上拉电阻 4K@5V,  做LED灯的限流电阻，
如果亮度接受，省了外部限流电阻，绝对是要优先推荐的 点灯电路

晓***

神*** 发表于 2024-2-19 08:04
利用内部粗糙的上拉电阻 4K@5V,  做LED灯的限流电阻，
如果亮度接受，省了外部限流电阻，绝对是要优先推荐 ...

您也太谦虚了吧，这上拉电阻一点也不粗糙，做LED驱动或者I2C上拉完全没有问题，像NST1001这种依赖上拉电阻提供电源的传感器，使用IO内部上拉动态供电能进一步降低功耗。

咫尺***

学习学习
