求教一个关于ADC参考电平的问题

ryj87*** · 发表于 2024-5-24 09:21:33

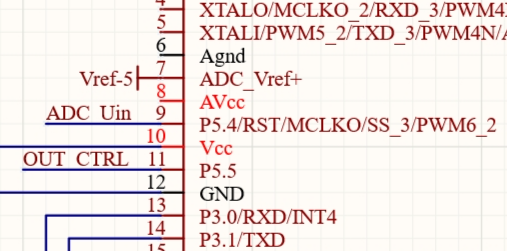

如图，拟使用的单片机是STC8H3K64S4 LQFP32封装芯片，在接ADC外部参考电平时，AVCC引脚（8脚）需要接吗？应该是连芯片的电源端还是悬空即可？查了文档，没有找到相应说明

电子DI*** · 发表于 2024-5-24 09:56:32

AVCC和AGND要接电源，一般我喜欢VCC过个LC低通接到AVCC

ryj87*** · 发表于 2024-5-24 10:44:26

电子DI*** 发表于 2024-5-24 09:56
AVCC和AGND要接电源，一般我喜欢VCC过个LC低通接到AVCC

也就是说ADC用外部基准时也需要将AVCC和AGND跟电源相接是吧？

ryj87*** · 发表于 2024-5-24 10:47:52

电子DI*** 发表于 2024-5-24 09:56
AVCC和AGND要接电源，一般我喜欢VCC过个LC低通接到AVCC

我这个电路简单，我直接连起来吧，谢谢了

梁*** · 发表于 2024-5-24 11:07:38

怎么会没有相应说明？请看手册：

ryj87*** · 发表于 2024-5-24 11:19:19

梁*** 发表于 2024-5-24 11:07
怎么会没有相应说明？请看手册：

谢谢，刚开始学习，资料没有看明白，谢谢啦
