【已解决】求助：STC11F02E串口通讯乱码

wangxi***

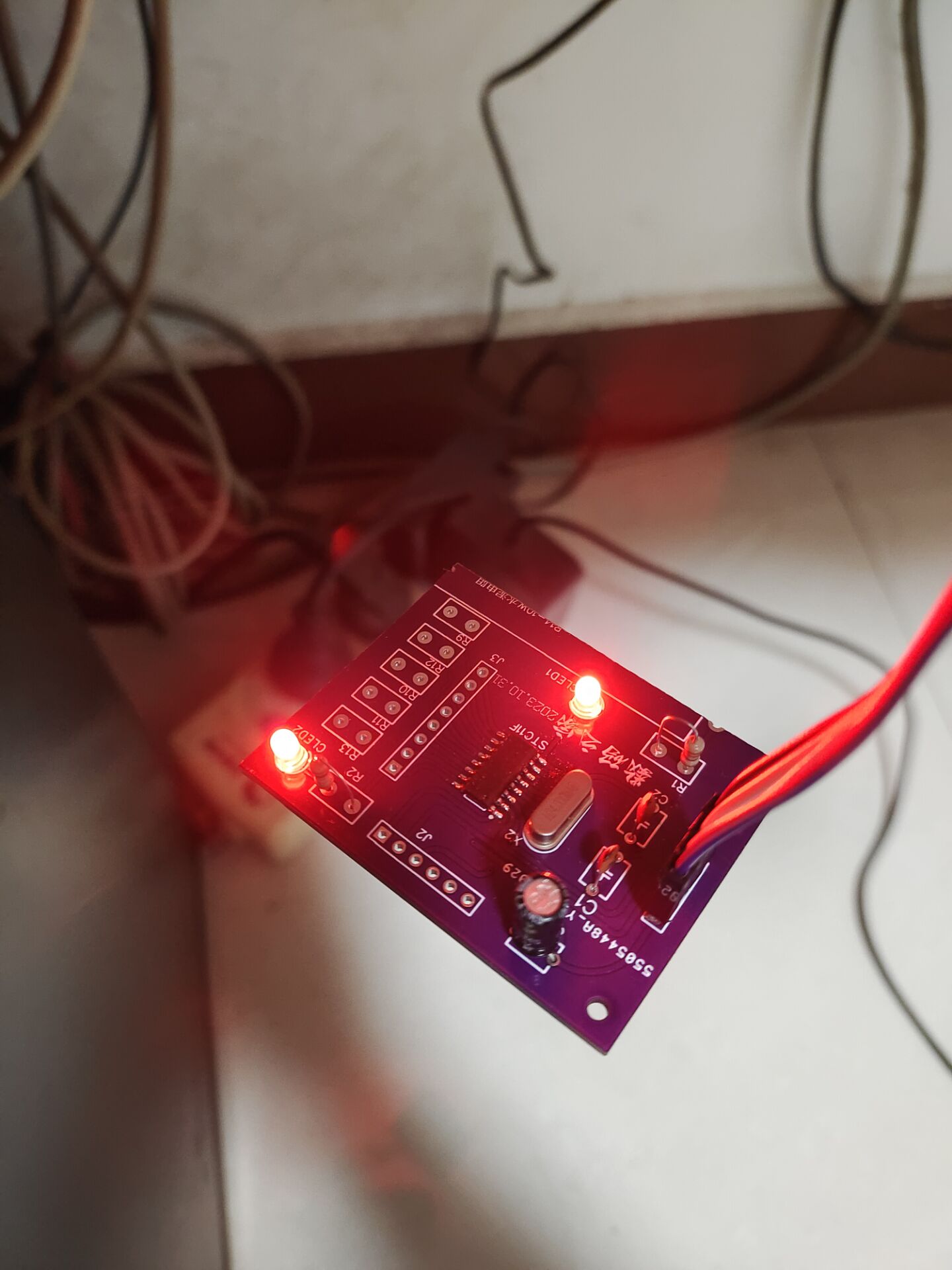

前天晚上焊接的STC11F02E最小系统板，晶振频率24MHz，LED正常点亮：

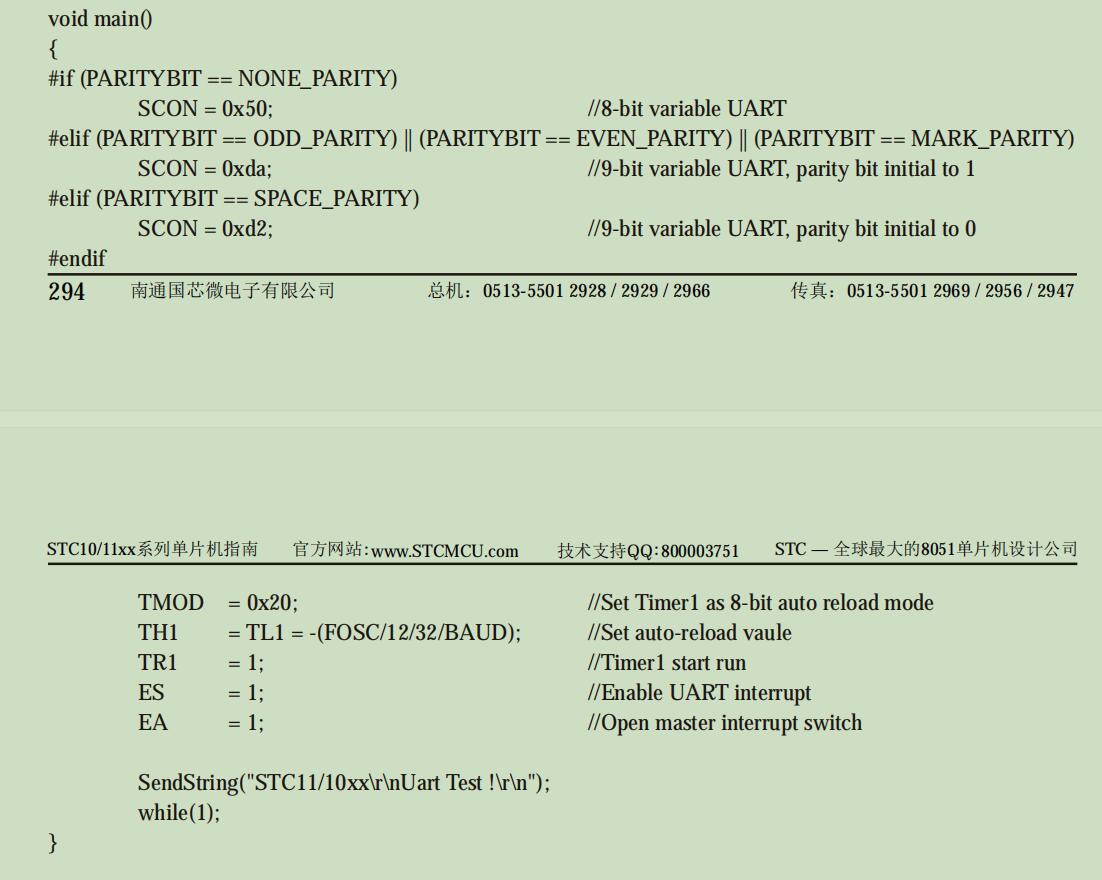

用手册里面的P3串口程序测试，这个程序的晶振频率是18.432MHz，

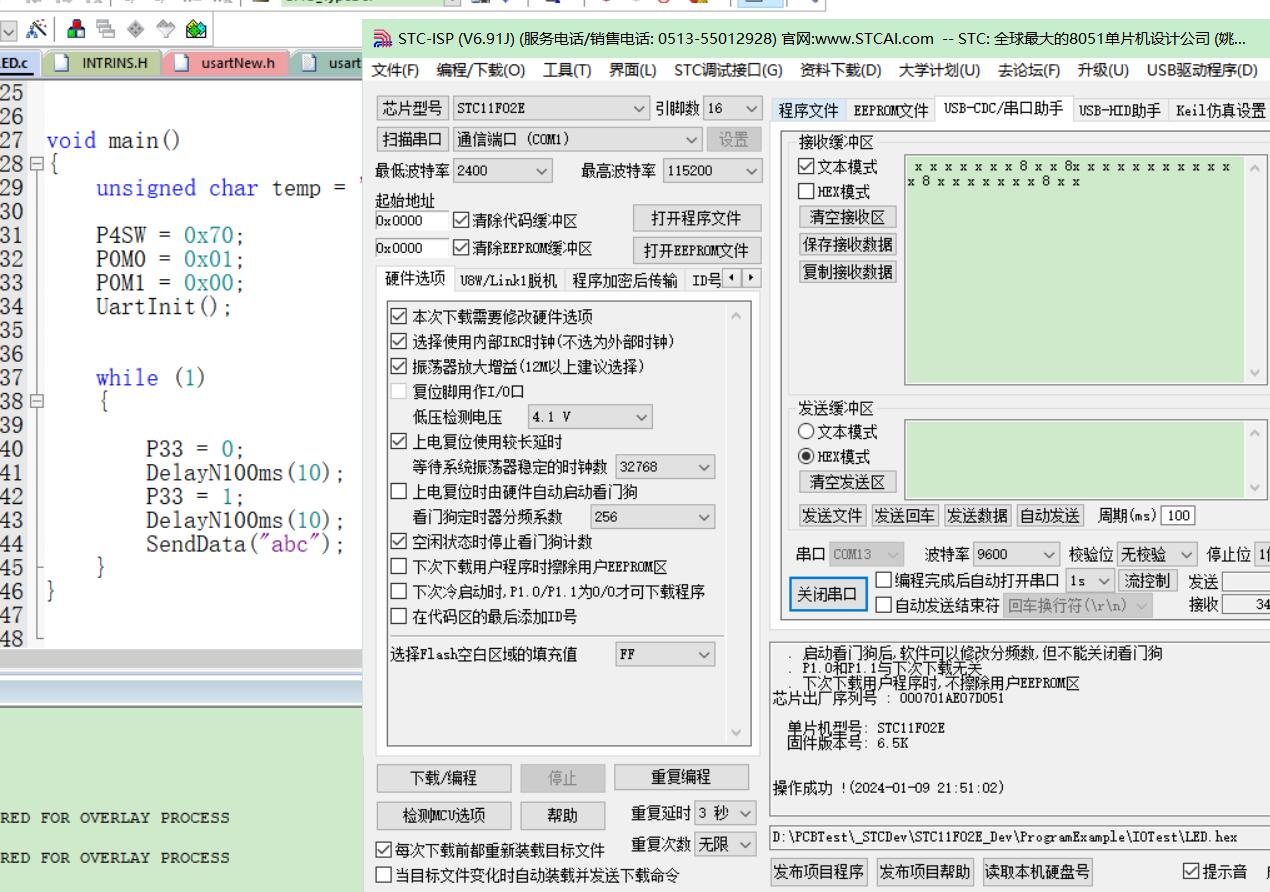

接收的是乱码：

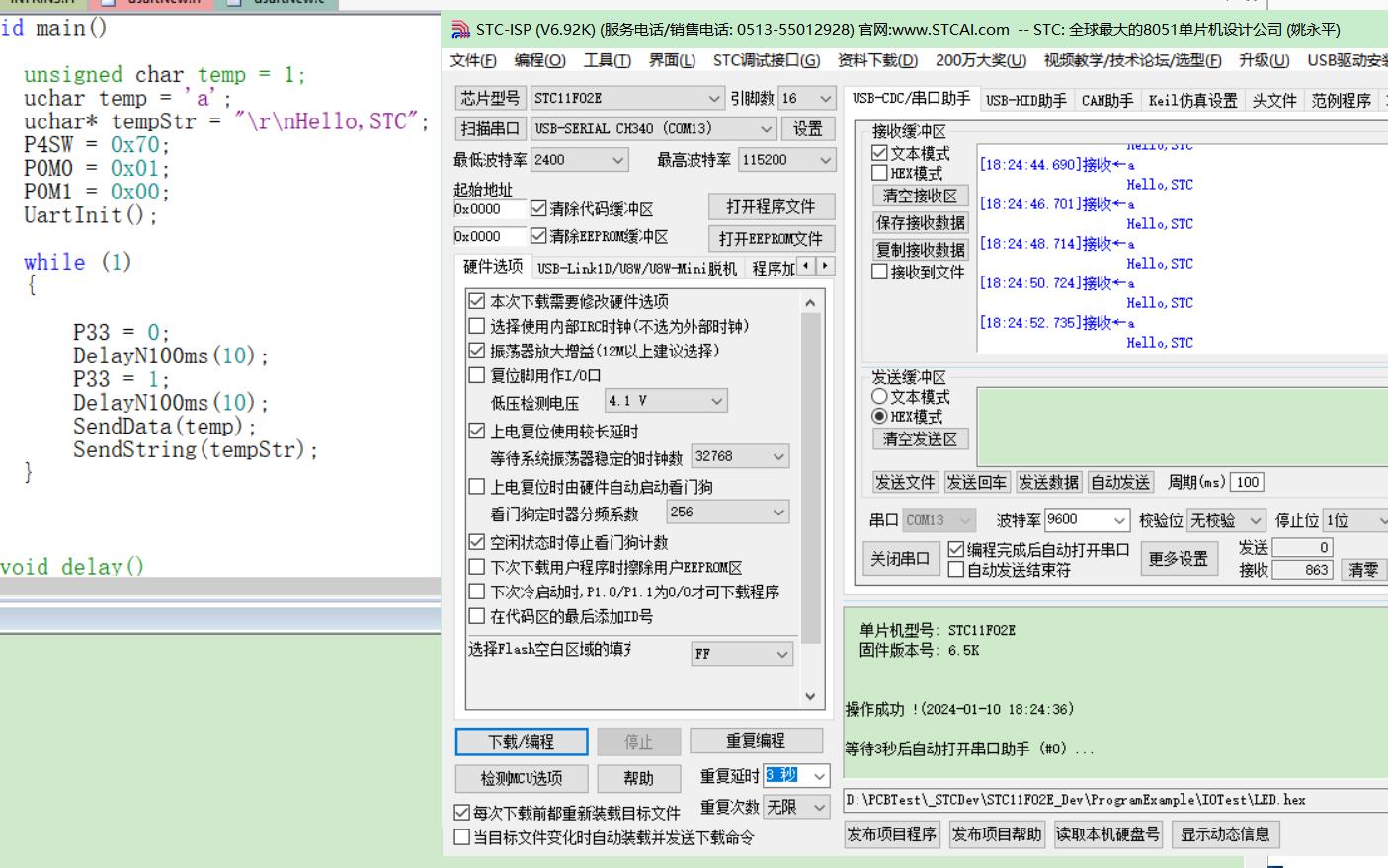

搜了一下说是波特率的问题，又试了STC-ISP里面的波特率程序：

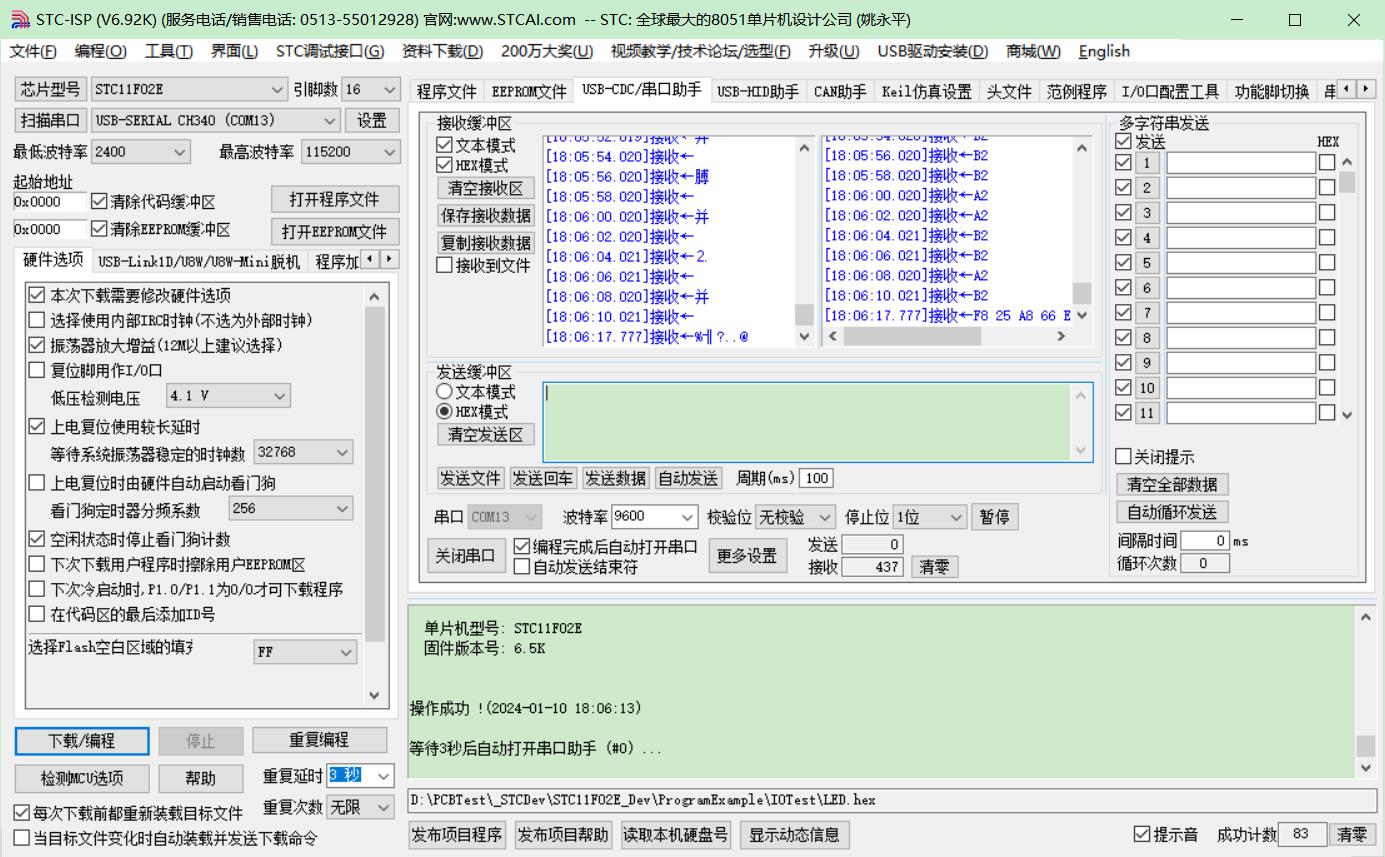

试来试去还是接收不到正常数据，字符a、数字1都收不到，
网上搜都是用11.0592、22.1184这种能0误差生成波特率的晶振频率，
刚翻出来一个11.0592的晶振，要不要换上？？？
还有个没字符的晶振，跟普中开发板上CH430G芯片旁边的一样，不知道频率多少，
老哥们支支招

神***

1, 烧录时选择下次的时钟源是外部晶振
===烧录成功后，停电上电，新的设置生效

2，程序中要按外部时钟频率计算

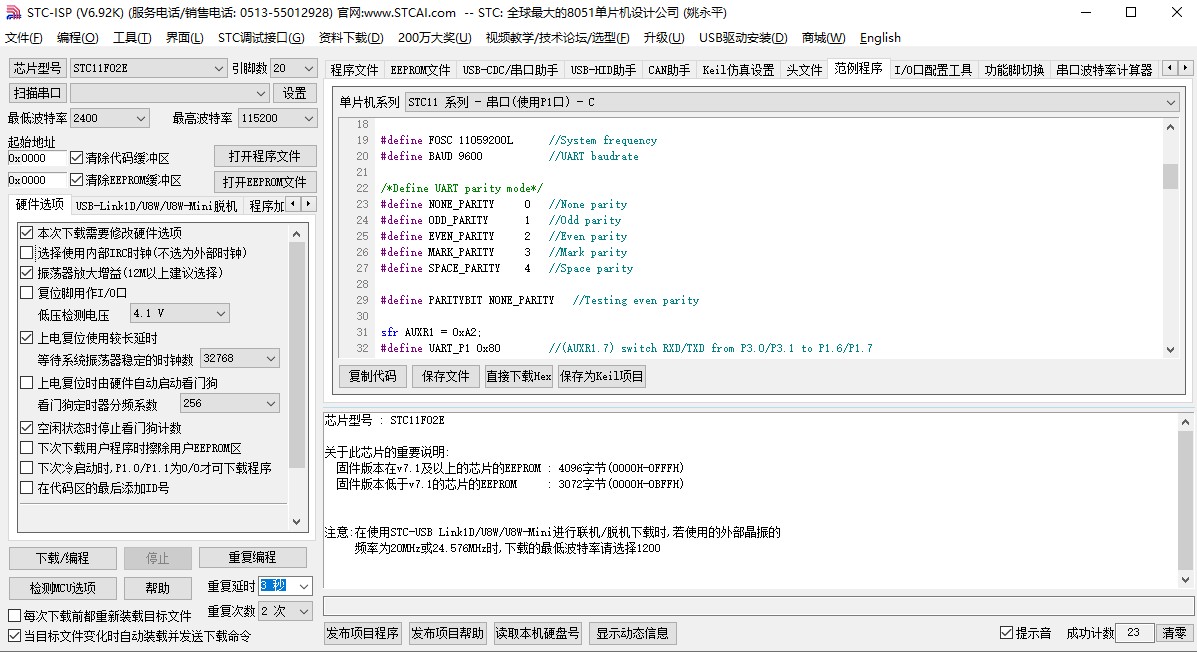

深圳国芯人工智能有限公司-工具软件 (stcai.com)

神***

#define FOSC 11059200L      //System frequency
#define BAUD 9600           //UART baudrate

======================================

#define FOSC 24000000L      //System frequency
#define BAUD 9600           //UART baudrate

wangxi***

神*** 发表于 2024-1-10 07:53
#define FOSC 11059200L      //System frequency
#define BAUD 9600           //UART baudrate

莫非我一直在用内部晶振……

wangxi***

神*** 发表于 2024-1-10 07:53
#define FOSC 11059200L      //System frequency
#define BAUD 9600           //UART baudrate

老哥，这次用了官方手册原版程序，修改#define FOSC 24000000，ISP下载界面取消勾选使用内部IRC，仍然是乱码：

wangxi***

神*** 发表于 2024-1-10 07:53
#define FOSC 11059200L      //System frequency
#define BAUD 9600           //UART baudrate

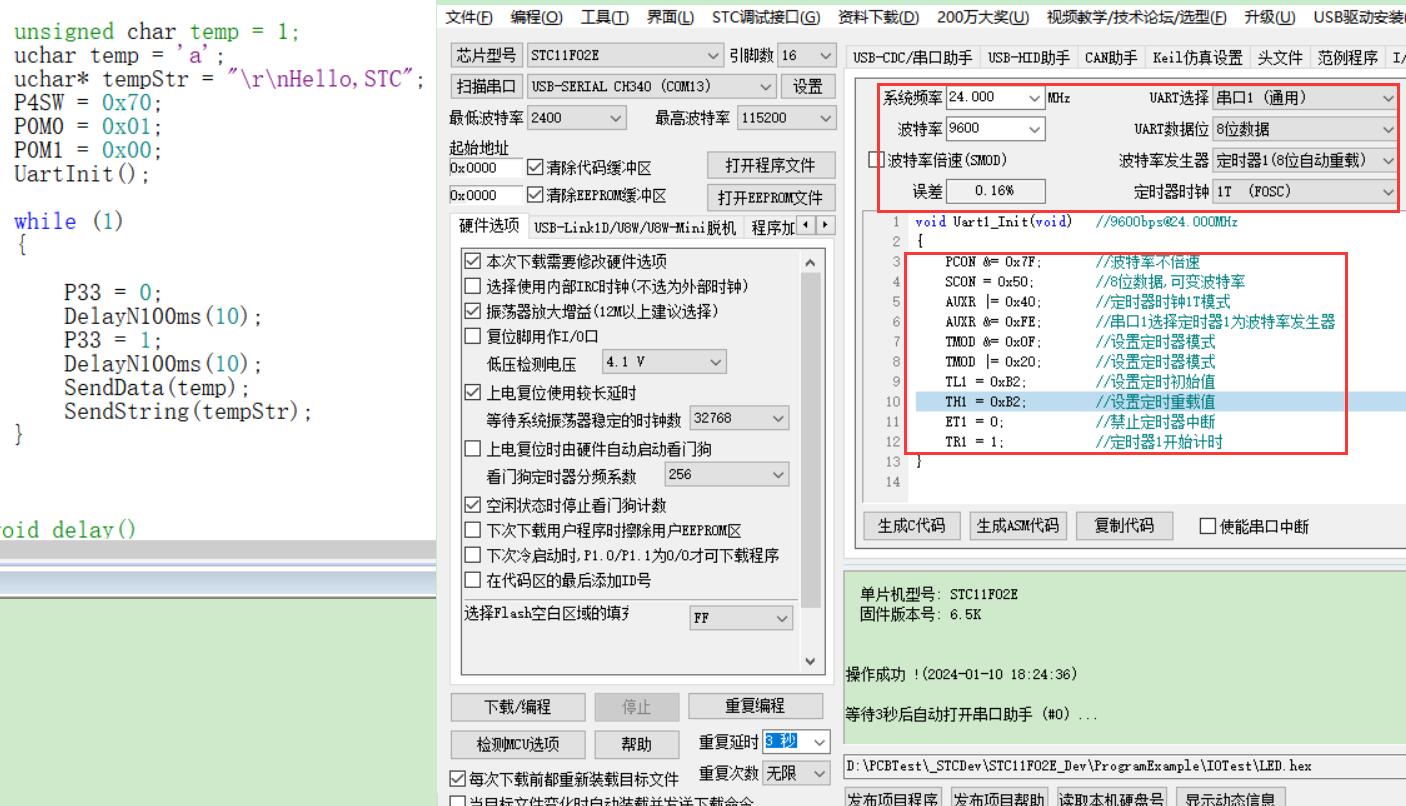

我用ISP的串口波特率重新计算了一遍，用这个重新计算的初始化代码接收数据正常了：

嵌入***

虽然看到你这个解决了,但是我也想给你分享一下我遇见的情况. 我这边使用一个USB-ttl工具连接了单片机的串口用来接受数据.接受数据是正常的,但是每次在shell里发送数据(每一个按钮按下的时候)的时候都会出现一个 奇怪的字符. 后来发现是因为RX 和TX交叉,并且线长10CM导致的, 如果你以后也遇见这种情况可以先看看是不是线影响了信号

HangZh***

赶紧换上11.0592.

程序里就可以用 #define FOSC 11059200L   了

然后下载，还是需要选择 外部硬件的晶振。

就可以成功了

so***

早期芯片内部晶振和外部晶振使用isp切换，最新的都是固件切换了吧。
