STCAI 论坛的【AI助手】上线了，欢迎大家测试, 跟帖反馈，我们及时改进

王***

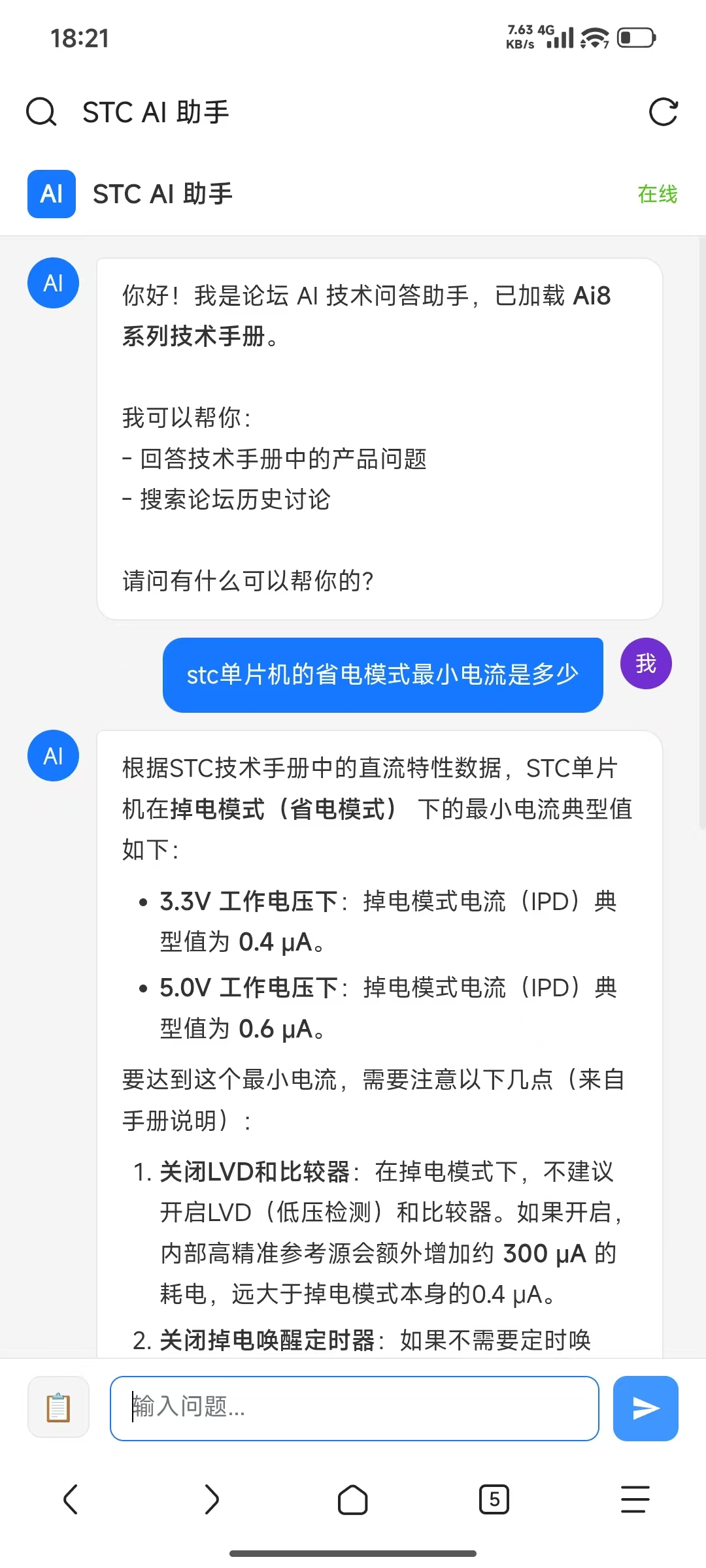

STC AI 助手  <<-手机端点击此链接可进入

www.STCAIMCU.com 论坛的【AI助手】上线了，
欢迎大家来测试,  跟帖反馈，我们及时改进

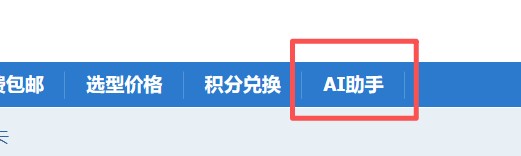

只需要在网页版的最右侧，找到AI助手就可以进去测试了


目前只添加了AI8的技术手册，
可以问 AI8H/STC8H的型号，
问其他的型号会存在一定的幻觉
（目前已经通过接入论坛帖子内容搜索改善，问其他的问题他会去论坛搜索整理）
论坛相关链接推荐已经调试完成，

新增左下角全局复制，每个对话框单独复制
更新链接推荐为关键词推荐和相关帖子链接推荐


欢迎大家给出更多建议或者想法，
有错误的或者不满意的回答也可以贴个截图过来，
在本贴跟帖反馈，我们会不断改进的


相比通用模型，带有知识库会更加精准

_奶***

错误的结论

正确答案


提问的问题。



王哥哥，看看怎么回事吧。

大***

好巧刚好遇到一个用AiCube生成的PWM工程文件的问题，本来想发帖子咨询的，正好先问问AI助手




AI:
你好！我是论坛 AI 技术问答助手，已加载 Ai8 系列技术手册。

我可以帮你：
- 回答技术手册中的产品问题
- 搜索论坛历史讨论

请问有什么可以帮你的？

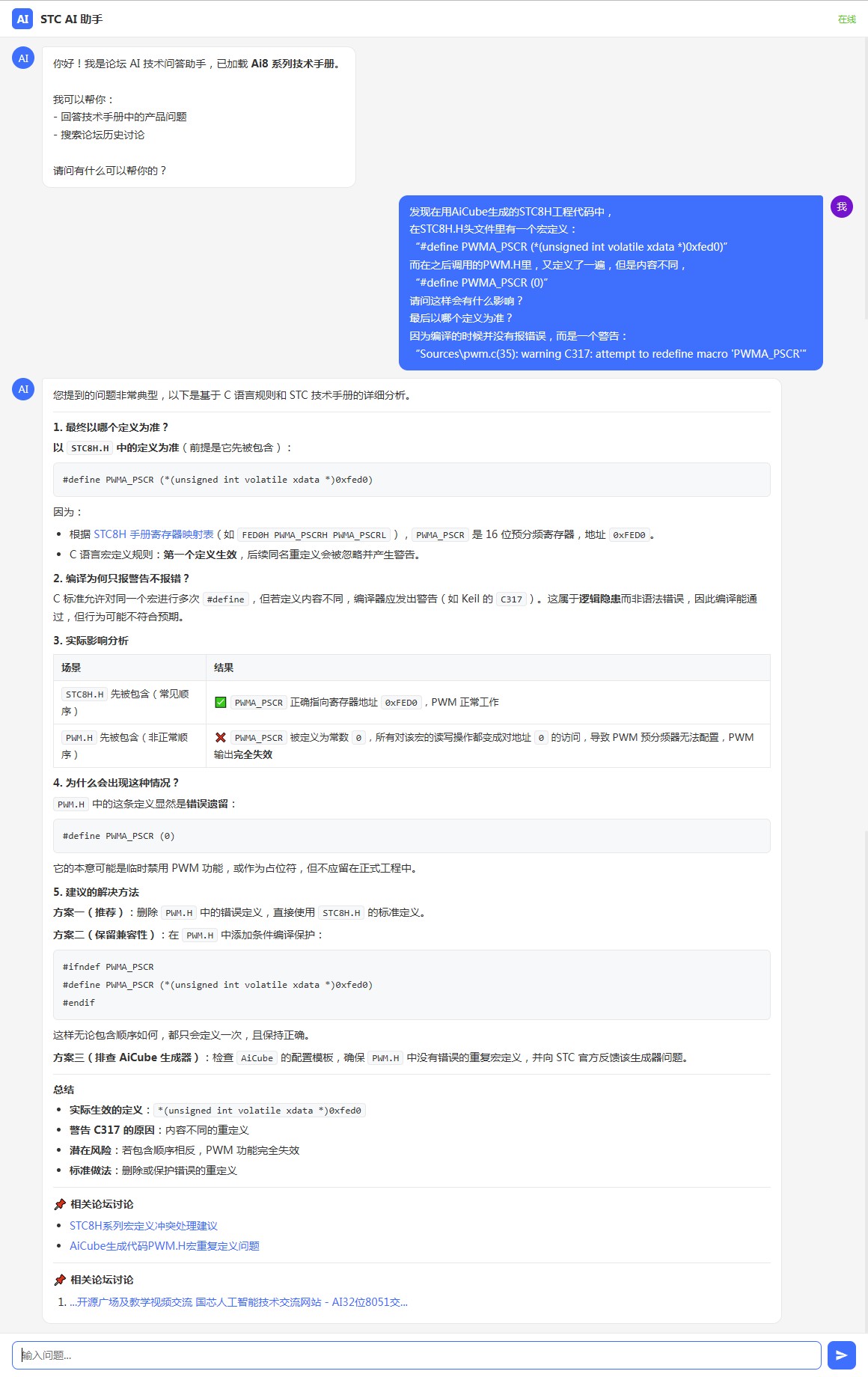

问：
发现在用AiCube生成的STC8H工程代码中，
在STC8H.H头文件里有一个宏定义：
“#define PWMA_PSCR (*(unsigned int volatile xdata *)0xfed0)”

而在之后调用的PWM.H里，又定义了一遍，但是内容不同，
“#define PWMA_PSCR (0)”

请问这样会有什么影响？
最后以哪个定义为准？
因为编译的时候并没有报错误，而是一个警告：
“Sources\pwm.c(35): warning C317: attempt to redefine macro 'PWMA_PSCR'”

AI：
您提到的问题非常典型，以下是基于 C 语言规则和 STC 技术手册的详细分析。


1. 最终以哪个定义为准？
以 STC8H.H 中的定义为准（前提是它先被包含）：


#define PWMA_PSCR (*(unsigned int volatile xdata *)0xfed0)
因为：


根据 STC8H 手册寄存器映射表（如 FED0H PWMA_PSCRH PWMA_PSCRL），PWMA_PSCR 是 16 位预分频寄存器，地址 0xFED0。
C 语言宏定义规则：第一个定义生效，后续同名重定义会被忽略并产生警告。
2. 编译为何只报警告不报错？
C 标准允许对同一个宏进行多次 #define，但若定义内容不同，编译器应发出警告（如 Keil 的 C317）。这属于逻辑隐患而非语法错误，因此编译能通过，但行为可能不符合预期。


3. 实际影响分析
场景        结果
STC8H.H 先被包含（常见顺序）        ✅ PWMA_PSCR 正确指向寄存器地址 0xFED0，PWM 正常工作
PWM.H 先被包含（非正常顺序）        ❌ PWMA_PSCR 被定义为常数 0，所有对该宏的读写操作都变成对地址 0 的访问，导致 PWM 预分频器无法配置，PWM 输出完全失效
4. 为什么会出现这种情况？
PWM.H 中的这条定义显然是错误遗留：


#define PWMA_PSCR (0)
它的本意可能是临时禁用 PWM 功能，或作为占位符，但不应留在正式工程中。


5. 建议的解决方法
方案一（推荐）：删除 PWM.H 中的错误定义，直接使用 STC8H.H 的标准定义。


方案二（保留兼容性）：在 PWM.H 中添加条件编译保护：


#ifndef PWMA_PSCR
#define PWMA_PSCR (*(unsigned int volatile xdata *)0xfed0)
#endif
这样无论包含顺序如何，都只会定义一次，且保持正确。


方案三（排查 AiCube 生成器）：检查 AiCube 的配置模板，确保 PWM.H 中没有错误的重复宏定义，并向 STC 官方反馈该生成器问题。


总结
实际生效的定义：*(unsigned int volatile xdata *)0xfed0
警告 C317 的原因：内容不同的重定义
潜在风险：若包含顺序相反，PWM 功能完全失效
标准做法：删除或保护错误的重定义


再问：
看了下工程文件，先调用的是stc8h.h，而pwm.h是后调用的


AI：
感谢您提供了具体的包含顺序。根据C语言规则和您的手册内容，以下是精确解答。


1. 实际影响（以您的包含顺序为准）
由于先包含 STC8H.H，后包含 PWM.H，编译器处理顺序如下：


读取 STC8H.H 时，定义 #define PWMA_PSCR (*(unsigned int volatile xdata *)0xfed0)
读取 PWM.H 时，遇到 #define PWMA_PSCR (0)，因为同名宏已存在且定义不同，编译器发出 warning C317，并忽略第二个定义。
最终行为：
程序中所有 PWMA_PSCR 都被替换为正确的寄存器地址形式 (*(unsigned int volatile xdata *)0xfed0)，PWM 预分频器可正常访问，功能不受影响。


2. 最终以哪个为准？
以 第一次定义（STC8H.H 中的正确定义）为准。

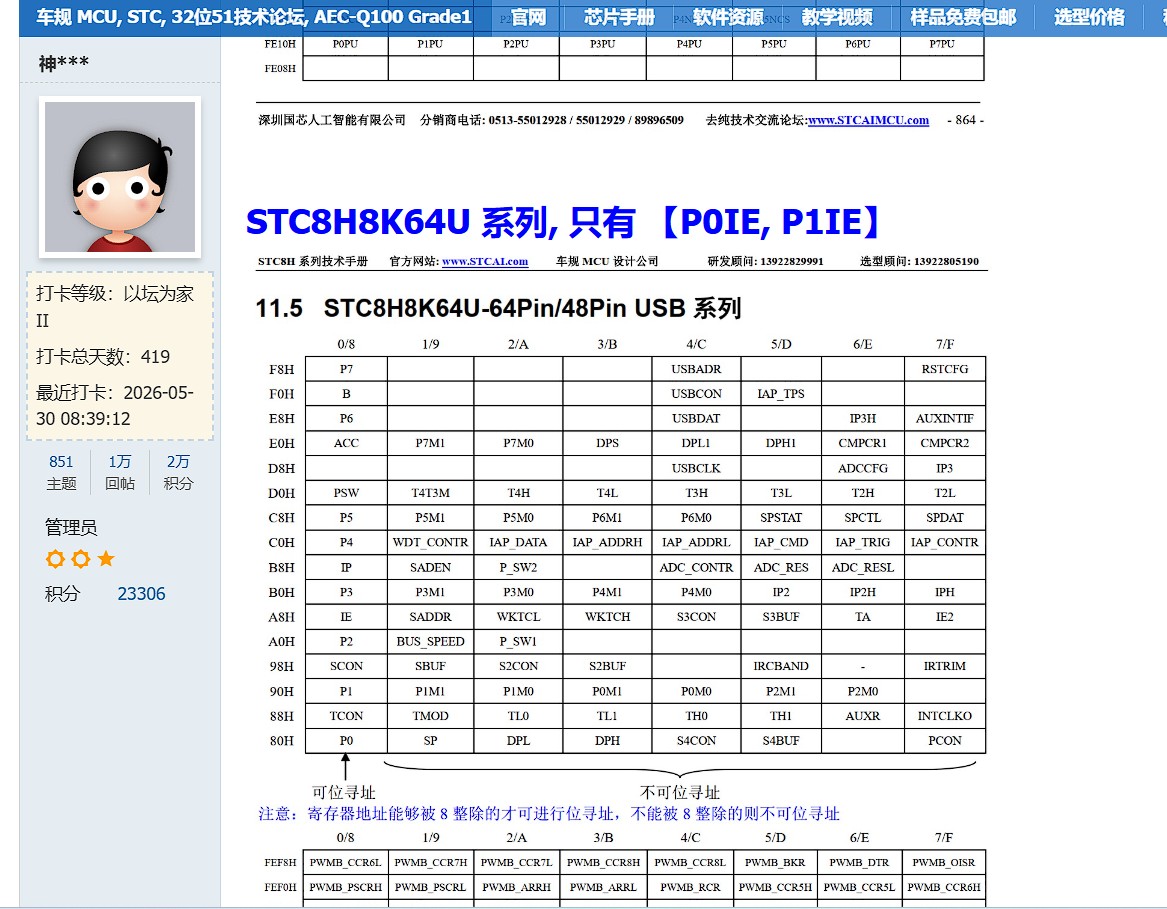

手册第11.5节明确列出：


FED0H  PWMA_PSCRH  PWMA_PSCRL  ...
说明 PWMA_PSCR 是16位寄存器映射地址。PWM.H 中的 (0) 是错误的，它本该是条件保护的占位定义或者笔误。


3. 为什么只警告不报错？
C标准规定：


重复定义宏且内容不同时，行为未定义，但大部分编译器（如Keil C51）采取宽松策略：发出警告并保留首次定义。
只有定义为“相同内容”的重复定义才被允许且不报错；不同内容时只告警，不中断编译。
4. 建议做法
在 PWM.H 中删除或保护该宏：


// 方式一：直接删除该行
// #define PWMA_PSCR (0)   // 删除


// 方式二：用条件编译保护（推荐）
#ifndef PWMA_PSCR
#define PWMA_PSCR (0)   // 如果需要占位，但实际无用
#endif
鉴于 STC8H.H 已经提供了正确的寄存器定义，最稳妥的方案是完全删除 PWM.H 中多余的 #define PWMA_PSCR (0)。


总结
项目        结果
实际生效定义        (*(unsigned int volatile xdata *)0xfed0)（来自 STC8H.H）
警告原因        PWM.H 中宏内容不同
功能是否受影响        否（因先包含 STC8H.H）
建议        删除 PWM.H 中错误的重定义


继续问：
有没有可能是stc8h.h不再使用 “PWMA_PSCR”了？因为现在有了“PWMA_PSCRH”和“PWMA_PSCRL”两个寄存器，在stc8h.h中“PWMA_PSCRH”和“PWMA_PSCR”指向的地址一样都是0xfed0。而且在官方的试验箱例程中也没有“PWMA_PSCR”的使用。而在AiCube生成的代码中，“PWMA_PSCR”是作为一个赋值使用了，分频使用的是“PWMA_PSCRH”和“PWMA_PSCR”。


AI：
您的推测非常准确，这正是问题的核心。


1. 为什么 stc8h.h 中仍保留 PWMA_PSCR？
历史兼容性：早期 STC8H 手册将 PWMA_PSCR 作为一个 16位寄存器（地址 0xFED0），对应高8位（PSCRH）和低8位（PSCRL）联合访问。但新版手册和头文件已明确拆分为两个独立的8位寄存器：


PWMA_PSCRH（地址 0xFED0）— 预分频器高8位
PWMA_PSCRL（地址 0xFED1）— 预分频器低8位
而在最新的 stc8h.h（如 Keil 自带的版本）中，为了保持对旧代码的兼容，仍然保留了 16 位宏 PWMA_PSCR（地址 0xFED0）。但官方推荐的新代码（包括试验箱例程）已全部改用 PWMA_PSCRH / PWMA_PSCRL 分体操作，不再使用 PWMA_PSCR。


2. pwm.h 中 #define PWMA_PSCR (0) 的作用
这极有可能是 AiCube 生成器自动产生的“占位定义”，目的是屏蔽/禁用 stc8h.h 中旧的 16 位宏，强制用户必须使用 PWMA_PSCRH / PWMA_PSCRL 两个单独的寄存器。因为：


若同时保留 PWMA_PSCR（16位访问），新手容易误用 PWMA_PSCR = 0x1234; 这种写操作，可能引发不可预期的行为（因为 16 位写操作会同时影响高位和低位，且地址 0xFED0 对应 PSCRH，会导致高位数据被错误写入 PSCRH 的低字节部分，详见手册地址映射）。
因此，生成器用 #define PWMA_PSCR (0) 强制将该宏替换为常量 0，使任何使用 PWMA_PSCR 的代码在编译时变成 (0)（例如 PWMA_PSCR = 100 → (0)=100 → 编译报错或产生非法左值），从而强制开发者改用 PWMA_PSCRH 和 PWMA_PSCRL。
3. 最终以哪个定义为准？
以最后出现的 #define PWMA_PSCR (0) 为准。
预处理按照 #include 顺序扫描，后定义的宏覆盖先定义的（没有 #undef 的情况下会触发 warning C317 但继续覆盖）。所以代码中所有用到 PWMA_PSCR 的地方，实际会被替换为定值 0，这个宏将不再能读写寄存器。


4. 对现有代码的影响
如果您的代码中使用了 PWMA_PSCR = xxx;（如 AiCube 生成的示例代码中可能仍出现），那么该语句会被替换成 0 = xxx;，编译会报错（左值不可修改）。
如果代码中只使用了 PWMA_PSCRH 和 PWMA_PSCRL，则 PWMA_PSCR 宏有没有定义都无关紧要，完全不影响功能。
5. 正确做法
直接删除 pwm.h 中多余的 #define PWMA_PSCR (0)，并确保代码中全部使用 PWMA_PSCRH / PWMA_PSCRL 两个8位寄存器分别赋值，例如：


PWMA_PSCRH = (unsigned char)(prescaler >> 8);   // 高8位
PWMA_PSCRL = (unsigned char)(prescaler);        // 低8位
如果因为某些历史原因仍需保留 16 位写法，可用 PWMA_PSCR 宏（需手动注释掉 pwm.h 中的冗余定义），但不推荐，因为 16 位操作在 STC8H 系列上可能因总线宽度引起时序问题，且与最新手册风格不一致。


总结：您的推断完全正确——stc8h.h 已经不建议使用 PWMA_PSCR，pwm.h 中的 #define PWMA_PSCR (0) 正是为了强制过渡到 PWMA_PSCRH / PWMA_PSCRL，但该方式会触发警告并可能误伤正确代码。建议统一清理为直接使用两个独立8位寄存器。


=================================================================

至此问答还算顺利，解释的也比较可信

另外补充一点体验感受：

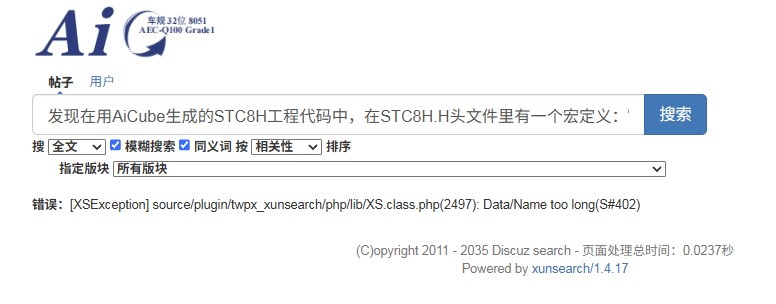

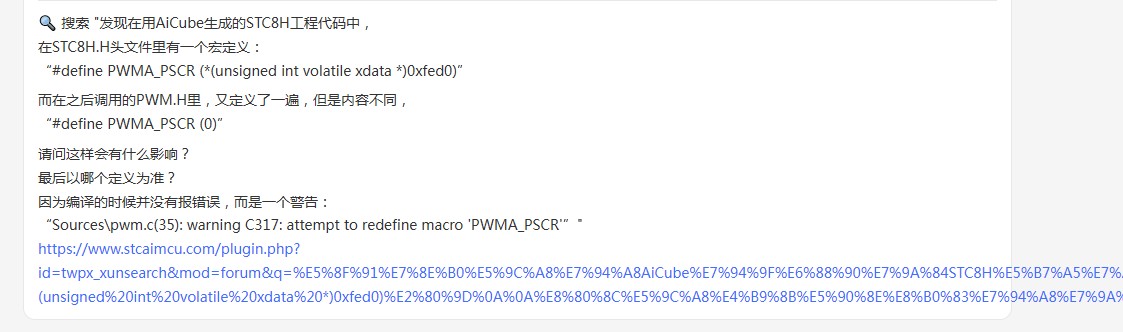

1、每次问答之后，会有一长串链接指向论坛的搜索框，但是如果问题内容字数太多，论坛搜索功能会提示过长的错误



这个功能不能说是鸡肋，反而更便于搜索论坛帖子，如果能智能一些，把问题里的关键词提取出来，这样就可以搜索了，而且搜索目标更准确


2、还是这个长串链接，点击之后，页面会跳转至论坛搜索页，再返回的话，原先提问的页面会被初始化清空。如果是误点了链接，那么问答的内容就都丢了。
所以能不能把那个链接改成打开新页面，
或者在浏览器里留个缓存，临时保存一下问答内容，页面退回的时候内容还在。
这样就不会让前面的咨询内容前功尽弃了。


3、问答的内容只能通过拖拽复制来保存
能不能在页面上添加一个保存按钮之类，比如把某个问题的问答保存成文本，或者将整个讨论内容保存成一个文本（比如刚才测试的时候进行了三次交流）
这样也能防止内容丢失以及方便保留。
（网上的AI基本都有问答历史记录功能，但是可能比较耗资源，毕竟需要跟账户关联，还要分门别类保存）


..

AI-32***

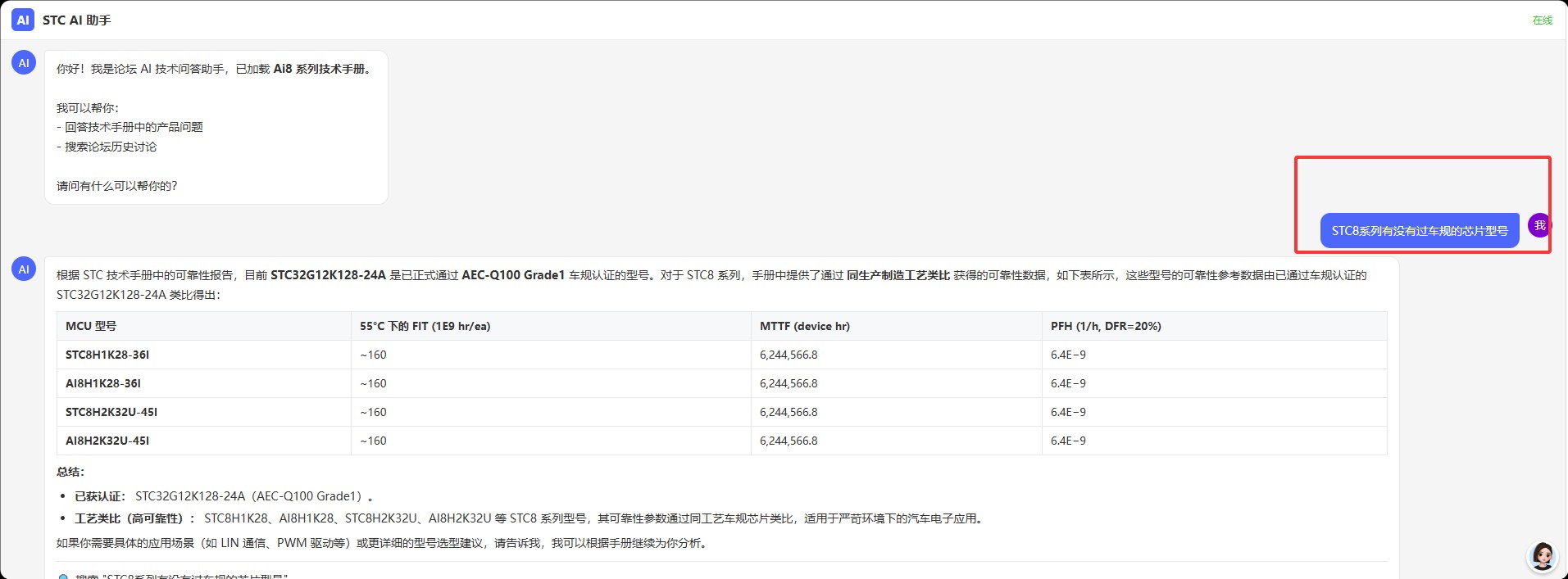

这个回复比较专业了：
STC8H1K28、AI8H1K28、STC8H2K32U、AI8H2K32U等STC8系列型号，
其可靠性参数通过同工艺车规芯片类比，适用于严苛环境下的汽车电子应用。

芯***

芯***

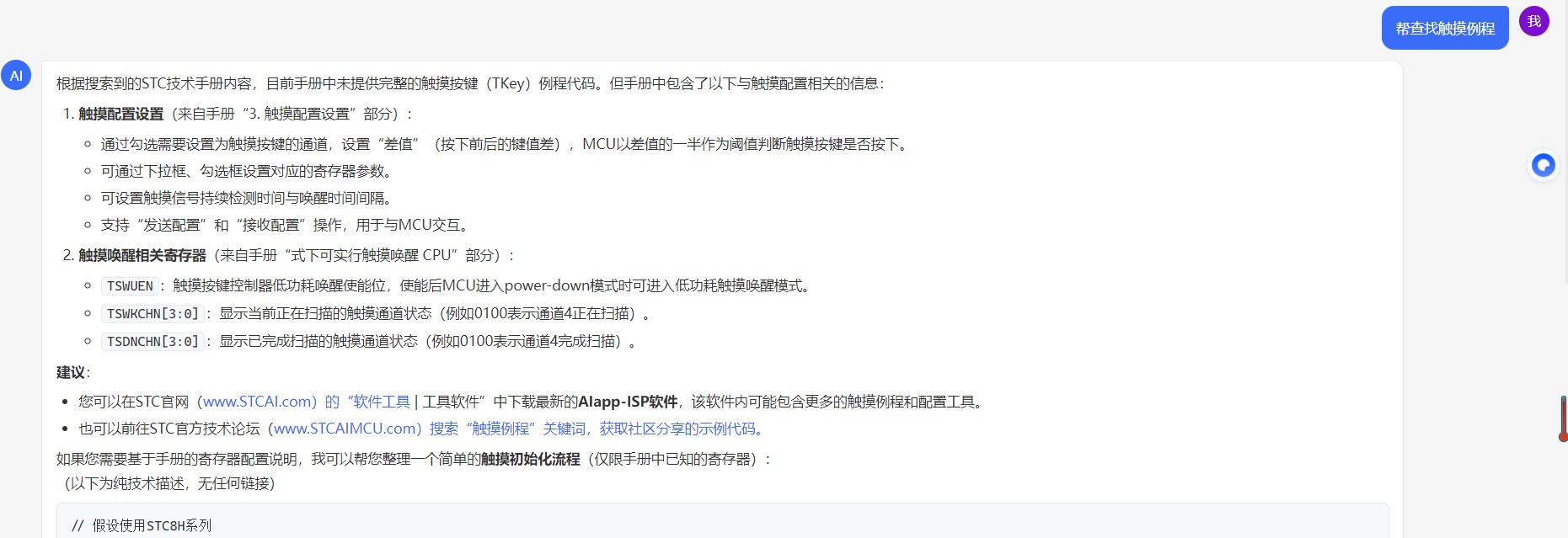

触摸例程没有导入到专门的板块

带触摸的型号不止这些不精准

芯S***

芯芯***

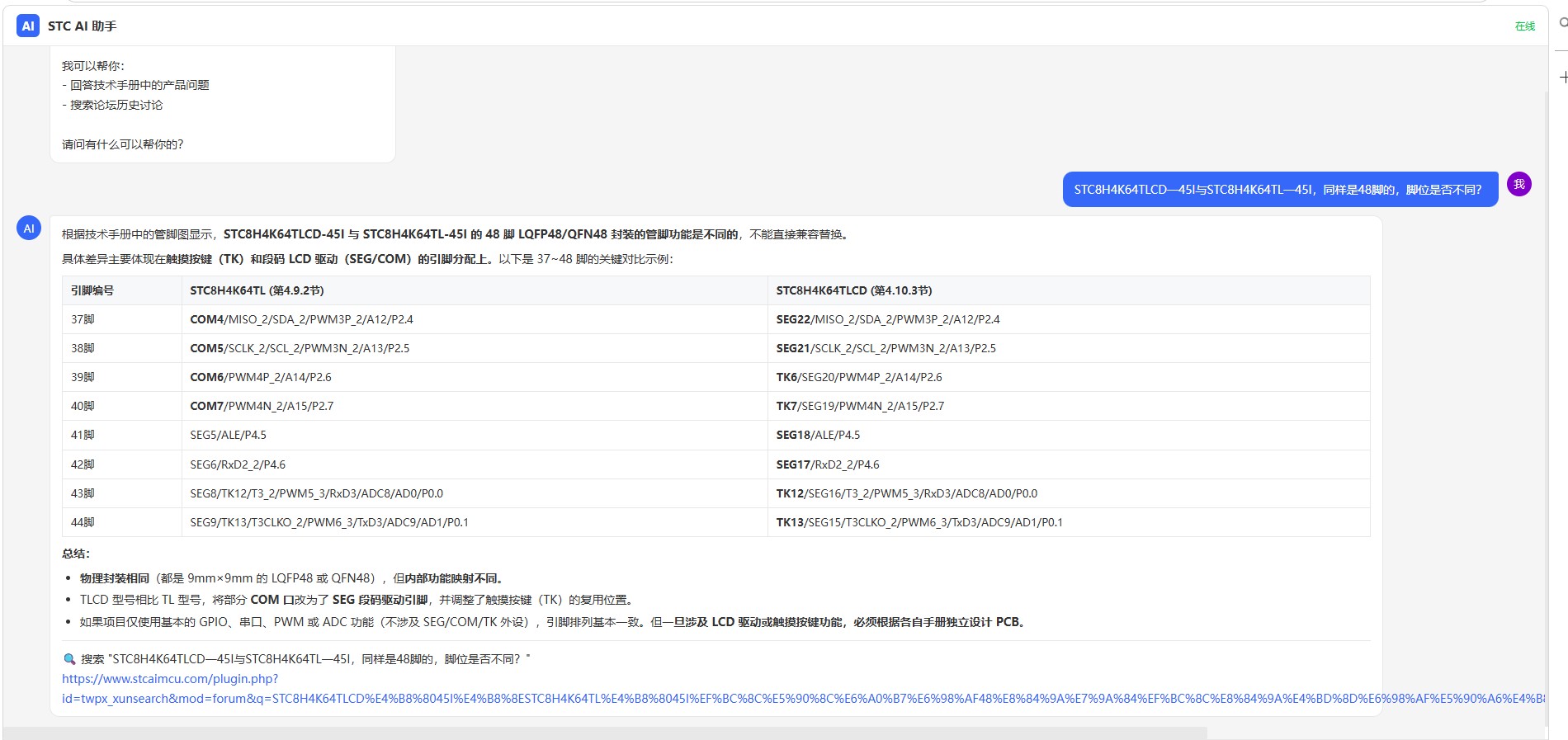

问：STC8H4K64TLCD一45I与STC8H4K64TL一45I，同样是48脚的，脚位是否不同？（回答对的）
答：根据技术手册中的管脚图显示，STC8H4K64TLCD-45I 与 STC8H4K64TL-45I 的 48 脚 LQFP48/QFN48 封装的管脚功能是不同的，不能直接兼容替换。

具体差异主要体现在触摸按键（TK）和段码 LCD 驱动（SEG/COM）的引脚分配上。以下是 37~48 脚的关键对比示例：

[td]

引脚编号	STC8H4K64TL (第4.9.2节)	STC8H4K64TLCD (第4.10.3节)
37脚	COM4/MISO_2/SDA_2/PWM3P_2/A12/P2.4	SEG22/MISO_2/SDA_2/PWM3P_2/A12/P2.4
38脚	COM5/SCLK_2/SCL_2/PWM3N_2/A13/P2.5	SEG21/SCLK_2/SCL_2/PWM3N_2/A13/P2.5
39脚	COM6/PWM4P_2/A14/P2.6	TK6/SEG20/PWM4P_2/A14/P2.6
40脚	COM7/PWM4N_2/A15/P2.7	TK7/SEG19/PWM4N_2/A15/P2.7
41脚	SEG5/ALE/P4.5	SEG18/ALE/P4.5
42脚	SEG6/RxD2_2/P4.6	SEG17/RxD2_2/P4.6
43脚	SEG8/TK12/T3_2/PWM5_3/RxD3/ADC8/AD0/P0.0	TK12/SEG16/T3_2/PWM5_3/RxD3/ADC8/AD0/P0.0
44脚	SEG9/TK13/T3CLKO_2/PWM6_3/TxD3/ADC9/AD1/P0.1	TK13/SEG15/T3CLKO_2/PWM6_3/TxD3/ADC9/AD1/P0.1

总结：

• 物理封装相同（都是 9mm×9mm 的 LQFP48 或 QFN48），但内部功能映射不同。
• TLCD 型号相比 TL 型号，将部分 COM 口改为了 SEG 段码驱动引脚，并调整了触摸按键（TK）的复用位置。
• 如果项目仅使用基本的 GPIO、串口、PWM 或 ADC 功能（不涉及 SEG/COM/TK 外设），引脚排列基本一致。但一旦涉及 LCD 驱动或触摸按键功能，必须根据各自手册独立设计 PCB。


---

🔍 搜索 "STC8H4K64TLCD一45I与STC8H4K64TL一45I，同样是48脚的，脚位是否不同？"
https://www.stcaimcu.com/plugin.php?id=twpx_xunsearch&mod=forum&q=STC8H4K64TLCD%E4%B8%8045I%E4%B8%8ESTC8H4K64TL%E4%B8%8045I%EF%BC%8C%E5%90%8C%E6%A0%B7%E6%98%AF48%E8%84%9A%E7%9A%84%EF%BC%8C%E8%84%9A%E4%BD%8D%E6%98%AF%E5%90%A6%E4%B8%8D%E5%90%8C%EF%BC%9F&f=_all&m=yes&syn=yes&s=relevance&fid=0

芯***

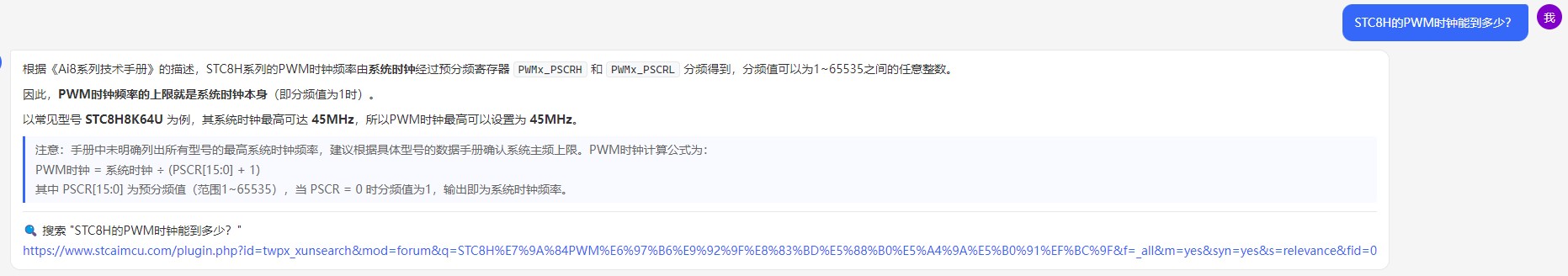

只说了其系统时钟最高可达 45MHz

STC8H系列中，目前有3个系列支持HSPWM，PWM时钟可达144MHz：STC8H1K08T、STC8H2K08U、STC8H2K32U。
其余的STC8H系列的PWM时钟都是系统时钟，看具体型号，最高一般 为35~45MHz。

国学***

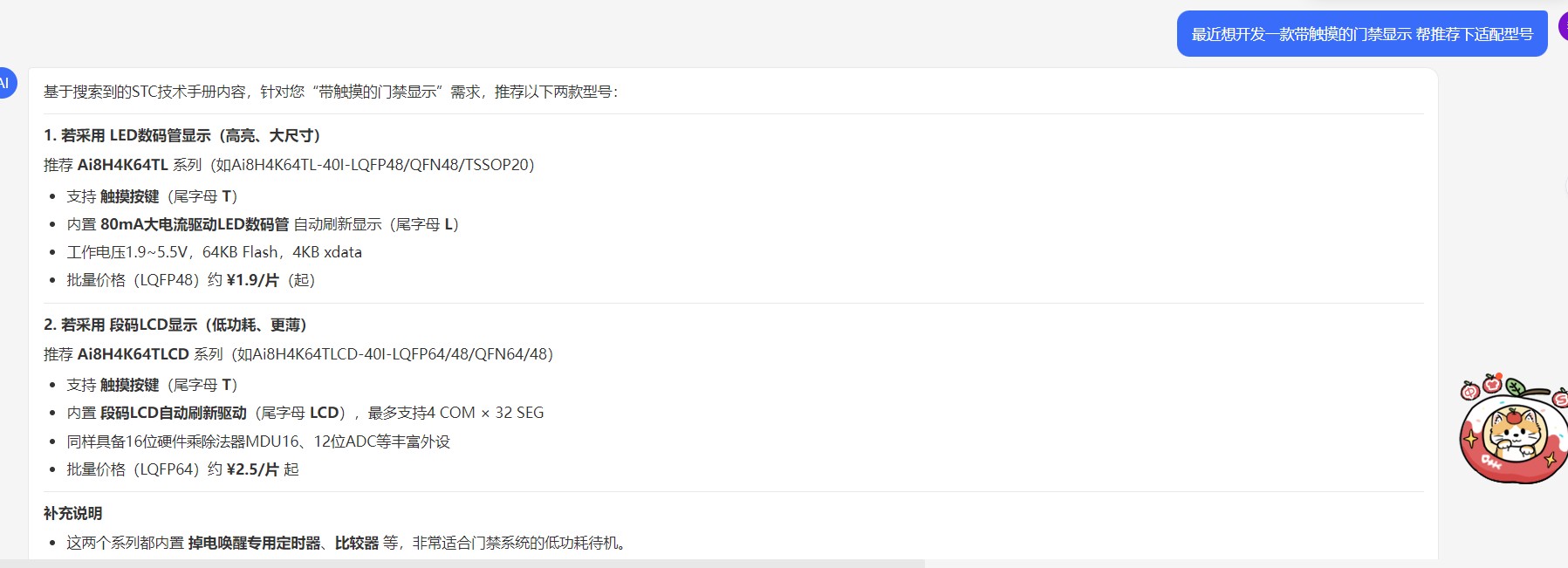

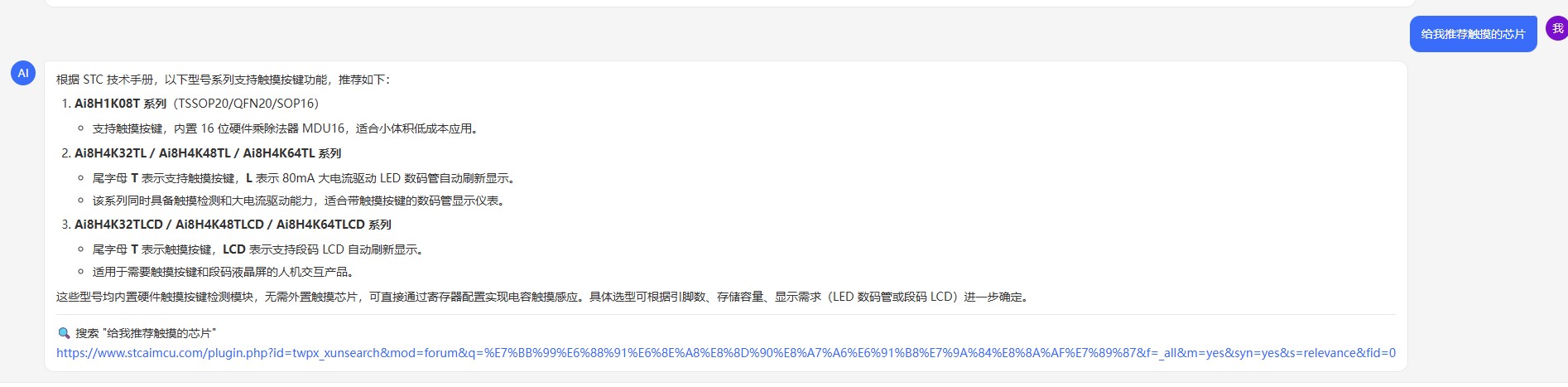

问题：给我推荐触摸的芯片
因为现在只加载了AI8系列手册，所以他回答了 Ai8H1K08T 系列、Ai8H4K32TL/64TL，
但是目前没有 Ai8H4K48TL 和 Ai8H4K48TLCD，建议这边可以完善下。
