STC8G1K08 ADC读取问题

cjt***

选用STC8G1K08 P1.5脚做ADC输入，P3.4-P3.7、P1.0-P1.3推挽输出，驱动对应的LED。 实现的功能是：根据P1.5脚ADC值的大小，点亮对应的LED, 程序实现不了，求指导

cjt***

#include <STC8G.h>

// 系统时钟定义12MHz
#define FOSC 12000000L
#define ADC_MAX 4095  // 12位ADC最大值

// LED引脚定义（共7个，高电平点亮）
sbit LED1 = P3^4;  // 最低ADC值对应点亮
sbit LED2 = P3^5;
sbit LED3 = P3^6;
sbit LED4 = P3^7;
sbit LED5 = P1^0;
sbit LED6 = P1^1;
sbit LED7 = P1^2;  // 最高ADC值对应点亮

// 函数声明
void System_Init(void);
unsigned int ADC_Read(unsigned char ch);
void LED_Control(unsigned int adc_val);
void Delay_ms(unsigned int ms);

void main(void)
{
    unsigned int adc_value;

    // 系统初始化（推挽输出+ADC配置）
    System_Init();

    while(1)
    {
        // 读取P1.5的ADC值（12位精度）
        adc_value = ADC_Read(5);  // 5对应P1.5通道

        // 根据ADC值阶梯点亮LED（高电平点亮）
        LED_Control(adc_value);

        // 延时稳定显示，避免闪烁
        Delay_ms(100);
    }
}

/**
* @brief 系统初始化：LED引脚配置为推挽输出，ADC初始化
* 适配12MHz时钟，移除P1ASF，兼容STC8G1K08
*/
void System_Init(void)
{
    // 1. 配置LED引脚为推挽输出（关键：P1M0/P3M0置1，P1M1/P3M1置0）
    // P1.0-P1.2推挽输出
    P1M0 |= 0x07;  // P1M0对应位=1：推挽/强推挽
    P1M1 &= ~0x07; // P1M1对应位=0：推挽输出模式
    // P3.4-P3.7推挽输出
    P3M0 |= 0xF0;  // P3.4-P3.7对应位（bit4-bit7）置1
    P3M1 &= ~0xF0; // P3.4-P3.7对应位清0

    // 初始状态：所有LED熄灭（低电平）
    LED1 = 0;
    LED2 = 0;
    LED3 = 0;
    LED4 = 0;
    LED5 = 0;
    LED6 = 0;
    LED7 = 0;

    // 2. ADC初始化（适配STC8G1K08，12MHz时钟下无需额外调整）
    ADC_CONTR = 0x80;  // 开启ADC电源（ADON=1）
    ADC_RES = 0;       // 清空ADC结果寄存器
    ADC_RESL = 0;
    Delay_ms(1);       // ADC电源稳定延时（必须）
}

/**
* @brief 读取指定通道的ADC值（12位精度，适配12MHz时钟）
* @param ch: ADC通道（0-7对应P1.0-P1.7）
* @return 12位ADC值（0-4095）
*/
unsigned int ADC_Read(unsigned char ch)
{
    unsigned int adc_result;

    // 设置ADC通道，启动转换（0x80=开启ADC，0x08=启动转换）
    ADC_CONTR = 0x80 | (ch & 0x07) | 0x08;

    // 等待转换完成（ADC_FLAG位（bit4）为1表示完成）
    while(!(ADC_CONTR & 0x10));

    // 拼接12位结果：ADC_RES（高8位） + ADC_RESL（低4位）
    adc_result = (unsigned int)ADC_RES << 4;
    adc_result |= (ADC_RESL & 0x0F);

    // 清除转换完成标志，准备下一次转换
    ADC_CONTR &= ~0x10;

    return adc_result;
}

/**
* @brief 根据ADC值阶梯点亮LED（高电平点亮）
* @param adc_val: ADC采集值（0-4095）
*/
void LED_Control(unsigned int adc_val)
{
    // 先熄灭所有LED（置低电平）
    LED1 = 0;
    LED2 = 0;
    LED3 = 0;
    LED4 = 0;
    LED5 = 0;
    LED6 = 0;
    LED7 = 0;

    // 阶梯点亮逻辑（阈值可根据实际需求调整）
    if(adc_val > 585)  LED1 = 1;  // 第1级：ADC>585，LED1高电平点亮
    if(adc_val > 1170) LED2 = 1;  // 第2级：ADC>1170，LED2点亮
    if(adc_val > 1755) LED3 = 1;  // 第3级：ADC>1755，LED3点亮
    if(adc_val > 2340) LED4 = 1;  // 第4级：ADC>2340，LED4点亮
    if(adc_val > 2925) LED5 = 1;  // 第5级：ADC>2925，LED5点亮
    if(adc_val > 3510) LED6 = 1;  // 第6级：ADC>3510，LED6点亮
    if(adc_val > 4000) LED7 = 1;  // 第7级：ADC接近最大值，LED7点亮
}

/**
* @brief 毫秒级延时函数（核心修改：适配12MHz时钟）
* @param ms: 延时毫秒数，12MHz下该函数延时精度约±1ms
*/
void Delay_ms(unsigned int ms)
{
    unsigned int i, j;
    // 12MHz时钟下，内层循环次数调整为1000（保证1ms延时）
    for(i = ms; i > 0; i--)
        for(j = 1000; j > 0; j--);
}

wjhh***

STC8G1K08没有ADC ？STC8G1K08A才有？

晓***

合适一下单片机是否带ADC，另外main函数第一句加上：
P_SW2 |= 0x80;
试试

cjt***

原来设计的用DIP20 STCW15408AS,看DIP20 STC8G1K08便宜，结果后者无ADC

_奶***

贵有贵的道理

cjt***

设计的用STC15W408AS DIP20,就用它了

乘风***

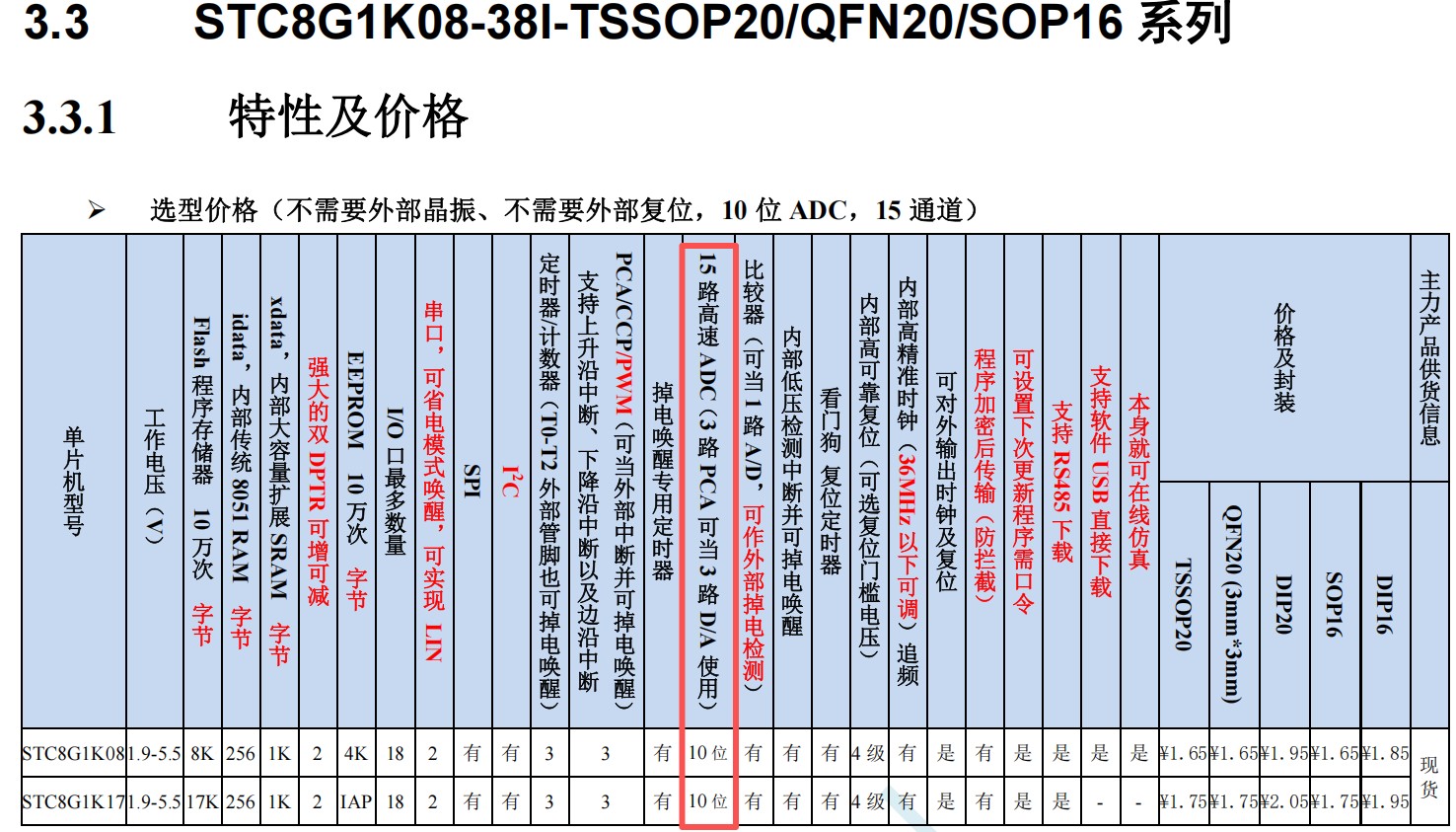

STC8G1K08-16/20PIN的芯片有ADC




STC8G1K08-8PIN的没有ADC，STC8G1K08A-8PIN的也有ADC。

wul***

cjt*** 发表于 2026-3-3 12:16
#include

// 系统时钟定义12MHz

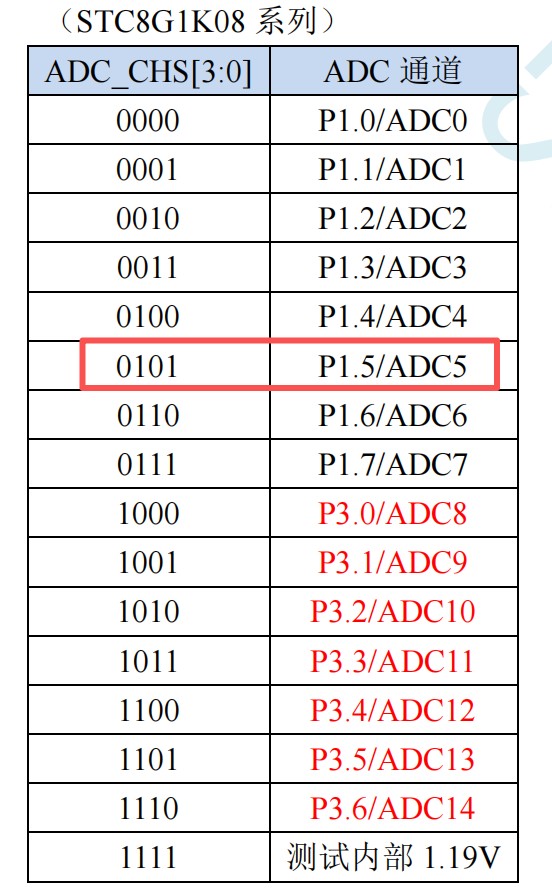

ADC_Read函数中启动位错误，ADC_CONTR = 0x80 | 0x40 | ch ;，另外STC8G1K08是10位ADC。

wul***

cjt*** 发表于 2026-3-3 12:16
#include

// 系统时钟定义12MHz

#include <STC8G.h>

// 系统时钟定义12MHz
#define FOSC 12000000L
#define ADC_MAX 4095  // 12位ADC最大值
#define ADCTIM  (*(unsigned char volatile xdata *)0xfea8)
#define ADC_POWER   0x80                        //ADC power control dit (宏定义ADC电源控制位)1000 0000
#define ADC_START   0x40                        //ADC start control dit (宏定义ADC启动控制位)0100 0000
#define ADC_FLAG    0x20                        //ADC complete flag (宏定义ADC完成标志位)    0010 0000
#define ADC_EPWMT   0x10                        //使能 PWM  实时触发 ADC                     0001 0000
// LED引脚定义（共7个，高电平点亮）
sbit LED1 = P3^4;  // 最低ADC值对应点亮
sbit LED2 = P3^5;
sbit LED3 = P3^6;
sbit LED4 = P3^7;
sbit LED5 = P1^0;
sbit LED6 = P1^1;
sbit LED7 = P1^2;  // 最高ADC值对应点亮

// 函数声明
void System_Init(void);
unsigned int ADC_Read(unsigned char ch);
void LED_Control(unsigned int adc_val);
void Delay_ms(unsigned int ms);

void main(void)
{
    unsigned int adc_value;

    // 系统初始化（推挽输出+ADC配置）
    System_Init();

    while(1)
    {
        // 读取P1.5的ADC值（10位精度）
        adc_value = ADC_Read(5);  // 5对应P1.5通道

        // 根据ADC值阶梯点亮LED（高电平点亮）
        LED_Control(adc_value);

        // 延时稳定显示，避免闪烁
        Delay_ms(100);
    }
}

/**
* @brief 系统初始化：LED引脚配置为推挽输出，ADC初始化
* 适配12MHz时钟，移除P1ASF，兼容STC8G1K08
*/
void System_Init(void)
{
    P1M0 = 0x07; P1M1 = 0x20;// P1.0~1.2推挽，P1.5高阻，其余准双向
    P3M0 = 0xf0; P3M1 = 0x00;// P3.4~3.7推挽，其余准双向
    P5M0 = 0xf0; P5M1 = 0x00;// 准双向

    // 初始状态：所有LED熄灭（低电平）
    LED1 = 0;
    LED2 = 0;
    LED3 = 0;
    LED4 = 0;
    LED5 = 0;
    LED6 = 0;
    LED7 = 0;

    // 2. ADC初始化（适配STC8G1K08，12MHz时钟下无需额外调整）
        P_SW2 |= 0x80;                        //打开
        ADCTIM = 0x3f;                        //设置 ADC 内部时序
        P_SW2 &= 0x7f;                        //关闭
        ADCCFG = 0x27;                        //设置ADC结果右对齐，速度为512系统时钟
        ADC_RES=0;                                //清除ADC_RES存储器以前的结果
        ADC_RESL=0;
        ADC_CONTR=ADC_POWER;         //ADC 开启电源
        Delay_ms(1);            // ADC电源稳定延时（必须）
}

/**
* @brief 读取指定通道的ADC值（10位精度，适配12MHz时钟）
* @param ch: ADC通道（0-7对应P1.0-P1.7）
* @return 10位ADC值（0-1023）
*/
unsigned int ADC_Read(unsigned char ch)
{
        ADC_CONTR=ADC_POWER|ADC_START|ch;//启动转换1100 1000
        _nop_();_nop_();                                //小延时
        while (!(ADC_CONTR & ADC_FLAG));//等待ADC转换完成标志置位 1010 0000
        ADC_CONTR &=~ADC_FLAG;                        //清完成标志
        return ADC_RES<<8|ADC_RESL;                //返回十位ADC结果
}

/**
* @brief 根据ADC值阶梯点亮LED（高电平点亮）
* @param adc_val: ADC采集值（0-4095）
*/
void LED_Control(unsigned int adc_val)
{
    // 阶梯点亮逻辑（阈值可根据实际需求调整）
    if(adc_val > ( 585/4)) LED1 = 1; else LED1 = 0; // 第1级：ADC>585，LED1高电平点亮
    if(adc_val > (1170/4)) LED2 = 1; else LED2 = 0; // 第2级：ADC>1170，LED2点亮
    if(adc_val > (1755/4)) LED3 = 1; else LED3 = 0; // 第3级：ADC>1755，LED3点亮
    if(adc_val > (2340/4)) LED4 = 1; else LED4 = 0; // 第4级：ADC>2340，LED4点亮
    if(adc_val > (2925/4)) LED5 = 1; else LED5 = 0; // 第5级：ADC>2925，LED5点亮
    if(adc_val > (3510/4)) LED6 = 1; else LED6 = 0; // 第6级：ADC>3510，LED6点亮
    if(adc_val > (4000/4)) LED7 = 1; else LED7 = 0; // 第7级：ADC接近最大值，LED7点亮
}

/**
* @brief 毫秒级延时函数（核心修改：适配12MHz时钟）
* @param ms: 延时毫秒数，12MHz下该函数延时精度约±1ms
*/
void Delay_ms(unsigned int ms)
{
    unsigned int i, j;
    // 12MHz时钟下，内层循环次数调整为1000（保证1ms延时）
    for(i = ms; i > 0; i--)
        for(j = 1000; j > 0; j--);
}
复制代码
