Lin协议的学习，测试的波形不对

183578***

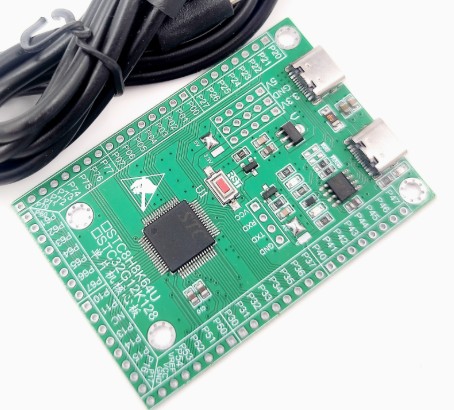

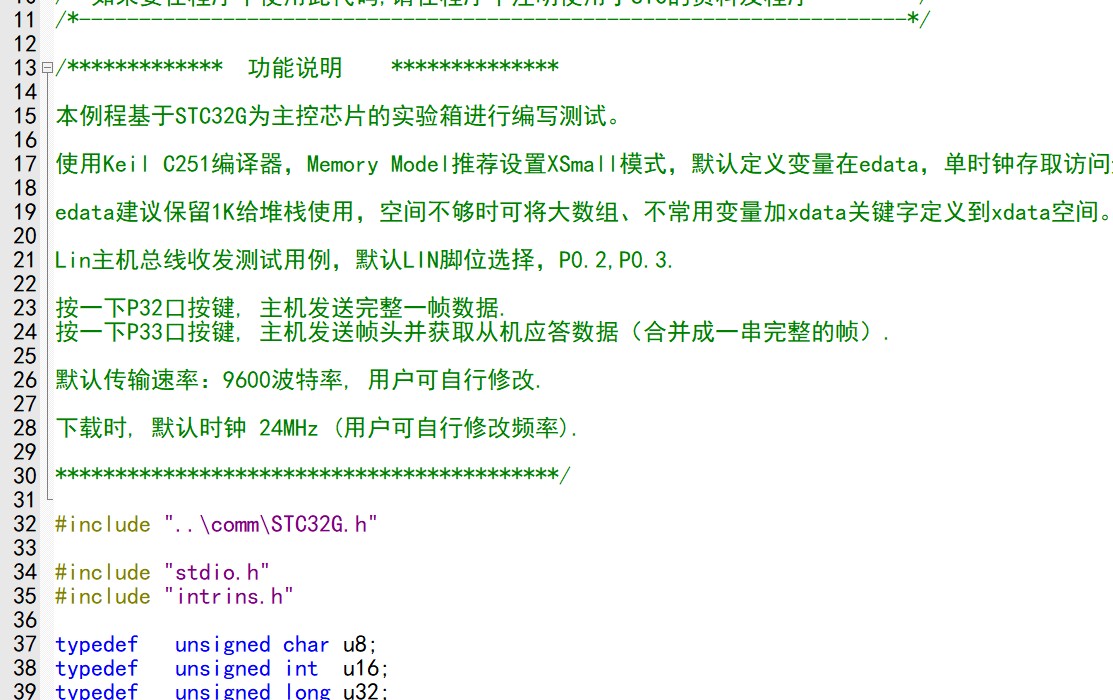

这个是我淘宝上买的32g12k128的最小系统板，用的是试验箱的程序
。

P32按钮的我就外接按钮接地进行测试，p53（SLP_N，这个主动置1了）程序烧录进去了，

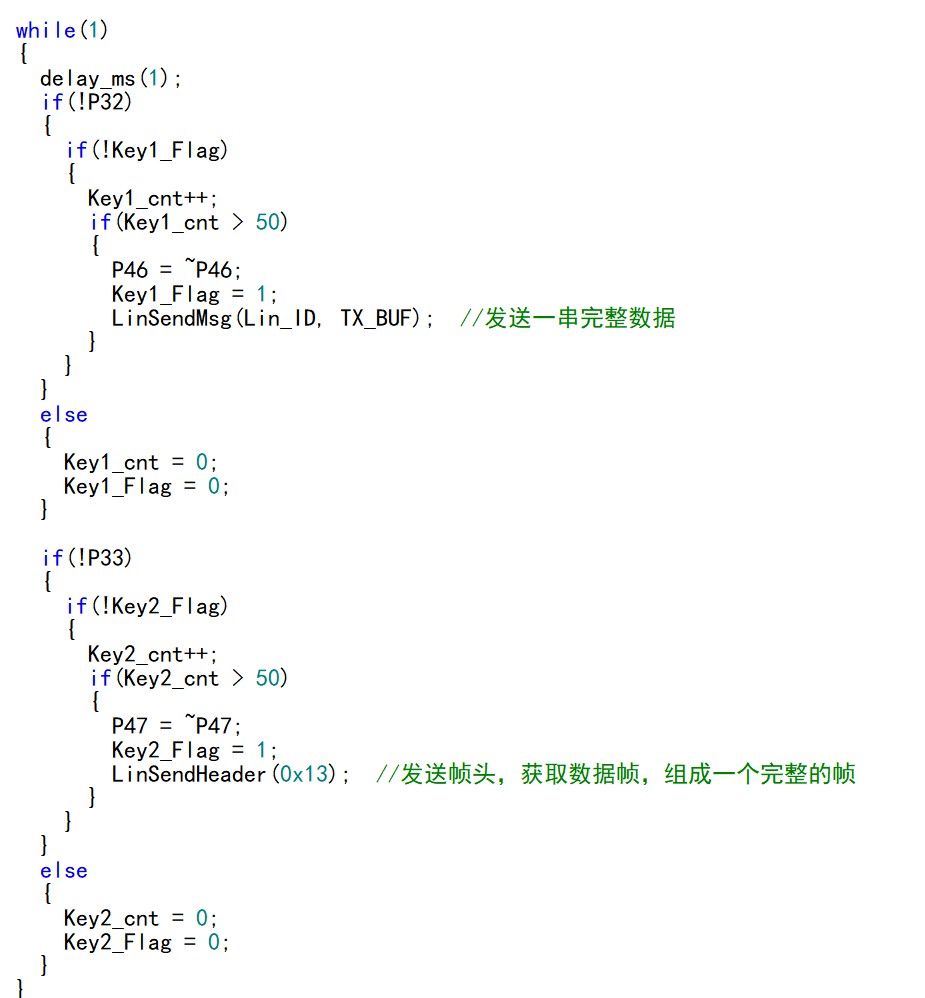

我想的是我P32变低电平，P03的lin_tx就会产生lin的波形，我就用示波器采集观察。
想法很美好，实际上是当P32拉低后，p03只闪了如图这个小小的低电平
（按钮按一下，跳一个低电平的脉冲），根本不是lin的那种波形，

。琢磨了很久不知道是什么问题。。。。。球球大佬帮我看看

神***

可用下面这款测试下
2组 CAN + 2组 Lin




深圳国芯人工智能有限公司-核心功能实验板

乘风***

你的示波器时间轴设置50ms，自然只有小小的低电平，你放大来看。

183578***

神*** 发表于 2025-3-4 08:53
可用下面这款测试下
2组 CAN + 2组 Lin

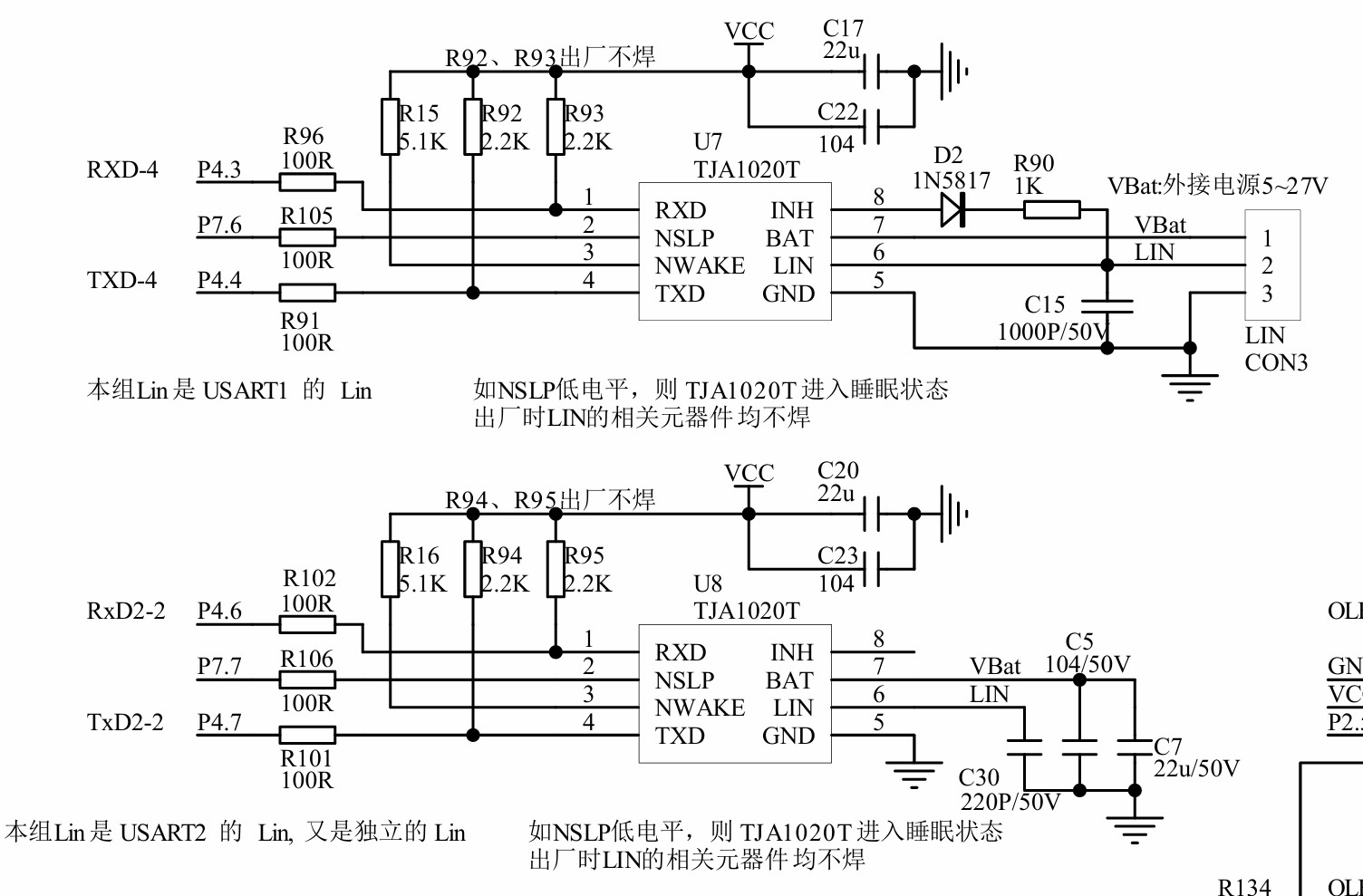

这上面应该是加了lin的芯片，我想着不是说自带lin模块的吗，应该不需要加外部芯片也能使用的。

183578***

乘风*** 发表于 2025-3-4 09:11
你的示波器时间轴设置50ms，自然只有小小的低电平，你放大来看。

我放大了，放大到us级实时采集，也就一个低电平信号，没有其他波形

乘风***

183578*** 发表于 2025-3-4 09:26
这上面应该是加了lin的芯片，我想着不是说自带lin模块的吗，应该不需要加外部芯片也能使用的。 ...

LIN跟CAN类似，需要控制器+收发器才能正常工作。
芯片内部是带LIN/CAN控制器，收发器需要外挂。

183578***

乘风*** 发表于 2025-3-4 09:40
LIN跟CAN类似，需要控制器+收发器才能正常工作。
芯片内部是带LIN/CAN控制器，收发器需要外挂。 ...

我还以为跟其他的牌子的芯片那样，直接就有完整的功能来着，那我还得买个芯片才行

183578***

乘风*** 发表于 2025-3-4 09:40
LIN跟CAN类似，需要控制器+收发器才能正常工作。
芯片内部是带LIN/CAN控制器，收发器需要外挂。 ...

感谢解惑，我先去试试
