15F104W的T0CLKO输出挺好用挺简单

_依***

为什么会有这么简单的应用

一个成品仪表，可以测量频率，需要一个频率发生器，验证好坏。之前用的信号发生器，公司只有一台，不方便，所以弄一个简单的，能输出一个方波信号就行。

软件

下载的时候选择30M主频，主频越高，输出的频率与设置误差越小。

#include "stc15.h"

//接P3.5 T0CLKO输出

#define SYSclk	30000000L	//系统时钟
#define PWMclk	4000L	//输出频率	当前程序和时钟可设置范围//229Hz - 15MHz  //只是理论值
#define T0_CZ 65536-(SYSclk/2/PWMclk)	//T0初值
void Timer0_Init(void)
{
	AUXR |= 0x80;			//定时器时钟1T模式
	TMOD &= 0xF0;			//设置定时器模式
	TL0 = T0_CZ;				//设置定时初始值
	TH0 = T0_CZ>>8;				//设置定时初始值
	TF0 = 0;				//清除TF0标志
	INT_CLKO |= 0x01;		//使能P3.5引脚输出T0溢出率/2
	TR0 = 1;				//定时器0开始计时
}


void main()
{
	P3M0 = 0x20; P3M1 = 0x00;   //P3.5推挽
	Timer0_Init();  //定时器初始化
	while(1);
	{

	}
}

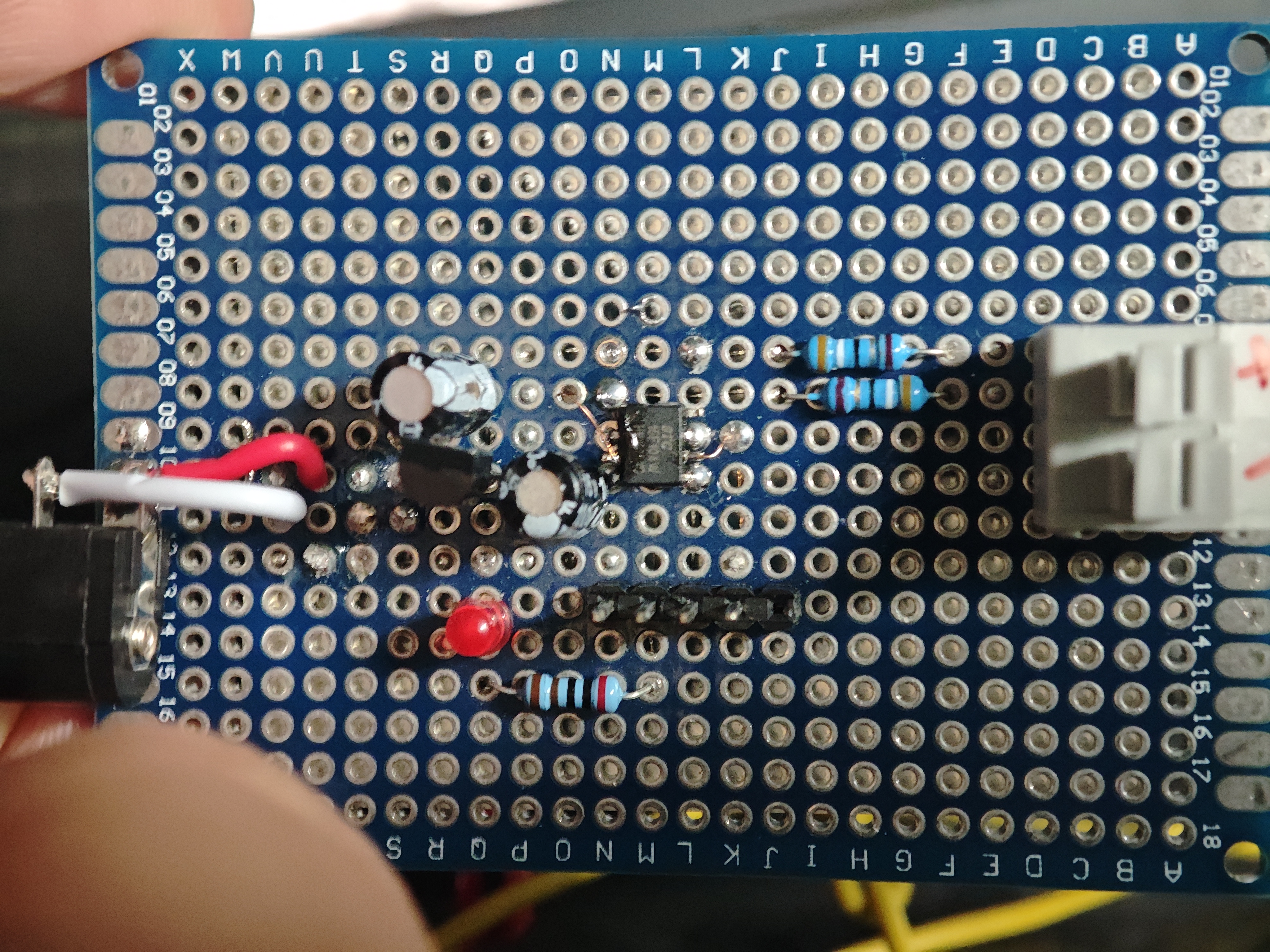

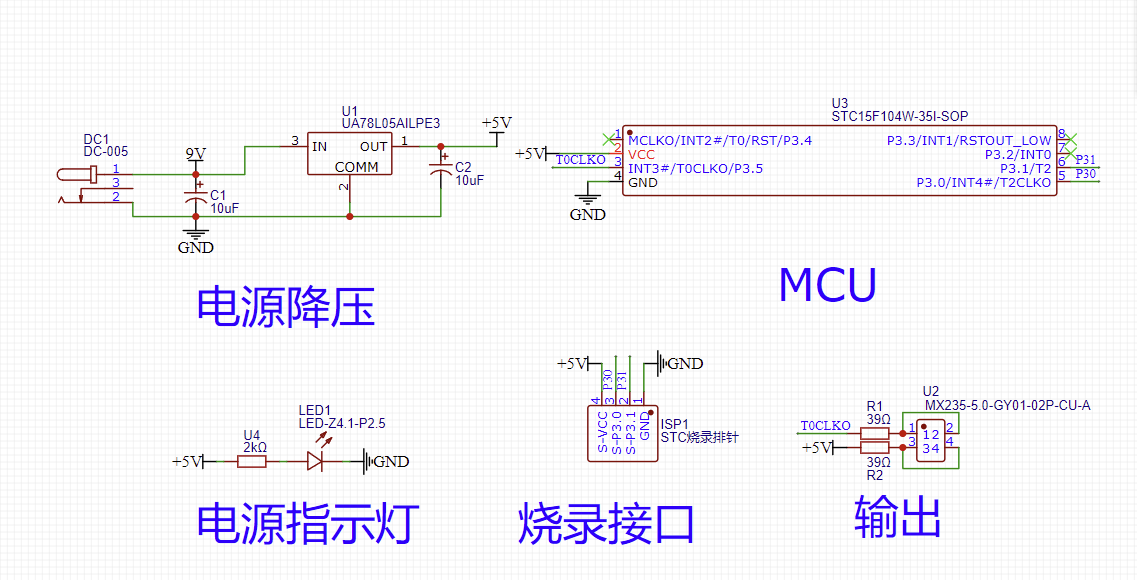

硬件电路图与实物

国芯人***

STC15F104W是一款具有较高性价比的8位单片机，其内置的定时器功能强大，支持多种工作模式。其中，T0CLKO（定时器0溢出时钟输出）功能在实际应用中非常实用，尤其适用于需要简单频率信号输出的场景。您所描述的应用——为仪表提供一个可调方波信号以验证其性能，正是T0CLKO功能的一个典型应用场景。

从技术角度来看，T0CLKO输出之所以“简单”，是因为其本质上是定时器0溢出后产生的时钟信号，通过配置定时器初值即可控制输出频率。该方法无需复杂的PWM生成逻辑或外部电路，仅需对定时器进行初始化设置即可实现稳定、可调的方波输出。

具体而言，您所采用的代码实现了以下关键功能：

1. 系统时钟设置：将系统主频设定为30MHz，以提高输出频率的精度；
2. 定时器0初始化：通过计算T0CZ初值，使定时器0在特定时间间隔内溢出，从而产生所需的输出频率；
3. T0CLKO使能：通过INTCLKO寄存器开启P35引脚的T0溢出时钟输出功能；
4. IO口配置：将P35配置为推挽输出模式，确保信号驱动能力。

这种实现方式的优势在于：
简洁性：仅需几行代码即可完成频率输出功能；
稳定性：基于内部定时器的稳定时钟源，输出频率误差较小；
灵活性：通过调整PWMclk参数，可方便地改变输出频率范围；
低资源占用：不依赖其他外设，节省硬件成本和开发时间。

然而，尽管该方案简单易用，仍需注意以下几点：
频率范围限制：根据STC15F104W的数据手册，T0CLKO输出频率理论范围为229Hz至15MHz，但实际使用中应结合系统时钟和定时器精度进行合理设置；
时钟精度影响：若系统时钟存在偏差（如晶振精度不足），将直接影响输出频率的准确性；
信号完整性：在高频应用中，需关注PCB布线、负载匹配等问题，以保证输出信号质量。

综上所述，STC15F104W的T0CLKO输出功能确实具备“简单”与“实用”的双重特性，非常适合用于如您所述的仪表测试场景。在满足功能需求的前提下，这种方案不仅降低了开发难度，也提升了系统的可靠性和经济性。对于类似应用，建议进一步结合实际测试数据优化参数配置，以实现最佳性能。

[本文内容由国芯人工智能辅助生成，仅供参考]
