迪文DGUS屏的所有硬件参数和资料下载，都是通过屏上的SD/SDHC接口来完成的，文件必须使用FAT32文件格式。第一次使用SD卡前，推荐先格式化一次，流程如下：

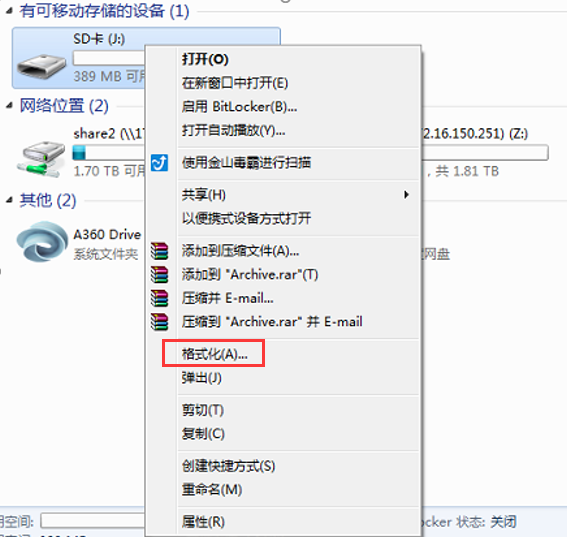

1、 右键单击SD卡，在弹出来的菜单中选择“格式化”：

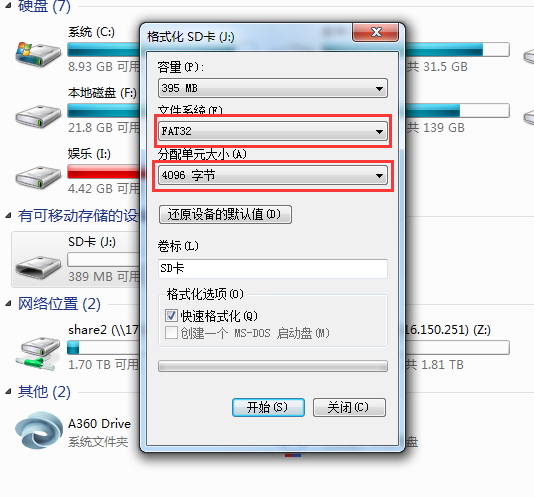

2、 在弹出的“格式化SD卡”属性框中，我们需要将SD卡的文件系统设置成FAT32格式，分配单元大小设置成4096字节，这两点尤其重要，否则，可能识别不到SD卡。

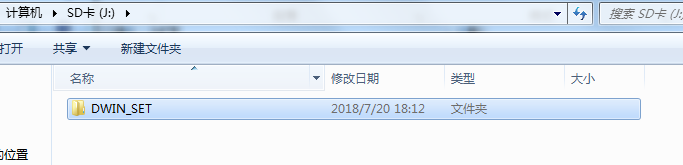

SD卡成功格式化后，我们就可以将DGUS工程中的DWIN_SET文件夹复制到SD卡中了开始下载程序了，这里需要注意的是，SD卡中不要有其他的文件或文件夹，只能放一个DWIN_SET文件夹。
接下来，我们就可以把SD卡插到DGUS屏的SD卡接口上，DGUS屏检测到SD卡后，会显示蓝屏提示用户检测到SD卡，然后开始下载SD卡中的文件到屏中。
在下载SD卡文件的时候，需要注意的是：两次SD卡热插拔之间必须间隔至少6秒，不然DGUS屏会认为是同一张卡，而不会启动SD卡操作。如果用户已经禁止SD卡接口，要启用SD卡接口，除非事先解锁或在SD卡的CONFIG.TXT文件中有解锁指令。
SD卡下载完成，DGUS屏会自动复位一次，拔出SD卡，下载结束。

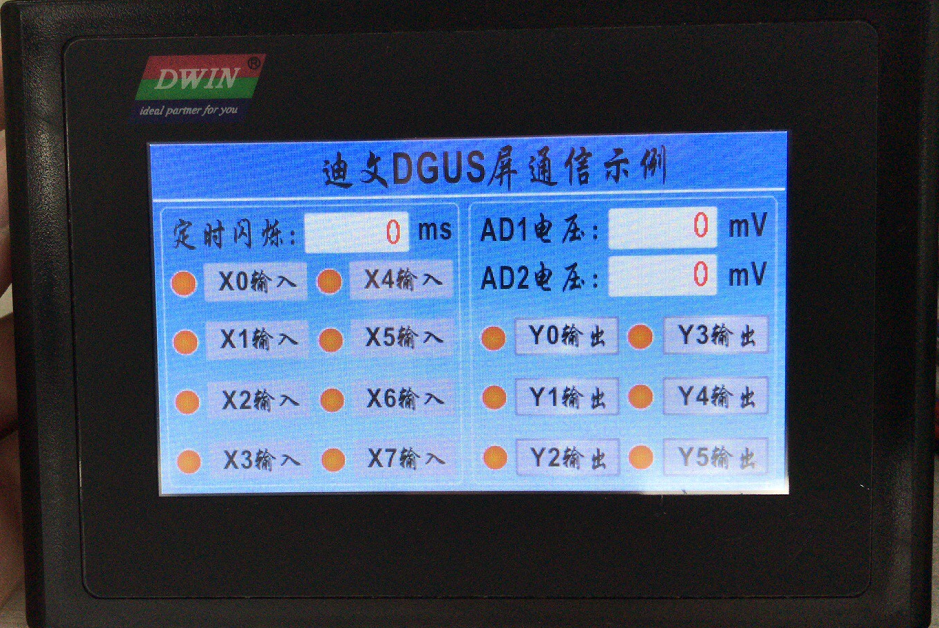

因为现在没有跟单片机程序通信上，所以，屏上也都只是显示一些变量的初始值，或许还有小伙伴们在下载工程文件后，发现显示位置不对，或者说有点偏位，那么该怎么快速调整呢？这个时候，DGUS软件的在线下载功能就可以为我们提供便利了，毕竟，只是修改一下变量的属性的话，在线下载功能还是很方便的，既能马上看到效果，又可以避免每次插拔SD卡的麻烦，下面接跟着笔者来体验以下该功能吧。
首先，我们需要准备一条USB转232的线，然后，将USB转232线的RXD、TXD、GND跟触摸屏的RXD、TXD、GND连接起来，这里需要注意的是，两者之间一定要共地，还有就是RXD、TXD两者需要交叉，连好之后，我们就可以开始在线调试了。
在我们每次重新修改了工程文件后，别忘记了重新生成一下配置文件，方法前面已经讲过了，在此就不赘述。接下来，我们就可以打开DGUS串口工具了，如下图所示：

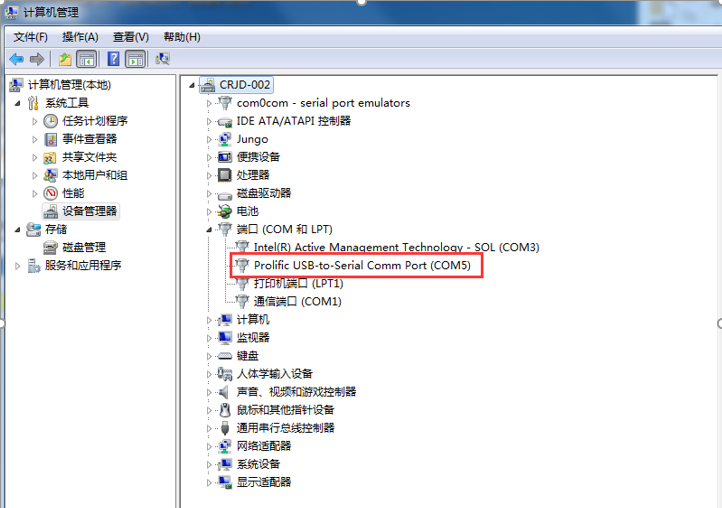

首先，我们需要选择正确的COM口，如果不知道是哪个，可以去电脑的设备管理器里面查看一下，笔者这里用的是COM5，所以这里选择COM5：

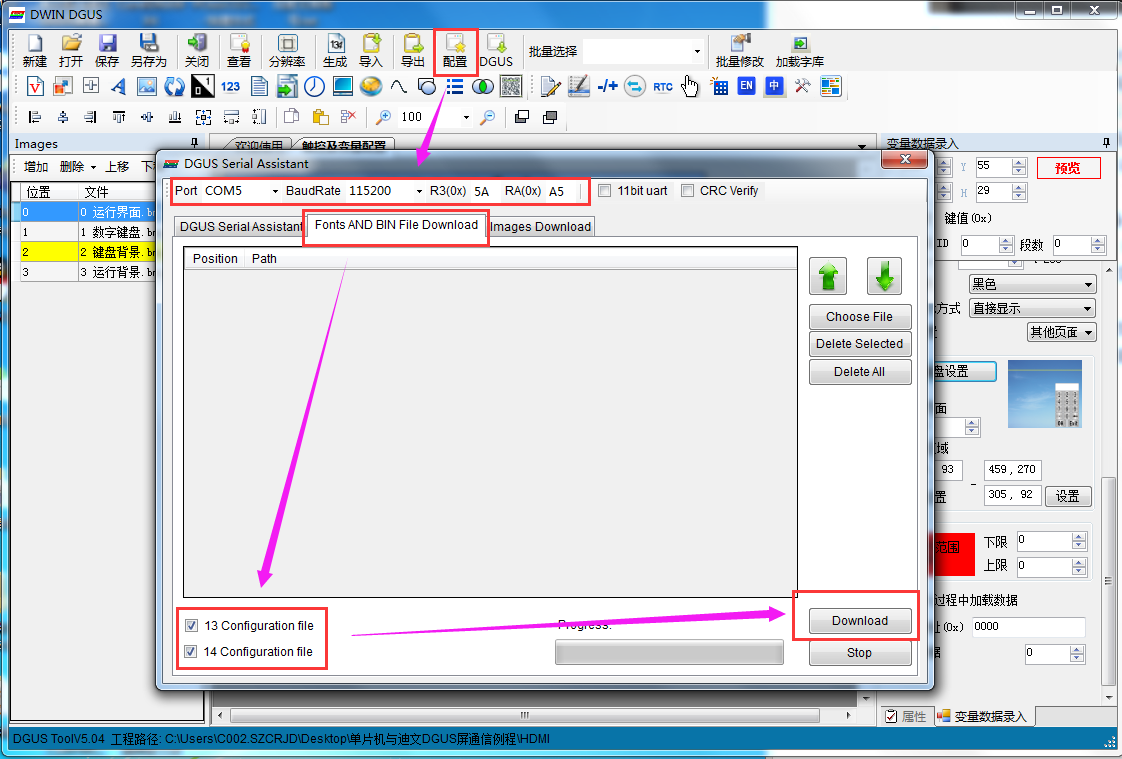

然后就是波特率的选择了，因为之前我们在建DGUS工程的时候，配置的通信波特率就是115200，所以这里我们需要选择115200的波特率，同时，这里的R3跟RA的配置也是跟之前一样，分别设置成5A和A5就好了。接下来我们将选项卡切换到“Fonts AND BIN File Download”界面，此时，如果我们懒得去找13、14号配置文件的话，我只需要快速勾选这两个文件就好了，然后点击“Download”按钮，即可开始下载。当然，我们也可以用旁边的手动选择按键，手动加载这两个文件：

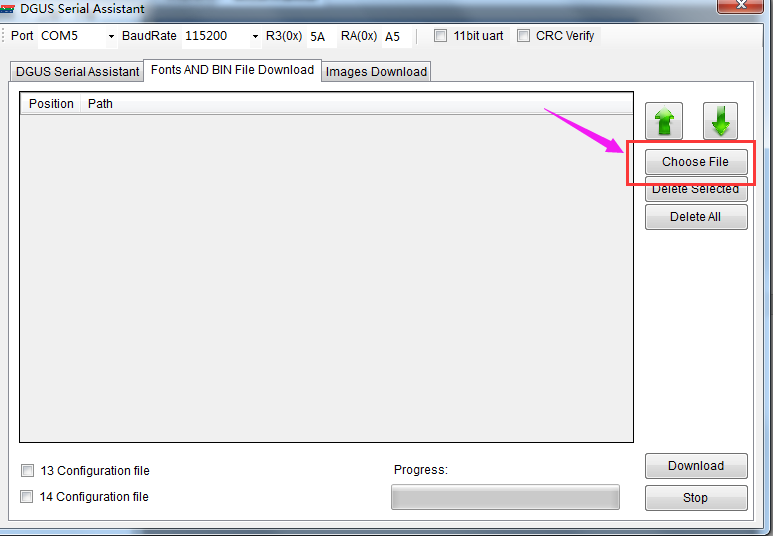

点击“Choose File”按键，再弹出来的对话框中直接点击“否”即可，因为我们这里没有用到字库文件，所以也就不需要下载

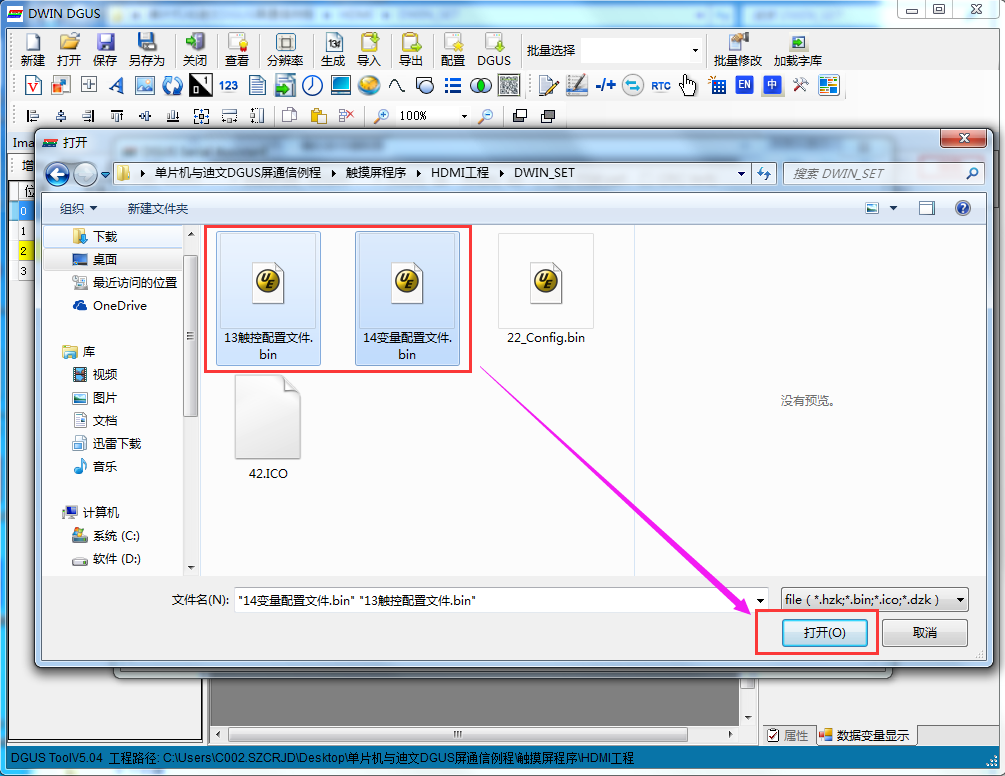

接下来，找到13、14号两个配置文件的路径，并同时选中这两个文件（也可以一个个选），然后点击“打开”即可将这两个文件加载进来：

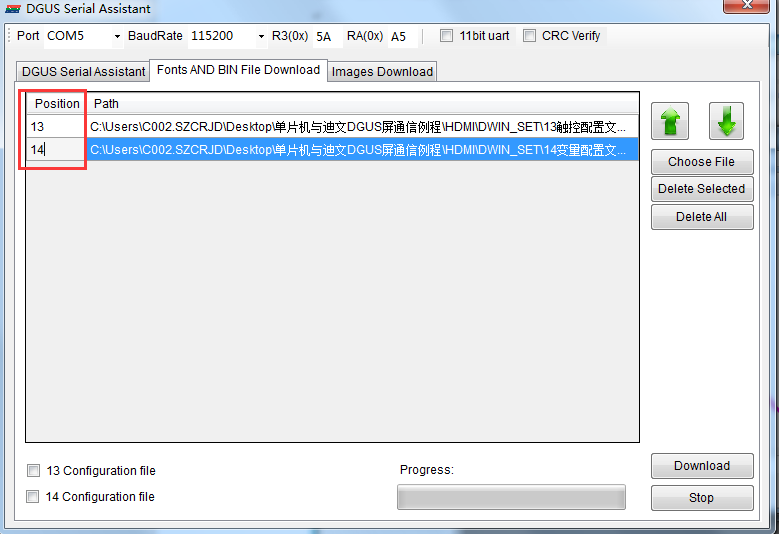

配置文件成功加载后，这里尤其要注意一个问题，那就是这个“Position”下的数字要跟对应的文件名前面的数字一致，不知道是不是因为这个软件BUG的缘故，很多时候加载文件成功后，这里都显示的不是对应的文件前缀的数字，比如，经常出现的就是前面这个地方显示0和1，如果这样的话，是不能正确下载的，需要我们手动改一下，才能在成功下载后正常运行，在用这个工具下载其他文件的时候也是一样需要注意这个问题，另外，下载之前，记得给DGUS屏上电哦，而且确保通信线是通的，否则会下载失败。

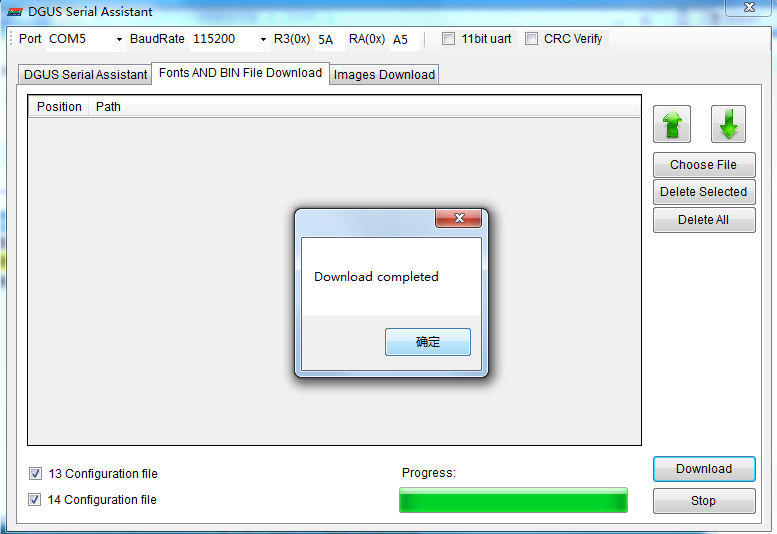

当出现如下界面时，恭喜你下载成功！
DGUS串口下载工具不仅可以下载一些配置文件，还可以下载字库文件、图片文件等，只是这些文件有点大，下载的速度会相对比较慢，一般不建议用串口工具来下载，只是在需要稍微修改显示变量和触控变量的时候，才使用这个串口下载工具。也就是说，DGUS串口下载工具可以作为SD卡的一个辅助工具来使用，利用好这个DGUS串口下载工具，可以很方便的修改一些变量属性，而不需要每次都用SD卡去下载，省了不少事。
好了，这一讲就介绍到这了，下一讲中，笔者将会跟大家一起学习如何例如串口助手跟DGUS屏进行模拟调试，敬请期待！
